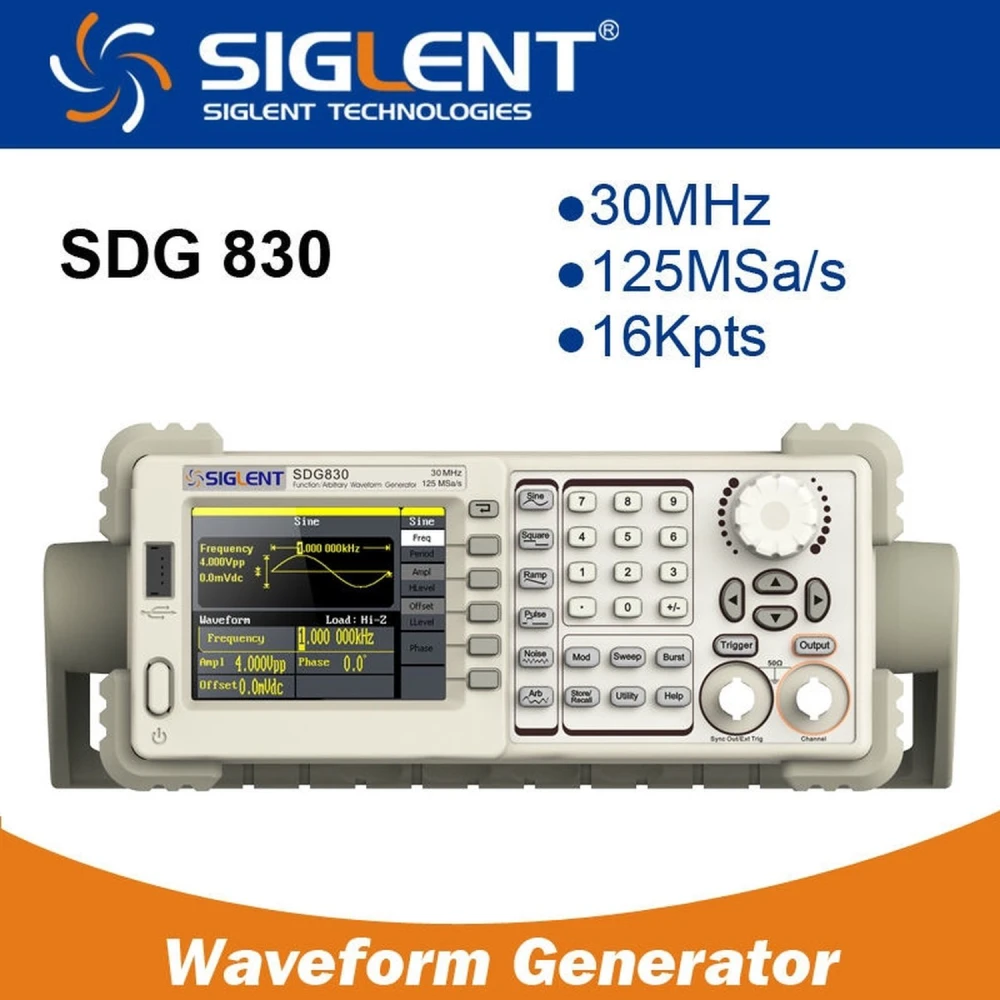

Generator funkcyjny arbitralny Siglent SDG830 30MHz do elektroniki
Marka: Siglent
VAT w cenie (Bez podatku: 890,10 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 1 051,03 zł | -4% |
| 10+ | 1 029,13 zł | -6% |
| 20+ | 985,34 zł | -10% |
Generator funkcyjny arbitralny Siglent SDG830 30MHz to zaawansowane urządzenie pomiarowe zaprojektowane do generowania precyzyjnych i wszechstronnych sygnałów w zastosowaniach elektronicznych. Urządzenie oferuje maksymalną częstotliwość wyjściową 30MHz oraz szybkość próbkowania 125 MSa/s, co zapewnia wysoką jakość generowanych sygnałów.
Wyposażony w innowacyjną technologię EasyPulse, model SDG830 może generować impulsy o niskim jitterze oraz szybkim zboczu narastającym i opadającym, niezależnie od częstotliwości pracy. Dodatkowo umożliwia szeroką i precyzyjną regulację współczynnika wypełnienia, zbocza oraz szerokości impulsu, przewyższając pod względem wydajności inne podobne generatory sygnałowe DDS.
Główne cechy
- Zaawansowana technologia DDS z szybkością próbkowania 125 MSa/s i 14-bitową rozdzielczością pionową.
- Jednokanałowe wyjście z 5 standardowymi przebiegami i 46 wbudowanymi arbitralnymi przebiegami, w tym DC.
- Pełne funkcje modulacji: AM, DSB-AM, FM, PM, FSK, ASK, PWM, przemiatanie liniowe/logarytmiczne i burst.
- Innowacyjna technologia EasyPulse do impulsów o niskim jitterze i szybkich zboczach.
- Standardowe interfejsy USB do połączenia i zapisu, kompatybilne z aktualizacjami oprogramowania.
- 10 nieulotnych miejsc pamięci na własne arbitralne przebiegi.
- Kompatybilny z cyfrowymi oscyloskopami SIGLENT, co ułatwia integrację i zaawansowaną analizę.
- Oprogramowanie EasyWave do zaawansowanej edycji arbitralnych przebiegów.
Specyfikacja techniczna
- Model: SDG830
- Maksymalna częstotliwość wyjściowa: 30MHz
- Liczba kanałów wyjściowych: 1
- Szybkość próbkowania: 125 MSa/s
- Długość przebiegu: 16 kpts
- Rozdzielczość częstotliwości: 1 µHz
- Rozdzielczość pionowa: 14 bits
- Dostępne przebiegi: sinusoidalny, prostokątny, rampowy, impulsowy, gaussowski, biały szum gaussowski, arbitralne
- Zakres częstotliwości dla przebiegów: sinusoidalny i prostokątny od 1 µHz do 30 MHz, impulsowy od 500 µHz do 5 MHz, rampowy/trójkątny do 300 kHz, biały szum o paśmie >30 MHz
- Funkcje modulacji: AM, FM, PM, DSB-AM, FSK, ASK, PWM, przemiatanie i burst
- Konfiguracja standardowa: USB Host i urządzenie USB
- Amplituda: 4 mVpp do 20 Vpp (wysoka impedancja), 2 mVpp do 10 Vpp (50 ohmios)
Typowe zastosowania
Ten generator jest idealny do laboratoriów elektronicznych, projektowania i testowania układów, edukacji technicznej oraz wszędzie tam, gdzie wymagane są precyzyjne i modulowane sygnały. Możliwość generowania różnych przebiegów i modulacji sprawia, że nadaje się do eksperymentów oraz diagnostyki w elektronice analogowej i cyfrowej.
Kompatybilność
Siglent SDG830 łatwo integruje się z cyfrowymi oscyloskopami SIGLENT, ułatwiając wspólną analizę sygnałów. Dodatkowo interfejs USB umożliwia podłączenie do komputerów w celu sterowania i aktualizacji za pomocą specjalistycznego oprogramowania.
- Maksymalna częstotliwość wyjściowa 30MHz z wysoką precyzją
- Technologia EasyPulse do impulsów o niskim jitterze i szybkich zboczach
- Szybkość próbkowania 125 MSa/s i 14-bitowa rozdzielczość pionowa
- 5 standardowych przebiegów i 46 wbudowanych przebiegów arbitralnych
- Pełne funkcje modulacji: AM, FM, PM, DSB-AM, FSK, ASK, PWM, przemiatanie i burst
- Interfejs USB do zapisu i aktualizacji oprogramowania
- 10 nieulotnych miejsc pamięci na własne przebiegi
- Kompatybilny z cyfrowymi oscyloskopami SIGLENT
- Oprogramowanie EasyWave do zaawansowanej edycji przebiegów
Pytania i odpowiedzi klientów
Jakie standardowe i arbitralne przebiegi może generować Siglent SDG830 i jaka jest ich rozdzielczość?
Siglent SDG830 może generować 5 standardowych przebiegów (sinusoidalny, prostokątny, trójkątny, impulsowy i szum) oraz ma 46 wewnętrznych przebiegów arbitralnych, w tym DC. Wszystkie sygnały są generowane z pionową rozdzielczością 14 bitów, co pozwala uzyskać bardzo dobrą wierność przebiegu.
Co zawiera pudełko SDG830 pod względem kabli, zasilania i instrukcji?
Zazwyczaj pudełko SDG830 zawiera generator funkcyjny, przewód zasilający, kabel USB, drukowaną instrukcję lub instrukcję na CD oraz co najmniej jeden kabel BNC-BNC do połączenia. Zwykle nie zawiera fizycznego nośnika z oprogramowaniem, ale EasyWave można pobrać od producenta. Warto potwierdzić dokładną zawartość u sprzedawcy, ponieważ wyposażenie może się różnić w zależności od regionu.
Jaką kompatybilność interfejsów i synchronizacji ma SDG830 do integracji z innymi instrumentami, np. oscyloskopami?
SDG830 ma interfejsy USB-Host i USB-Device do transferu danych, aktualizacji i zdalnego sterowania z PC. Nie ma połączenia LAN ani GPIB, ale jest w pełni kompatybilny z oscyloskopami Siglent poprzez synchronizację przez port USB, co ułatwia wspólną analizę sygnałów w laboratorium.
Jakie są kluczowe ograniczenia operacyjne i tolerancje SDG830 dotyczące częstotliwości, amplitudy i dokładności?
Maksymalna częstotliwość wyjściowa wynosi 30 MHz dla przebiegów sinusoidalnych i mniej dla innych form (należy sprawdzić instrukcję). Maksymalna amplituda wyjściowa to 20 Vpp przy obciążeniu otwartym i 10 Vpp przy obciążeniu 50 Ω. Standardowa dokładność częstotliwości wynosi ±1 ppm, a całkowite zniekształcenia harmoniczne dla sinusoidy są niższe niż 0,075% przy 1 kHz, 20 Vpp. Wartości mogą się różnić w zależności od trybu pracy.
Jakie gwarancje i opcje serwisu posprzedażowego oferuje Siglent dla SDG830 oraz czy dostępne są części zamienne lub wsparcie dla aktualizacji firmware?
Siglent zazwyczaj oferuje standardową 3-letnią gwarancję na SDG830, obejmującą wady produkcyjne. Dostępne jest wsparcie techniczne, instrukcje online oraz bezpłatne pobieranie firmware. Części zamienne i naprawy są obsługiwane przez oficjalnych dystrybutorów lub stronę Siglent. Zalecam rejestrację produktu, aby aktywować gwarancję i ułatwić przyszłe aktualizacje.
Jaka jest maksymalna częstotliwość wyjściowa generatora Siglent SDG830?
Maksymalna częstotliwość wyjściowa wynosi 30MHz.
Jakie rodzaje przebiegów może generować Siglent SDG830?
Może generować przebiegi sinusoidalny, prostokątny, rampowy, impulsowy, gaussowski, biały szum gaussowski oraz arbitralne.
Czy generator ma funkcje modulacji?
Tak, obejmuje funkcje modulacji AM, DSB-AM, FM, PM, FSK, ASK, PWM, przemiatanie liniowe/logarytmiczne i burst.
Czy jest kompatybilny z innymi urządzeniami pomiarowymi?
Tak, jest kompatybilny z cyfrowymi oscyloskopami SIGLENT i można go podłączyć przez USB do zapisu i aktualizacji.
Ile kanałów wyjściowych ma ten generator?
Ma jeden kanał wyjściowy.
