Analizator logiczny 24MHz 8 kanałów kompatybilny z Saleae USB Logic
Marka: satkit
52,36zł
VAT w cenie (Bez podatku: 42,57 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 50,27 zł | -4% |
| 10+ | 46,25 zł | -12% |
Ograniczona dostępność
Dostawa standardowa
Pt, Maj 8 - Wt, Maj 12
Dostawa ekspresowa
Śr, Maj 6 - Czw, Maj 7
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty

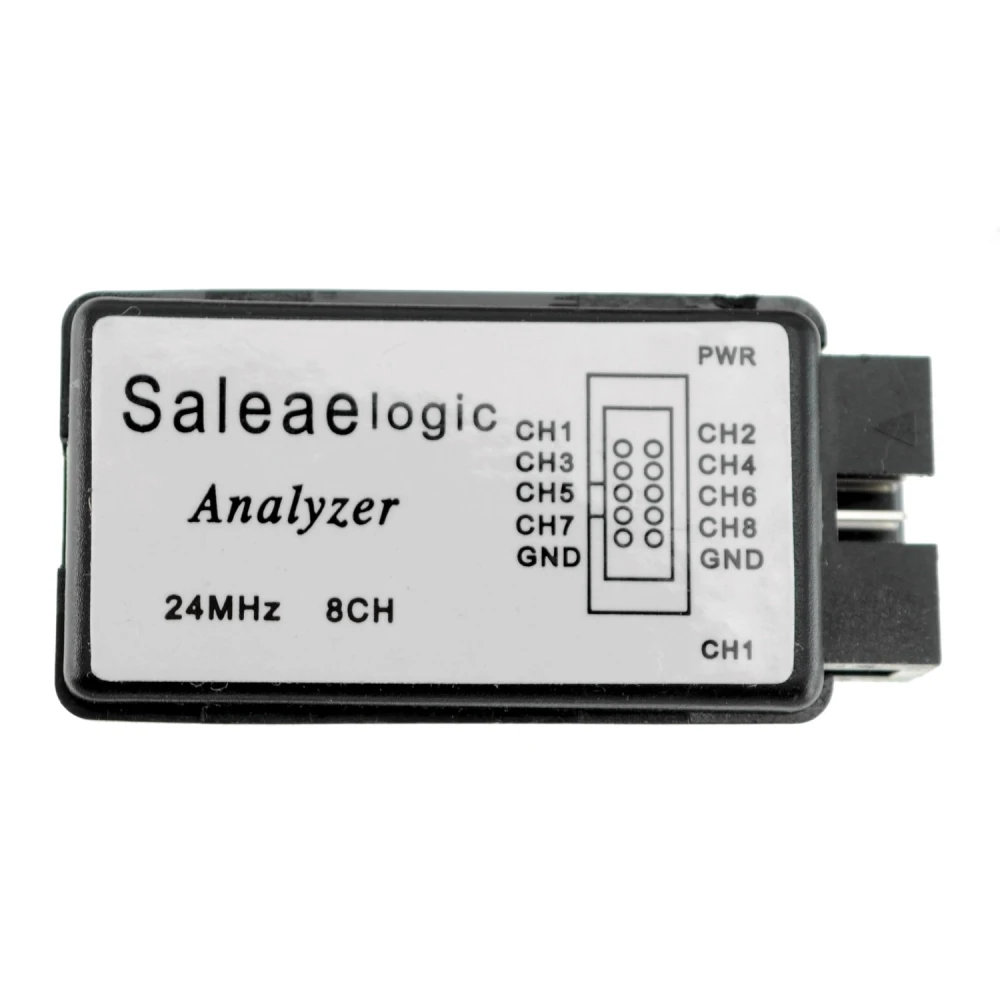

Analizator logiczny 24MHz 8 kanałów kompatybilny z Saleae to niezbędne narzędzie dla profesjonalistów i hobbystów elektroniki, którzy potrzebują analizować sygnały cyfrowe z precyzją i szybkością. Urządzenie łączy się przez USB i jest kompatybilne z oprogramowaniem Saleae USB Logic, umożliwiając przechwytywanie i analizę wielu protokołów cyfrowych.
Główne cechy:
- Połączenie USB dla łatwej integracji z PC.
- 8 kanałów jednocześnie do przechwytywania wielu sygnałów cyfrowych.
- Maksymalna prędkość próbkowania do 24MHz, zależnie od PC i wykorzystania magistrali USB.
- Kompatybilny z popularnymi protokołami, takimi jak I2C, SPI, 1WIRE i szeregowy.
- Pracuje z poziomami TTL: poziom niski od -0.5V do 0.8V i poziom wysoki od 2V do 5.25V.
- Lekka waga tylko 22 gramy, co ułatwia transport i obsługę.
- Pomiar czasu na ekranie do szczegółowej analizy sygnałów.
- Wybór typu wyzwalania (trigger) dla każdego kanału dla precyzyjnej kontroli przechwytywania.
Specyfikacja techniczna:
- Kanały: 8
- Maksymalna częstotliwość próbkowania: 24MHz
- Kompatybilność: oprogramowanie Saleae USB Logic
- Poziomy sygnału: TTL (-0.5V do 0.8V niski, 2V do 5.25V wysoki)
- Waga: 22 gramy

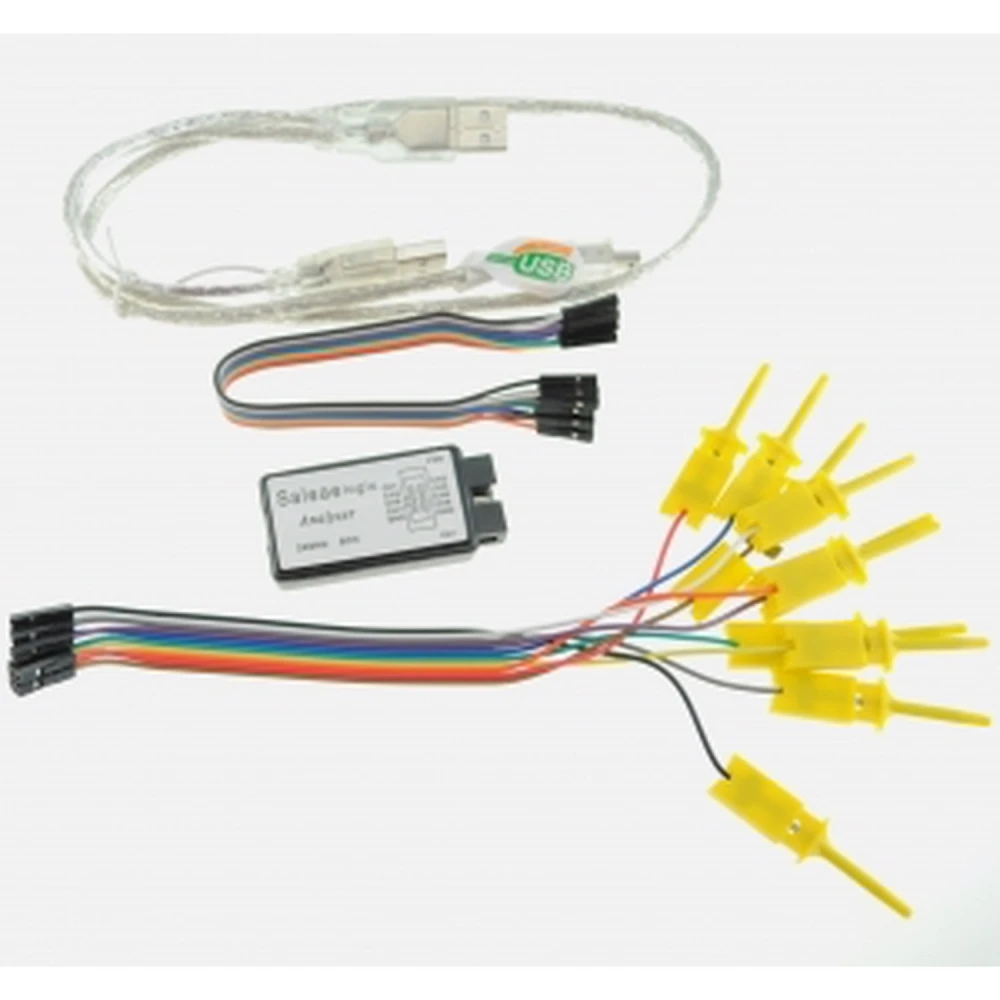

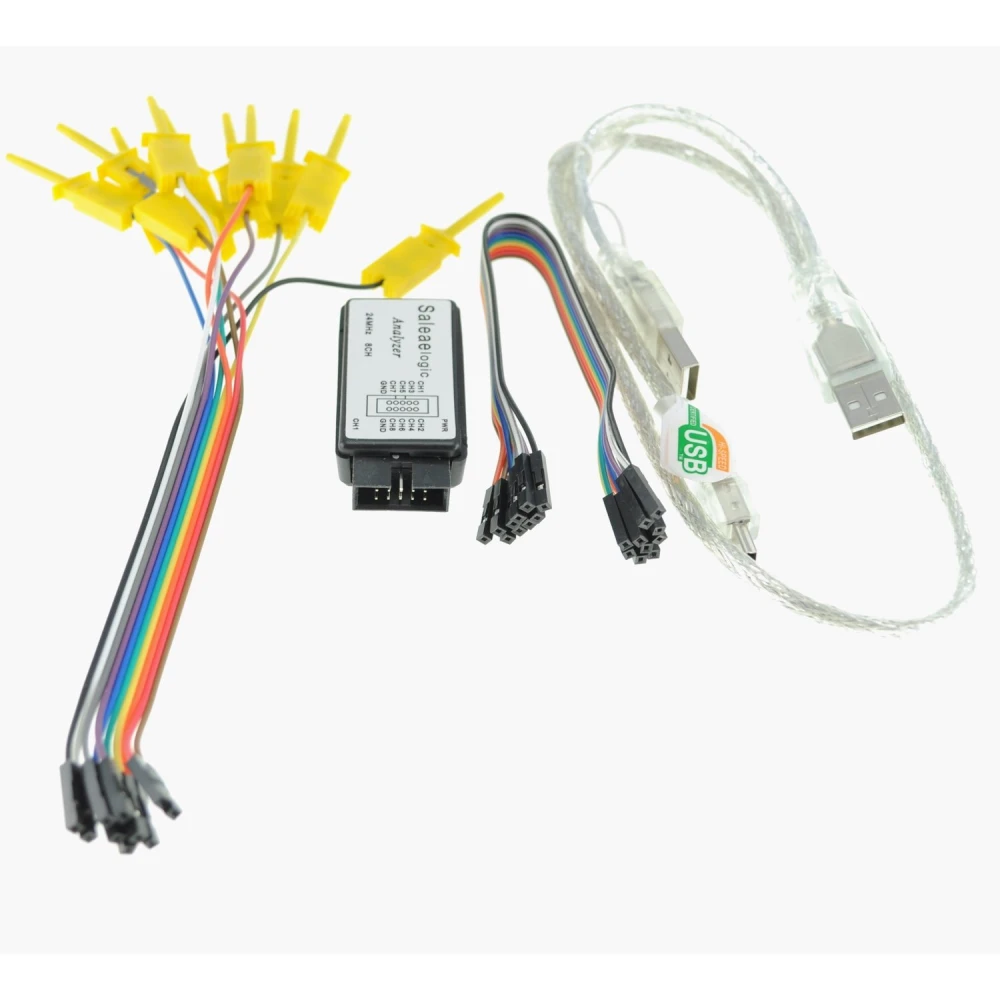

Zawartość opakowania:
- 1 x USB SALEAE analizator logiczny
- 1 x kabel USB do połączenia
- 1 x test clips do podłączenia do sygnałów
- 1 x kabel DuPont 10 pinów
Typowe zastosowania: Ten analizator doskonale sprawdza się w diagnostyce i rozwoju projektów elektronicznych, szczególnie do analizy cyfrowych magistral komunikacyjnych, debugowania mikrokontrolerów oraz weryfikacji protokołów komunikacyjnych takich jak I2C, SPI i szeregowy. Kompatybilność z oprogramowaniem Saleae ułatwia wizualizację i analizę danych w czasie rzeczywistym.
Kompatybilność: Kompatybilny z każdym PC obsługującym połączenie USB oraz oprogramowanie Saleae USB Logic, dostępne dla Windows, Mac i Linux.
- Połączenie USB dla łatwej integracji z PC
- 8 kanałów jednocześnie do wielu sygnałów cyfrowych
- Maksymalna częstotliwość próbkowania do 24MHz
- Obsługa protokołów I2C, SPI, 1WIRE i szeregowego
- Praca z poziomami TTL: niski -0.5V do 0.8V, wysoki 2V do 5.25V
- Lekka waga 22 gramy dla łatwego transportu
- Pomiar czasu na ekranie do szczegółowej analizy
- Wybór wyzwalania (trigger) dla każdego kanału dla precyzyjnej kontroli
- W zestawie kabel USB, test clips i kabel DuPont 10 pinów
Pytania i odpowiedzi klientów
Jakie są dokładne wymiary i masa analizatora oraz jakie akcesoria znajdują się w pudełku?
Analizator logiczny waży około 22 g. W zestawie znajduje się moduł główny, kabel USB do połączenia z komputerem, zestaw test clips oraz kabel DuPont 10-pin. Typowe wymiary modułu to około 60 mm × 50 mm × 15 mm (należy sprawdzić kartę techniczną, ponieważ mogą się różnić w zależności od produkcji OEM).
Jakie wymagania systemowe i sprzętowe są potrzebne, aby kompatybilne oprogramowanie Saleae działało prawidłowo?
Kompatybilne oprogramowanie Saleae Logic wymaga systemu operacyjnego Windows (7 lub nowszy), macOS (10.10 lub nowszy) albo Linux (glibc >= 2.13). Zaleca się co najmniej 2 GB RAM, port USB 2.0 lub nowszy oraz procesor dual-core, aby zapewnić płynne i dokładne przechwytywanie przy wysokich częstotliwościach próbkowania. Mogą występować drobne ograniczenia kompatybilności w zależności od konkretnej wersji produktu klonowanego i dostępnych sterowników.
Jak podłączyć i skonfigurować analizator, aby zapewnić wiarygodne pomiary bez uszkodzenia analizowanych układów?
Analizator należy podłączać do sygnałów cyfrowych zgodnych z poziomami TTL: zakres 0 do 5,25 V, przy czym poziom niski wynosi -0,5 do 0,8 V, a poziom wysoki 2 do 5,25 V. Podłącz test clips do analizowanych sygnałów i użyj oprogramowania do wyboru kanałów oraz ustawienia odpowiednich wyzwalaczy. Ważne jest, aby nie przekraczać obsługiwanych poziomów napięcia i unikać podłączania do sygnałów z dużymi skokami prądu lub poziomami nie-TTL, aby zapobiec uszkodzeniu urządzenia i błędnym odczytom.
Jaki rodzaj gwarancji, części zamiennych lub wsparcia jest dostępny dla tego modelu, biorąc pod uwagę, że jest kompatybilny z Saleae, ale nieoryginalny?
Ponieważ jest to model kompatybilny (nieoryginalny Saleae), gwarancję zwykle zapewnia wyłącznie dystrybutor i zazwyczaj obejmuje ona wady produkcyjne przez 3 do 12 miesięcy, zależnie od sprzedawcy. Nie ma oficjalnego wsparcia Saleae ani dostępu do oryginalnych części zamiennych; naprawa zależy od dystrybutora lub samodzielnego usuwania prostych usterek (wymiana kabli, drobne poprawki lutownicze). Wsparcie programowe ogranicza się do używania z kompatybilnymi wersjami, bez gwarancji przyszłych aktualizacji.
Z jakim oprogramowaniem jest kompatybilny analizator logiczny?
Analizator logiczny jest kompatybilny z oprogramowaniem Saleae USB Logic, które umożliwia przechwytywanie i analizę sygnałów cyfrowych.
Ile kanałów ma analizator logiczny?
Ten analizator logiczny ma 8 kanałów do jednoczesnego przechwytywania sygnałów cyfrowych.
Jaka jest maksymalna częstotliwość próbkowania?
Maksymalna częstotliwość próbkowania wynosi 24MHz, choć zależy od PC i wykorzystania magistrali USB.
Jakie protokoły może analizować to urządzenie?
Może analizować protokoły cyfrowe takie jak I2C, SPI, 1WIRE i szeregowy.
Co zawiera zestaw przy zakupie analizatora?
Zestaw zawiera analizator USB SALEAE, kabel USB do połączenia, test clips oraz kabel DuPont 10 pinów.
