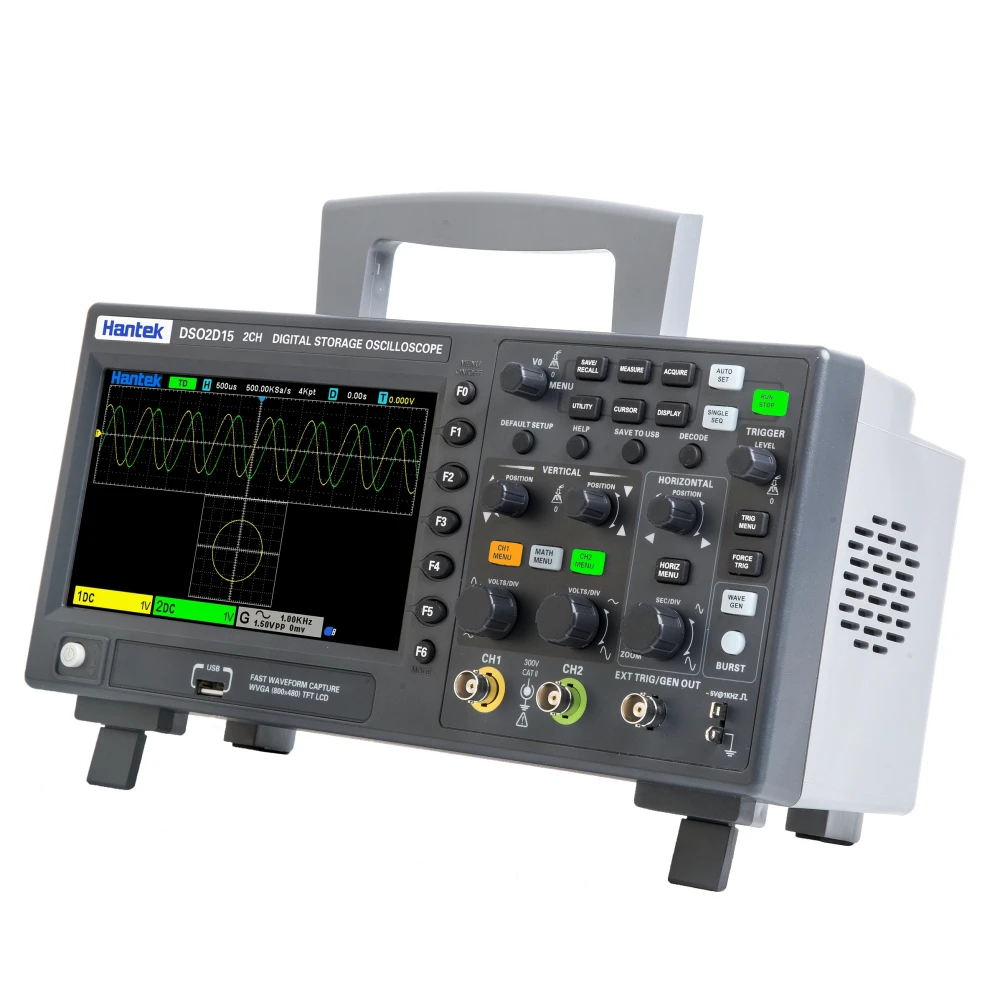

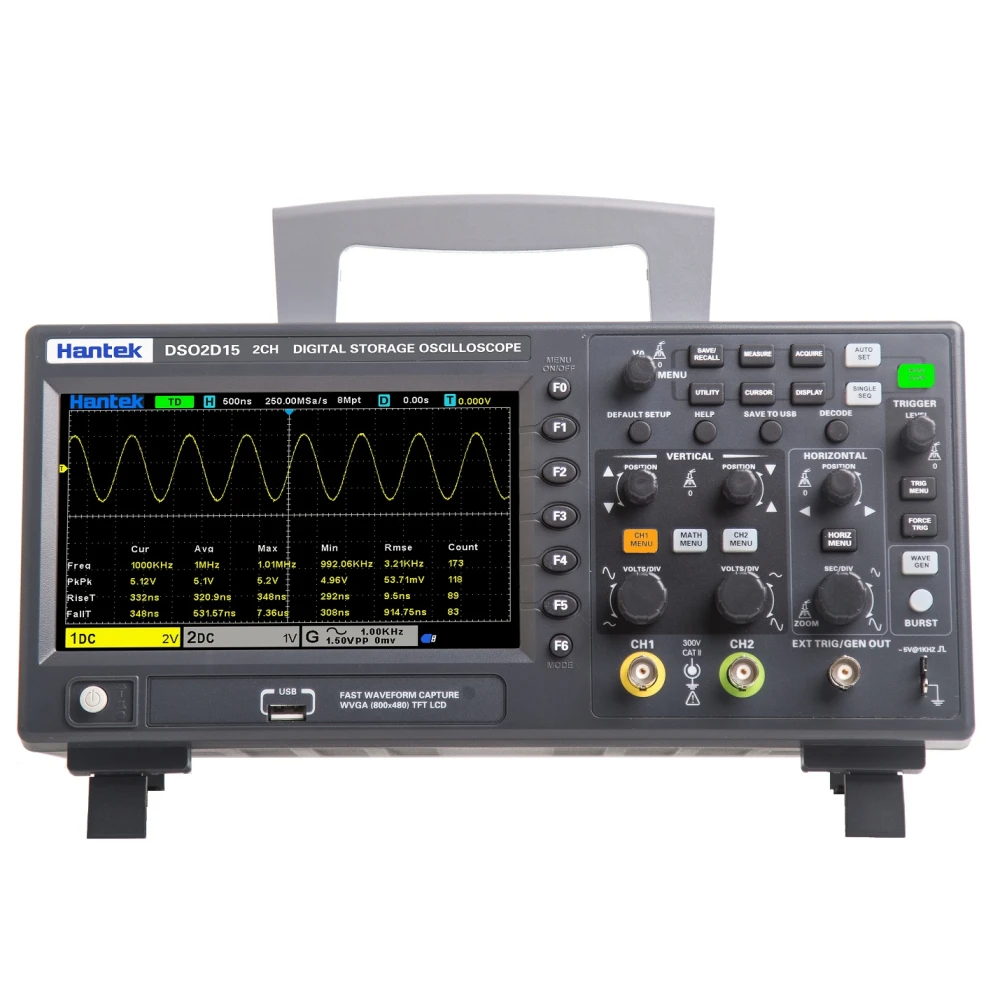

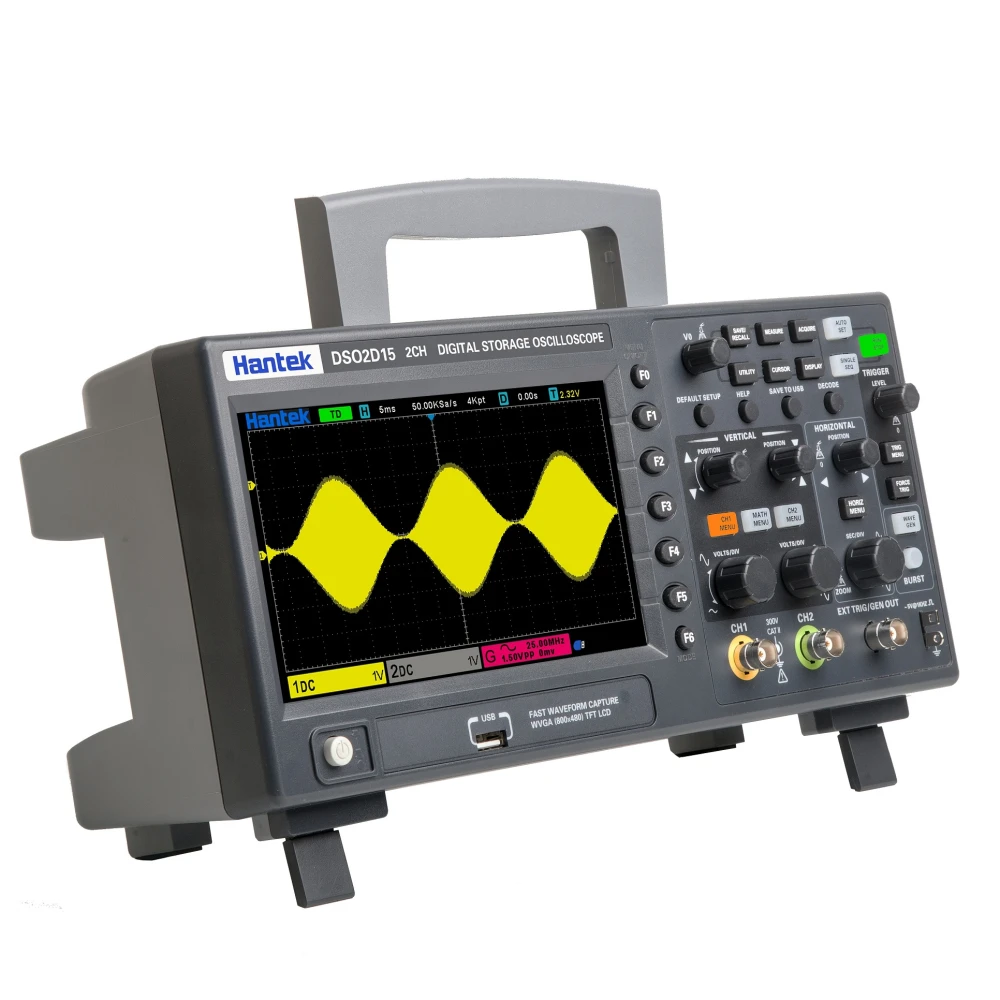

Hantek DSO2D15 Oscyloskop cyfrowy 2-kanałowy 150 MHz z generatorem funkcyjnym
Marka: Hantek
VAT w cenie (Bez podatku: 1 053,50 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 25+ | 1 190,03 zł | -8% |
Hantek DSO2D15 Oscyloskop Cyfrowy 2 Kanałowy 150 MHz z Generatorem Funkcyjnym
Hantek DSO2D15 to kompaktowy i wydajny oscyloskop cyfrowy, zaprojektowany dla profesjonalistów i pasjonatów elektroniki, którzy potrzebują precyzji i wszechstronności w pomiarach. Dzięki pasmu 150 MHz i dwóm niezależnym kanałom umożliwia jednoczesną wizualizację i analizę wielu sygnałów.
Główne cechy:
- Dwa kanały cyfrowe do jednoczesnej analizy sygnałów.
- Pasmo 150 MHz, idealne do zaawansowanych zastosowań elektronicznych.
- Wbudowany generator funkcyjny do testów i symulacji sygnałów.
- Kolorowy ekran TFT 7 cali zapewniający czytelny i szczegółowy obraz.
- Złącze USB do eksportu danych do PC lub pamięci USB, ułatwiające analizę i archiwizację.
- Wbudowany woltomierz do pomiaru napięć AC i DC do 300 VRMS.
- Bez wentylatora, co zapewnia cichą pracę.
- Pamięć rejestracji 4Mpts na kanał do długich rejestracji.
- Zaawansowane tryby wyzwalania obejmujące automatyczny, normalny i pojedynczy, a także wyzwalanie dla protokołów takich jak CAN, LIN, IIC, SPI i UART.
- Funkcje matematyczne takie jak dodawanie, odejmowanie, mnożenie, dzielenie oraz analiza FFT dla pełnej diagnostyki.
- Zgodność z normą EN61010 300V CAT II, zapewniająca jakość i bezpieczeństwo pomiarów.
Specyfikacja techniczna:
- Próbkowanie: 1 Gigasample na sekundę (Gsps).
- Rozdzielczość pionowa: 12 bitów.
- Baza czasu: od 2 ns do 1000 s na działkę.
- Impedancja wejściowa: 1 MΩ / 20 pF.
- Zasilanie: 100-120V CA, 45-440 Hz oraz 120-240V CA, 45-66 Hz.
- Wymiary: 318 x 110 x 150 mm.
- Waga: 1.9 kg.
- Temperatura pracy: 0 do 50 °C.
- Czas narastania: ≤ 2.4 ns.
Typowe zastosowania:
- Diagnostyka i naprawa układów elektronicznych.
- Prace rozwojowe i testy w laboratorium inżynierskim.
- Kontrola jakości w produkcji elektroniki.
- Analiza protokołów cyfrowych takich jak I2C, SPI, RS232/UART, CAN i LIN.
- Pomiar i analiza sygnałów analogowych i cyfrowych.
Kompatybilność i dołączone akcesoria:
- Kompatybilny z oprogramowaniem na PC do zaawansowanej analizy i archiwizacji danych.
- W zestawie kabel USB, kabel zasilający, sonda oscyloskopowa z dzielnikiem 10:1, przewody BNC do krokodylków oraz certyfikat kalibracji producenta.
Ważna informacja: Ten produkt jest obecnie niedostępny w magazynie. Możesz poprosić o powiadomienie, aby otrzymać informację, gdy znów będzie dostępny.
- Cyfrowy oscyloskop 2-kanałowy o paśmie 150 MHz
- Wbudowany generator funkcyjny do testów sygnałów
- Kolorowy ekran TFT 7 cali dla czytelnego obrazu
- Złącze USB do eksportu danych do PC lub pamięci USB
- Woltomierz do pomiaru napięć AC i DC do 300 VRMS
- Bez wentylatora, cicha praca
- Pamięć rejestracji 4Mpts na kanał
- Zaawansowane tryby wyzwalania i analiza protokołów cyfrowych
- Wbudowane funkcje matematyczne i analiza FFT
- W zestawie kable, sonda i certyfikat kalibracji
Pytania i odpowiedzi klientów
Jakie zalety oferuje wbudowany generator funkcyjny w porównaniu z użyciem zewnętrznego generatora z Hantek DSO2D15?
Wbudowany generator funkcyjny pozwala generować standardowe sygnały (sinus, prostokąt itp.) bezpośrednio z oscyloskopu, ograniczając potrzebę dodatkowego sprzętu i oszczędzając miejsce. Jednak amplituda i zakres dostępnych przebiegów są zwykle mniejsze niż w przypadku dedykowanych generatorów. To dobre rozwiązanie do szybkich i edukacyjnych testów, ale do zastosowań wymagających wysokiej precyzji może być niewystarczające.
Jakie są wymiary i waga Hantek DSO2D15 oraz co znajduje się w zestawie przy zakupie?
Hantek DSO2D15 ma wymiary około 313 mm x 108 mm x 142 mm i waży 2,1 kg. W pudełku zwykle znajdują się oscyloskop, przewody zasilające, dwie sondy pomiarowe, instrukcja obsługi oraz kabel USB. Zaleca się sprawdzenie u sprzedawcy dokładnej zawartości zestawu w zależności od regionu.
Jaka jest maksymalna częstotliwość próbkowania i jakie praktyczne ograniczenia występują przy rejestracji szybkich sygnałów?
Urządzenie oferuje maksymalną częstotliwość próbkowania 1 GSa/s w trybie jednego kanału. Przy jednoczesnym użyciu obu kanałów wartość ta może spaść. Dla sygnałów zbliżonych do 150 MHz dokładność rekonstrukcji zależy od długości pamięci (4 Mpts/ch) i ustawienia podstawy czasu. Pozwala to rejestrować szczegóły szybkich stanów przejściowych, choć bardzo krótkie piki mogą być ograniczone przez pasmo kanału analogowego.
Jakiej okresowej konserwacji wymaga ten oscyloskop i jaki jest szacowany czas jego żywotności?
DSO2D15 nie ma wentylatora i posiada zamknięte komponenty elektroniczne, dlatego wymaga jedynie okazjonalnego czyszczenia zewnętrznego oraz ochrony przed kurzem i wilgocią. Typowa żywotność podobnych urządzeń wynosi od 5 do 10 lat, zależnie od sposobu użytkowania i warunków otoczenia. W zastosowaniach wymagających wysokiej precyzji zaleca się coroczną kalibrację.
Jakie sygnały może analizować Hantek DSO2D15?
Może analizować sygnały analogowe i cyfrowe, w tym protokoły takie jak I2C, SPI, RS232/UART, CAN i LIN.
Czy oscyloskop ma złącze do eksportu danych?
Tak, ma złącze USB do eksportu wyników do PC lub pamięci USB.
Jakie jest maksymalne napięcie pomiaru?
Może mierzyć napięcia do 300 VRMS w prądzie przemiennym i stałym.
Czy produkt jest obecnie dostępny do zakupu?
Obecnie produkt jest niedostępny w magazynie, ale możesz poprosić o powiadomienie, gdy będzie dostępny.
Czy w zestawie są akcesoria?
Tak, w zestawie znajduje się kabel USB, kabel zasilający, sonda z dzielnikiem 10:1, przewody BNC do krokodylków oraz certyfikat kalibracji.
