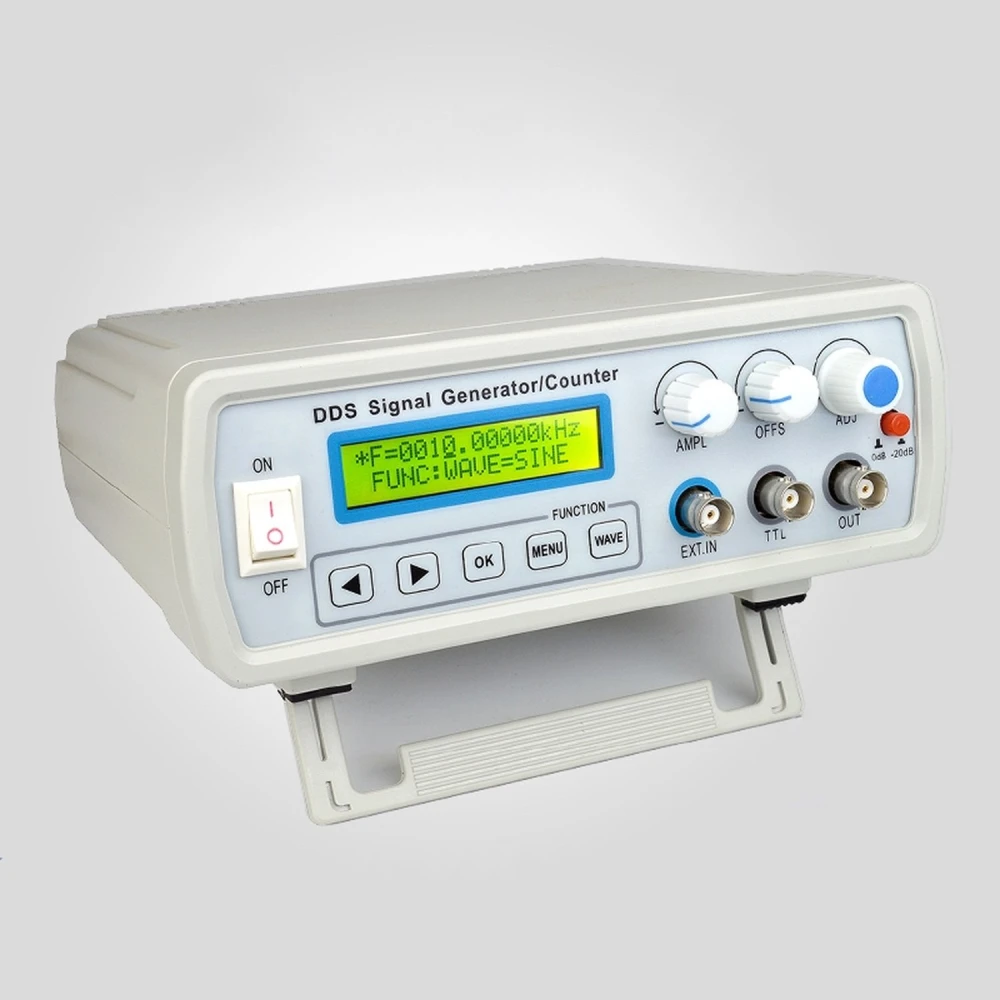

Generator funkcyjny DDS FY2112S 12 MHz z częstościomierzem i USB do PC

Generator funkcyjny DDS FY2112S to zaawansowane urządzenie bezpośredniej syntezy cyfrowej (DDS) zaprojektowane w technologii FPGA, które umożliwia generowanie sygnałów sinusoidalnych, prostokątnych, trójkątnych oraz piłokształtnych z wysoką precyzją i stabilnością. Zakres częstotliwości obejmuje od 0,01 Hz do 12 MHz dla przebiegów sinusoidalnych oraz do 2 MHz dla pozostałych przebiegów, z rozdzielczością 10 mHz, co czyni go niezbędnym narzędziem dla hobbystów, laboratoriów elektronicznych, linii produkcyjnych i edukacji.

Ten generator integruje częstościomierz o zakresie pomiaru do 60 MHz, ułatwiający precyzyjną weryfikację sygnałów wewnętrznych i zewnętrznych. Dodatkowo posiada zsynchronizowane wyjście TTL oraz efektywną amplitudę wyjściową 9 Vpp bez obciążenia, z regulacją wypełnienia przebiegu prostokątnego od 1% do 99%. Funkcja liniowego przemiatania pozwala na wykonywanie przeglądów częstotliwości z konfigurowalnymi punktami początkowym i końcowym, co jest idealne do testów dynamicznych.

Główne cechy:

• Wielofunkcyjny i przenośny, łatwy do transportu.
• Wysoka dokładność częstotliwości ze stabilnością ±2×10⁻⁶ i niskimi zniekształceniami harmonicznymi (≤0.8% przy 1 kHz).
• Szeroki wybór przebiegów: sinusoidalny, prostokątny, trójkątny, piłokształtny narastający i opadający.
• Pamięć do zapisu do 10 własnych konfiguracji parametrów do wielokrotnego użytku.
• Wyświetlacz LCD1602 w języku angielskim zapewniający czytelny podgląd i prostą obsługę za pomocą przycisków oraz pokrętła.
• Wyjście TTL z szerokością większą niż 3 Vpp i możliwością zasilania ponad 20 obciążeń TTL.
• Konfigurowalna funkcja beepera do sygnalizacji dźwiękowej.
• Dołączone połączenie USB do zasilania i komunikacji z PC, ułatwiające integrację z systemami i zdalne sterowanie.
• Kompaktowa konstrukcja o wymiarach 200x190x90 mm i wysoka niezawodność dzięki technologii montażu powierzchniowego oraz układom scalonym wielkiej skali.

Specyfikacja techniczna:

• Częstotliwość przebiegu sinusoidalnego: 0 Hz - 12 MHz
• Częstotliwość przebiegu prostokątnego, trójkątnego i innych: 0 Hz - 2 MHz
• Rozdzielczość częstotliwości: 0,01 Hz (10 mHz)
• Dokładność częstotliwości: ±5×10⁻⁶
• Amplituda wyjściowa: ≥9 Vpp bez obciążenia
• Impedancja wyjściowa: 50 Ω ± 10%
• Składowa stała: ±3 V
• Wypełnienie przebiegu prostokątnego: 1% do 99%
• Pomiar częstotliwości: 1 Hz - 60 MHz, zakres zliczania do 4294967295
• Zasilanie: DC 5V 1A przez dołączony kabel USB
• Temperatura pracy: 0 °C do 40 °C
• Wilgotność: poniżej 80%

Typowe zastosowania:

• Generowanie sygnałów do testów i kalibracji w laboratoriach elektronicznych.
• Projektowanie i testowanie układów elektronicznych oraz systemów cyfrowych.
• Zastosowania edukacyjne do nauki elektroniki i telekomunikacji.
• Integracja w liniach produkcyjnych do kontroli i diagnostyki urządzeń.

Generator funkcyjny DDS FY2112S jest kompatybilny z systemami wymagającymi precyzyjnych i stabilnych sygnałów, a połączenie USB umożliwia jego użycie z oprogramowaniem sterującym na PC, co ułatwia automatyzację i analizę.

• Generator funkcyjny DDS o częstotliwości do 12 MHz i częstościomierzu do 60 MHz
• Generowanie sygnału sinusoidalnego, prostokątnego, trójkątnego i piłokształtnego
• Amplituda wyjściowa ≥9 Vpp bez obciążenia i regulowane wypełnienie od 1% do 99%
• Wyświetlacz LCD1602 w języku angielskim oraz sterowanie przyciskami i pokrętłem
• Funkcja liniowego przemiatania z konfigurowalnymi punktami startu i końca
• Pamięć do zapisu do 10 własnych konfiguracji
• Zsynchronizowane wyjście TTL z możliwością obsługi ponad 20 obciążeń TTL
• Dołączone połączenie USB do zasilania i komunikacji z PC
• Wysoka dokładność i stabilność częstotliwości oraz niskie zniekształcenia harmoniczne
• Kompaktowa, przenośna konstrukcja i wysoka niezawodność dzięki technologii montażu powierzchniowego
