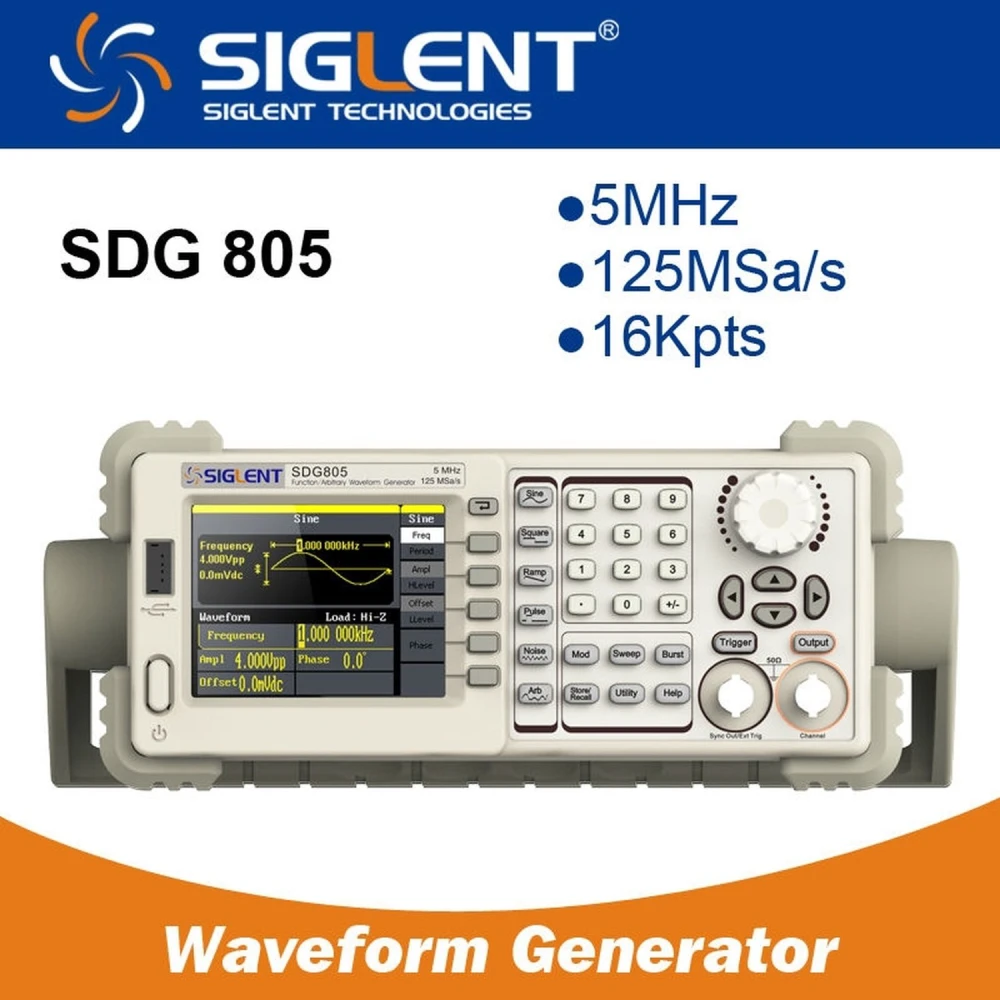

Generator funkcyjny arbitralny Siglent SDG805 5MHz z EasyPulse
Marka: Siglent
VAT w cenie (Bez podatku: 683,70 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 807,31 zł | -4% |
| 10+ | 790,49 zł | -6% |
| 20+ | 756,86 zł | -10% |
Opis ogólny
Generator funkcyjny arbitralny Siglent SDG805 5MHz to przyrząd elektroniczny zaprojektowany do generowania sygnałów z wysoką precyzją i wszechstronnością. Wyposażony w maksymalną częstotliwość wyjściową 5 MHz oraz częstotliwość próbkowania 125 MSa/s, generator ten idealnie sprawdza się w testach, pracach rozwojowych i serwisie w elektronice, telekomunikacji oraz laboratoriach badawczych.
Dzięki innowacyjnej technologii EasyPulse model SDG805 może generować impulsy o niskim jitterze oraz szybkich zboczach narastających i opadających, niezależnie od częstotliwości. Umożliwia to precyzyjną kontrolę współczynnika wypełnienia, szerokości i zbocza impulsu, przewyższając możliwości konwencjonalnych generatorów DDS.
Najważniejsze cechy
- Zaawansowana technologia DDS z 14-bitową rozdzielczością pionową dla czystych i precyzyjnych sygnałów.
- Jednokanałowe wyjście z 5 standardowymi przebiegami i 46 wbudowanymi typami przebiegów arbitralnych, w tym DC.
- Pełne funkcje modulacji: AM, DSB-AM, FM, PM, FSK, ASK, PWM, przemiatanie liniowe/logarytmiczne i burst.
- Standardowy interfejs USB (Host i urządzenie) do zapisu na U-Disk oraz aktualizacji oprogramowania.
- 10 nieulotnych miejsc pamięci na własne przebiegi arbitralne.
- Zgodność z cyfrowymi oscyloskopami pamięciowymi SIGLENT dla integracji i zaawansowanej analizy.
- Oprogramowanie EasyWave do prostego edytowania i konfiguracji przebiegów arbitralnych.
Specyfikacja techniczna
- Model: SDG805
- Maksymalna częstotliwość wyjściowa: 5 MHz
- Liczba kanałów wyjściowych: 1
- Częstotliwość próbkowania: 125 MSa/s
- Długość fali: 16 kpts
- Rozdzielczość częstotliwości: 1 µHz
- Rozdzielczość pionowa: 14 bits
- Przebiegi: sinusoidalny, prostokątny, rampowy, impulsowy, gaussowski, biały szum gaussowski oraz 46 przebiegów arbitralnych
- Zakres częstotliwości dla fali sinusoidalnej i prostokątnej: 1 µHz do 5 MHz
- Zakres częstotliwości dla impulsu: 500 µHz do 5 MHz
- Zakres częstotliwości dla rampy/trójkąta: 1 µHz do 300 kHz
- Pasmo białego szumu gaussowskiego: >5 MHz (-3 dB)
- Funkcje modulacji: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Konfiguracja standardowa: USB Host i urządzenie USB
- Amplituda (wysoka impedancja): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Typowe zastosowania
Ten generator jest idealny dla inżynierów, techników i studentów, którzy potrzebują niezawodnego źródła sygnału do testowania układów, symulacji sygnałów, projektowania urządzeń elektronicznych i eksperymentów laboratoryjnych. Kompatybilność z oscyloskopami SIGLENT ułatwia wspólną analizę generowanych i mierzonych sygnałów.
Kompatybilność i oprogramowanie
Model SDG805 łatwo integruje się z innymi urządzeniami SIGLENT i można go konfigurować za pomocą oprogramowania EasyWave, które umożliwia edycję i personalizację przebiegów arbitralnych zgodnie z konkretnymi potrzebami.
Podsumowanie
Generator funkcyjny arbitralny Siglent SDG805 5MHz wyróżnia się precyzją, różnorodnością przebiegów i zaawansowaną technologią EasyPulse, stanowiąc niezbędne narzędzie w każdym środowisku technicznym wymagającym sygnałów wysokiej jakości i elastyczności.
- Zaawansowana technologia DDS z 14-bitową rozdzielczością pionową dla precyzyjnych sygnałów
- Maksymalna częstotliwość wyjściowa 5 MHz i częstotliwość próbkowania 125 MSa/s
- 46 wbudowanych przebiegów arbitralnych i 5 standardowych przebiegów
- Pełne funkcje modulacji: AM, FM, PM, DSB-AM, FSK, ASK, PWM, przemiatanie i burst
- Technologia EasyPulse dla impulsów o niskim jitterze i szybkich zboczach
- Interfejs USB do zapisu i aktualizacji oprogramowania
- Zgodność z cyfrowymi oscyloskopami SIGLENT i oprogramowaniem EasyWave
Pytania i odpowiedzi klientów
Jakiej konserwacji wymaga urządzenie i jaka jest jego przewidywana trwałość przy standardowym użytkowaniu laboratoryjnym?
SDG805 wymaga okresowego czyszczenia zewnętrznego (bez agresywnych rozpuszczalników) oraz utrzymywania otworów wentylacyjnych bez kurzu. Nie ma wewnętrznych mechanicznych części zużywalnych. Jego przewidywana trwałość może przekroczyć 5 lat w kontrolowanych warunkach, pod warunkiem pracy w zakresie temperatury (0–40 °C) i bezpiecznego zasilania.
Co się dzieje, jeśli przebieg użytkownika przekroczy pamięć wewnętrzną lub liczbę dostępnych slotów?
SDG805 pozwala zapisać do 10 przebiegów arbitralnych w pamięci nieulotnej. Jeśli limit zostanie przekroczony, trzeba nadpisać istniejący przebieg albo użyć zewnętrznej pamięci USB do wczytywania przebiegów według potrzeb. Zarządzanie pamięcią nie obsługuje rozbudowy wewnętrznej.
Jaką precyzję i rozdzielczość oferuje w częstotliwości i amplitudzie? Jakie są jego limity operacyjne?
Oferuje maksymalną częstotliwość 5 MHz, częstotliwość próbkowania 125 MSa/s i 14-bitową rozdzielczość pionową. Dokładność częstotliwości wynosi około ±30 ppm, a amplituda jest zwykle regulowana w zakresie od 2 mVpp do 20 Vpp, zależnie od obciążenia. Nie należy używać go powyżej 5 MHz ani przekraczać podanych napięć, aby uniknąć zniekształceń i uszkodzeń.
Jaka jest maksymalna częstotliwość wyjściowa generatora Siglent SDG805?
Maksymalna częstotliwość wyjściowa wynosi 5 MHz.
Jakie rodzaje przebiegów może generować SDG805?
Może generować standardowe przebiegi, takie jak sinusoidalny, prostokątny, rampowy, impulsowy i gaussowski, a także 46 wbudowanych przebiegów arbitralnych.
Czy jest kompatybilny z innymi urządzeniami Siglent?
Tak, można go bez problemu podłączyć do cyfrowych oscyloskopów pamięciowych SIGLENT.
Jakie funkcje modulacji obsługuje ten generator?
Obsługuje AM, DSB-AM, FM, PM, FSK, ASK, PWM, przemiatanie liniowe/logarytmiczne i burst.
Jakie ma interfejsy do połączenia i zapisu?
Ma interfejsy USB Host i urządzenie USB, obsługując zapis na U-Disk oraz aktualizacje oprogramowania.
