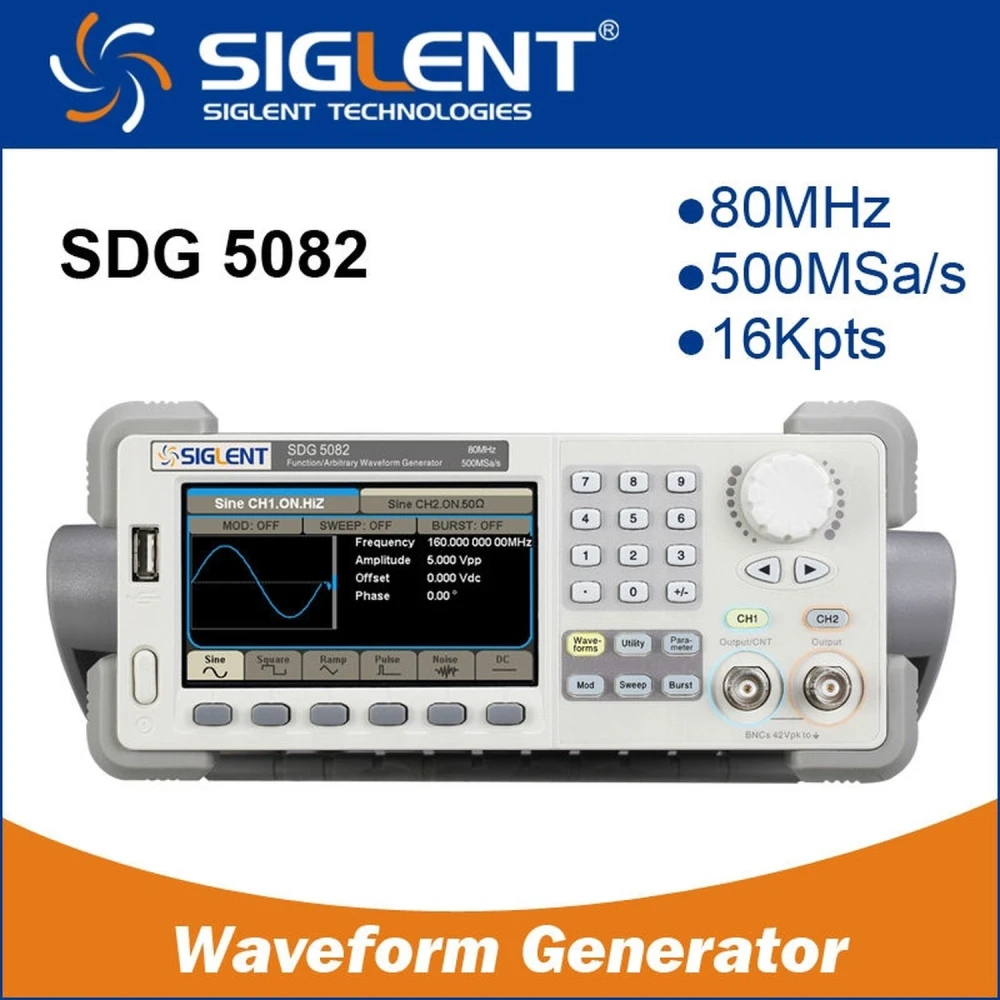

Generator funkcyjny arbitralny Siglent SDG5082 80MHz z podwójnym wyjściem i wysoką precyzją
Marka: Siglent
VAT w cenie (Bez podatku: 1 763,00 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 2 081,75 zł | -4% |
| 10+ | 2 038,38 zł | -6% |
| 20+ | 1 951,64 zł | -10% |
Opis ogólny:
Generator funkcyjny arbitralny Siglent SDG5082 80MHz to zaawansowane urządzenie zaprojektowane do generowania sygnałów elektronicznych z wysoką precyzją i wszechstronnością. Wyposażony w technologię DDS, oferuje podwójne wyjście i regulację fazy dla optymalnej kontroli generowanych sygnałów.
Najważniejsze cechy:
- Częstotliwość wyjściowa do 160MHz z częstotliwością próbkowania 500MSa/s.
- Rozdzielczość pionowa 14 bitów i długość przebiegu do 512K punktów dla arbitralnych kształtów fali.
- Stabilność częstotliwości 2ppm i niski szum fazowy (-116dBc/Hz), zapewniające czyste i precyzyjne sygnały.
- Szerokie funkcje modulacji: AM, DSB-AM, FM, PM, FSK, PWM, sweep i pulse train.
- Wewnętrzny licznik częstotliwości o wysokiej precyzji do 200MHz.
- Interfejsy USB Device i USB Host do łatwego podłączenia i zdalnego sterowania, kompatybilne z cyfrowymi oscyloskopami Siglent.
- Wyświetlacz TFT-LCD 4.3 cala zapewniający czytelny podgląd i prostą obsługę.
- Kompaktowe wymiary (261x105x344 mm) i niewielka waga (2.8 kg) ułatwiające integrację w laboratorium.
Specyfikacja techniczna:
- Dostępne kształty fali: sinus, prostokąt, rampa, trójkąt, impuls, szum i arbitralny.
- Zakres częstotliwości dla sinus: 1µHz do 160MHz; dla prostokąta: 1µHz do 30MHz; dla rampy i trójkąta: 1µHz do 20MHz.
- Czystość widmowa z harmonicznymi poniżej -54dBc w DC-1MHz i całkowitym zniekształceniem mniejszym niż 0.2% w DC-20kHz.
- Czas narastania/opadania sygnału prostokątnego mniejszy niż 8ns.
- Amplituda regulowana w zakresie 1mVpp do 10Vpp (w zależności od częstotliwości i obciążenia).
- Zabezpieczenie przed zwarciem i izolacja złączy BNC dla bezpieczeństwa i trwałości.
Typowe zastosowania:
Ten generator jest idealny do laboratoriów elektroniki, projektowania i testowania układów, symulacji sygnałów dla urządzeń komunikacyjnych oraz zaawansowanej edukacji technicznej. Możliwość generowania sygnałów arbitralnych i złożonych modulacji sprawia, że jest niezastąpiony dla inżynierów i techników.
Kompatybilność:
Kompatybilny z cyfrowymi oscyloskopami Siglent, umożliwiając integrację i zdalne sterowanie za pomocą komend, co ułatwia analizę i regulację w czasie rzeczywistym.
- Technologia DDS z podwójnym wyjściem i regulacją fazy
- Częstotliwość wyjściowa do 160MHz i próbkowanie 500MSa/s
- Rozdzielczość pionowa 14 bitów i długość przebiegu 512K punktów
- Funkcje modulacji AM, FM, PM, PWM, sweep i pulse train
- Wewnętrzny licznik częstotliwości o wysokiej precyzji do 200MHz
- Interfejsy USB Device i USB Host do zdalnego sterowania
- Ekran TFT-LCD 4.3 cala dla wygodnej obsługi
- Zabezpieczenie przed zwarciem i izolowane złącza BNC
- Kompaktowe wymiary i niewielka waga do zastosowań laboratoryjnych
Pytania i odpowiedzi klientów
Jakie są główne funkcje i zalety generatora Siglent SDG5082 w porównaniu z podobnymi opcjami na rynku?
SDG5082 zapewnia generację standardowych i arbitralnych przebiegów (sinus, prostokąt, rampa, trójkąt, impuls, szum) z częstotliwościami do 160 MHz dla sinusoidy i 80 MHz dla pozostałych przebiegów. Wykorzystuje technologię DDS, dwa kanały i 14-bitową rozdzielczość pionową, co poprawia wierność sygnałów. Na tle konkurencji wyróżnia się niskim szumem fazowym (-116 dBc/Hz) oraz precyzyjnym wewnętrznym licznikiem częstotliwości do 200 MHz, co sprzyja bardziej wiarygodnym pomiarom.
Jakie wymiary, wagę i elementy zawiera pudełko tego generatora funkcyjnego?
Generator SDG5082 ma zwykle wymiary około 261 mm × 112 mm × 295 mm i waży około 3,6 kg. Typowa zawartość pudełka obejmuje generator, przewód zasilający, kabel USB, instrukcję obsługi oraz, w większości regionów, dwa kable BNC do testów. Warto potwierdzić u dostawcy, jeśli potrzebne są dodatkowe akcesoria.
Czy urządzenie wymaga specjalnego napięcia lub typu złącza, aby działać prawidłowo?
Pracuje z typowym napięciem sieciowym: 100–240 V AC, 50/60 Hz, ze standardowym wejściem IEC. Nie wymaga specjalnych transformatorów i jest kompatybilne z większością instalacji elektrycznych na świecie. Dla bezpiecznej instalacji należy używać certyfikowanego przewodu zasilającego odpowiedniego dla danego regionu.
Jakie ma limity operacyjne i zakres dokładności w zakresie generowania częstotliwości i rozdzielczości?
SDG5082 umożliwia generowanie sygnałów sinusoidalnych od 1 μHz do 160 MHz, prostokątnych do 80 MHz oraz rampy i trójkąta do 20 MHz. Rozdzielczość regulacji częstotliwości wynosi 1 μHz, a rozdzielczość pionowa 14 bitów. Dokładność częstotliwości wynosi ±2 ppm, co zapewnia wystarczającą stabilność dla zaawansowanych zastosowań laboratoryjnych.
Czy istnieją szczególne zalecenia dotyczące konserwacji i jakie wsparcie posprzedażowe oferuje Siglent dla tego modelu?
Zaleca się regularne czyszczenie wyjść BNC, utrzymywanie urządzenia w suchym środowisku (<80% RH) i unikanie długotrwałej ekspozycji na kurz. Siglent oferuje ograniczoną roczną gwarancję, zdalne wsparcie techniczne oraz dostępność części, takich jak bezpieczniki czy kable. Konserwację sprzętową powinien wykonywać przeszkolony personel, aby nie utracić gwarancji.
Jaka jest maksymalna częstotliwość generowana przez Siglent SDG5082?
Siglent SDG5082 może generować sygnały do 160MHz w trybie sinus.
Jakie rodzaje przebiegów może generować ten generator?
Może generować przebiegi sinus, prostokątny, rampę, trójkątny, impulsowy, szum i arbitralne.
Czy można sterować generatorem zdalnie?
Tak, ma interfejsy USB Device i USB Host oraz obsługuje zdalne sterowanie za pomocą komend, szczególnie z cyfrowymi oscyloskopami Siglent.
Jakie funkcje modulacji zawiera ten generator?
Zawiera modulację AM, DSB-AM, FM, PM, FSK, PWM, sweep i pulse train.
Czy generator ma zabezpieczenie przed uszkodzeniem?
Tak, ma zabezpieczenie przed zwarciem i izolowane złącza BNC dla większego bezpieczeństwa.
