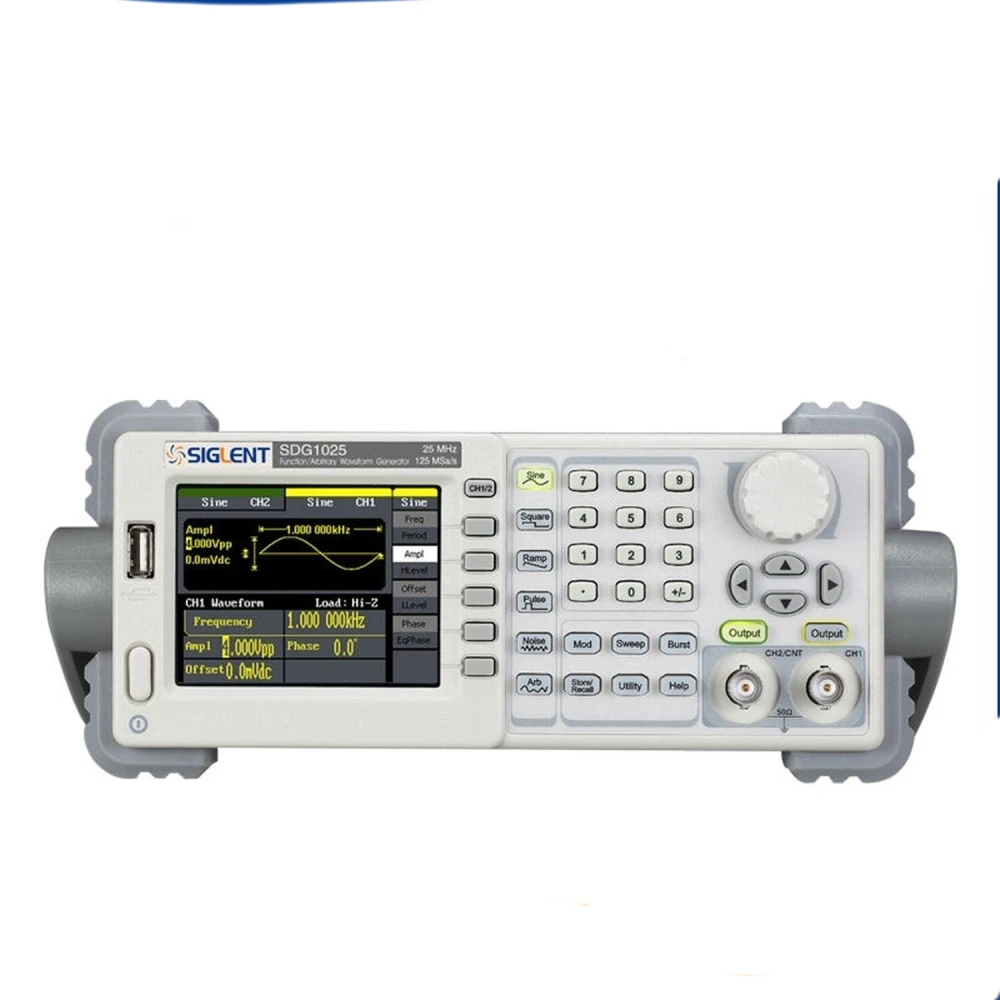

Generator funkcyjny arbitralny Siglent SDG1025 25MHz do elektroniki
Marka: Siglent
VAT w cenie (Bez podatku: 1 178,20 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 1 391,22 zł | -4% |
| 10+ | 1 362,23 zł | -6% |
| 20+ | 1 304,27 zł | -10% |
Generator funkcyjny arbitralny Siglent SDG1025 25MHz to niezbędne narzędzie dla inżynierów i techników, którzy potrzebują precyzji i wszechstronności w generowaniu sygnałów elektronicznych. Wyposażony w technologię DDS (Direct Digital Synthesis), to urządzenie umożliwia generowanie sygnałów o wysokiej wierności i stabilności, idealnych do zastosowań w laboratoriach, przy rozwoju produktów oraz w testach elektronicznych.
Główne cechy i zalety:
- Technologia DDS z dwoma wyjściami i regulowaną fazą dla większej elastyczności generowanych sygnałów.
- Maksymalna częstotliwość wyjściowa 25MHz, odpowiednia do szerokiego zakresu zastosowań elektronicznych.
- Próbkowanie 125 MSa/s i pionowa rozdzielczość 14 bitów, zapewniające precyzyjne i szczegółowe sygnały.
- Długość przebiegu 16Kpts, umożliwiająca generowanie złożonych i arbitralnych przebiegów.
- W zestawie 5 standardowych przebiegów (sinus, prostokąt, rampa, impuls, biały szum gaussowski) oraz 48 wbudowanych przebiegów arbitralnych do różnych zastosowań.
- Wysoka precyzja dzięki wbudowanemu licznikowi częstotliwości do 200MHz.
- Zaawansowane funkcje modulacji, takie jak AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst do specjalistycznych testów.
- Standardowa łączność USB Host i Device, obsługa pamięci USB oraz opcjonalna aktualizacja przez port GPIB.
- Kompatybilność z cyfrowymi oscyloskopami serii SDS1000 i zdalne sterowanie dla sprawnej integracji w systemach pomiarowych.
Specyfikacja techniczna:
- Model: SDG1025
- Maksymalna częstotliwość wyjściowa: 25MHz
- Liczba kanałów wyjściowych: 2
- Próbkowanie: 125 MSa/s
- Długość przebiegu: 16 kpts
- Rozdzielczość częstotliwości: 1 μHz
- Rozdzielczość pionowa: 14 bitów
- Przebiegi: sinus, prostokąt, rampa, impuls, biały szum gaussowski, 48 wbudowanych przebiegów arbitralnych
- Zakres przebiegów:
- Przebieg sinusoidalny: 1 μHz do 25MHz
- Przebieg prostokątny: 1 μHz do 25MHz
- Impuls: 500 μHz do 5MHz
- Rampa: 1 μHz do 300KHz
- Biały szum gaussowski: pasmo 25MHz (-3dB)
- Przebieg arbitralny: 1 μHz do 5MHz
- Funkcje modulacji: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Licznik częstotliwości: 100 mHz do 200 MHz
- Łączność: USB Host & Device, opcjonalny port USB-GPIB
- Wymiary: 229mm × 105mm × 281mm
Ten generator jest idealny dla osób poszukujących niezawodnego urządzenia do generowania sygnałów podczas projektowania, testowania i serwisowania układów elektronicznych. Możliwość generowania wielu przebiegów oraz wysoka rozdzielczość sprawiają, że jest on niezastąpiony w środowiskach profesjonalnych i edukacyjnych.
Kompatybilność i zastosowanie:
Siglent SDG1025 łatwo łączy się z cyfrowymi oscyloskopami, szczególnie z serią SDS1000, umożliwiając wspólną analizę sygnałów. Interfejs USB ułatwia transfer danych i aktualizację oprogramowania, a opcjonalny port GPIB rozszerza możliwości integracji w systemach automatycznych.
Dzięki zaawansowanym funkcjom modulacji i szerokiemu zakresowi częstotliwości ten generator doskonale sprawdza się w laboratoriach elektroniki, przy rozwoju produktów, w edukacji technicznej oraz podczas testów urządzeń elektronicznych.
- Technologia DDS z dwoma wyjściami i regulacją fazy
- Maksymalna częstotliwość wyjściowa: 25MHz
- Próbkowanie: 125 MSa/s z rozdzielczością pionową 14 bitów
- 48 wbudowanych przebiegów arbitralnych i 5 standardowych
- Funkcje modulacji: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Wbudowany licznik częstotliwości do 200MHz
- Łączność USB Host & Device, opcjonalny port USB-GPIB
- Kompatybilny z cyfrowymi oscyloskopami SDS1000 i zdalnym sterowaniem
Pytania i odpowiedzi klientów
Jakie są kluczowe specyfikacje dotyczące rozdzielczości i precyzji, które wpływają na jakość generowanych sygnałów?
Generator wykorzystuje częstotliwość próbkowania 125 MSa/s, pionową rozdzielczość 14 bitów i rozdzielczość częstotliwości 1 µHz. Zapewnia to odpowiedni poziom szczegółowości dla wymagających zastosowań laboratoryjnych, choć przy bardzo złożonych sygnałach lub maksymalnych częstotliwościach mogą wystąpić niewielkie artefakty typowe dla architektury DDS.
Czego wymaga uruchomienie i co zawiera pudełko przy zakupie SDG1025?
Urządzenie zwykle zawiera generator, przewód zasilający, instrukcję, dwa kable BNC i dołączone oprogramowanie. Podstawowa instalacja wymaga podłączenia do sieci elektrycznej (zwykle 100–240 V AC) oraz połączenia z urządzeniami pomiarowymi za pomocą przednich złączy BNC.
Jak SDG1025 wypada na tle generatorów funkcyjnych arbitralnych konkurencji w zakresie 25 MHz?
Obiektywnie SDG1025 wyróżnia się korzystnym stosunkiem jakości do ceny, rozdzielczością 14 bitów i szeroką gamą wbudowanych przebiegów. W porównaniu z modelami podobnej klasy (np. Tektronix AFG1022) oferuje nieco wyższy zakres częstotliwości wyjściowej i więcej przebiegów arbitralnych, choć droższe urządzenia mogą mieć lepszą stabilność lub zaawansowane funkcje.
Jaka jest maksymalna częstotliwość wyjściowa generatora Siglent SDG1025?
Maksymalna częstotliwość wyjściowa wynosi 25MHz.
Ile kanałów wyjściowych ma generator funkcyjny arbitralny Siglent SDG1025?
Ma 2 kanały wyjściowe.
Jakie przebiegi może generować ten generator?
Może generować przebiegi sinus, prostokąt, rampa, impuls, biały szum gaussowski oraz 48 wbudowanych typów przebiegów arbitralnych.
Czy jest kompatybilny z innymi urządzeniami pomiarowymi?
Tak, jest kompatybilny z cyfrowymi oscyloskopami serii SDS1000 i obsługuje zdalne sterowanie.
Jakie opcje łączności oferuje Siglent SDG1025?
Oferuje połączenie USB Host i Device, obsługę pamięci USB oraz opcjonalną aktualizację przez port GPIB.
