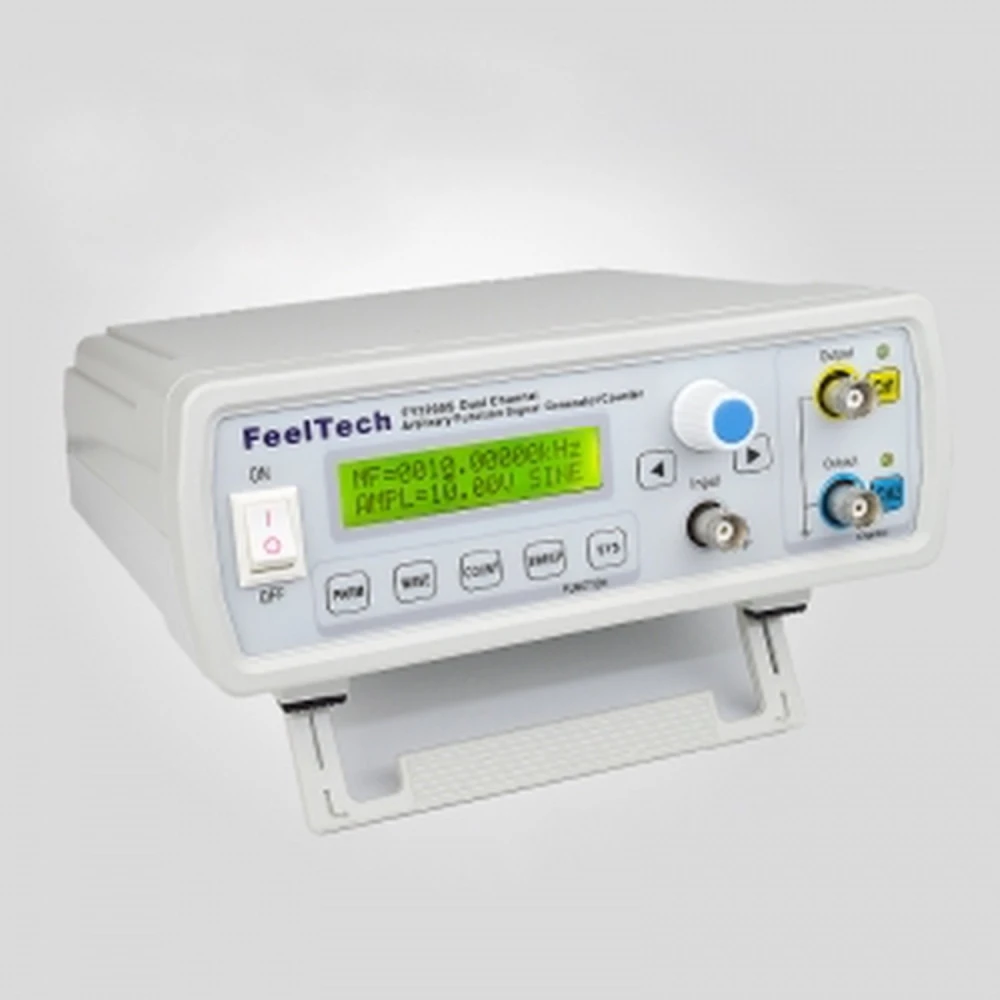

Generator funkcyjny arbitralny FY3212S 12MHz FeelTech

Generator funkcyjny arbitralny FY3212S 12MHz marki FeelTech to zaawansowane urządzenie elektroniczne zaprojektowane do generowania sygnałów o dowolnym kształcie przebiegu z wysoką precyzją i stabilnością. To dwukanałowe urządzenie DDS (Direct Digital Synthesis) umożliwia generowanie wielu typów przebiegów, w tym sinusoidalnego, prostokątnego, trójkątnego, piłokształtnego oraz przebiegów definiowanych przez użytkownika, z zakresem częstotliwości sięgającym do 12 MHz dla przebiegu sinusoidalnego i do 6 MHz dla pozostałych kształtów.

Wyposażony w zintegrowany częstościomierz obsługujący do 100 MHz, FY3212S idealnie sprawdza się w zastosowaniach w inżynierii elektronicznej, laboratoriach badawczych, na liniach produkcyjnych oraz w dydaktyce. Technologia montażu powierzchniowego i układ scalony CMOS zapewniają wysoką odporność na zakłócenia oraz długą żywotność.

Kluczowe cechy

• Dwa niezależne kanały wyjściowe (CH1 i CH2) z amplitudą wyjściową ≥ 20Vp-p bez obciążenia.
• Wbudowane i arbitralne przebiegi: 14 popularnych kształtów oraz możliwość wgrywania własnych przebiegów.
• Wysoka rozdzielczość i dokładność: Rozdzielczość częstotliwości 10 mHz i dokładność częstotliwości ±5×10⁻⁶.
• Regulowany współczynnik wypełnienia: Od 0.1% do 99.9% dla przebiegu prostokątnego.
• Funkcja sweep: Konfigurowalny sweep liniowy i logarytmiczny dla CH1.
• Pomiar częstotliwości: Wbudowany miernik dla sygnałów wewnętrznych i zewnętrznych do 100 MHz.

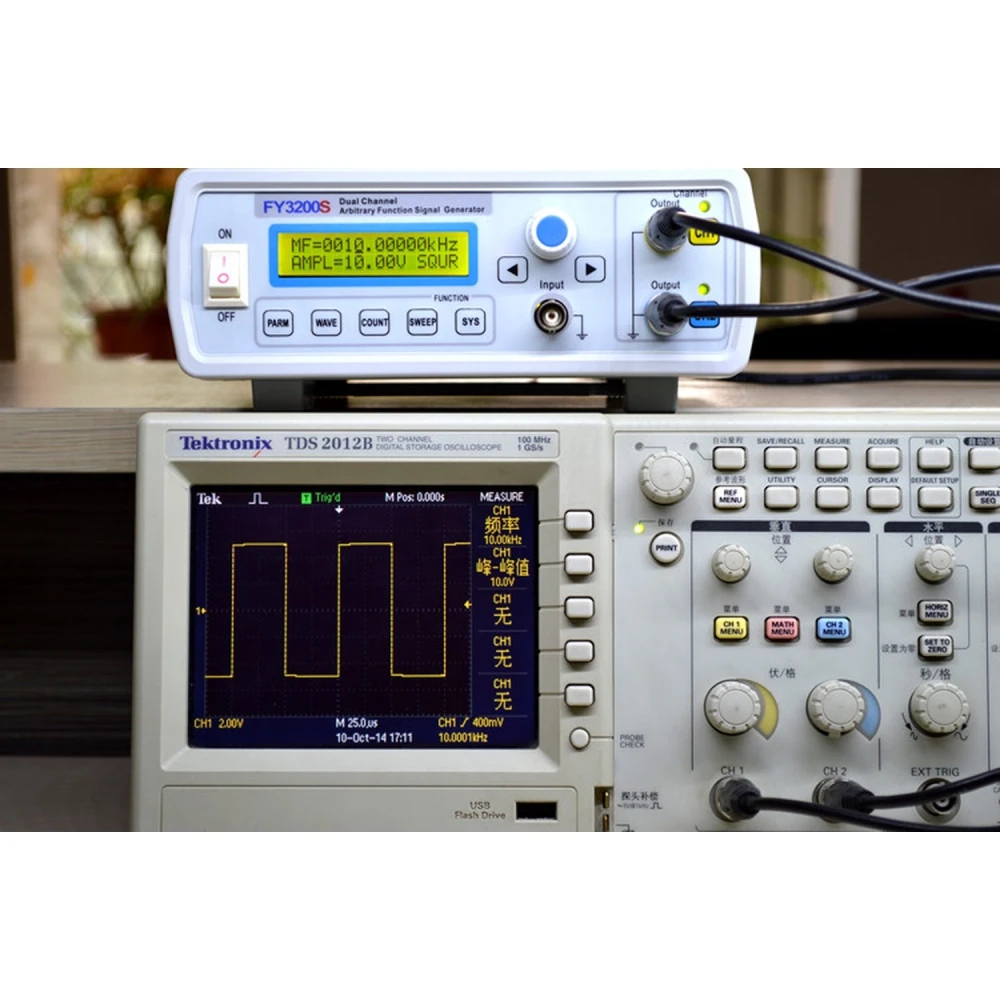

• Sterowanie cyfrowe i ręczne: Przyciski i pokrętło z wyświetlaczem LCD1602 do precyzyjnych ustawień.
• Pamięć na 20 zestawów parametrów zdefiniowanych przez użytkownika.

Specyfikacja techniczna

• Częstotliwość przebiegu sinusoidalnego: 0 Hz do 12 MHz
• Częstotliwość przebiegu prostokątnego i trójkątnego: 0 Hz do 6 MHz
• Częstotliwość przebiegu arbitralnego: 0 Hz do 6 MHz
• Impedancja wyjściowa: 50 ohms ±10%
• Składowa DC: ±10 V
• Zniekształcenia przebiegu sinusoidalnego: ≤ 0.8% przy 1 kHz
• Czas narastania i opadania przebiegu prostokątnego: ≤ 100 ns

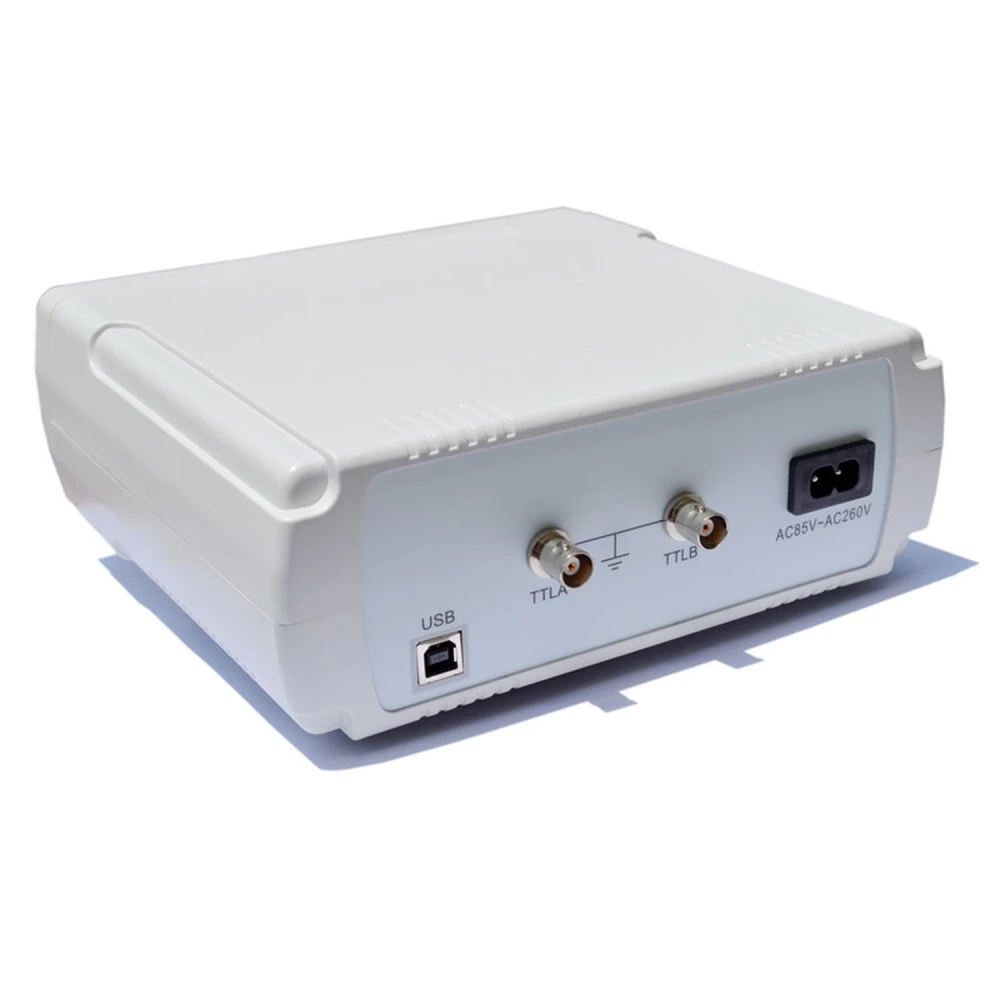

• Wyjście TTL zsynchronizowane na obu kanałach z regulowaną fazą
• Zakres napięcia wejściowego dla częstościomierza: 2 Vp-p do 20 Vp-p
• Wymiary: 200 mm x 190 mm x 90 mm
• Waga: 500 g (jednostka główna), 150 g (akcesoria)

Typowe zastosowania

Ten generator idealnie nadaje się do testów i prac rozwojowych w elektronice, symulacji sygnałów dla urządzeń komunikacyjnych, kalibracji przyrządów, eksperymentów w laboratoriach dydaktycznych oraz kontroli jakości w produkcji przemysłowej.

Kompatybilność i akcesoria

W zestawie znajduje się kabel zasilający, kabel USB do portu kwadratowego, klipsy przewodowe Q9 oraz CD z oprogramowaniem. Kompatybilny z systemami obsługującymi połączenie USB do sterowania i zdalnej konfiguracji.

Status dostępności

Obecnie ten produkt jest niedostępny. Zaleca się sprawdzenie alternatyw lub kontakt w sprawie informacji o ponownej dostępności.

• Dwa niezależne kanały DDS: CH1 i CH2
• Maksymalna częstotliwość przebiegu sinusoidalnego: 12 MHz
• Wbudowany częstościomierz do 100 MHz
• Przebiegi: sinusoidalny, prostokątny, trójkątny, piłokształtny i arbitralny
• Regulowany współczynnik wypełnienia od 0.1% do 99.9%
• Funkcja sweep liniowego i logarytmicznego na CH1
• Pamięć na 20 własnych konfiguracji
• Wyświetlacz LCD1602 do sterowania cyfrowego i ręcznego
• Wysoka dokładność i niskie zniekształcenia generowanych sygnałów
• Technologia montażu powierzchniowego i układ scalony CMOS
