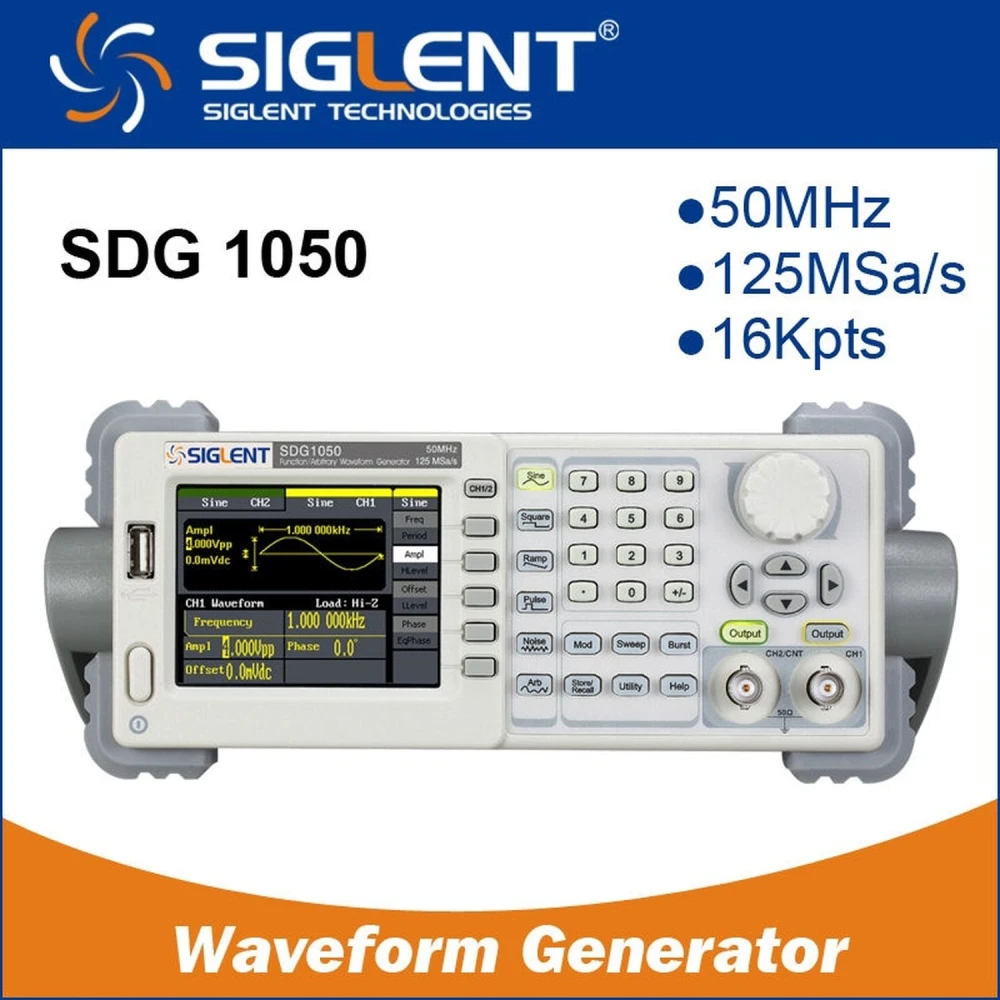

Generator funkcyjny arbitralny Siglent SDG1050 50MHz
Marka: Siglent
VAT w cenie (Bez podatku: 1 505,00 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 1 777,10 zł | -4% |
| 10+ | 1 740,08 zł | -6% |
| 20+ | 1 666,04 zł | -10% |
Generator funkcyjny arbitralny Siglent SDG1050 50MHz to zaawansowane urządzenie zaprojektowane do zapewniania sygnałów wysokiej jakości i precyzji w zastosowaniach elektronicznych oraz laboratoryjnych. Dzięki technologii DDS (Direct Digital Synthesis) i dwóm wyjściom z regulowaną fazą, generator umożliwia szeroki wybór przebiegów i modulacji, aby sprostać różnym wymaganiom technicznym.
Główne cechy:
- Maksymalna częstotliwość wyjściowa 50MHz, idealna do testów i prac rozwojowych w elektronice.
- Prędkość próbkowania 125 MSa/s i pionowa rozdzielczość 14 bits dla precyzyjnych sygnałów.
- Długość przebiegu 16Kpts, umożliwiająca generowanie złożonych i szczegółowych przebiegów.
- Wyjście 5 standardowych typów przebiegów oraz 48 wewnętrznych przebiegów arbitralnych dla maksymalnej wszechstronności.
- Szeroki licznik częstotliwości z zakresem do 200MHz dla dokładnych pomiarów.
- Różnorodne funkcje modulacji: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst do zaawansowanych zastosowań.
- Łączność USB Host i Device, z obsługą pamięci USB oraz kompatybilnym oprogramowaniem.
- Zgodność z cyfrowymi oscyloskopami serii SDS1000 oraz opcjonalne zdalne sterowanie przez port GPIB.
Specyfikacja techniczna:
- Model: SDG1050
- Liczba kanałów wyjściowych: 2
- Rozdzielczość częstotliwości: 1 μHz
- Przebiegi: sinus, prostokąt, rampa, impuls, gaussowski szum biały i 48 wbudowanych przebiegów arbitralnych.
- Zakres przebiegu sinusoidalnego i prostokątnego: 1 μHz do 50MHz
- Zakres impulsu: 500 μHz do 5MHz
- Zakres rampy: 1 μHz do 300KHz
- Gaussowski szum biały o paśmie 50MHz (-3dB)
- Funkcje dodatkowe: licznik częstotliwości od 100 mHz do 200 MHz
- Wymiary: 229 mm x 105 mm x 281 mm
Typowe zastosowania:
Ten generator jest idealny do laboratoriów elektronicznych, projektowania i testowania układów, edukacji technicznej oraz projektów wymagających precyzyjnych i modulowanych sygnałów. Możliwość generowania wielu przebiegów i modulacji sprawia, że nadaje się do symulacji sygnałów, testów odpowiedzi urządzeń oraz zaawansowanych eksperymentów.
Kompatybilność:
Kompatybilny z cyfrowymi oscyloskopami serii SDS1000, co ułatwia integrację w systemach pomiarowych i sterujących. Dodatkowo port USB oraz opcja adaptera USB-GPIB umożliwiają łatwe podłączenie i aktualizację firmware.
- Technologia DDS z dwoma wyjściami i regulowaną fazą
- Maksymalna częstotliwość 50MHz i prędkość próbkowania 125 MSa/s
- Rozdzielczość pionowa 14 bits i długość przebiegu 16Kpts
- 48 wewnętrznych przebiegów arbitralnych i 5 standardowych
- Funkcje modulacji AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Licznik częstotliwości do 200MHz dla precyzyjnych pomiarów
- Łączność USB Host i Device, obsługa pamięci zewnętrznej
- Kompatybilny z cyfrowymi oscyloskopami SDS1000 i opcjonalnym sterowaniem zdalnym
Pytania i odpowiedzi klientów
Jakie materiały i wymiary ma ten generator oraz co zawiera pudełko przy zakupie?
Generator SDG1050 ma obudowę z wzmocnionego tworzywa ABS, zaprojektowaną do zastosowań laboratoryjnych. Jego przybliżone wymiary to 260 mm × 105 mm × 295 mm, a waga wynosi około 3 kg. W pudełku zwykle znajduje się generator, przewód zasilający, 2 kable BNC, instrukcja obsługi i CD z oprogramowaniem. Zawartość może się różnić w zależności od regionu lub dystrybutora.
Z jakimi systemami i urządzeniami jest kompatybilny i jakich złączy używa do wyjścia sygnałów?
SDG1050 jest kompatybilny z oscyloskopami, stanowiskami testowymi i systemami automatyki, które akceptują standardowe sygnały analogowe przez złącza BNC. Może współpracować z oprogramowaniem PC (przez USB) oraz z urządzeniami obsługującymi połączenie GPIB (opcjonalnie). Napięcie zasilania wynosi 100–240 V AC, 50/60 Hz, co czyni go odpowiednim dla większości laboratoriów.
Na co zwrócić uwagę podczas instalacji i jak aktualizuje się firmware?
Instalacja wymaga stabilnej powierzchni, odpowiedniej wentylacji i pewnego uziemienia. Ważne jest używanie dostarczonych kabli lub kabli o równoważnej specyfikacji, aby zapobiec zakłóceniom. Aktualizacja firmware odbywa się przez port USB Host zgodnie z instrukcjami producenta; zaleca się wcześniejsze wykonanie kopii zapasowej i sprawdzenie integralności plików, aby uniknąć ryzyka.
Jakie ma ograniczenia wydajnościowe w zakresie przebiegów i jak rozdzielczość wpływa na te sygnały?
SDG1050 generuje sinusoidy i fale prostokątne od 1 μHz do 50 MHz, impulsy do 5 MHz oraz przebiegi arbitralne do 5 MHz. Jego pionowa rozdzielczość wynosi 14 bitów, co pozwala definiować sygnał z wysoką precyzją w wymagających zastosowaniach. Jednak każda generacja sygnału arbitralnego przez DDS ma ograniczenia w wierności sygnału powyżej 5 MHz i zależy również od dostępnej maksymalnej długości przebiegu (16 kpts).
Jaka jest maksymalna częstotliwość wyjściowa generatora Siglent SDG1050?
Maksymalna częstotliwość wyjściowa wynosi 50 MHz.
Ile kanałów wyjściowych ma ten generator funkcyjny?
Ma 2 niezależne kanały wyjściowe.
Jakie rodzaje przebiegów może generować?
Może generować przebiegi sinus, prostokąt, rampa, impuls, gaussowski szum biały oraz 48 wbudowanych typów przebiegów arbitralnych.
Czy jest kompatybilny z innymi urządzeniami pomiarowymi?
Tak, jest kompatybilny z cyfrowymi oscyloskopami serii SDS1000 i może być sterowany zdalnie przez opcjonalny port GPIB.
Jakie funkcje modulacji obsługuje ten generator?
Obsługuje modulacje AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst.
