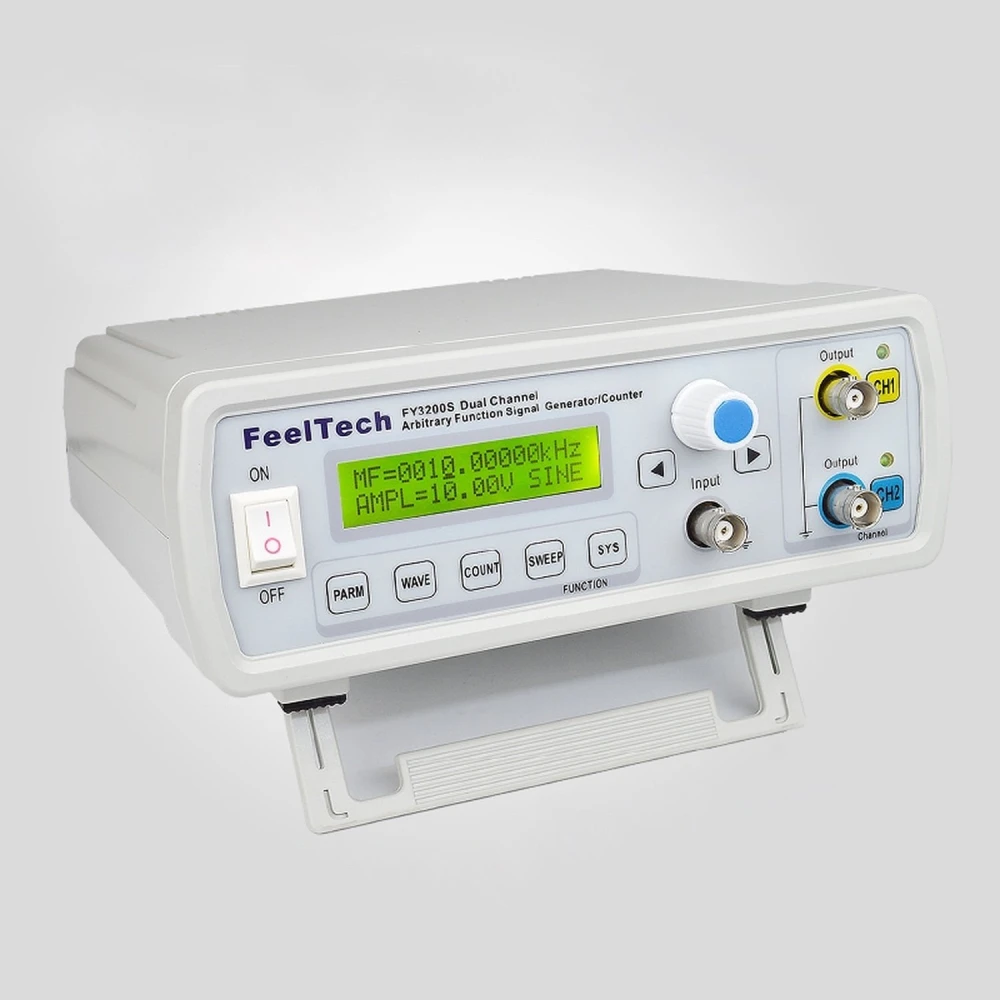

Generator funkcyjny arbitralny 6MHz 2 kanały FY3206S FeelTech
Marka: FeelTech
VAT w cenie (Bez podatku: 245,10 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 289,41 zł | -4% |
| 10+ | 283,38 zł | -6% |
| 20+ | 265,30 zł | -12% |
Generator funkcyjny arbitralny 6MHz 2 kanały FY3206S marki FeelTech to zaawansowane urządzenie przeznaczone do precyzyjnego generowania sygnałów elektronicznych z dwoma niezależnymi kanałami. Ten generator DDS (Direct Digital Synthesis) umożliwia tworzenie przebiegów sinusoidalnych, prostokątnych, trójkątnych, piłokształtnych, arbitralnych oraz modulowanych (AM, FM), z pełną kontrolą amplitudy, częstotliwości, przesunięcia i fazy.
Dzięki technologii układu scalonego CMOS i szybkiemu mikroprocesorowi, wraz z aktywnym oscylatorem kwarcowym, zapewnia wyjątkową stabilność i precyzję generowania sygnałów, z rozdzielczością częstotliwości do 10 mHz i dokładnością ±5×10-6.
Główne cechy
- Dwa niezależne kanały wyjściowe (CH1 i CH2) z szybkim wyjściem.
- Maksymalna częstotliwość przebiegu sinusoidalnego i prostokątnego: 6 MHz.
- Dostępne przebiegi: sinusoidalny, prostokątny (z regulowanym wypełnieniem w zakresie 0.1%–99.9%), trójkątny, piłokształtny, arbitralny, zwykły impuls, szum, elektrokardiogram, AM i FM.
- Amplituda wyjściowa ≥ 20 Vp-p (bez obciążenia) z impedancją wyjściową 50 omów ±10%.

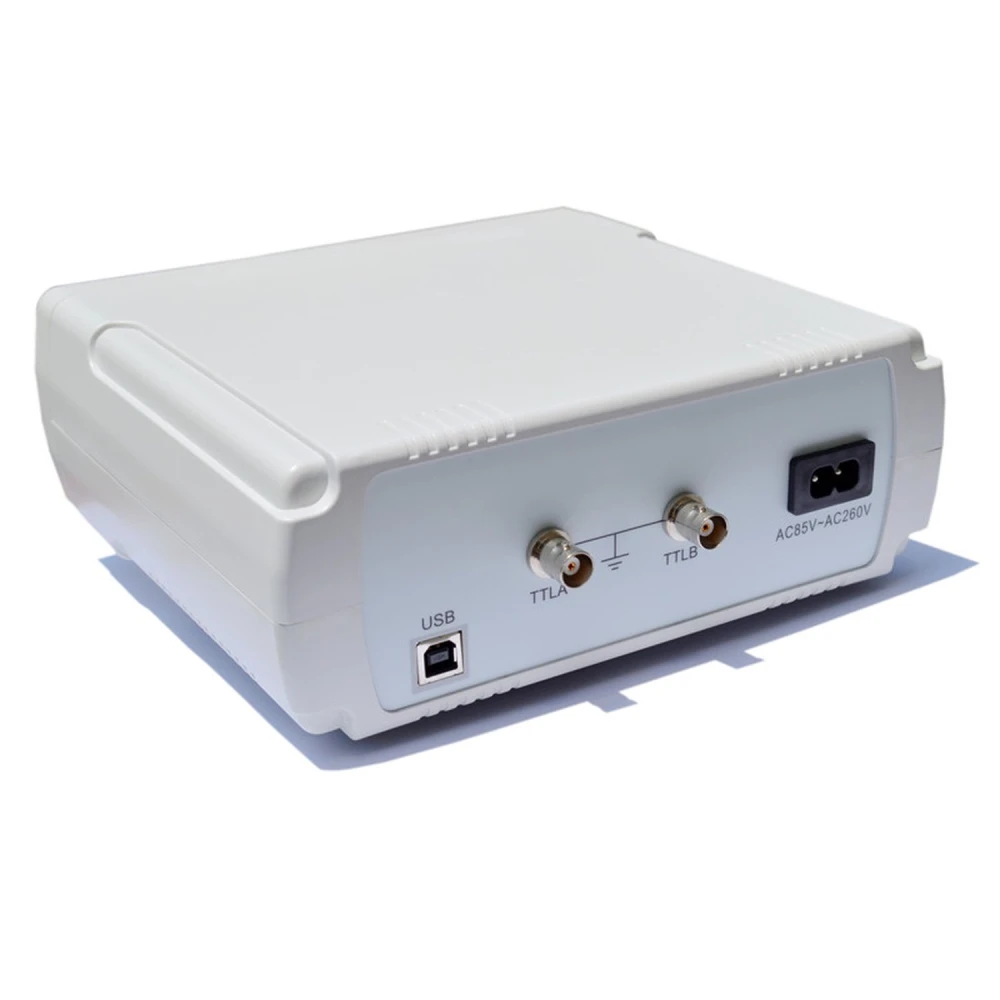

- Wyjście TTL zsynchronizowane dla obu kanałów z regulowaną fazą i poziomem elektrycznym > 3.3 Vp-p.
- Wbudowany częstościomierz z zakresem pomiarowym od 1 Hz do 100 MHz dla sygnałów wewnętrznych i zewnętrznych.
- Funkcja przemiatania w CH1 z trybem liniowym i logarytmicznym, z regulowanym zakresem i prędkością.
- Pamięć do zapisania do 20 własnych konfiguracji.
- Pełna cyfrowa obsługa za pomocą przycisków i pokrętła z wyświetlaczem LCD1602 w języku angielskim.
- Prędkość próbkowania do 250 MSa/s oraz generator przebiegu 12-bitowy dla niskich zniekształceń.
- Kompaktowe wymiary: 200 x 190 x 90 mm i waga około 500 g.
Typowe zastosowania
Ten generator jest idealny do:
- Inżynierii elektronicznej i projektowania układów.
- Laboratoriów badawczych i testowania urządzeń elektronicznych.
- Linii produkcyjnych do testów funkcjonalnych i kalibracji.
- Dydaktyki i szkoleń z zakresu elektroniki i telekomunikacji.
Zgodność i akcesoria
W zestawie znajduje się kabel zasilający, kabel USB do połączenia z PC, przewody z klipsami typu Q9 oraz CD z oprogramowaniem i instrukcją. Kompatybilny z systemami wymagającymi sygnałów arbitralnych i funkcji przemiatania do zaawansowanych testów.
Uwaga: Obecnie produkt nie jest dostępny w magazynie. Można zapytać o powiadomienie o ponownej dostępności.
- Dwukanałowy generator DDS o maksymalnej częstotliwości 6 MHz
- Przebiegi: sinusoidalny, prostokątny, trójkątny, piłokształtny, arbitralny, AM, FM
- Wbudowany częstościomierz z zakresem do 100 MHz
- Cyfrowa obsługa z wyświetlaczem LCD1602 i pamięcią 20 ustawień
- Funkcja przemiatania liniowego i logarytmicznego regulowana w CH1
- Wysoka precyzja i stabilność dzięki aktywnemu oscylatorowi kwarcowemu
- Zsynchronizowane wyjście TTL z regulowaną fazą
- Prędkość próbkowania 250 MSa/s i 12-bitowy generator dla niskich zniekształceń
- Kompaktowe wymiary i niewielka waga dla wygodnej obsługi
- W zestawie kable, klipsy i oprogramowanie do połączenia i sterowania
Pytania i odpowiedzi klientów
Jakie przebiegi może generować FY3206S-6MHz i do jakich konkretnych zastosowań są one przydatne?
FY3206S-6MHz może generować przebiegi sinusoidalne, prostokątne, trójkątne, piłokształtne oraz programowalne przebiegi arbitralne. Sinusoida jest idealna do testów sprzętu audio i filtrów; prostokąt służy do symulacji cyfrowej lub testów zegarów logicznych; trójkąt/piła są używane w układach modulacji i sterowania, natomiast przebiegi arbitralne pozwalają emulować złożone, specyficzne sygnały, co jest kluczowe dla modułów analogowych lub projektów niestandardowych.
Jakie interfejsy wyjściowe i poziomy amplitudy oferuje generator oraz jak podłącza się go do innych przyrządów laboratoryjnych?

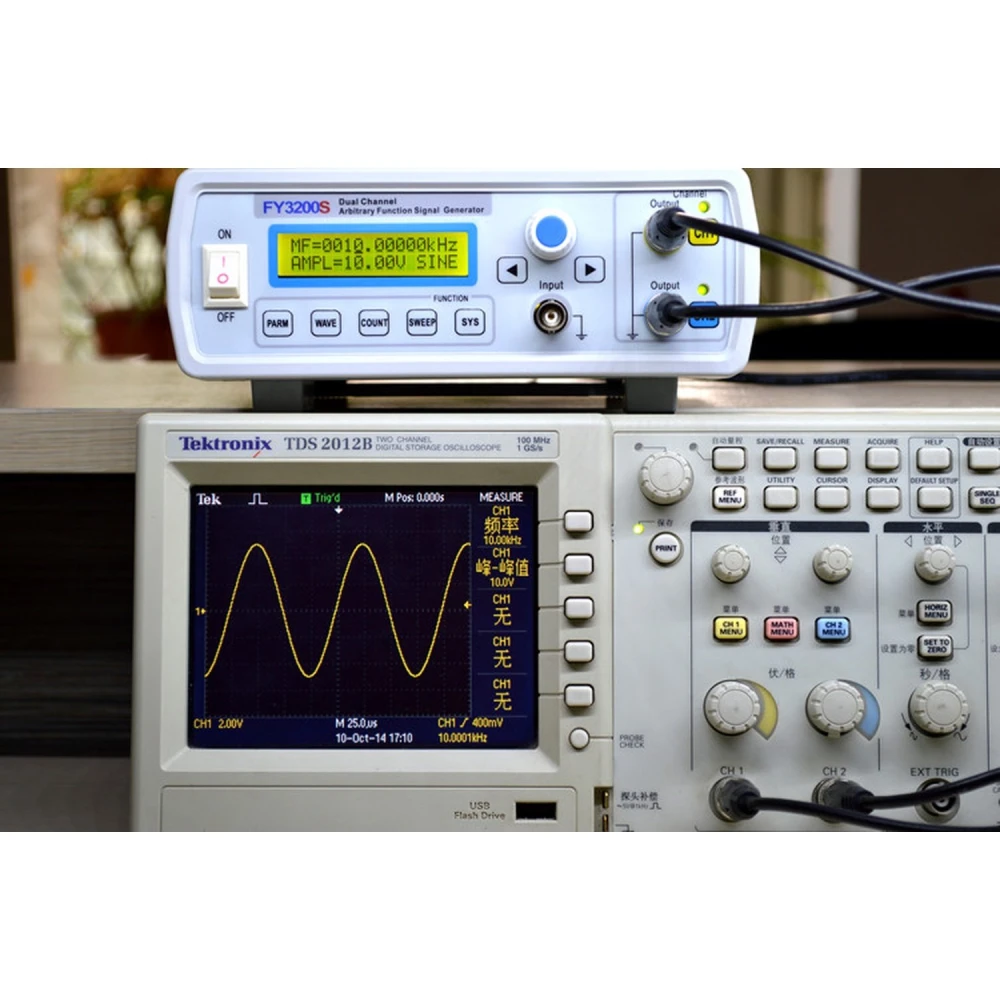

Generator ma standardowe wyjścia typu BNC i obsługuje regulowane poziomy sygnału do ±10 Vpp przy wysokiej impedancji obciążenia (około 50 Ω). Zawiera także wyjście TTL do synchronizacji cyfrowej. Umożliwia to bezpośrednie podłączenie do oscyloskopów, analizatorów lub kompatybilnych urządzeń testowych z wejściami BNC, zapewniając wszechstronność w laboratoriach edukacyjnych i przemysłowych.
Czy urządzenie wymaga specjalnego oprogramowania lub sterownika do wgrywania przebiegów arbitralnych i czy jest kompatybilne z Windows lub Mac?
Do wgrywania przebiegów arbitralnych używa się dedykowanego oprogramowania dostarczanego przez producenta, zwykle kompatybilnego z systemami Windows (najczęściej Windows 7/8/10). Nie ma gwarancji natywnego wsparcia dla macOS, więc użytkownicy Mac musieliby skorzystać ze środowiska wirtualnego lub komputera z Windows. Sterownik zwykle znajduje się w zestawie lub jest dostępny online.
Jakie są elektryczne parametry zasilania i czy istnieje tolerancja na wahania napięcia?
FY3206S-6MHz zwykle pracuje z zewnętrznym zasilaczem 12 V DC, z tolerancją ±10%. Maksymalny pobór mocy zwykle nie przekracza 10 W. Ważne jest, aby nie przekraczać podanych wartości, by uniknąć uszkodzeń lub niestabilnej pracy, szczególnie w środowiskach z częstymi wahaniami napięcia.
Jaka jest główna różnica techniczna tego modelu względem innych generatorów DDS z podobnej półki, takich jak FY3200S-10MHz?
Kluczowa różnica dotyczy maksymalnej częstotliwości wyjściowej: FY3206S-6MHz osiąga 6 MHz dla sinusoidy, podczas gdy FY3200S-10MHz dochodzi do 10 MHz. Ponadto parametry zniekształceń i wierności przebiegu są bardzo podobne w obu modelach, ale wersja o wyższej częstotliwości daje większy zapas do zastosowań RF lub wymagających większego pasma. Jeśli zakres 0–6 MHz wystarcza, 3206S jest bardziej opłacalny pod względem ceny i poboru mocy.
Jaka jest maksymalna częstotliwość, jaką może generować ten generator funkcyjny arbitralny?
Generator FY3206S może generować sygnały o maksymalnej częstotliwości do 6 MHz dla przebiegu sinusoidalnego, prostokątnego i trójkątnego.
Jakie rodzaje przebiegów może generować FY3206S?
Może generować przebiegi sinusoidalne, prostokątne (z regulowanym wypełnieniem), trójkątne, piłokształtne, arbitralne, impulsy, szum, elektrokardiogram, AM i FM.
Czy ma funkcję pomiaru częstotliwości?
Tak, ma wbudowany częstościomierz z zakresem pomiarowym od 1 Hz do 100 MHz dla sygnałów wewnętrznych i zewnętrznych.
Czy można sterować nim za pomocą komputera?
Tak, każdą funkcję można regulować z poziomu komputera za pomocą dołączonego oprogramowania i połączenia USB.
Czy jest dostępny do natychmiastowego zakupu?
Obecnie produkt jest wyprzedany i niedostępny do natychmiastowego zakupu, ale można poprosić o powiadomienie o ponownej dostępności.
