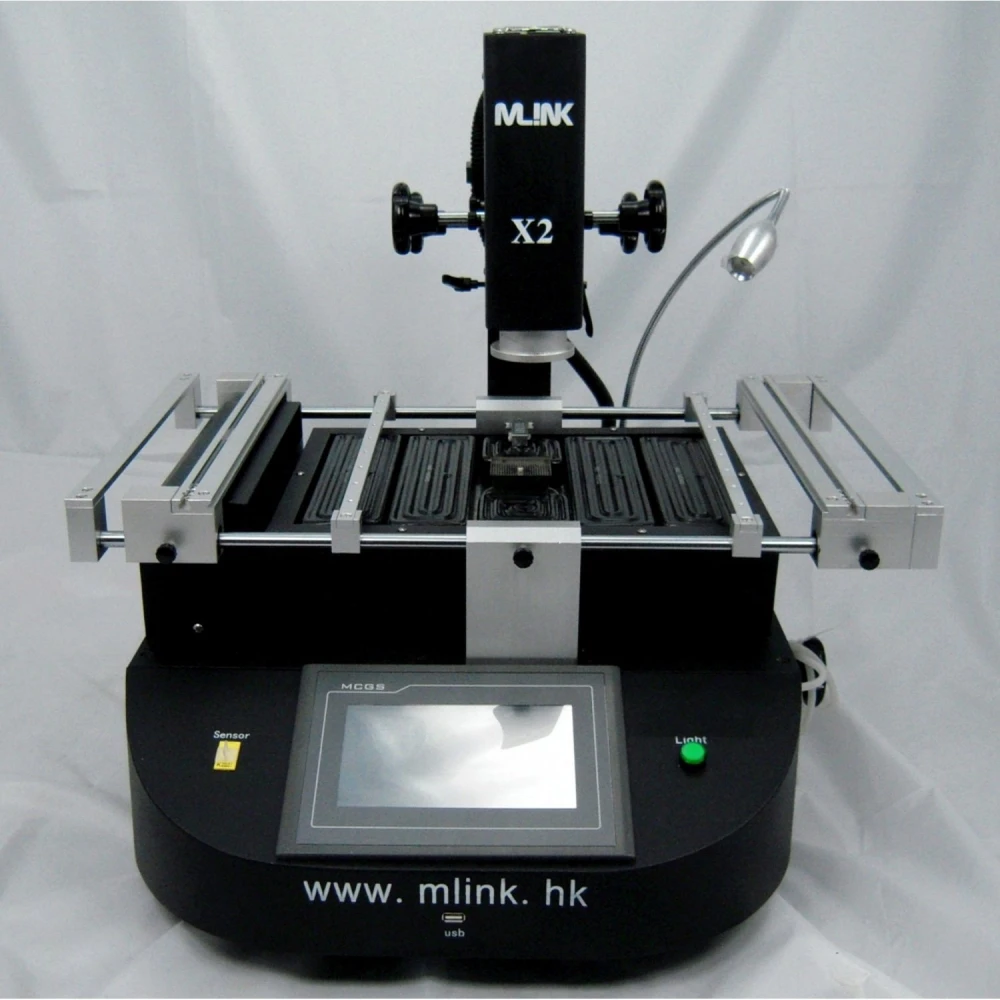

Stacja reballing BGA Mlink X2 z precyzyjną regulacją i kontrolą
Marka: Mlink
VAT w cenie (Bez podatku: 4 854,70 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 5 732,43 zł | -4% |
| 10+ | 5 613,00 zł | -6% |
| 20+ | 5 374,15 zł | -10% |
Stacja reballing BGA Mlink X2 to profesjonalne narzędzie zaprojektowane z myślą o precyzji i wydajności podczas lutowania oraz reballingu komponentów BGA. Stacja wyróżnia się zaawansowaną technologią i łatwością obsługi, umożliwiając technikom i specjalistom z branży elektronicznej wykonywanie wysokiej jakości prac przy pełnej kontroli.
Główne cechy:
- Precyzyjna regulacja: Wyposażona w liniowy system prowadzenia, który umożliwia szybkie i dokładne ustawianie lub pozycjonowanie w osiach X, Y i Z, zapewniając wysoką precyzję i łatwość manewrowania.
- Ekran dotykowy HD: Importowany z Tajwanu ekran dotykowy z kontrolą PCL umożliwia zapisywanie wielu profili pracy, ochronę hasłem oraz funkcje modyfikacji. Zawiera natychmiastową analizę krzywej temperatury dla optymalnej kontroli.
- Niezależne strefy grzania: Trzy oddzielne strefy grzania: dwa nagrzewnice gorącego powietrza (800W i 1200W) oraz jedna nagrzewnica podczerwieni (2700W) do podgrzewania wstępnego, z niezależną kontrolą temperatury i dokładnością ±3 °C.

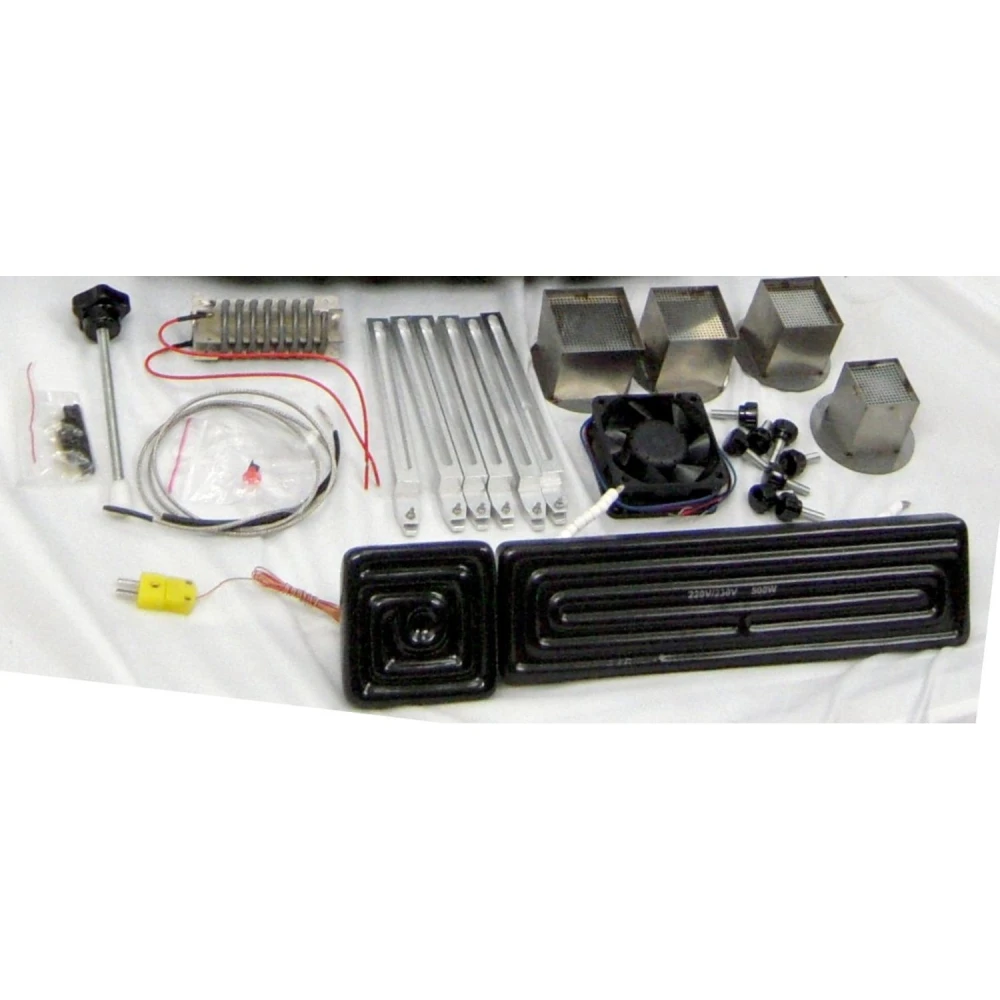

- Dysze gorącego powietrza: Oferuje różne dysze, które mogą obracać się o 360°, z magnesem ułatwiającym montaż i wymianę, a także opcje niestandardowe.
- Zaawansowana kontrola temperatury: Importowany, wysokoprecyzyjny termopar typu K z układem sterowania w pętli zamkniętej i automatyczną kompensacją temperatury, zarządzany przez moduł PLC dla maksymalnej dokładności.
- Bezpieczne pozycjonowanie PCB: Uchwyt w rowku V z elastycznym mocowaniem chroni PCB przed odkształceniami podczas nagrzewania lub chłodzenia. Kompatybilny z każdym rozmiarem pakietu BGA.
- Skuteczne chłodzenie: Wydajny wentylator przepływu krzyżowego szybko chłodzi płytę, poprawiając efektywność procesu. Dodatkowo zawiera wbudowaną pompę próżniową i zewnętrzny piórko ssące do szybkiej manipulacji układami.
- Bezpieczeństwo i certyfikacja: Certyfikat CE, przycisk awaryjnego zatrzymania, automatyczne wyłączenie w razie wypadku oraz podwójna ochrona przed przegrzaniem.
- System wizyjny CCD: Umożliwia precyzyjną kontrolę wizualną podczas procesu lutowania i rozlutowywania, ułatwiając krytyczny nadzór nad topieniem.
Specyfikacja techniczna:
| Nº | Parametr | Szczegóły |
|---|---|---|
| 1 | Moc całkowita | 4800 W |
| 2 | Górny grzejnik | 800 W |
| 3 | Dolny grzejnik | Drugi grzejnik 1200 W, trzeci grzejnik IR 2700 W |
| 4 | Zasilanie | AC 220V ±10%, 50/60 Hz |
| 5 | Wymiary | 635 × 600 × 560 mm |
| 6 | Pozycjonowanie | Rowek V, regulowany uchwyt PCB we wszystkich kierunkach z zewnętrznym uniwersalnym mocowaniem |
| 7 | Kontrola temperatury | Czujnik typu K, pętla zamknięta, dokładność ±3 °C |
| 8 | Rozmiar PCB | Maks. 410 × 370 mm, min. 20 × 20 mm |
| 9 | Wybór elektryczny | Czuły moduł kontroli temperatury + ekran dotykowy (Tajwan) + PLC Delta |
| 10 | Masa netto | 50 kg |
Typowe zastosowania:
Stacja Mlink X2 jest idealna do naprawy i reworku płytek elektronicznych z komponentami BGA, zapewniając precyzyjną kontrolę temperatury i pozycjonowania, aby uniknąć uszkodzeń płytek. Nadaje się do serwisów naprawy elektroniki, produkcji oraz konserwacji urządzeń elektronicznych.
Kompatybilność: Kompatybilna z szeroką gamą rozmiarów pakietów BGA oraz płytek PCB w podanych zakresach, co pozwala na zastosowanie w wielu aplikacjach elektronicznych.
Ta profesjonalna stacja lutownicza to pewna inwestycja dla osób poszukujących jakości, precyzji i bezpieczeństwa w procesach reballingu oraz lutowania BGA.
- Precyzyjna regulacja osi X, Y i Z dla szybkiego i dokładnego pozycjonowania
- Ekran dotykowy HD z kontrolą PCL i wieloma profilami pracy
- Trzy niezależne strefy grzania z kontrolą temperatury ±3 °C
- Obrotowe o 360° dysze gorącego powietrza z magnesem do łatwej wymiany
- Importowany termopar typu K z kontrolą w pętli zamkniętej i automatyczną kompensacją
- Uchwyt w rowku V chroniący PCB i kompatybilność ze wszystkimi rozmiarami BGA
- Wentylator przepływu krzyżowego i wbudowana pompa próżniowa dla większej wydajności
- Certyfikat CE, awaryjne zatrzymanie i podwójna ochrona przed przegrzaniem
- System wizyjny CCD do precyzyjnego nadzoru procesu lutowania
- Kompaktowe wymiary i masa 50 kg dla stabilności i profesjonalnej obsługi
Pytania i odpowiedzi klientów
Jakiego rodzaju precyzyjną regulację oferuje Stacja Mlink X2 w osiach X, Y i Z i jakie daje to korzyści?
Stacja Mlink X2 wykorzystuje prowadnice liniowe w osiach X, Y i Z, co umożliwia precyzyjną regulację i szybkie pozycjonowanie z wysoką dokładnością. Ogranicza to błędy przy ustawianiu i poprawia powtarzalność w pracach rework BGA w porównaniu z klasycznymi mechanizmami ślizgowymi lub prostymi łożyskami.
Jakie są wymiary, przybliżona waga i co dokładnie zawiera pudełko po otrzymaniu Stacji Mlink X2?
Szczegółowe informacje o wymiarach i wadze nie są podane w skrócie, ale zwykle wynoszą około 40–50 kg i około 600x600x600 mm w podobnych stacjach. W pudełku zazwyczaj znajduje się stacja, ekran dotykowy, zestaw wymiennych dysz, magnes, przewody i instrukcja. Zalecam potwierdzenie dokładnych danych u dystrybutora.
Czy jest kompatybilna z różnymi typami i rozmiarami dysz oraz jak się je wymienia?
Tak, stacja obsługuje szeroką gamę dysz hot air, które mogą obracać się o 360° i są mocowane magnetycznie, co umożliwia szybką i bezpieczną wymianę bez użycia narzędzi, zwiększając uniwersalność dla różnych formatów komponentów BGA.
Jaka jest całkowita moc stacji Mlink X2?
Całkowita moc wynosi 4800 W, z grzejnikami 800 W, 1200 W i 2700 W dla różnych stref.
Jaki maksymalny rozmiar PCB obsługuje stacja?
Obsługuje płytki PCB do 410 × 370 mm oraz minimalny rozmiar 20 × 20 mm.
Czy stacja ma zabezpieczenia bezpieczeństwa?
Tak, posiada certyfikat CE, przycisk awaryjnego zatrzymania, automatyczne wyłączenie oraz podwójną ochronę przed przegrzaniem.
Czy można niezależnie regulować temperaturę?
Tak, trzy strefy grzania są sterowane niezależnie z dokładnością ±3 °C.
Czy stacja ma system wizyjny do procesu lutowania?
Tak, posiada system wizyjny CCD, który umożliwia precyzyjną kontrolę wizualną podczas lutowania i rozlutowywania.
