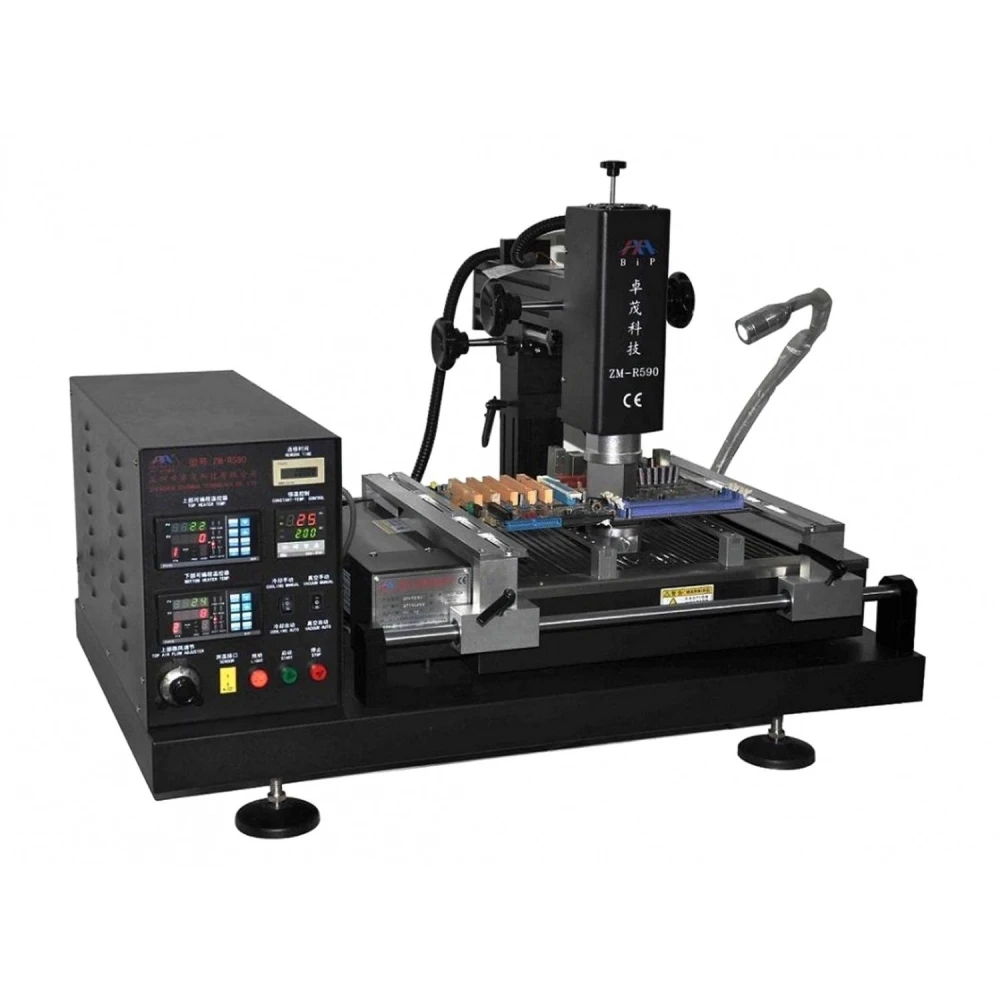

Zhuomao ZM-R590 do lutowania i reballingu BGA
Marka: Zhuomao
VAT w cenie (Bez podatku: 6 450,00 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 7 616,16 zł | -4% |
| 10+ | 7 457,49 zł | -6% |
| 20+ | 7 140,15 zł | -10% |
Zhuomao ZM-R590 to zaawansowane narzędzie zaprojektowane dla profesjonalistów zajmujących się lutowaniem i naprawą urządzeń elektronicznych. Ta stacja wyróżnia się precyzją i wszechstronnością, łącząc nowoczesną technologię, aby zapewnić optymalne rezultaty podczas reballingu BGA i precyzyjnego lutowania.
Wyposażona jest w system liniowego przesuwu, który umożliwia dokładne regulacje i szybkie pozycjonowanie w osiach X, Y i Z, gwarantując wydajną i precyzyjną pracę. Jej bardzo precyzyjny kontroler temperatury posiada port szeregowy do PC oraz zewnętrzny czujnik, umożliwiając połączenie z autorskim oprogramowaniem w celu szczegółowej i spersonalizowanej kontroli.
Stacja posiada trzy niezależne strefy grzania: dwa nagrzewnice gorącego powietrza oraz strefę podgrzewania wstępnego IR (podczerwień), z kontrolą temperatury w zakresie ±3 °C. Górna nagrzewnica jest swobodnie regulowana, a druga może poruszać się pionowo. Dodatkowo obszar IR pozwala regulować pobór mocy, aby dopasować się do różnych potrzeb lutowniczych.
Wśród akcesoriów znajdują się różne dysze gorącego powietrza, które mogą obracać się o 360° i mają magnesy ułatwiające montaż oraz wymianę, także w przypadku opcji niestandardowych. Stacja wykorzystuje importowany, bardzo precyzyjny termoparę typu K z kontrolą w pętli zamkniętej oraz automatycznym systemem kompensacji temperatury.
Aby chronić płytki PCB podczas procesu, stacja zawiera uchwyt w kształcie rowka V z elastycznym elementem, który zapobiega odkształceniom spowodowanym nagrzewaniem lub chłodzeniem. Jest kompatybilna z każdym rozmiarem układu BGA, od 20×20 mm do maksymalnie 420×390 mm.
Wydajność poprawia mocny wentylator przepływu krzyżowego, który szybko chłodzi płytkę PCB. Dodatkowo urządzenie ma wewnętrzną pompę próżniową i zewnętrzny piórko ssące do szybkiego i precyzyjnego podnoszenia układów. Po zakończeniu procesów rozlutowywania i lutowania stacja emituje wcześniejsze alerty dla większego bezpieczeństwa i kontroli.
Urządzenie posiada certyfikat CE, przycisk awaryjnego zatrzymania oraz automatyczne zabezpieczenie przed wyłączeniem w przypadku nieprawidłowych zdarzeń, a także podwójną ochronę przed przegrzaniem, aby zapewnić bezpieczeństwo użytkownika i sprzętu.
Główne specyfikacje techniczne
- Moc całkowita: 4700W
- Górna nagrzewnica: 800W
- Dolne nagrzewnice: Druga nagrzewnica 1200W, nagrzewnica IR 2700W
- Zasilanie: AC220V±10%, 50/60Hz
- Wymiary: 810×500×690 mm
- Pozycjonowanie: Rowek V z regulowanym uchwytem i zewnętrznym uniwersalnym akcesorium
- Kontrola temperatury: Czujnik typu K, obwód zamknięty, dokładność ±3°
- Obsługiwany rozmiar PCB: Od 20×20 mm do 420×390 mm
- Waga: 45 kg
Zastosowanie i kompatybilność
Zhuomao ZM-R590 to idealne rozwiązanie dla serwisów elektronicznych, które wymagają precyzji podczas lutowania i naprawy komponentów BGA. Jej konstrukcja umożliwia pracę z szeroką gamą rozmiarów płytek i układów, ułatwiając reballing, rozlutowywanie i lutowanie z zaawansowaną kontrolą termiczną. Jest kompatybilna z autorskim oprogramowaniem do szczegółowej kontroli i dostosowuje się do potrzeb profesjonalistów poszukujących wydajności i bezpieczeństwa w swoich procesach.
- Bardzo precyzyjna kontrola temperatury z czujnikiem typu K i obwodem zamkniętym
- Trzy niezależne strefy grzania: dwie gorącego powietrza i jedna na podczerwień
- Szybkie i dokładne pozycjonowanie w osiach X, Y, Z dzięki systemowi liniowego przesuwu
- Regulowany uchwyt V do ochrony PCB i dopasowania do różnych rozmiarów
- Mocny wentylator przepływu krzyżowego do szybkiego chłodzenia
- Zintegrowana pompa próżniowa i zewnętrzne piórko ssące do manipulacji układami
- Obrotowe o 360° dysze gorącego powietrza z łatwym montażem magnetycznym
- Certyfikat CE, system awaryjnego zatrzymania i ochrona przed przegrzaniem
Pytania i odpowiedzi klientów
Jakie zalety oferuje potrójna strefa grzania (dwie powietrzne i jedna IR) w porównaniu z konwencjonalnymi stacjami BGA?
Stacja Zhuomao Zm-R590 ma dwie strefy grzania powietrzem i jedną na podczerwień (IR), co pozwala na zoptymalizowaną i segmentowaną kontrolę profilu termicznego. Ułatwia to rework BGA dla różnych rozmiarów i zapobiega miejscowemu przegrzewaniu PCB. W porównaniu z modelami tylko z gorącym powietrzem zmniejsza się odkształcenie PCB i poprawia skuteczność lutowania oraz rozlutowywania.
Jakie są wymiary i waga stacji? Co zawiera zestaw?
Stacja ma wymiary około 880 mm (długość) x 600 mm (szerokość) x 620 mm (wysokość) i waży 65 kg. Zawartość opakowania zwykle obejmuje główną stację, zestawy wymiennych dysz, pompę próżniową, pen do zasysania, akcesoria do mocowania PCB oraz instrukcję obsługi. Może się to nieznacznie różnić w zależności od dostawcy.
Jakie wymagania dotyczące zasilania i kompatybilności ma Zm-R590 do prawidłowej instalacji?
Zm-R590 wymaga zasilania 230 V AC, 50/60 Hz, przy maksymalnym poborze mocy 5500 W. Jest kompatybilna z PC do monitorowania i sterowania przez port szeregowy. Kluczowe jest zapewnienie uziemienia i odpowiednich zabezpieczeń elektrycznych; przed instalacją należy sprawdzić zgodność portu szeregowego z systemem operacyjnym.
Jaką konserwację prewencyjną zaleca się, aby wydłużyć żywotność i uniknąć częstych awarii?
Zaleca się regularnie kontrolować i czyścić filtry, sprawdzać stan dysz oraz weryfikować kalibrację termopar i czujników. Należy unikać gromadzenia się kurzu w strefach wentylacji i raz w roku sprawdzać stan systemu próżniowego. Prawidłowa konserwacja zmniejsza liczbę problemów, takich jak błędy temperatury czy awarie zasysania.
Jakie systemy bezpieczeństwa posiada stacja i jaką normę spełnia do użytku w profesjonalnych warsztatach?
Urządzenie ma przycisk awaryjnego zatrzymania, automatyczne wyłączanie w razie incydentów, podwójny system ochrony przed przegrzaniem oraz alarmy wizualne i dźwiękowe. Posiada certyfikat CE, spełniając europejskie normy dla urządzeń elektrycznych stosowanych w laboratoriach i warsztatach (bezpieczeństwo elektryczne i kompatybilność elektromagnetyczna).
Jakie rozmiary PCB obsługuje Zhuomao ZM-R590?
Obsługuje płytki PCB od minimalnego rozmiaru 20×20 mm do maksymalnego 420×390 mm.
Czy stacja umożliwia sterowanie temperaturą przez oprogramowanie?
Tak, ma port szeregowy do PC i może być podłączona do autorskiego oprogramowania w celu precyzyjnej kontroli temperatury.
Jakie zabezpieczenia bezpieczeństwa ma ta stacja?
Ma przycisk awaryjnego zatrzymania, automatyczne wyłączenie w przypadkach nieprawidłowych oraz podwójną ochronę przed przegrzaniem.
Jaka jest łączna moc stacji i poszczególnych stref grzania?
Łączna moc wynosi 4700W, z czego 800W przypada na górną nagrzewnicę, 1200W na drugą nagrzewnicę i 2700W na nagrzewnicę IR.
Czy Zhuomao ZM-R590 jest obecnie dostępna?
Obecnie produkt jest niedostępny. Zaleca się kontakt w sprawie przyszłych dostaw.
