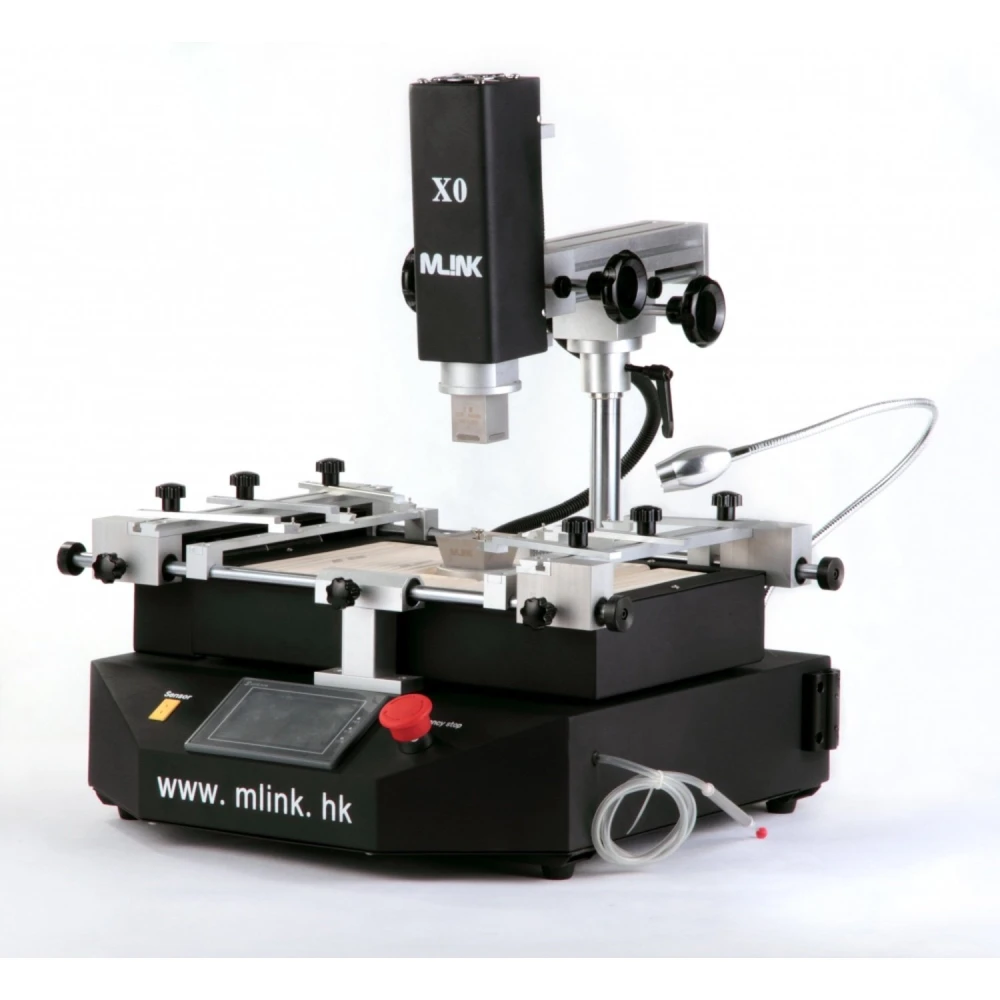

Stacja reballing BGA Mlink X0 z zaawansowaną kontrolą temperatury
Marka: Mlink
VAT w cenie (Bez podatku: 3 005,70 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 3 549,13 zł | -4% |
| 10+ | 3 475,19 zł | -6% |
| 20+ | 3 327,31 zł | -10% |
Stacja reballing BGA Mlink X0 to profesjonalna stacja lutownicza przeznaczona do precyzyjnych prac przy komponentach BGA oraz naprawie płytek PCB. Stacja wyróżnia się wysoką dokładnością i zaawansowaną kontrolą, która zapewnia optymalne rezultaty w procesach lutowania i rozlutowywania.
Mlink X0 posiada liniowy system przesuwu dla osi X, Y i Z, umożliwiający precyzyjne regulacje oraz szybkie pozycjonowanie z wysoką dokładnością i sprawną obsługą. Wysokiej rozdzielczości ekran dotykowy oraz sterowanie PLC ułatwiają konfigurację i zapisywanie wielu profili, a także oferują zabezpieczenie hasłem i natychmiastową analizę krzywych temperatury.
Urządzenie ma trzy niezależne strefy grzania: dwa nagrzewnice gorącego powietrza oraz jedną nagrzewnicę podczerwieni do podgrzewania wstępnego, z kontrolą temperatury w zakresie ±3 °C. Górna nagrzewnica jest swobodnie regulowana, druga może poruszać się pionowo, a trzecia pozwala regulować pobór mocy. Dodatkowo oferuje różne dysze gorącego powietrza obracające się o 360° z magnesem, co ułatwia montaż i wymianę, oraz dolną nagrzewnicę podczerwieni zapewniającą równomierne nagrzewanie płytki PCB.
Aby chronić płytkę podczas procesu, zastosowano regulowany we wszystkich kierunkach uchwyt w kształcie V z zewnętrznym uniwersalnym akcesorium, które zapobiega odkształceniom spowodowanym ciepłem lub zimnem. Stacja zawiera także wydajny wentylator przepływu krzyżowego do szybkiego chłodzenia oraz zintegrowaną pompę próżniową z zewnętrznym piórem ssącym do szybkiej manipulacji układami.
Wśród funkcji bezpieczeństwa znajdują się certyfikat CE, przycisk awaryjnego zatrzymania, automatyczne wyłączenie w razie wypadku oraz podwójna ochrona przed przegrzaniem. System wizyjny CCD umożliwia precyzyjną kontrolę wizualną podczas procesu lutowania i rozlutowywania BGA.
Najważniejsze cechy
- Moc całkowita: 4400W
- Górna nagrzewnica: 800W
- Dolne nagrzewnice: druga nagrzewnica 800W, trzecia IR 2300W
- Zasilanie: AC220V ±10%, 50/60Hz
- Wymiary: 600×600×500 mm
- Regulowany uchwyt PCB typu V-groove zapobiegający odkształceniom
- Kontrola temperatury z czujnikiem typu K w pętli zamkniętej, dokładność ±3°C
- Maksymalny rozmiar PCB: 410×330 mm; minimalny: 20×20 mm
- Sterowanie elektryczne z modułem o wysokiej czułości i 4" ekranem dotykowym kompatybilnym z Mitsubishi PLC
- Waga netto: 30 kg
Typowe zastosowania
Stacja Mlink X0 jest idealna dla profesjonalistów zajmujących się naprawą i reballingiem układów BGA na płytkach elektronicznych, zapewniając precyzję pozycjonowania i kontrolę termiczną, aby uniknąć uszkodzeń wrażliwych komponentów. System wizyjny i zaawansowane sterowanie ułatwiają monitorowanie procesu i uzyskiwanie powtarzalnych rezultatów.
Kompatybilność
Kompatybilna z każdym rozmiarem obudowy BGA dzięki regulowanemu uchwytowi oraz elastycznej konfiguracji temperatury i mocy. Odpowiednia do płytek PCB o różnych wymiarach w podanych zakresach.
- Moc całkowita 4400W dla wydajnego nagrzewania
- Trzy niezależne strefy grzania z precyzją ±3°C
- Wysokiej rozdzielczości ekran dotykowy i sterowanie PLC do własnych profili
- System wizyjny CCD do kontroli podczas lutowania i rozlutowywania
- Regulowany uchwyt V-groove chroniący PCB przed odkształceniami
- Zintegrowana pompa próżniowa i zewnętrzne pióro ssące do szybkiej manipulacji
- Wentylator przepływu krzyżowego do szybkiego i efektywnego chłodzenia
- Certyfikat CE, awaryjne zatrzymanie i ochrona przed przegrzaniem
- Obracane o 360° dysze gorącego powietrza z magnesem dla łatwej wymiany
- Kompatybilna z płytkami PCB do 410×330 mm i układami BGA dowolnego rozmiaru
Pytania i odpowiedzi klientów
Jakie główne funkcje wyróżniają Stację Mlink X0 na tle innych stacji do reworku BGA?
Mlink X0 wyróżnia się precyzyjną regulacją w osiach X, Y i Z, ekranem dotykowym HD z kontrolą PLC i konfigurowalnymi profilami, trzema niezależnymi strefami grzania (dwie hot air i jedna IR), kontrolą temperatury z wykorzystaniem wysokoprecyzyjnego termopary typu K oraz obrotowymi dyszami z szybkim systemem wymiany. Zapewnia to większą kontrolę termiczną, powtarzalność i elastyczność niż w modelach podstawowych, co jest szczególnie korzystne przy wymagających procesach lub złożonych PCB.
Z jakich materiałów wykonana jest Stacja Mlink X0, jakie ma wymiary i wagę? Co znajduje się w zestawie?
Korpus wykonano ze stali i aluminium, a elementy elektroniczne są certyfikowane; panel sterowania jest ze szkła hartowanego. Przybliżone wymiary to 850 mm × 630 mm × 640 mm, a całkowita waga wynosi około 75 kg. W pudełku znajduje się stacja główna, zestaw dysz hot-air (zwykle 4–5 szt.), przewody zasilające, czujnik termopary, zestaw mocujący, instrukcja oraz podstawowe części zamienne.
Jakich wymagań dotyczących zasilania i łączności wymaga Stacja Mlink X0? Czy jest kompatybilna z sieciami elektrycznymi różnych regionów?
Zwykle pracuje przy 220 V AC, 50/60 Hz, przy maksymalnym poborze mocy szacowanym na 4500 W. Wtyczka i okablowanie spełniają normy europejskie; w innych regionach może być potrzebny adapter lub konwersja napięcia. Należy sprawdzić, czy instalacja elektryczna obsłuży wskazany pobór mocy, aby uniknąć przerw w pracy lub uszkodzeń.
Jaki jest zakres regulacji temperatury i dokładność stref grzania w Stacji Mlink X0?
Strefy hot air mogą być sterowane niezależnie i jednocześnie, w zakresie od 100 °C do 450 °C, z dokładnością ±3 °C dzięki detekcji z termopary typu K i pracy w pętli zamkniętej. Podgrzewacz wstępny IR również ma regulację mocy i temperatury. Stacja obsługuje tworzenie złożonych profili termicznych w wielu etapach.
Czy Mlink X0 wymaga zalecanej konserwacji i jak trwały jest sprzęt przy intensywnym użytkowaniu?
Zaleca się okresowe czyszczenie kanałów powietrznych oraz kontrolę dysz i czujników temperatury. Żywotność elementów grzejnych zwykle przekracza 2000 cykli pracy, choć czynniki takie jak kurz czy nadmierna eksploatacja mogą ją skrócić. Kluczowe części zamienne są dostępne, a podstawowe czynności serwisowe może wykonać użytkownik techniczny.
Czy stacja Mlink X0 jest dostępna w magazynie?
Obecnie stacja Mlink X0 jest niedostępna.
Jaki rodzaj kontroli temperatury ma stacja Mlink X0?
Ma kontrolę temperatury w pętli zamkniętej z czujnikiem typu K i dokładnością ±3°C.
Z jakimi rozmiarami PCB jest kompatybilna stacja Mlink X0?
Jest kompatybilna z płytkami PCB o maksymalnym rozmiarze 410×330 mm i minimalnym 20×20 mm.
Czy stacja Mlink X0 ma system wizyjny?
Tak, posiada system wizyjny CCD do precyzyjnej kontroli wizualnej podczas lutowania i rozlutowywania BGA.
Jaka jest moc stacji Mlink X0?
Ma moc całkowitą 4400W, z nagrzewnicami 800W, 800W i 2300W odpowiednio.
