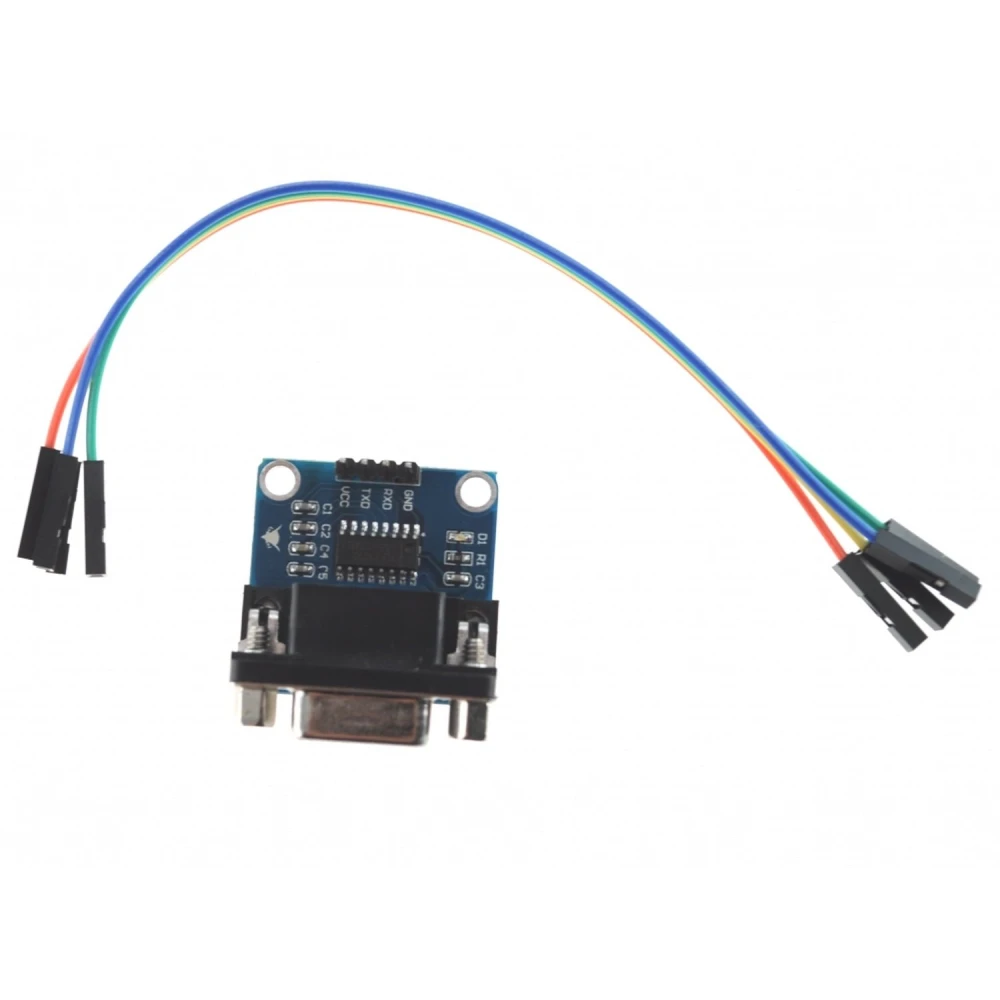

Konwerter RS232 na TTL MAX3232 - adapter do połączeń szeregowych i TTL
Marka: satkit
VAT w cenie (Bez podatku: 12,90 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 15,23 zł | -4% |
| 10+ | 14,44 zł | -9% |
| 20+ | 12,69 zł | -20% |
Konwerter RS232 na TTL MAX3232 to moduł adaptera zaprojektowany do ułatwienia komunikacji między urządzeniami korzystającymi ze standardu RS232 a tymi, które pracują w poziomach TTL, szczególnie w projektach elektronicznych i Arduino.
Główne cechy:
- Moduł adaptera z RS232 na poziomy TTL.
- Umożliwia podłączenie urządzenia z portem szeregowym RS232 do urządzenia pracującego w poziomach TTL.
- Kompatybilny z logiką TTL 3.3V, idealny do mikrokontrolerów i płytek Arduino.
- Zapewnia sygnały TX i RX oraz zasilanie; nie zawiera kontroli przepływu.
Specyfikacja techniczna:
- Interfejs RS232 do połączenia z tradycyjnymi urządzeniami.
- Wyjście TTL kompatybilne z logiką 3.3V.
- Przesyłane sygnały: TX (transmisja) i RX (odbiór).
- Zasilanie dla strony TTL w zestawie.
Typowe zastosowania:
- Podłączanie komputerów lub urządzeń z portem szeregowym RS232 do mikrokontrolerów lub płytek Arduino.
- Projekty automatyki i sterowania wymagające komunikacji szeregowej między różnymi poziomami napięcia.
- Adaptacja sygnałów do prac rozwojowych i testów elektronicznych.
Kompatybilność:
Ten konwerter jest kompatybilny z urządzeniami pracującymi w poziomach TTL 3.3V, takimi jak wiele płytek Arduino i inne mikrokontrolery. Nie zawiera kontroli przepływu, dlatego należy uwzględnić to ograniczenie w zastosowaniach, które tego wymagają.
Konwerter RS232 na TTL MAX3232 to niezbędne narzędzie dla osób pracujących z elektroniką, które potrzebują w prosty i skuteczny sposób dopasować sygnały szeregowe między różnymi standardami napięcia.
- Moduł adaptera z RS232 na poziomy TTL kompatybilny z logiką 3.3V
- Umożliwia podłączenie urządzeń z portem szeregowym RS232 do urządzeń TTL
- Zapewnia sygnały TX i RX oraz zasilanie, bez kontroli przepływu
- Idealny do projektów z Arduino i mikrokontrolerami
- Ułatwia komunikację między różnymi poziomami napięcia w transmisji szeregowej
Pytania i odpowiedzi klientów
Jakiego napięcia zasilania wymaga konwerter i jakie są jego granice pracy?
Konwerter RS232 na TTL z układem MAX3232 pracuje zwykle przy zasilaniu 3,3 V do 5,5 V, przy czym 5 V jest najczęstszą wartością. Działa stabilnie w tym zakresie, zarówno po stronie wejścia RS232, jak i podczas konwersji do logiki TTL zgodnej z 3,3 V.
Jakie są wymiary fizyczne adaptera i co zawiera pudełko przy zakupie?
Moduł zwykle ma około 35 mm x 15 mm x 12 mm i waży mniej niż 10 g. Pudełko zazwyczaj zawiera tylko zmontowany adapter; przewody i inne akcesoria zwykle nie są dołączone, więc trzeba je dokupić osobno, jeśli są potrzebne.
Jak podłączyć konwerter do płytki takiej jak Arduino i jakie środki ostrożności należy zachować?
Połączenie polega na podłączeniu pinu TX modułu do RX Arduino oraz RX modułu do TX Arduino, a także masy (GND). Kluczowe jest, aby zasilanie mieściło się w akceptowanych parametrach i nie odwracać połączeń, aby zapobiec uszkodzeniom elektrycznym.
Jak ten konwerter wypada w porównaniu z innymi adapterami USB na TTL pod względem kompatybilności i zastosowania?
Ten model konwertuje konkretnie sygnały RS232 (zwykle ±12 V) na TTL 3,3 V, co czyni go przydatnym dla starszych urządzeń z portem szeregowym. Adaptery USB na TTL oferują dodatkowo interfejs USB, więc są lepsze, jeśli komputer docelowy nie ma portu RS232. Ten konwerter jest prostszy, ale mniej uniwersalny w nowoczesnych zastosowaniach.
Do czego służy konwerter RS232 na TTL MAX3232?
Służy do adaptacji sygnałów komunikacji szeregowej między urządzeniem z portem RS232 a urządzeniami korzystającymi z poziomów TTL, ułatwiając połączenie między nimi.
Czy jest kompatybilny z płytkami Arduino?
Tak, jest kompatybilny z płytkami Arduino pracującymi z logiką TTL 3.3V, umożliwiając komunikację szeregową między Arduino a urządzeniami RS232.
Czy zawiera kontrolę przepływu?
Nie, ten moduł zapewnia tylko sygnały TX i RX oraz zasilanie, ale nie ma kontroli przepływu.
Jakie poziomy napięcia obsługuje strona TTL?
Strona TTL jest kompatybilna z logiką 3.3 V, powszechną w wielu mikrokontrolerach i płytkach Arduino.
Czy jest dostępny do natychmiastowej wysyłki?
Obecnie produkt jest wyprzedany i niedostępny do natychmiastowej wysyłki.
