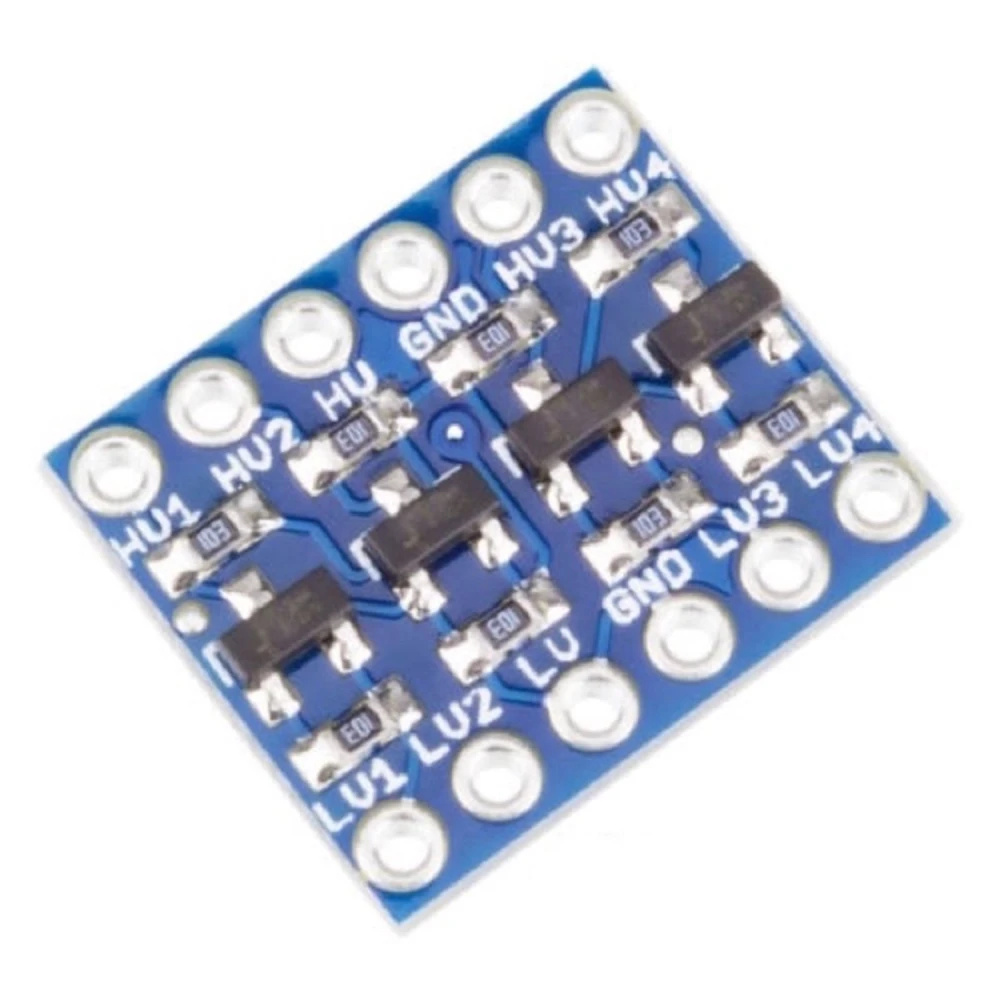

Level Shifter - dwukierunkowy konwerter poziomów logicznych 4 kanały 5V na 3.3V
Marka: satkit
8,99zł
VAT w cenie (Bez podatku: 7,31 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 8,63 zł | -4% |
| 10+ | 8,18 zł | -9% |
| 20+ | 6,74 zł | -25% |
Ograniczona dostępność
Dostawa standardowa
Pt, Maj 8 - Wt, Maj 12
Dostawa ekspresowa
Śr, Maj 6 - Czw, Maj 7
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
Konwerter poziomów logicznych 5V na 3.3V to niezbędne urządzenie w projektach elektronicznych, które wymagają komunikacji sygnałów między komponentami o różnych poziomach napięcia. Ten dwukierunkowy level shifter 4-kanałowy pozwala konwertować sygnały z 5V na 3.3V i odwrotnie, zapewniając kompatybilność oraz bezpieczeństwo układów.
Ten konwerter działa nie tylko dla 5V i 3.3V, ale jest również kompatybilny z niższymi poziomami, takimi jak 2.8V i 1.8V, co czyni go wszechstronnym w różnych zastosowaniach. Jego konstrukcja pozwala, aby każdy kanał obsługiwał konwersję niezależnie, ułatwiając połączenie mikrokontrolerów, czujników i innych urządzeń elektronicznych.
Główne cechy:
- Dwukierunkowy konwerter sygnałów logicznych między 5V i 3.3V.
- 4 kanały dla poziomu wysokiego (HV) i 4 kanały dla poziomu niskiego (LV).
- Kompatybilny z poziomami napięcia 1.8V, 2.8V, 3.3V i 5V.
- Łatwy w użyciu: wymaga jedynie zasilania z dwóch źródeł napięcia i podłączenia do masy.
- Rozstaw pinów 2.54 mm dla łatwej integracji z płytkami stykowymi lub płytkami rozwojowymi.
- Kompaktowe wymiary 16x13 mm, idealne do projektów z ograniczoną ilością miejsca.
- W zestawie 2 listwy pinów do łatwego podłączenia.
- Nowy produkt wysokiej jakości, zapakowany w worek antystatyczny.
Typowe zastosowania:
- Dopasowanie sygnałów między mikrokontrolerami pracującymi na różnych napięciach, takimi jak Arduino i Raspberry Pi.
- Łączenie czujników i modułów wymagających różnych poziomów logicznych.
- Projekty elektroniczne, w których trzeba chronić elementy wrażliwe na wyższe napięcia.
- Tworzenie i prototypowanie układów cyfrowych z wieloma poziomami napięcia.
Kompatybilność: Ten konwerter jest kompatybilny z każdym urządzeniem wykorzystującym standardowe poziomy logiczne od 1.8V do 5V, w tym z płytkami Arduino i innymi popularnymi mikrokontrolerami.
Aby go użyć, wystarczy podłączyć pin HV do wysokiego napięcia (na przykład 5V), pin LV do niskiego napięcia (na przykład 3.3V) oraz pin GND do wspólnej masy. Następnie podłącz sygnały do odpowiednich kanałów, aby moduł automatycznie wykonał dwukierunkową konwersję.
Ten moduł to praktyczne i ekonomiczne rozwiązanie, które pomaga uniknąć uszkodzeń spowodowanych niezgodnością napięć i zapewnia niezawodną komunikację w projektach elektronicznych.
- Dwukierunkowy konwerter poziomów logicznych 5V na 3.3V i odwrotnie
- 4 kanały dla poziomu wysokiego (HV) i 4 kanały dla poziomu niskiego (LV)
- Kompatybilny z napięciami 1.8V, 2.8V, 3.3V i 5V
- Rozstaw pinów 2.54 mm dla łatwego podłączenia
- Kompaktowe wymiary 16x13 mm
- W zestawie 2 listwy pinów do podłączenia
- Nowy produkt wysokiej jakości w woreczku antystatycznym
Pytania i odpowiedzi klientów
Jakie są wymiary fizyczne, waga modułu i co dokładnie znajduje się w opakowaniu?
Moduł ma wymiary 16 mm x 13 mm i standardowy rozstaw pinów 2,54 mm. Waga wynosi mniej niż 5 g. W pudełku znajduje się 1 płytka konwertera i 2 listwy pinów, wszystko zabezpieczone w antystatycznym woreczku.
Jaki maksymalny prąd może obsłużyć każdy kanał dwukierunkowy i jaka jest zalecana maksymalna częstotliwość przełączania?
Każdy kanał może obsługiwać prądy do 10 mA i nadaje się do częstotliwości przełączania do 100 kHz. Powyżej tych wartości mogą wystąpić pogorszenie kształtu sygnału i znaczne opóźnienia propagacji.
Jakie są różnice między tym konwerterem dwukierunkowym a innymi modelami jednokierunkowymi dostępnymi na rynku?
Ten model umożliwia przesyłanie sygnałów w obu kierunkach dla każdego kanału bez zmiany okablowania, podczas gdy modele jednokierunkowe pozwalają na konwersję tylko w jednym kierunku. Daje to większą elastyczność w zastosowaniach mieszanych, ale wymaga prawidłowej konfiguracji poziomów HV i LV.
Jakie środki bezpieczeństwa i normy należy uwzględnić podczas instalacji i użytkowania?
Moduł należy obsługiwać w warunkach antystatycznych i montować wyłącznie przy wyłączonym zasilaniu, aby uniknąć uszkodzeń spowodowanych wyładowaniami ESD. Nie jest certyfikowany do zastosowań przemysłowych krytycznych ani medycznych; nadaje się do projektów, prototypów i edukacji zgodnie z normami niskonapięciowymi.
Do czego służy konwerter poziomów logicznych 5V na 3.3V?
Służy do dopasowania sygnałów elektrycznych między urządzeniami pracującymi na różnych napięciach, zapobiegając uszkodzeniom i zapewniając prawidłową komunikację.
Ile kanałów ma ten konwerter poziomów logicznych?
Ten moduł ma 4 kanały dla poziomu wysokiego i 4 kanały dla poziomu niskiego, co pozwala na jednoczesne podłączenie wielu sygnałów.
Czy jest kompatybilny z Arduino?
Tak, jest kompatybilny z Arduino i innymi mikrokontrolerami pracującymi z poziomami logicznymi 3.3V lub 5V.
Jak podłączyć konwerter poziomów logicznych?
Podłącza się go, zasilając piny HV wysokim napięciem (5V), LV niskim napięciem (3.3V) oraz GND do wspólnej masy. Następnie podłącza się sygnały do odpowiednich kanałów.
Czy zawiera akcesoria?
Tak, zawiera 2 listwy pinów ułatwiające podłączenie do płytek stykowych lub płytek rozwojowych.
