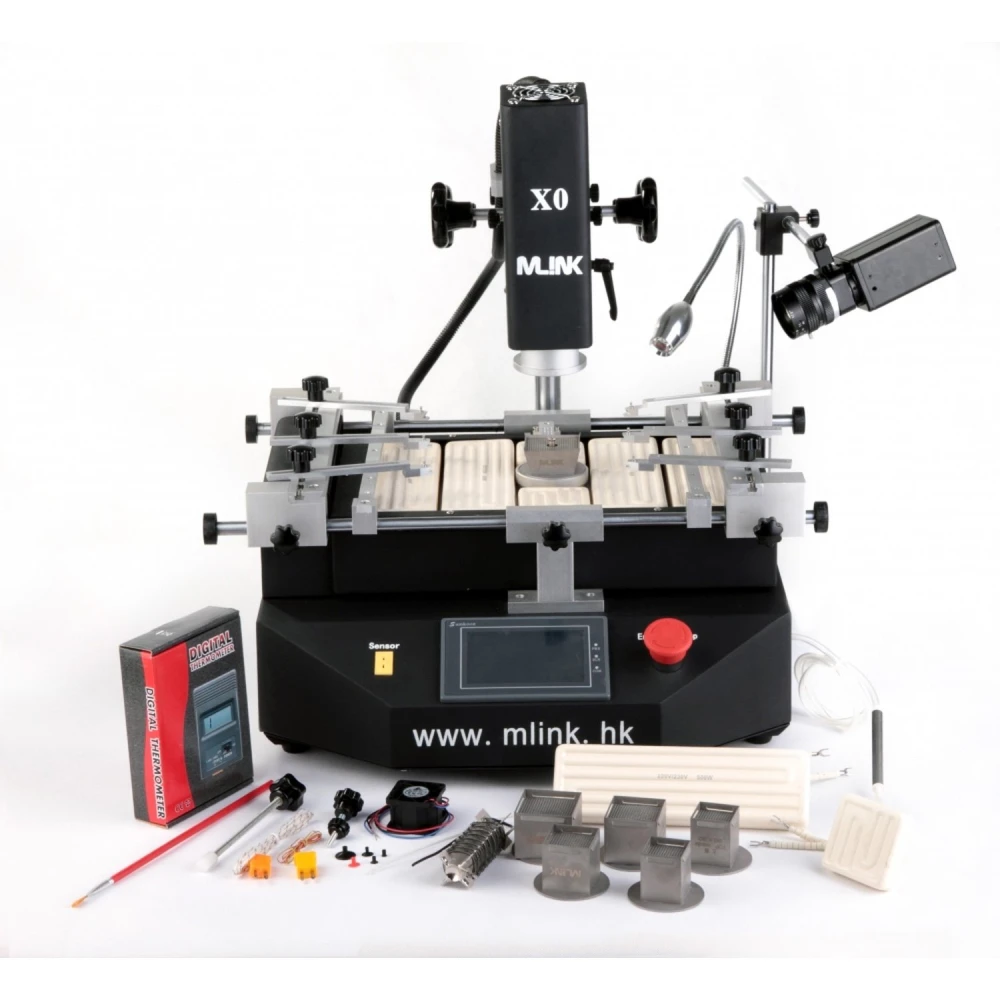

Stacja reballing Mlink X0 z kamerą HD do profesjonalnego lutowania BGA
Marka: Mlink
VAT w cenie (Bez podatku: 3 435,70 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 4 056,87 zł | -4% |
| 10+ | 3 972,36 zł | -6% |
| 20+ | 3 803,32 zł | -10% |
Stacja reballing Mlink X0 z kamerą HD to profesjonalne narzędzie przeznaczone do lutowania i rozlutowywania komponentów BGA z wysoką precyzją i zaawansowaną kontrolą.
Ta stacja posiada system pozycjonowania w osiach X, Y i Z, który umożliwia precyzyjne regulacje oraz szybkie pozycjonowanie, zapewniając sprawną manewrowość podczas pracy.
- Ekran dotykowy o wysokiej rozdzielczości ze sterowaniem PLC, które pozwala zapisywać wiele profili i zabezpieczać je hasłem. Zawiera funkcję natychmiastowej analizy krzywych temperatury dla szczegółowej kontroli.
- Trzy niezależne strefy grzania: dwa nagrzewnice gorącego powietrza i jedna nagrzewnica podczerwieni (IR) do podgrzewania wstępnego. Temperaturę kontroluje się z dokładnością ±3 °C. Górna nagrzewnica jest swobodnie regulowana, a druga może poruszać się pionowo dla optymalnej kontroli. Nagrzewnica IR pozwala regulować zużycie energii.
- Obrotowe dysze gorącego powietrza 360° z magnesem ułatwiającym montaż i wymianę, możliwe do dostosowania do potrzeb. Dolna nagrzewnica IR zapewnia równomierne nagrzewanie płyty PCB.
- Importowany termopar K o wysokiej precyzji z kontrolą w pętli zamkniętej i automatycznym systemem kompensacji temperatury, połączony z modułem PLC dla dokładnej kontroli.
- System pozycjonowania z rowkiem V i elastycznym akcesorium do mocowania PCB, zapobiegającym odkształceniom podczas nagrzewania lub chłodzenia. Kompatybilny z każdym rozmiarem pakietu BGA.
- Mocny wentylator przepływu krzyżowego do szybkiego chłodzenia PCB, zwiększający wydajność procesu. Zawiera zintegrowaną pompę próżniową i zewnętrzny piórko ssące do szybkiej manipulacji układami.
- Systemy bezpieczeństwa z certyfikatem CE z przyciskiem awaryjnego zatrzymania, automatycznym wyłączeniem w razie wypadku oraz podwójną ochroną przed przegrzaniem.
- System wizyjny CCD, który zapewnia precyzyjną kontrolę wizualną podczas procesu lutowania i rozlutowywania BGA, ułatwiając podejmowanie kluczowych decyzji w czasie rzeczywistym.
Specyfikacja techniczna:
| Nº | Charakterystyka | Szczegóły |
|---|---|---|
| 1 | Moc całkowita | 4400W |
| 2 | Górna nagrzewnica | 800W |
| 3 | Dolna nagrzewnica | Druga nagrzewnica 800W, trzecia nagrzewnica IR 2300W |
| 4 | Zasilanie | AC220V ±10%, 50/60Hz |
| 5 | Wymiary | 600×600×500 mm |
| 6 | Pozycjonowanie | Rowek V, regulowany uchwyt PCB w dowolnym kierunku z zewnętrznym uniwersalnym akcesorium |
| 7 | Kontrola temperatury | Czujnik typu K, kontrola w pętli zamkniętej, dokładność ±3°C |
| 8 | Rozmiar PCB | Maks. 410×330 mm, Min. 20×20 mm |
| 9 | Wybór elektryczny | Wysoce czuły moduł kontroli temperatury + ekran dotykowy 4" + kompatybilny z Mitsubishi PLC |
| 10 | Waga netto | 30 kg |
Stacja reballing Mlink X0 z kamerą HD jest idealna dla techników i profesjonalistów zajmujących się naprawą elektroniki, którzy potrzebują niezawodnego i precyzyjnego sprzętu do lutowania BGA. Jej system wizyjny i zaawansowana kontrola gwarantują wysoką jakość rezultatów w delikatnych procesach.
- Precyzyjne pozycjonowanie w osiach X, Y, Z z szybkim ustawianiem i wysoką dokładnością
- Ekran dotykowy HD ze sterowaniem PLC i ochroną hasłem
- Trzy niezależne strefy grzania: dwie gorącym powietrzem i jedna IR
- Obrotowe dysze 360° z magnesem do łatwej wymiany i personalizacji
- Importowany termopar typu K z kontrolą w pętli zamkniętej i automatyczną kompensacją
- Rowek V z elastycznym akcesorium zapobiegającym odkształceniu PCB
- Mocny wentylator do szybkiego chłodzenia i zintegrowana pompa próżniowa
- System bezpieczeństwa CE z awaryjnym zatrzymaniem i podwójną ochroną przed przegrzaniem
- System wizyjny CCD do kontroli wizualnej podczas lutowania i rozlutowywania
- Kompatybilna z PCB o maksymalnym rozmiarze 410×330 mm i minimalnym 20×20 mm
Pytania i odpowiedzi klientów
Jakie są główne materiały, wymiary i przybliżona waga Stacji Mlink X0 z kamerą HD?
Stacja Mlink X0 łączy metalową konstrukcję ze stali i anodowanego aluminium na prowadnicach. Przybliżone wymiary to 460 mm x 510 mm x 430 mm, a waga wynosi około 24 kg. Zestaw obejmuje stację, kamerę HD, wymienne dysze oraz akcesoria montażowe.
Jakie wymagania dotyczące podłączenia i kompatybilności elektrycznej ma to urządzenie?
Mlink X0 pracuje z zasilaniem 220 V AC ±10%, 50/60 Hz i wymaga bezpiecznego uziemienia. Szacowany maksymalny pobór mocy wynosi 3.3 kW. Jest uniwersalnie kompatybilna ze standardowymi PCB i umożliwia pracę z dyszami w wielu rozmiarach.
Jakie okresowe czynności serwisowe zaleca producent, aby zapewnić długą żywotność i precyzję stacji?
Zaleca się regularne czyszczenie filtrów i dysz, sprawdzanie połączeń elektrycznych oraz termopar, kalibrację kamery i czujników temperatury co 6 miesięcy, a także smarowanie prowadnic liniowych odpowiednim smarem.
Jak system trzech stref grzania wypada w porównaniu z alternatywami dwustrefowymi pod względem kontroli termicznej?
System trzech stref w Mlink X0, z dwoma nagrzewnicami hot air i jednym podgrzewaczem wstępnym IR, zapewnia większą równomierność i precyzję termiczną (kontrola ±3 °C), co jest idealne dla wielowarstwowych PCB lub BGA. Systemy dwustrefowe zwykle mają ograniczenia w jednorodności przy bardziej złożonych pracach.
Czy stacja Mlink X0 z kamerą HD jest dostępna do zakupu?
Obecnie stacja reballing Mlink X0 z kamerą HD jest niedostępna.
Jakie rozmiary PCB obsługuje ta stacja?
Obsługuje płyty PCB o maksymalnym rozmiarze 410×330 mm i minimalnym 20×20 mm.
Jakie systemy bezpieczeństwa zawiera stacja?
Posiada certyfikat CE, awaryjne zatrzymanie, automatyczne wyłączenie w razie wypadku oraz podwójną ochronę przed przegrzaniem.
Czy stacja pozwala zapisywać profile temperatury?
Tak, jej sterowanie PLC pozwala zapisywać wiele profili i zabezpieczać je hasłem.
Jakiego typu kontroli temperatury używa?
Używa czujnika typu K z kontrolą w pętli zamkniętej i automatyczną kompensacją, z dokładnością ±3 °C.
