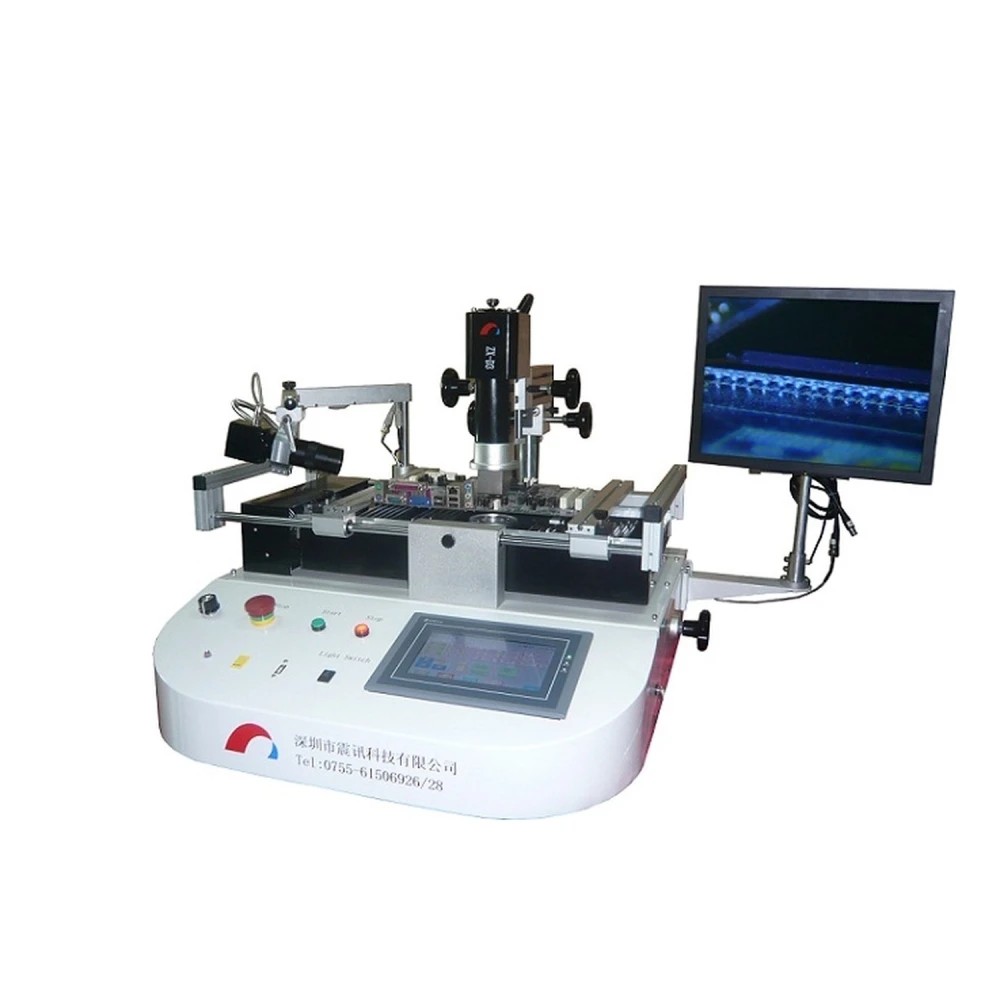

Profesjonalna stacja reballing Zhenxun ZX-D3 do precyzyjnych prac BGA
Marka: ZHENXUN
VAT w cenie (Bez podatku: 6 880,00 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 8 123,90 zł | -4% |
| 10+ | 7 954,66 zł | -6% |
| 20+ | 7 616,16 zł | -10% |
Stacja Reballing Zhenxun ZX-D3
Stacja reballing Zhenxun ZX-D3 to profesjonalne urządzenie przeznaczone do naprawy i lutowania komponentów BGA z wysoką precyzją i wydajnością. Stacja wyróżnia się zaawansowaną technologią, która umożliwia dokładną kontrolę temperatury w trzech niezależnych strefach oraz wizualny monitoring procesu lutowania.
Główne cechy:
- Interfejs użytkownika PLC pokazujący rzeczywistą temperaturę w trzech strefach i umożliwiający eksport profili termicznych.
- Zintegrowana kamera CCD do nadzorowania procesu topienia kulek lutowniczych.
- Trzy niezależne strefy temperatury: górny i dolny podgrzewacz z gorącym powietrzem oraz strefa podgrzewania wstępnego na podczerwień.
- Kontrola temperatury w 9 segmentach dla nagrzewania i chłodzenia, z możliwością zapisania do 40 profili termicznych.
- Niezależny system PID dla każdej strefy, zapewniający stabilność i precyzję nagrzewania.
- Podpora zapobiegająca odkształceniom w strefie lutowania podczas podgrzewania wstępnego i nagrzewania.
- Wentylator chłodzący zapewniający jakość lutowania po zakończeniu procesu.
- Zabezpieczenie hasłem dla parametrów profilu termicznego.
- W zestawie kilka dysz do gorącego powietrza w różnych rozmiarach, z możliwością personalizacji.
- Zintegrowana pompa próżniowa, eliminująca potrzebę zewnętrznych źródeł gazu.
Specyfikacja techniczna:
- Maksymalny rozmiar PCB: 500 x 300 mm
- Grubość PCB: 0.1 do 5 mm
- Kontrola temperatury: termopara typu K z zamkniętą pętlą sterowania PID
- Tryb pozycjonowania PCB: zewnętrzny
- Podgrzewanie wstępne od spodu: podczerwień 2400W
- Główne podgrzewacze (górny i dolny): gorące powietrze 800W każdy
- Zasilanie: jednofazowe 220V, 50/60Hz, 4.0 KVA
- Wymiary: 650 x 700 x 550 mm (Długość x Szerokość x Wysokość)
- Przybliżona waga: 57 kg
Typowe zastosowania:
Ta stacja jest idealna do serwisów elektroniki i produkcji, które wymagają wykonywania reballingu oraz lutowania komponentów BGA z wysoką precyzją i powtarzalnością. Zaawansowany system sterowania i monitoring wizualny ułatwiają złożone procesy i poprawiają jakość pracy.
Kompatybilność:
Kompatybilna z płytami drukowanymi o różnych rozmiarach i grubościach w ramach podanych specyfikacji. System wymiennych dysz pozwala dostosować urządzenie do różnych typów komponentów BGA.
Ważna informacja: Obecnie produkt jest niedostępny. Zalecamy sprawdzenie alternatyw lub kontakt z naszym zespołem w celu uzyskania indywidualnej porady.
- Precyzyjna kontrola temperatury w trzech niezależnych strefach z systemem PID
- Kamera CCD do monitoringu procesu lutowania w czasie rzeczywistym
- Zintegrowana pompa próżniowa bez potrzeby zewnętrznych źródeł gazu
- Możliwość zapisania do 40 profili termicznych z zabezpieczeniem hasłem
- Podgrzewanie wstępne na podczerwień i podgrzewacze gorącego powietrza dla maksymalnej precyzji
Pytania i odpowiedzi klientów
Jakie zalety daje system niezależnych stref sterowania w porównaniu ze stacjami reballing z jedną strefą?
Zhenxun ZX-D3 ma trzy niezależnie sterowane strefy grzania (górną, dolną i podgrzewanie na podczerwień), co pozwala na dokładniejsze zarządzanie temperaturą. Zmniejsza to naprężenia termiczne i ryzyko uszkodzeń PCB lub komponentów oraz daje większą elastyczność przy dopasowywaniu profili termicznych do różnych zadań. W porównaniu z systemami jednostrefowymi, mogą one wykazywać mniej kontrolowane wahania temperatury, zwiększając ryzyko wad lutowania BGA.
Jakie są maksymalne wymiary PCB obsługiwane przez stację i jakie praktyczne ograniczenia mogą wystąpić?
Stacja obsługuje PCB o długości do 500 mm i szerokości do 300 mm oraz grubości od 0,1 do 5 mm. Należy uwzględnić dodatkową przestrzeń potrzebną do manipulacji i wyrównania; ponadto praca na maksymalnym limicie może utrudniać obserwację i zwiększać bezwładność cieplną, dlatego przy dużych płytach zaleca się optymalizację profili temperatury i użycie akcesoriów wspierających.
Jakiego rodzaju zasilania wymaga i jakie kwestie instalacji elektrycznej należy uwzględnić?
Urządzenie pracuje z jednofazowym zasilaniem 220 V, 50/60 Hz i maksymalnym poborem 4,0 kVA. Należy upewnić się, że instalacja elektryczna wytrzyma prąd znamionowy (~18,2 A), najlepiej z osobną linią i zabezpieczeniem przeciwprzeciążeniowym. Nie nadaje się do sieci o innym napięciu, chyba że użyje się odpowiedniego transformatora.
Jakie procedury konserwacyjne są zalecane dla stacji i jak wpływa to na jej żywotność?
Podstawowa konserwacja obejmuje regularne czyszczenie dysz i filtrów powietrza, kontrolę układu podciśnienia oraz okresową weryfikację kalibracji termopar PID. Przestrzeganie tych procedur minimalizuje przedwczesne zużycie i pomaga utrzymać dokładność termiczną, wydłużając żywotność maszyny i zmniejszając liczbę problemów podczas reballingu.
Jakie mechanizmy bezpieczeństwa ma stacja i czy spełnia jakąś uznaną normę?
Urządzenie ma zabezpieczenie hasłem dla krytycznych parametrów, automatyczne chłodzenie po cyklu lutowania oraz izolację termiczną w strefach kontaktu. W dostarczonej dokumentacji nie podano certyfikacji CE, UL ani innych międzynarodowych norm; w środowiskach przemysłowych podlegających kontroli może być wymagana dodatkowa weryfikacja producenta lub dystrybutora.
Jaki maksymalny rozmiar PCB obsługuje stacja reballing Zhenxun ZX-D3?
Obsługuje płytki drukowane o maksymalnym rozmiarze 500 x 300 mm.
Czy stacja ma system monitoringu podczas procesu lutowania?
Tak, ma zintegrowaną kamerę CCD do nadzorowania procesu topienia kulek lutowniczych.
Czy do działania pompy próżniowej potrzebne są zewnętrzne źródła gazu?
Nie, pompa próżniowa jest zintegrowana i nie wymaga zewnętrznych źródeł gazu.
Jakiego rodzaju kontrolę temperatury wykorzystuje ta stacja?
Wykorzystuje termoparę typu K z zamkniętą pętlą sterowania PID, co zapewnia stabilne i precyzyjne nagrzewanie.
Czy stacja reballing Zhenxun ZX-D3 jest obecnie dostępna?
Obecnie produkt jest niedostępny, ale można sprawdzić alternatywy lub skontaktować się z naszym zespołem po więcej informacji.
