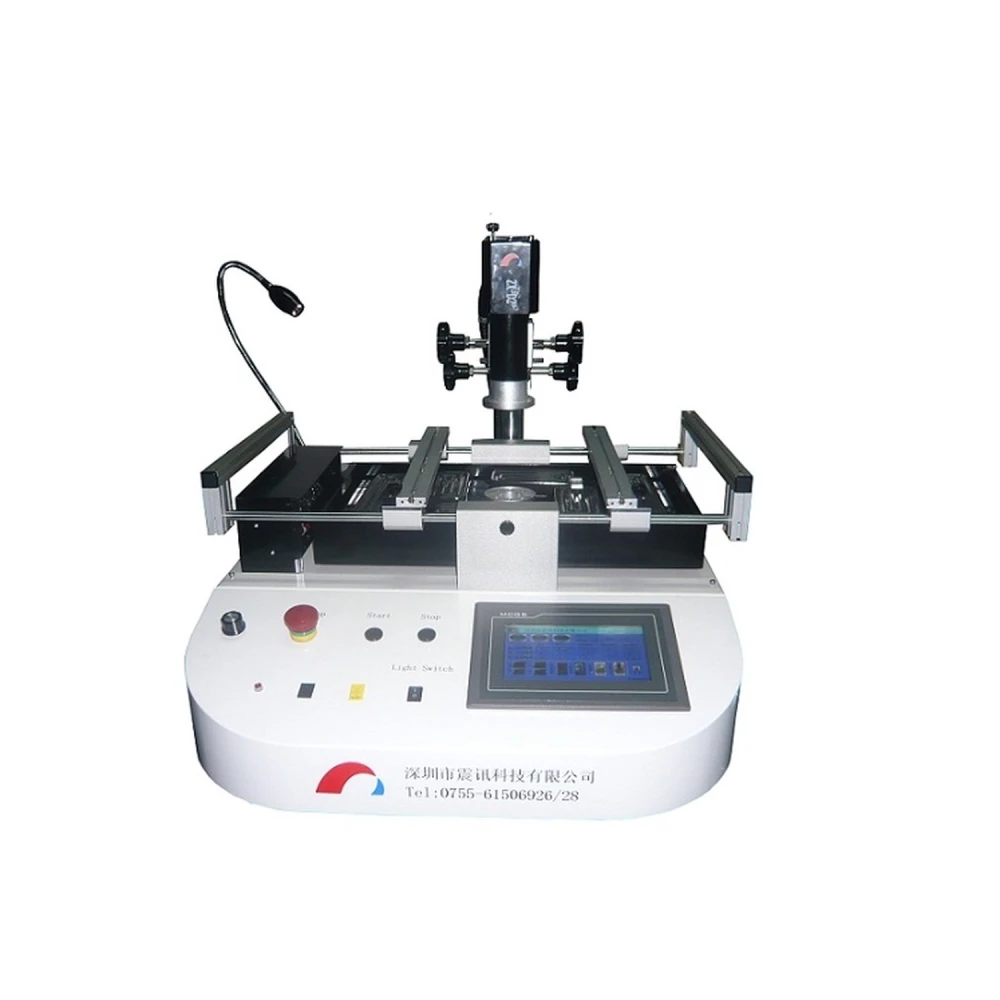

Stacja reballing Zhenxun ZX-D2 do profesjonalnego lutowania BGA
Marka: ZHENXUN
VAT w cenie (Bez podatku: 6 235,00 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 7 362,29 zł | -4% |
| 10+ | 7 208,91 zł | -6% |
| 20+ | 6 902,15 zł | -10% |
Stacja reballing Zhenxun ZX-D2 to profesjonalne narzędzie przeznaczone do reballingu i naprawy komponentów BGA na płytkach drukowanych (PCB). Stacja wyróżnia się zaawansowanym systemem kontroli temperatury oraz solidną konstrukcją, które zapewniają precyzję i stabilność podczas procesu lutowania.
Główne cechy:
- Interfejs użytkownika z PLC, który pokazuje rzeczywistą temperaturę trzech stref i umożliwia eksport profili temperatury.
- Trzy niezależne strefy temperatury: górny i dolny podgrzewacz z gorącym powietrzem oraz strefa podgrzewania wstępnego na podczerwień.
- Sterowanie temperaturą w 9 segmentach rosnących i malejących, z możliwością zapisania do 40 profili temperatury.
- Niezależny system PID dla każdej strefy, zapewniający bardziej stabilną i precyzyjną kontrolę procesu nagrzewania.
- Podpora w dolnej strefie grzania i strefie podczerwieni, aby zapobiec odkształceniu obszaru lutowania.
- Wentylator chłodzący po lutowaniu, zapewniający optymalne wykończenie płytki PCB.
- Zabezpieczenie hasłem parametrów profilu temperatury, gwarantujące bezpieczeństwo i kontrolę.
- W zestawie różne dysze do gorącego powietrza w kilku rozmiarach, z możliwością personalizacji zgodnie z określonymi wymaganiami.
- Zintegrowana pompa próżniowa, eliminująca potrzebę stosowania zewnętrznych źródeł gazu.
Specyfikacja techniczna:
- Maksymalny rozmiar PCB: 500 × 300 mm
- Grubość PCB: 0.1 do 5 mm
- Sterowanie temperaturą: termopara typu K z zamkniętą pętlą sterowania PID
- Tryb pozycjonowania PCB: zewnętrzny
- Podgrzewanie dolne: podczerwień 2400W
- Główne grzałki (górna i dolna): gorące powietrze 800W + 800W
- Zasilanie: jednofazowe 220V, 50/60Hz, 4.0KVA
- Wymiary: 650 × 700 × 550 mm
- Przybliżona waga: 47 kg
Typowe zastosowania:
Stacja jest idealna dla techników i profesjonalistów zajmujących się naprawą oraz konserwacją płytek elektronicznych z komponentami BGA. Możliwość precyzyjnej kontroli temperatury w wielu strefach sprawia, że nadaje się do procesów reballingu, lutowania i rozlutowywania, zapewniając wysoką jakość efektów i minimalizując ryzyko uszkodzenia płytek.
Kompatybilność:
Kompatybilna z płytkami PCB o podanym rozmiarze i grubości oraz odpowiednia do szerokiej gamy komponentów BGA. Zintegrowana pompa próżniowa ułatwia obsługę bez potrzeby dodatkowego sprzętu gazowego.
- Interfejs PLC z kontrolą i podglądem temperatury w trzech strefach
- Trzy niezależne strefy grzania: gorące powietrze i podgrzewanie wstępne na podczerwień
- Zapisywanie do 40 profili temperatury z kontrolą PID
- Podpora zapobiegająca odkształceniu w strefie lutowania
- Wentylator chłodzący poprawiający wykończenie lutowania
- Zintegrowana pompa próżniowa bez potrzeby zewnętrznych źródeł gazu
- W zestawie wiele dysz do gorącego powietrza, z możliwością personalizacji
- Obsługa płytek PCB do 500×300 mm i grubości 0.1 do 5 mm
- Jednofazowe zasilanie 220V, 4.0KVA
- Kompaktowe wymiary i przybliżona waga 47 kg
Pytania i odpowiedzi klientów
Jakie zalety daje niezależna kontrola trzech stref temperatury w porównaniu ze stacjami reballing z jedną strefą?
Niezależna kontrola trzech stref (górnej, dolnej i podgrzewania IR) pozwala na bardziej precyzyjne i równomierne nagrzewanie, zmniejszając naprężenia termiczne na PCB i minimalizując ryzyko uszkodzeń lub odkształceń komponentów. W porównaniu ze stacjami jednostrefowymi, takie rozwiązanie zwykle zapewnia mniejszą zmienność temperatury i lepszą adaptację do złożonych lub wielowarstwowych płytek.
Jakie są dokładne wymiary i waga Zhenxun ZX-D2 oraz co dokładnie znajduje się w zestawie?
Wymiary Zhenxun ZX-D2 to 650 mm długości, 700 mm szerokości i 550 mm wysokości; jej przybliżona waga wynosi 47 kg. Zwykle w zestawie znajduje się stacja, komplet dysz hot air o różnych rozmiarach, uchwyty do PCB oraz instrukcja obsługi. Dostępność konkretnych akcesoriów może się różnić w zależności od dystrybucji.
Jakich wymagań elektrycznych potrzebuje stacja, aby działać prawidłowo, i jakie tolerancje oferuje w zakresie napięcia i częstotliwości?
Stacja pracuje z jednofazowym zasilaniem 220 V AC, obsługuje częstotliwość 50/60 Hz i wymaga maksymalnej mocy 4,0 kVA. Jej komponenty tolerują niewielkie typowe wahania sieci (±10% napięcia), ale stabilne zasilanie jest zalecane, aby uniknąć błędów nagrzewania.
Jaka jest zalecana regularna konserwacja, aby zapewnić stabilność termiczną i niezawodne działanie stacji?
Zaleca się okresowe czyszczenie dysz powietrznych, kontrolę filtra i stanu wentylatorów oraz kalibrację czujnika typu K zgodnie z intensywnością użytkowania. Sprawdzanie połączeń kabli i brak przeszkód w strefach wentylacyjnych gwarantują stabilność ramp termicznych i wydłużają żywotność urządzenia.
Czy istnieje kompatybilność lub ograniczenia przy pracy z PCB o różnych grubościach i jakie są dopuszczalne zakresy?
ZX-D2 umożliwia pracę z PCB o grubości od 0,1 mm do 5 mm, obejmując większość płytek konsumenckich i profesjonalnych. Należy odpowiednio ustawić podpory i krzywą termiczną dla skrajnych grubości oraz upewnić się, że wymiary (do 500 × 300 mm) nie przekraczają obszaru roboczego.
Jaki maksymalny rozmiar PCB obsługuje stacja reballing Zhenxun ZX-D2?
Obsługuje płytki PCB o rozmiarze do 500×300 mm.
Jakiego rodzaju sterowanie temperaturą wykorzystuje ta stacja?
Wykorzystuje sterowanie PID z termoparą typu K w zamkniętej pętli dla precyzyjnej kontroli.
Czy stacja wymaga zewnętrznego źródła gazu?
Nie, ma zintegrowaną pompę próżniową, więc nie wymaga zewnętrznych źródeł gazu.
Ile profili temperatury może zapisać stacja?
Może zapisać do 40 różnych profili temperatury.
Jakie metody grzania wykorzystuje stacja?
Do głównego grzania górnego i dolnego wykorzystuje gorące powietrze, a do podgrzewania wstępnego dolnego — podczerwień.
