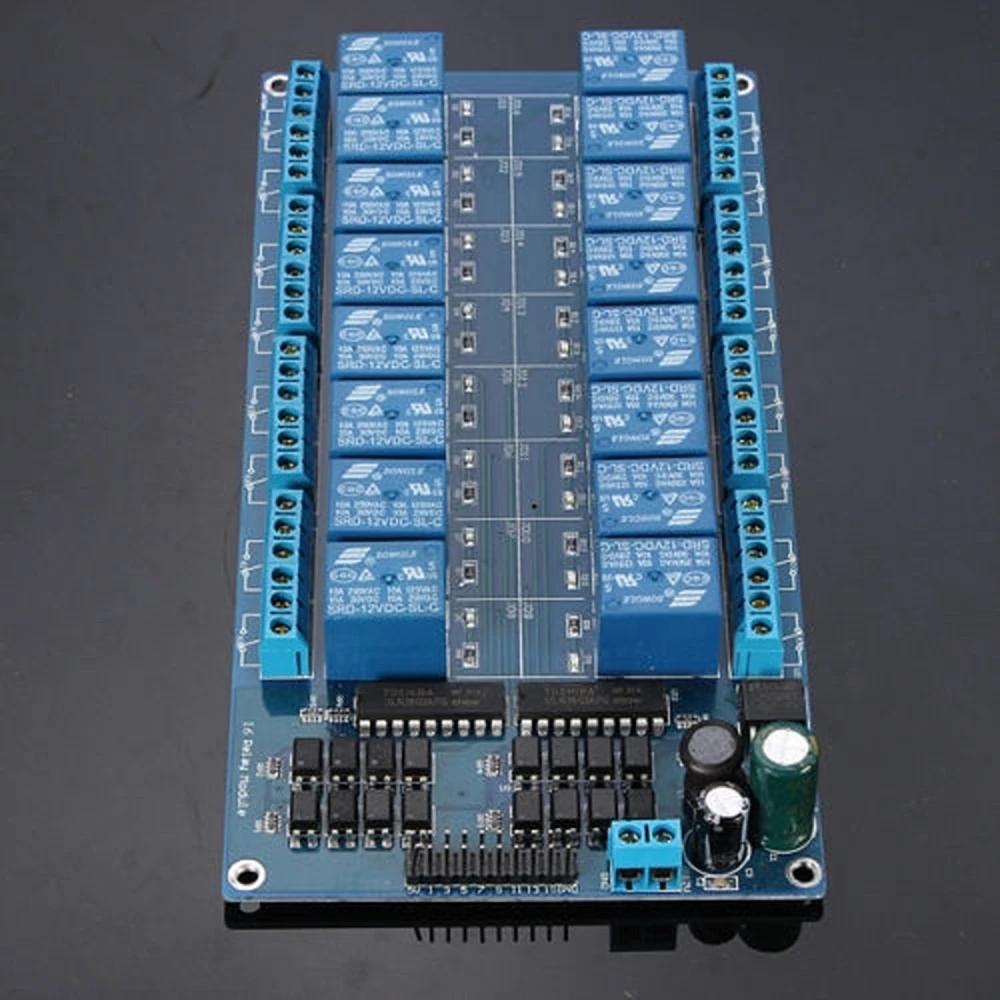

Zestaw 16 przekaźników 12V do Arduino, 16 kanałów - kompatybilny satkit
Marka: satkit
89,97zł
VAT w cenie (Bez podatku: 73,14 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 86,32 zł | -4% |
| 10+ | 83,62 zł | -7% |
| 20+ | 74,63 zł | -17% |
Ograniczona dostępność
Dostawa standardowa
Pt, Maj 8 - Wt, Maj 12
Dostawa ekspresowa
Śr, Maj 6 - Czw, Maj 7
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
Zestaw 16 przekaźników 12V do Arduino to płytka interfejsowa zaprojektowana do sterowania nawet 16 urządzeniami elektronicznymi za pomocą mikrokontrolera. Każdy przekaźnik pracuje przy 12V i może obsługiwać obciążenia o dużym prądzie, co czyni go idealnym do projektów wymagających wielu wyjść przełączających.
Główne cechy:
- 16 kanałów przekaźnikowych z zasilaniem 12V.
- Wymagany prąd sterujący: 15-20 mA na kanał.
- Przekaźniki dużej mocy zdolne obsłużyć do AC 250V 10A i DC 30V 10A.
- Standardowy interfejs kompatybilny z różnymi mikrokontrolerami: Arduino, 8051, AVR, PIC, DSP, ARM, MSP430 oraz logiką TTL.
- Diody LED pokazujące stan każdego przekaźnika, ułatwiające monitorowanie w czasie rzeczywistym.
Typowe zastosowania:
- Automatyzacja projektów elektronicznych z Arduino i innymi kontrolerami.
- Sterowanie urządzeniami elektrycznymi, takimi jak oświetlenie, silniki i małe sprzęty AGD.
- Projekty automatyki domowej i systemów zdalnego sterowania.
- Zastosowania edukacyjne do nauki sterowania przekaźnikami i mikrokontrolerami.
Kompatybilność:
Ten zestaw jest kompatybilny z Arduino i innymi mikrokontrolerami wykorzystującymi logikę TTL, w tym 8051, AVR, PIC, DSP, ARM i MSP430. Standardowy interfejs umożliwia łatwe bezpośrednie sterowanie bez potrzeby stosowania dodatkowych komponentów.
Solidna konstrukcja i możliwość obsługi znacznych obciążeń elektrycznych sprawiają, że ten zestaw jest niezawodnym rozwiązaniem do projektów wymagających wielu wyjść przekaźnikowych o dużym prądzie.
- 16 kanałów przekaźnikowych z zasilaniem 12V
- Prąd sterujący: 15-20 mA na kanał
- Przekaźnik dużej mocy: AC 250V 10A, DC 30V 10A
- Kompatybilny z Arduino, 8051, AVR, PIC, DSP, ARM, MSP430 i logiką TTL
- Diody LED sygnalizujące stan wyjścia każdego przekaźnika
Pytania i odpowiedzi klientów
Jakie są dokładne wymiary płytki i co zawiera pudełko produktu?
Płytka 16 przekaźników 12V zwykle ma wymiary 190 mm x 90 mm x 19 mm, choć mogą się one nieznacznie różnić w zależności od producenta. Zawartość opakowania to zazwyczaj: płytka przekaźników i kilka złączy pinowych. Zwykle nie ma w zestawie przewodów ani zasilacza.
Jakie są zalecenia dotyczące instalacji i ochrony elektrycznej modułu 16 przekaźników?
Zaleca się zasilanie płytki stabilnym źródłem DC 12V oraz ograniczenie zakłóceń poprzez połączenie GND sterowania i zasilania. Dobrą praktyką jest instalacja bezpieczników na wyjściu każdego przekaźnika i fizyczne oddzielenie linii wysokiego napięcia od logiki sterującej, aby uniknąć ryzyka zwarcia.
Jakiej konserwacji wymaga moduł w dłuższym okresie i jak rozpoznać uszkodzone przekaźniki?
Konserwacja polega na okresowej kontroli lutów, zabrudzeń i korozji. Jeśli kanał nie przełącza, najpierw sprawdź diodę sygnalizacyjną i zmierz napięcie sterujące. Uszkodzony przekaźnik zwykle wykazuje brak słyszalnej i widocznej zmiany stanu. Możliwa jest wymiana pojedynczych przekaźników przy odpowiednich umiejętnościach lutowania.
Z jakimi mikrokontrolerami jest kompatybilny ten zestaw przekaźników?
Jest kompatybilny z Arduino, 8051, AVR, PIC, DSP, ARM, MSP430 oraz innymi mikrokontrolerami wykorzystującymi logikę TTL.
Jaki prąd jest potrzebny do sterowania każdym przekaźnikiem?
Każdy kanał wymaga prądu sterującego w zakresie 15-20 mA.
Jakie napięcia i prądy może obsługiwać każdy przekaźnik?
Każdy przekaźnik może obsługiwać do AC 250V 10A lub DC 30V 10A.
Czy zestaw zawiera wskaźnik stanu przekaźników?
Tak, każdy przekaźnik ma diodę LED pokazującą stan wyjścia.
Czy mogę użyć tego zestawu do sterowania oświetleniem i silnikami?
Tak, jest idealny do sterowania urządzeniami takimi jak oświetlenie, silniki i inne małe urządzenia elektryczne.
