Przetwornica DC-DC XL4005E regulowana 5A 1.25V-32V do Arduino i elektroniki

Name: Przetwornica DC-DC XL4005E regulowana 5A 1.25V-32V do Arduino i elektroniki
Brand: satkit
SKU: P030104-XL4005E
Price: 11.90 PLN
Availability: InStock

Marka: satkit

Napisz pierwszą opinię o tym produkcie

11,90zł

VAT w cenie (Bez podatku: 9,68 zł)

Rabaty ilościowe

Ilość	Cena	Zapisz
2+	10,15 zł	-15%
10+	9,63 zł	-19%
20+	7,93 zł	-33%

W magazynie - Wysyłka natychmiastowa

Dostawa standardowa Śr, Maj 20 - Pt, Maj 22

Dostawa ekspresowa Pon, Maj 18 - Wt, Maj 19

30-dniowe zwroty

Ilość

Darmowe zwroty w ciągu 30 dni

Bezpieczna transakcja

Darmowa dostawa Wysyłka od 21,50 zł

Łatwe zwroty 30-dniowa polityka zwrotów

Bezpieczna płatność 100% bezpieczna finalizacja zamówienia

Gwarancja jakości Tylko oryginalne produkty

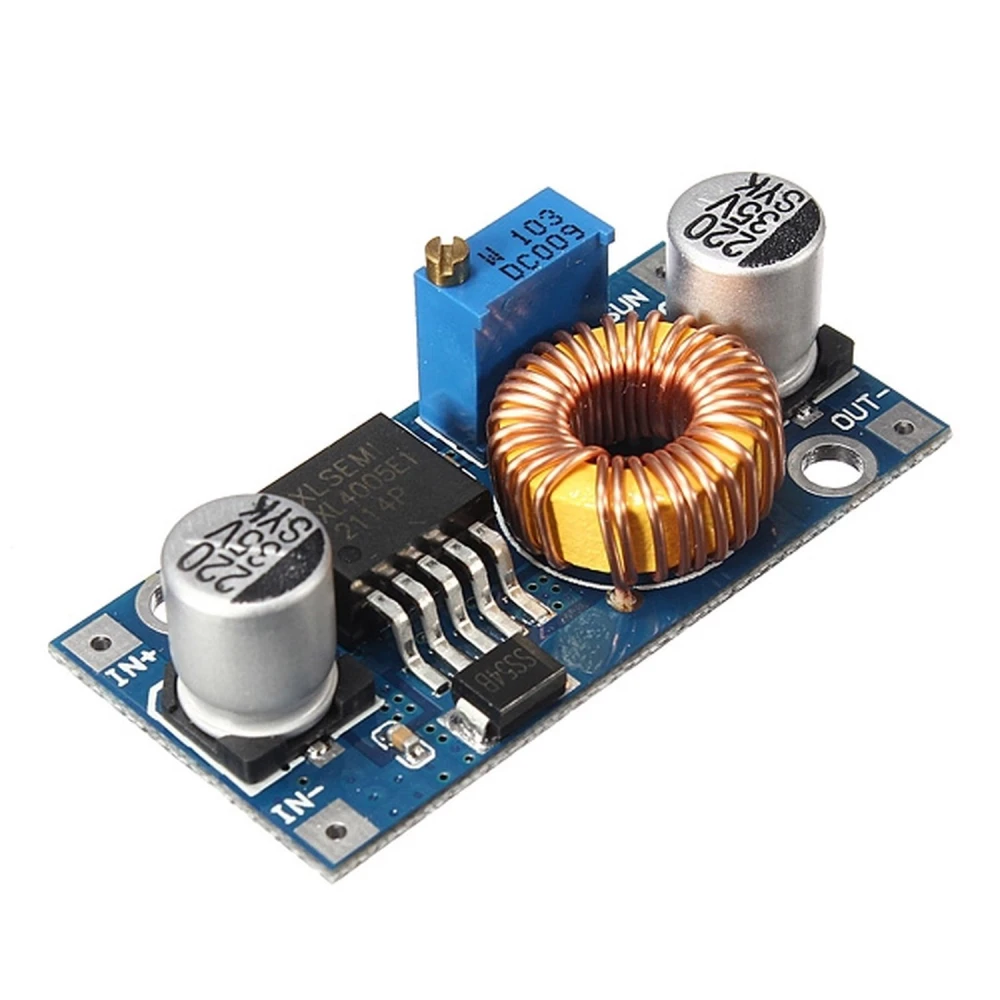

Przetwornica DC-DC XL4005E regulowana to moduł zaprojektowany do zapewnienia stabilizowanego napięcia z wyższego źródła zasilania. Oparty na regulatorze Step Down XL4005E, ten układ jest idealny do projektów elektroniki i Arduino, które wymagają regulowanego i wydajnego źródła zasilania.

Ten moduł może obsłużyć maksymalny prąd do 5A przy zastosowaniu odpowiedniego radiatora, zapewniając stabilną pracę nawet w aplikacjach wymagających dużego prądu. Jego konstrukcja z impulsowym źródłem zasilania oferuje znacznie wyższą sprawność w porównaniu z tradycyjnymi regulatorami liniowymi, szczególnie przy wysokich napięciach wejściowych.

Główne cechy

Rectificación: Asíncrona
Voltaje de salida ajustable: 1,25 V a 30 V DC
Voltaje de entrada: 4,5 V a 35 V DC
Corriente de salida máxima: 5 A (con disipador de calor)
Ripple en voltaje de salida: 30 mV
Frecuencia de conmutación: 150 kHz
Eficiencia máxima de conversión: 92%
Regulación de carga: ±0,5%
Regulación de voltaje: ±2,5%
Temperatura de funcionamiento: -40 ºC a +85 ºC
Dimensiones: 48 mm x 23 mm x 14 mm

Typowe zastosowania

Ta przetwornica jest idealna do zasilania projektów elektronicznych i Arduino, które wymagają regulowanego i stabilnego napięcia. Może być używana do:

Regulowanych zasilaczy do prototypów i projektów DIY.
Zasilania czujników, mikrokontrolerów i modułów wymagających określonego napięcia.
Projektów robotyki i automatyki, gdzie potrzebne jest wydajne i kompaktowe źródło zasilania.

Zgodność

Kompatybilny z szeroką gamą projektów elektronicznych i płytek Arduino, ten moduł to elastyczne rozwiązanie dla osób szukających niezawodnego i wydajnego regulatora napięcia.

Regulowane napięcie wyjściowe od 1,25V do 30V DC
Maksymalny prąd wyjściowy 5A z radiatorem
Wysoka sprawność konwersji do 92%
Częstotliwość przełączania 150 kHz dla stabilnej pracy
Regulacja obciążenia ±0,5% i napięcia ±2,5%
Zakres napięcia wejściowego od 4,5V do 35V DC
Kompaktowe wymiary 48mm x 23mm x 14mm
Temperatura pracy od -40ºC do +85ºC
Prostownik asynchroniczny dla lepszej wydajności
Idealna do projektów Arduino i elektroniki

Pytania i odpowiedzi klientów

Jakie są zalety użycia przetwornicy XL4005E w porównaniu z tradycyjnym regulatorem liniowym?

XL4005E to impulsowa przetwornica DC-DC, dzięki czemu oferuje znacznie wyższą sprawność niż regulatory liniowe, szczególnie gdy różnica między napięciem wejściowym i wyjściowym jest duża. Oznacza to mniejsze wydzielanie ciepła i niższe zużycie energii przy tym samym obciążeniu. Dodatkowo umożliwia prąd wyjściowy do 5 A (z radiatorem), podczas gdy regulatory liniowe zwykle pracują przy niższym prądzie i wymagają większych radiatorów.

Jakie są graniczne warunki pracy pod względem temperatury i prądu ciągłego bez dodatkowego radiatora?

Przetwornica XL4005E pracuje w zakresie temperatur otoczenia od -40°C do +85°C. Bez radiatora zalecany prąd ciągły wynosi do 3 A, aby uniknąć przegrzania. Aby osiągnąć nominalne 5 A, konieczne jest zastosowanie wydajnego radiatora na głównym układzie.

Jakie są typowe problemy podczas instalacji i jak można ich uniknąć?

Częste problemy obejmują odwróconą polaryzację przy podłączaniu, przekroczenie maksymalnego napięcia wejściowego lub wyjściowego albo brak radiatora przy dużych prądach. Aby ich uniknąć, zawsze sprawdzaj połączenia i upewnij się, że nie przekraczasz 35 V na wejściu ani 5 A na wyjściu; przy dużych prądach zamontuj radiator i ustaw wyjście multimetrem przed podłączeniem obciążenia.

Jaki jest regulowany zakres napięcia wyjściowego przetwornicy XL4005E?

Przetwornica XL4005E pozwala regulować napięcie wyjściowe w zakresie od 1,25V do 30V DC.

Jaki maksymalny prąd obsługuje ten moduł?

Obsługuje maksymalny prąd 5A przy zastosowaniu odpowiedniego radiatora.

Czy ta przetwornica jest kompatybilna z projektami Arduino?

Tak, jest kompatybilna i często używana w projektach Arduino oraz innych projektach elektronicznych wymagających stabilizowanego napięcia.

Jaka jest maksymalna sprawność konwersji modułu?

Maksymalna sprawność konwersji wynosi 92%, co czyni go bardzo wydajnym w porównaniu z regulatorami liniowymi.

Jakie wymiary ma moduł XL4005E?

Moduł ma 48 mm długości, 23 mm szerokości i 14 mm wysokości.
