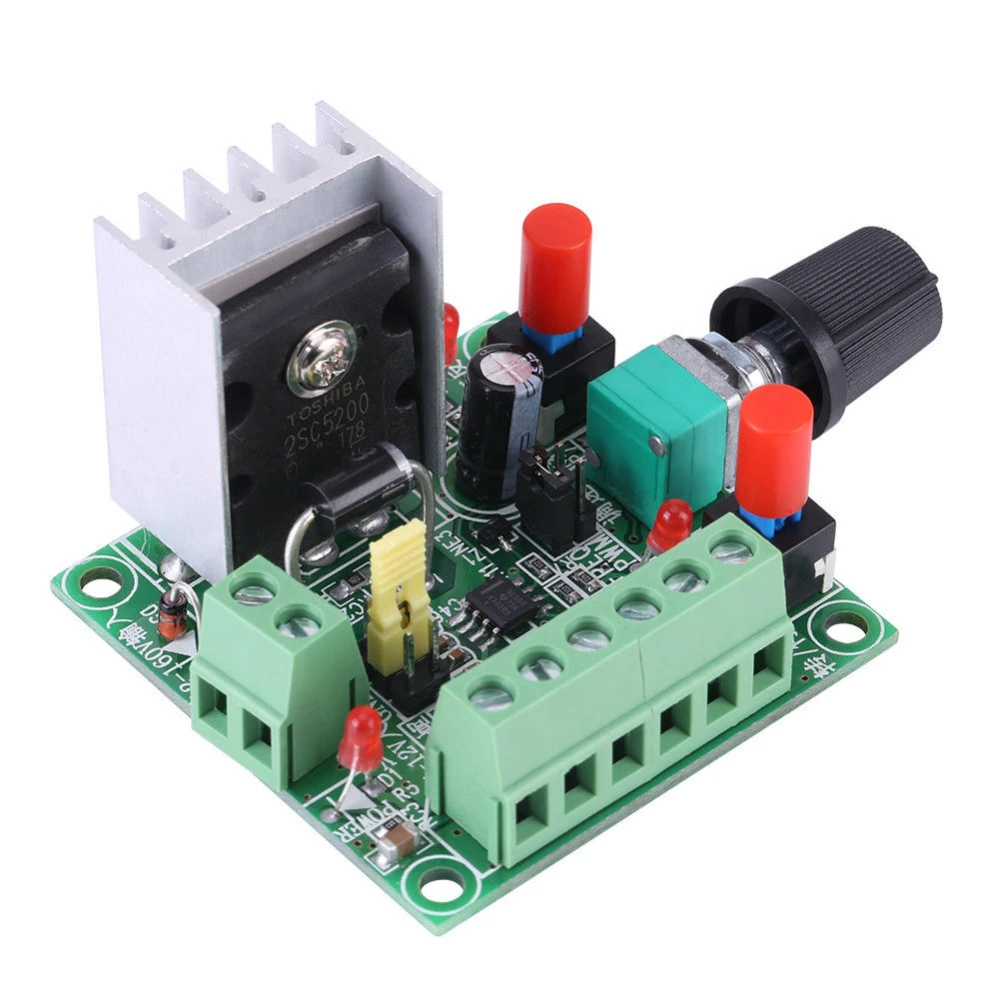

Sterownik silnika PWM generator krokowy z regulatorem prędkości
Marka: satkit
VAT w cenie (Bez podatku: 38,70 zł)

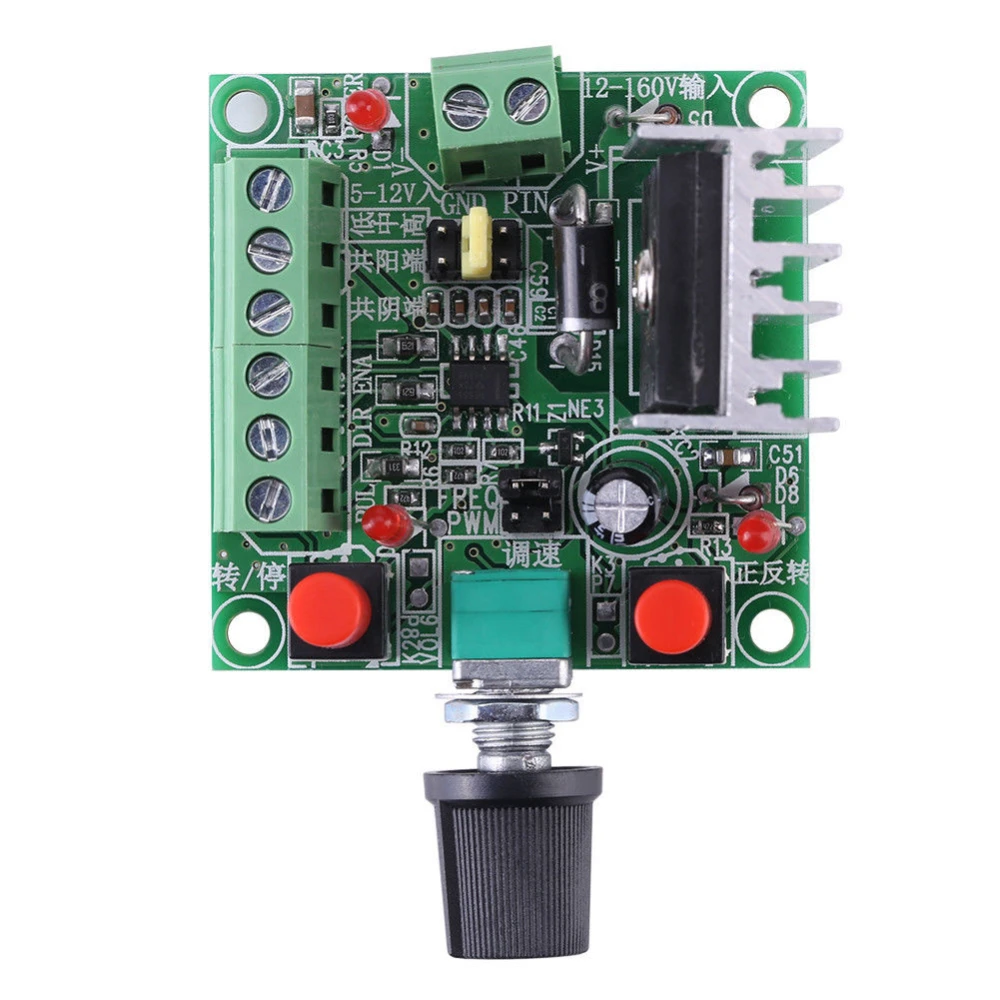

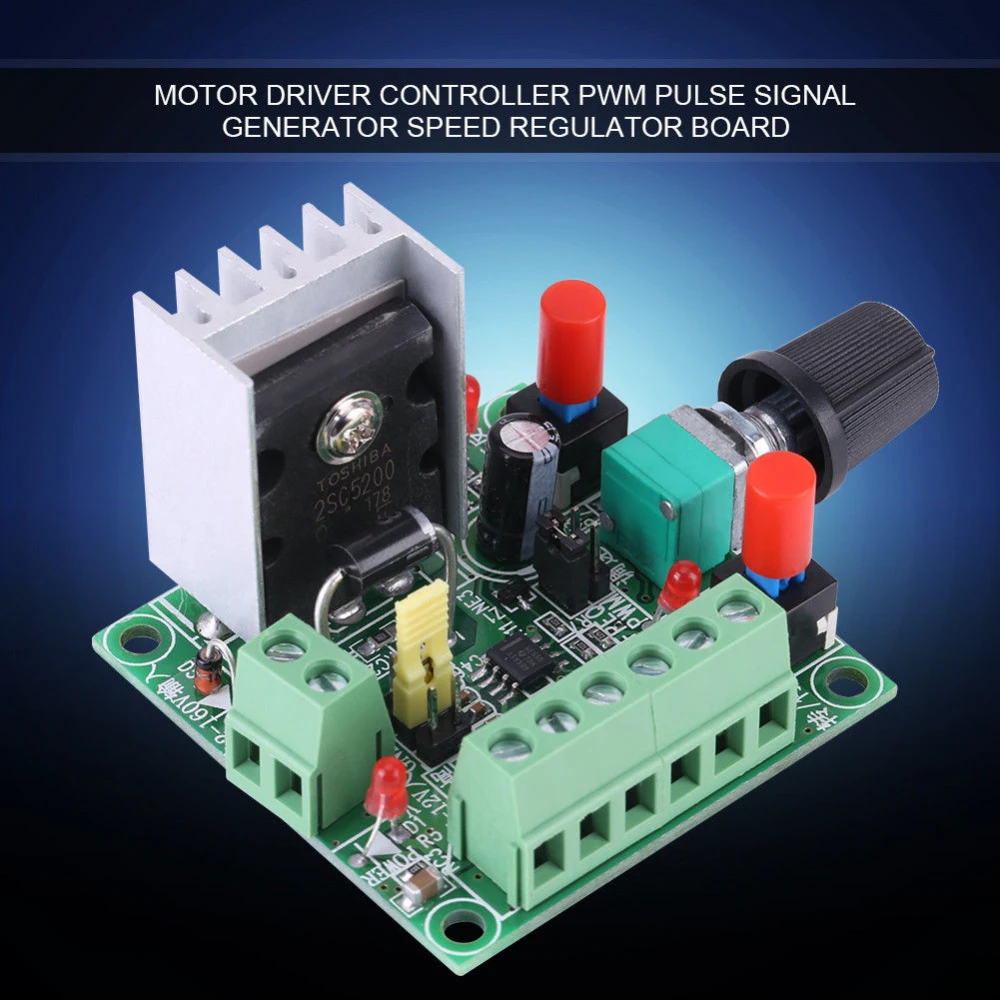

Sterownik silnika PWM generator krokowy moduł regulacji prędkości
Ten sterownik silnika PWM generator krokowy to moduł zaprojektowany do precyzyjnego sterowania silnikami krokowymi, umożliwiający regulację prędkości i kierunku za pomocą sygnałów PWM (modulacja szerokości impulsu). Jest idealny do zastosowań w elektronice i projektach z Arduino, gdzie wymagane jest niezawodne i regulowane sterowanie silnikiem.
Główne cechy
- Generowanie sygnałów PWM do sterowania prędkością i kierunkiem.
- Konfiguracja za pomocą jumpera do wyboru domyślnej częstotliwości impulsów.
- Sygnały krokowe z opcjami wysokiej, średniej i niskiej częstotliwości, dopasowane do różnych potrzeb.

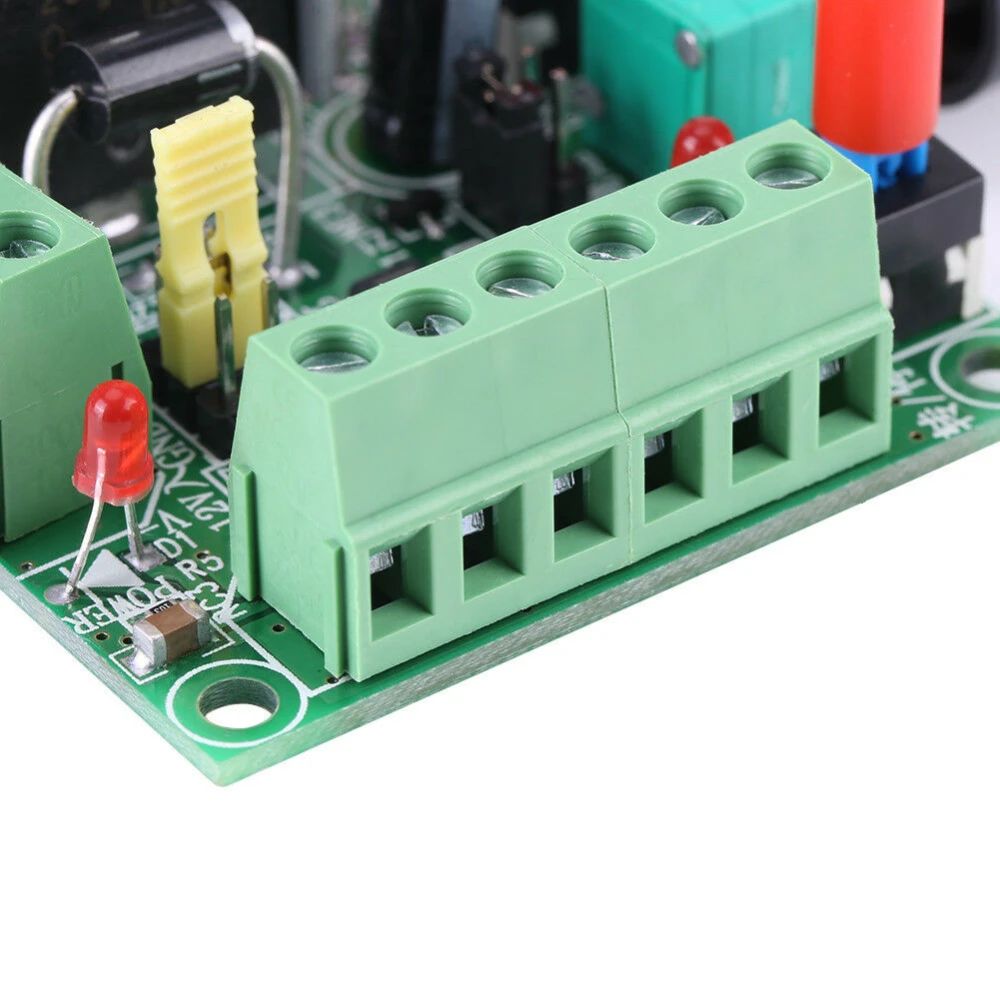

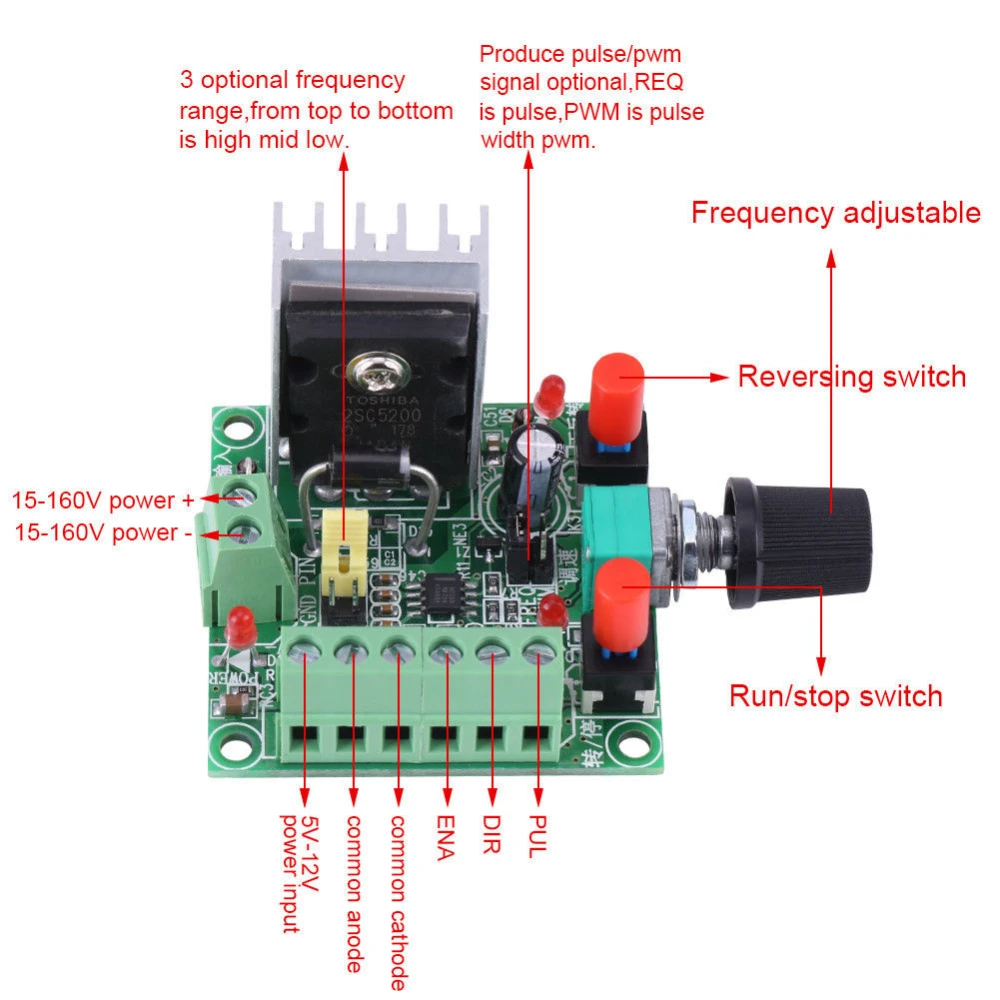

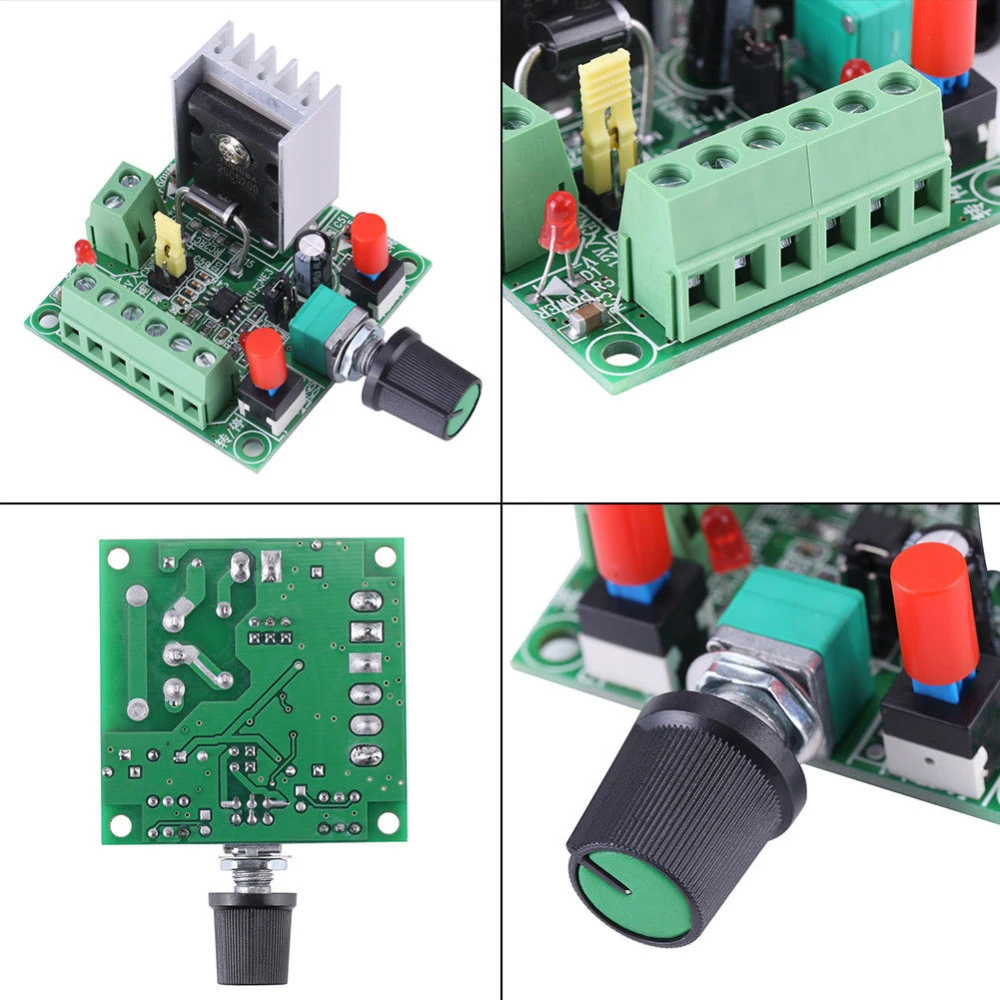

- Sześć linii sterujących: PUL+ i PUL- dla impulsów dodatnich i ujemnych; EN+ i EN- dla terminali włączających; DIR+ i DIR- dla kierunku silnika.
- Elastyczne zasilanie: 15-160VDC lub 5-12VDC, z odpowiednim podłączeniem dla każdego napięcia.
- Sterowanie ruchem do przodu i do tyłu za pomocą przycisków.

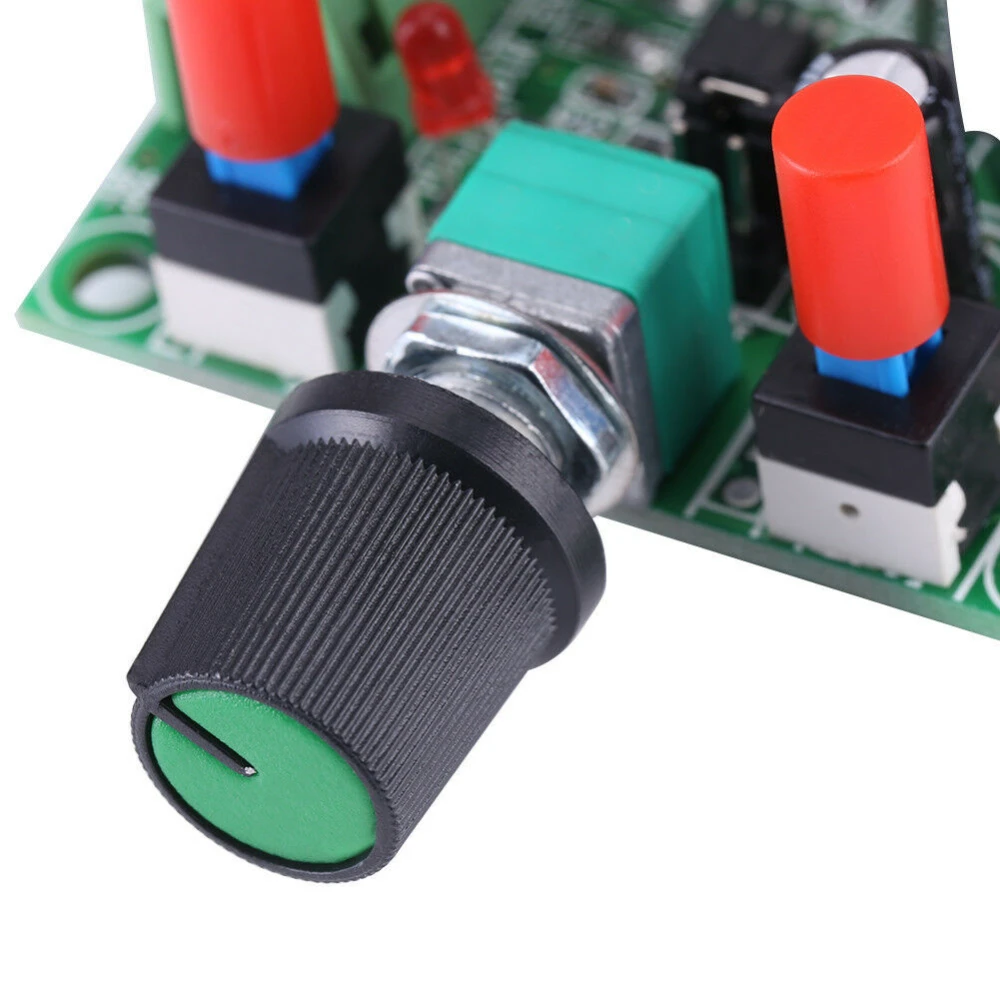

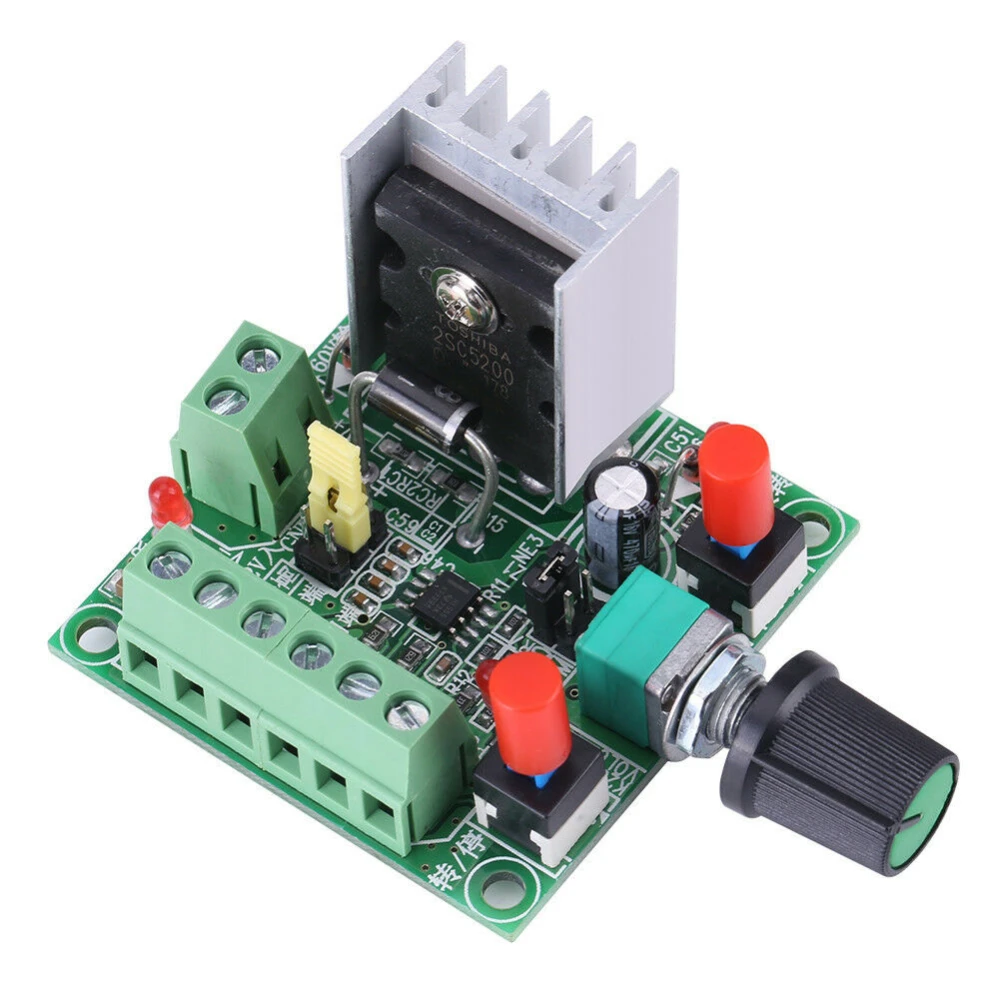

- Regulacja prędkości za pomocą potencjometru, który zmienia częstotliwość sygnału PWM.
Specyfikacja techniczna
- Napięcie zasilania: 15-160VDC lub 5-12VDC.
- Częstotliwość sygnału PWM:
- Wysoka: 5.8 kHz a 127 kHz
- Średnia: 590 Hz a 15.8 kHz
- Niska: 82 Hz a 2.3 kHz

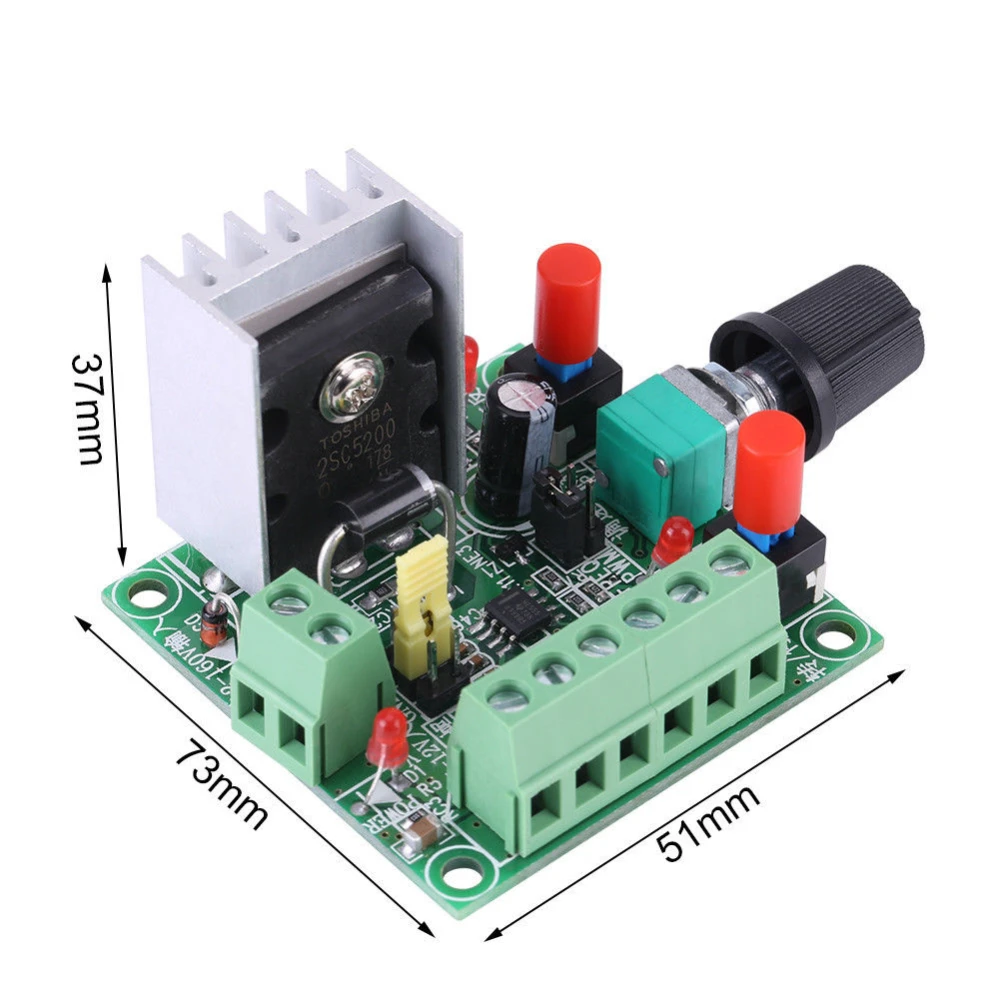

- Rozmiar: 73 x 51 x 37 mm.
- Waga: 50 gramów.
Typowe zastosowania i kompatybilność
Ten moduł doskonale sprawdza się w projektach sterowania silnikami krokowymi w systemach Arduino i innych platformach elektroniki DIY. Umożliwia regulację prędkości i kierunku silników w zastosowaniach takich jak robotyka, automatyka, drukarki 3D i systemy pozycjonowania.
Dzięki elastycznej konfiguracji i regulowanym sygnałom PWM jest kompatybilny z szeroką gamą silników krokowych i sterowników mostka H.
Zawartość opakowania
- 1 x Sterownik silnika PWM generator krokowy moduł regulacji prędkości.
Uwaga: Obecnie ten produkt jest niedostępny. Zalecamy sprawdzenie produktów alternatywnych lub kontakt z naszym wsparciem, aby uzyskać więcej opcji.
- Generuje sygnały PWM do precyzyjnego sterowania prędkością i kierunkiem.
- Łatwa konfiguracja za pomocą jumpera do wyboru częstotliwości impulsów.
- Sygnały o wysokiej, średniej i niskiej częstotliwości do różnych zastosowań.
- Sześć linii sterujących dla impulsów, włączenia i kierunku.
- Elastyczne zasilanie 15-160VDC lub 5-12VDC.
- Sterowanie ruchem do przodu i do tyłu za pomocą przycisków.
- Regulacja prędkości potencjometrem dla częstotliwości PWM.
Pytania i odpowiedzi klientów
Jak wybrać i ustawić częstotliwość wyjściową PWM zgodnie z wymaganiami silnika?
Moduł zawiera potencjometr do regulacji częstotliwości sygnału PWM oraz zworkę do wyboru jednego z trzech zakresów: niski (82 Hz–2,3 kHz), średni (590 Hz–15,8 kHz) i wysoki (5,8 kHz–127 kHz). Wybór odpowiedniego zakresu zależy od typu silnika i zastosowania: dla dużych silników i niskich obrotów stosuje się niskie częstotliwości, natomiast małe silniki lub aplikacje wysokiej prędkości mogą wymagać wyższych częstotliwości. Kluczowe jest, aby nie przekraczać maksymalnej częstotliwości obsługiwanej przez sterownik silnika lub sam silnik.
Jakie są wymiary fizyczne modułu i jak wpływa to na montaż w kompaktowych rozdzielnicach?
Wymiary sterownika to 73 mm x 51 mm x 37 mm, a jego waga wynosi 50 g. Takie rozmiary sprawiają, że nadaje się do montażu w niewielkich obudowach elektrycznych, umożliwiając łatwą integrację nawet w ograniczonej przestrzeni. Zaleca się pozostawienie dodatkowego miejsca na odpowiednią wentylację i wygodne podłączenie przewodów.
Czy istnieją ograniczenia kompatybilności elektrycznej lub sygnałowej przy używaniu tego sterownika z istniejącymi driverami innych producentów?

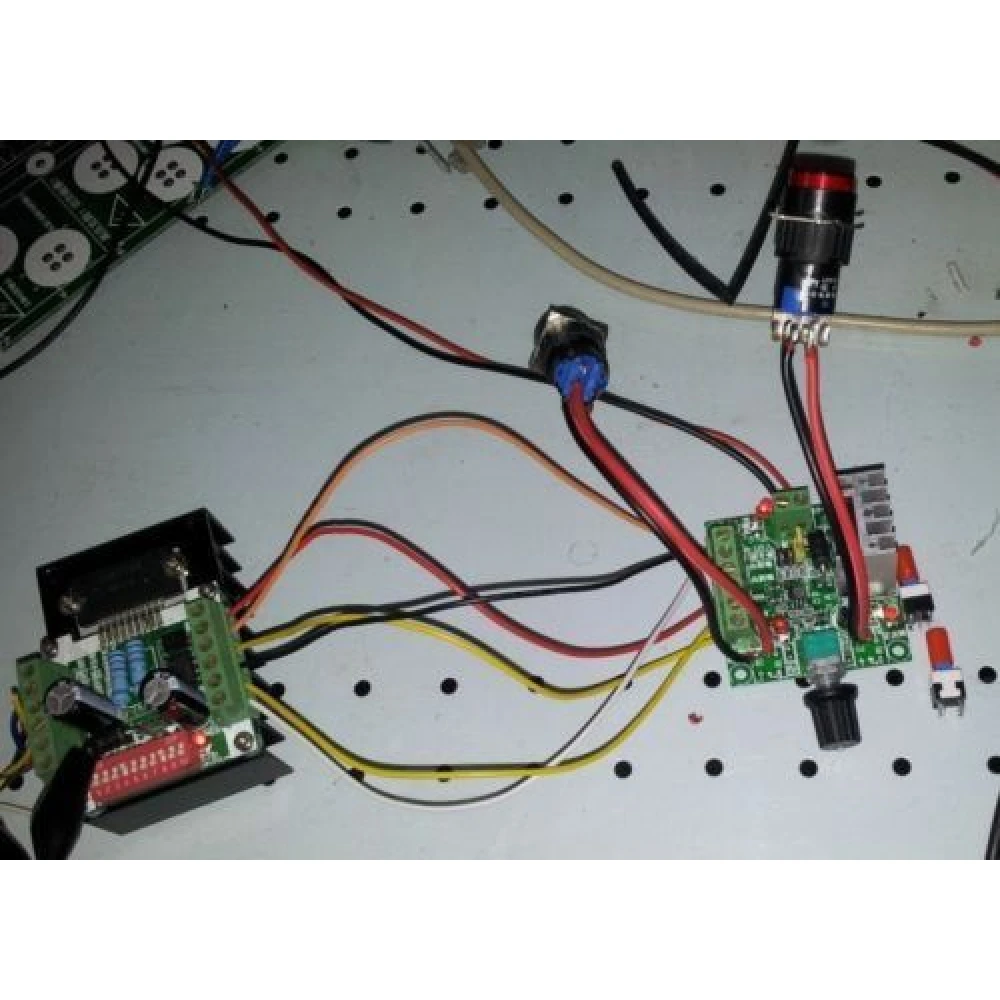

Kompatybilność tego modułu zależy od tego, czy drivery akceptują standardowe wejścia sygnałowe pulse/direction/enabled na poziomach TTL lub podobnych. Opis wskazuje sześć połączeń: PUL+/PUL-, DIR+/DIR-, EN+/EN-. Przed integracją zaleca się sprawdzenie specyfikacji drivera dotyczącej poziomów logicznych wejść, ponieważ niektóre drivery przemysłowe mogą wymagać sygnałów różnicowych lub określonych standardów.
Czy dostępne są części zamienne, gwarancja lub wsparcie dla tego sterownika w przypadku awarii?
Podane informacje nie wspominają konkretnie o dostępności części zamiennych ani warunkach gwarancji. Zazwyczaj moduły elektroniczne tego typu mają ograniczoną gwarancję handlową zapewnianą przez dystrybutora i zwykle nie oferują części zamiennych pojedynczo; w przypadku poważnej awarii zazwyczaj wymienia się cały moduł. Zaleca się bezpośredni kontakt z dostawcą w sprawie gwarancji, wsparcia posprzedażowego i opcji wymiany.
Jakie napięcia obsługuje ten sterownik silnika PWM?
Ten sterownik obsługuje zasilanie 15-160VDC lub 5-12VDC, z odpowiednimi połączeniami dla każdego zakresu.
Jak reguluje się prędkość silnika za pomocą tego modułu?
Prędkość reguluje się przez zmianę częstotliwości sygnału PWM za pomocą potencjometru wbudowanego w moduł.
Czy jest kompatybilny z silnikami krokowymi do Arduino?
Tak, ten moduł jest kompatybilny z silnikami krokowymi używanymi w projektach Arduino i innych systemach elektronicznych DIY.
Jakie sygnały sterujące ma moduł?
Ma sześć linii: PUL+ i PUL- do impulsów, EN+ i EN- do włączania oraz DIR+ i DIR- do sterowania kierunkiem silnika.
Czy jest obecnie dostępny w sprzedaży?
Obecnie produkt jest niedostępny. Zaleca się sprawdzenie produktów alternatywnych lub kontakt z obsługą.
