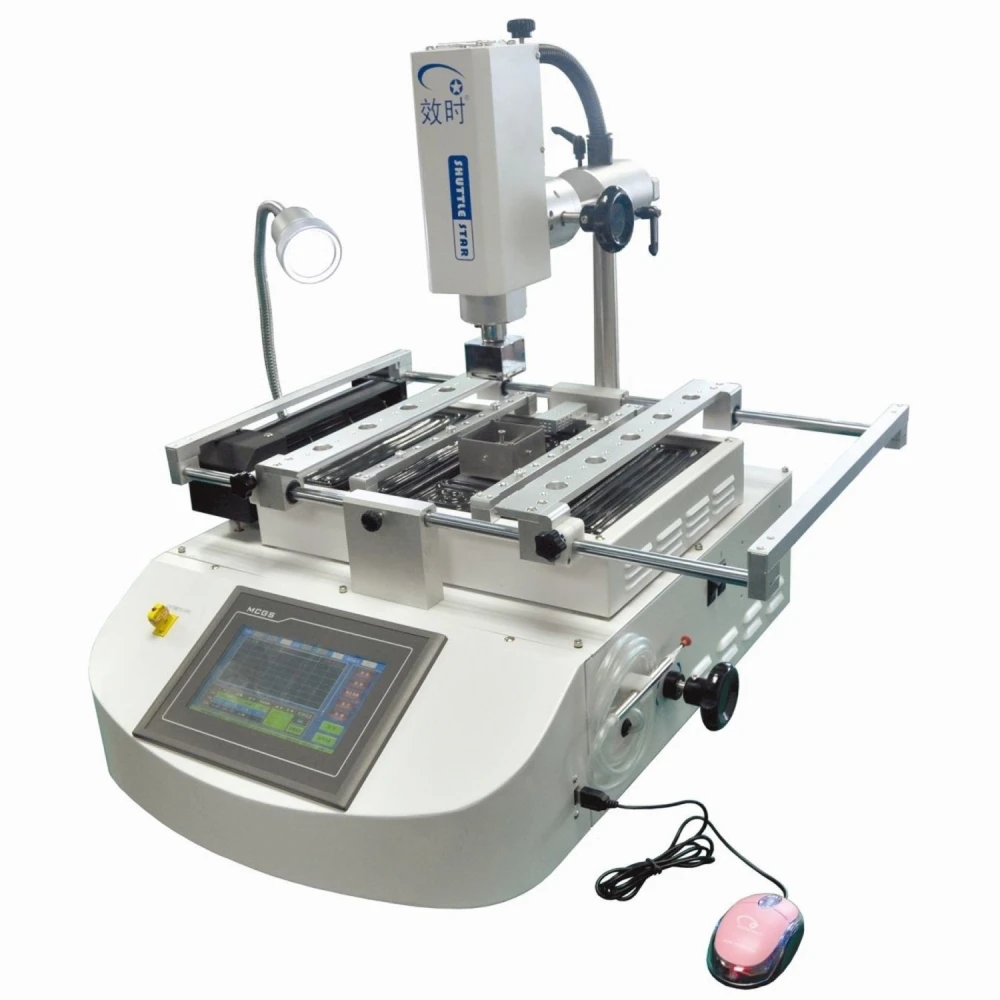

Stacja Shuttle Star SP360C V3 do reballingu BGA z precyzyjną kontrolą
Marka: Shuttle Star
VAT w cenie (Bez podatku: 5 585,70 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 6 595,59 zł | -4% |
| 10+ | 6 458,19 zł | -6% |
| 20+ | 6 183,37 zł | -10% |
Stacja Shuttle Star SP360C V3 to stacja BGA rework zaprojektowana z myślą o precyzyjnej i wydajnej kontroli podczas procesów lutowania i rozlutowywania. Zaawansowana technologia umożliwia dokładną pracę w wysokich temperaturach, zapewniając optymalne rezultaty przy delikatnych naprawach elektroniki.
Urządzenie wyposażono w ruchomą głowicę grzewczą, która przesuwa się poziomo, ułatwiając obsługę i regulację podczas pracy. Zintegrowany komputer przemysłowy z interfejsem dotykowym i sterowaniem PLC pokazuje w czasie rzeczywistym krzywą temperatury, umożliwiając porównanie ustawionego profilu z profilem rzeczywistym podczas pracy.
Wysokiej rozdzielczości ekran 7.2 cala zapewnia czytelny i wygodny podgląd dla użytkownika, poprawiając komfort obsługi i kontroli. Dodatkowo stacja pozwala zapisywać nieograniczoną liczbę profili temperatury oraz analizować profile praktyczne, z obsługą wprowadzania danych w języku angielskim i chińskim.
Główne cechy
- Wysokiej jakości materiały grzewcze generujące strumień gorącego powietrza o wysokiej temperaturze, zapewniający precyzyjną kontrolę podczas lutowania i rozlutowywania.
- Ruchoma głowica grzewcza z poziomym przesuwem dla łatwej obsługi.
- Sterowanie PLC z zintegrowanym komputerem przemysłowym i dużym ekranem dotykowym.
- Podgląd profili temperatury w czasie rzeczywistym z możliwością zapisu i analizy wielu profili.
- Precyzyjna kontrola temperatury górnych i dolnych grzałek gorącego powietrza.
- Dolna strefa grzania na podczerwień ze stałą temperaturą dla większego bezpieczeństwa i niezawodności.
- Mikroregulowane podpory ramy lutowniczej BGA zapobiegające lokalnym zapadnięciom.
- Silny przepływ krzyżowy do chłodzenia dolnego obszaru grzania.
- Sygnalizacja dźwiękowa po zakończeniu lutowania lub rozlutowywania oraz regulowane ręczne zasysanie do usuwania BGA.
- Regulowane podpory do łatwego i szybkiego pozycjonowania PCB, kompatybilne ze specjalnymi akcesoriami do płyt stopowych.
- Wymienne dysze gorącego powietrza ze stopu, dobierane do konkretnych potrzeb.
- Zintegrowana konstrukcja maszyny i chassis oszczędzająca miejsce.
- Aktualizacja oprogramowania przez USB dla przyszłych automatycznych profili.
Specyfikacja techniczna
- Kompatybilność z PCB do 430x350 mm.
- Kompatybilność z układami o maksymalnych wymiarach 55x55 mm i minimalnych 7x7 mm.
- Maksymalne obciążenie: 80 gramów.
- Moc robocza: 400 W.
- Grzałka główna: 800 W.
- Grzałka dolna: 800 W.
- Dodatkowa grzałka dolna: 2400 W.
- Wymiary: 650x500x600 mm.
- Waga całkowita: 36 kg.
- Wymagania elektryczne: AC 220V, 4KW.
Zawartość opakowania
- 1x Stacja Shuttle Star RW-SP360C BGA Rework Station.
- 5x Dysze (44, 41, 38, 34, 31).
- 1x Skrzynka narzędziowa.
- 1x Zestaw kluczy imbusowych.
- 1x Klips.
- 1x Szczotka.
- 1x Dysza ssąca.
- 1x Płyta aluminiowa.
- 2x Dysze aluminiowe (duża i mała).
- 1x Kabel temperatury.
- 1x Tkanina odporna na wysokie temperatury.
- 1x Instrukcja obsługi.
Typowe zastosowania i kompatybilność
Ta stacja jest idealna dla techników i profesjonalistów wykonujących reballing oraz naprawę komponentów BGA na płytach elektronicznych. Jej konstrukcja i funkcje sprawiają, że jest kompatybilna z szeroką gamą płytek i układów, ułatwiając precyzyjne prace w zaawansowanej elektronice.
Dzięki zaawansowanemu sterowaniu i konfigurowalnym profilom nadaje się do środowisk produkcyjnych i serwisowych, które wymagają wysokiej niezawodności i powtarzalności procesów lutowania.
- Precyzyjna kontrola temperatury do lutowania i rozlutowywania BGA
- Ruchoma głowica grzewcza z poziomym przesuwem
- Ekran dotykowy 7.2 cala z podglądem w czasie rzeczywistym
- Profilowanie i nieograniczone zapisywanie profili temperatury
- Mikroregulowane podpory zapobiegające lokalnym zapadnięciom
- Silny przepływ krzyżowy dla wydajnego chłodzenia
- Sygnalizacja dźwiękowa i regulowane ręczne zasysanie
- Kompatybilność z PCB do 430x350 mm oraz układami 7x7 do 55x55 mm
- Łączna moc robocza 400W, z grzałkami do 2400W
- Kompaktowa, zintegrowana konstrukcja oszczędzająca miejsce
Pytania i odpowiedzi klientów
Jakie zalety oferuje komputerowe sterowanie z ekranem dotykowym w porównaniu z analogowymi modelami stacji BGA?
Komputerowe sterowanie z ekranem dotykowym umożliwia zarządzanie precyzyjnymi profilami temperatury, zapisywanie i porównywanie wielu krzywych termicznych oraz poprawę powtarzalności procesu. W przeciwieństwie do modeli analogowych zapewnia większą dokładność podczas lutowania/rozlutowywania i zmniejsza ryzyko błędów ludzkich podczas obsługi i monitorowania w czasie rzeczywistym.
Jakie wymagania dotyczące zasilania, łączności i kompatybilności dysz ma stacja SP360C V3, aby działała prawidłowo?
Pracuje przy 220 V AC (±10%), 50/60 Hz i wymaga gniazda zdolnego obsłużyć obciążenie co najmniej 2,5 kW. Dysze są wymienne i kompatybilne z modułowym systemem Shuttle Star, ale przed zakupem części zamiennych od innych producentów zaleca się sprawdzić średnicę.
Jak wygląda konserwacja profilaktyczna i jaki jest szacowany okres eksploatacji głównych komponentów stacji?
Konserwacja obejmuje regularne czyszczenie dysz i filtrów, kontrolę połączeń elektrycznych oraz lekkie smarowanie prowadnic ruchomych. Grzałki zwykle mają żywotność od 6000 do 10 000 godzin, zależnie od sposobu użytkowania. Wyświetlacz i PLC zazwyczaj wytrzymują ponad 5 lat w normalnych warunkach laboratoryjnych lub warsztatowych.
Czy stacja spełnia międzynarodowe normy bezpieczeństwa i ochrony ESD do użytku w laboratoriach elektronicznych?
Tak, stacja została zaprojektowana z uwzględnieniem norm takich jak CE w zakresie bezpieczeństwa elektrycznego oraz odpowiednich zaleceń ESD dla urządzeń rework, choć zaleca się potwierdzić u producenta dostępność konkretnych certyfikacji w zależności od kraju użytkowania.
Jaki maksymalny rozmiar PCB obsługuje stacja Shuttle Star SP360C V3?
Obsługuje płytki PCB o maksymalnych wymiarach 430x350 mm.
Czy można zapisywać profile temperatury w stacji?
Tak, umożliwia zapis nieograniczonej liczby profili temperatury i ich analizę w czasie rzeczywistym.
Co zawiera zestaw stacji Shuttle Star SP360C V3?
Zawiera stację RW-SP360C, 5 dysz, skrzynkę narzędziową, zestaw kluczy imbusowych, klips, szczotkę, dyszę ssącą, płyty aluminiowe, kabel temperatury, tkaninę odporną na wysokie temperatury oraz instrukcję.
Jaka moc jest wymagana do pracy tej stacji?
Stacja wymaga mocy roboczej 400W oraz zasilania AC 220V, 4KW.
Czy można aktualizować oprogramowanie stacji?
Tak, oprogramowanie można aktualizować przez USB, aby w przyszłości dodać automatyczne profile.
