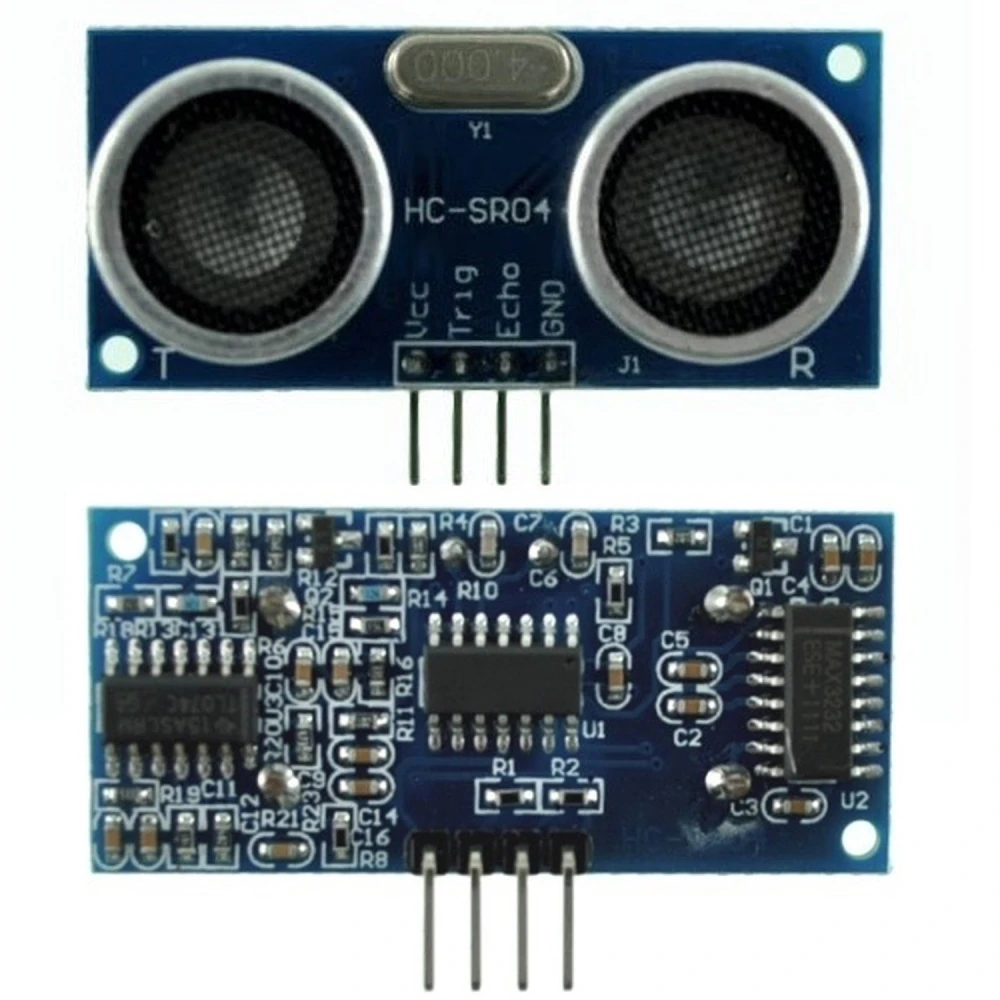

Moduł czujnika ultradźwiękowego HC-SR04 do Arduino - precyzyjny pomiar odległości
Marka: satkit
7,93zł
VAT w cenie (Bez podatku: 6,45 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 5,24 zł | -34% |
| 10+ | 5,02 zł | -37% |
| 20+ | 4,50 zł | -43% |
W magazynie - Wysyłka natychmiastowa
Dostawa standardowa
Pt, Maj 8 - Wt, Maj 12
Dostawa ekspresowa
Śr, Maj 6 - Czw, Maj 7
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
Moduł czujnika ultradźwiękowego HC-SR04 do Arduino to niezbędny element każdego projektu robotycznego lub elektronicznego, który wymaga precyzyjnego i niezawodnego pomiaru odległości. Czujnik działa jak sonar, wysyłając fale ultradźwiękowe i mierząc czas powrotu echa po odbiciu od obiektu, co pozwala wykrywać przeszkody w zakresie od 2 centymetrów do 3 metrów.
Jego kompaktowa i prosta konstrukcja ułatwia integrację z płytkami prototypowymi lub bezpośrednio z robotami. Posiada diodę LED, która pokazuje, kiedy wykonywany jest pomiar, i do działania wymaga tylko trzech pinów: VCC, GND oraz sygnałowego.
Główne cechy
- Zakres pomiaru: 2 cm do 3 metrów, idealny do wykrywania obiektów na krótkim i średnim dystansie.
- Napięcie zasilania: 5V +/-10% (minimum 4.5V, maksimum 6V), kompatybilne z większością mikrokontrolerów.
- Pobór prądu: typowo 30 mA, maksymalnie 35 mA.
- Interfejs: 3 piny (VCC, GND, sygnał) dla prostego podłączenia.
- Komunikacja: Wykorzystuje sygnały typu "pulse in / pulse out" do pomiaru odległości za pomocą szerokości impulsu PWM.
- Dioda LED: Sygnalizuje, kiedy czujnik wykonuje pomiar.
- Impuls TTL: Minimalny impuls 2 µs (typowo 5 µs) oraz dodatni impuls echo od 115 µs do 18.5 ms.
- Częstotliwość serii impulsów: 40 kHz przez 200 µs.
- Kompaktowy rozmiar: 22 mm x 46 mm x 16 mm, łatwy do zastosowania w każdym projekcie.
Typowe zastosowania
Czujnik jest szeroko stosowany w projektach robotycznych do omijania przeszkód, pomiaru odległości w systemach automatyki oraz w prototypach wymagających precyzyjnego wykrywania obiektów. Jego kompatybilność z Arduino, PIC i innymi mikrokontrolerami sprawia, że jest to wszechstronne narzędzie dla makerów i programistów.
Kompatybilność
HC-SR04 jest kompatybilny z płytkami Arduino i innymi mikrokontrolerami obsługującymi cyfrowe sygnały wejścia i wyjścia. Prosty interfejs umożliwia szybką i bezproblemową integrację w projektach DIY, edukacyjnych lub profesjonalnych.
Dzięki temu modułowi możesz łatwo i niezawodnie wdrożyć ultradźwiękowe systemy pomiaru odległości, usprawniając swoje projekty elektroniczne i robotyczne.
- Zakres pomiaru: 2 cm do 3 metrów
- Zasilanie: 5V +/-10% (4.5V do 6V)
- Typowy pobór prądu: 30 mA (maks. 35 mA)
- Interfejs 3-pinowy: VCC, GND, sygnał
- Komunikacja przez impuls PWM (pulse in / pulse out)
- Dioda LED sygnalizująca aktywny pomiar
- Częstotliwość ultradźwięków: 40 kHz
- Kompaktowe wymiary: 22 x 46 x 16 mm
Pytania i odpowiedzi klientów
Jakie są zalety i ograniczenia HC-SR04 w porównaniu z czujnikami podczerwieni do pomiaru odległości?
HC-SR04 oferuje większy zakres pomiarowy (2 cm do 3 m) i zwykle jest dokładniejszy na płaskich, twardych powierzchniach. Ma jednak ograniczenia przy materiałach miękkich lub pochłaniających dźwięk i może być podatny na zakłócenia akustyczne. Czujniki podczerwieni lepiej działają przy słabym oświetleniu i na ciemnych obiektach, ale mają mniejszy zasięg, a dokładność zależy od koloru i refleksyjności obiektu.
Jakie są wymiary i waga modułu HC-SR04? Czy pudełko zawiera przewody lub dodatkowe elementy?
Moduł ma wymiary 46 mm x 22 mm x 16 mm, a jego waga wynosi około 10 g. Zazwyczaj zestaw zawiera tylko płytkę sensora; przewody lub uchwyty nie są zwykle dołączane, chyba że sprzedawca zaznaczy inaczej.
Jaką dokładność i tolerancję pomiaru ma sensor HC-SR04 w swoim zakresie pracy?
Typowa dokładność wynosi ±3 mm dla większości odległości, przy założeniu optymalnych warunków temperatury (20–25 °C) i sztywnych, odbijających powierzchni. Tolerancje mogą wzrosnąć przy obiektach miękkich, małych, nachylonych lub w niekorzystnych warunkach akustycznych.
Jak podłączyć czujnik ultradźwiękowy HC-SR04 do Arduino?
Podłącza się go za pomocą trzech pinów: VCC do 5V, GND do masy, a pin sygnałowy do cyfrowego pinu Arduino do pomiaru impulsu echa.
Jaki zakres odległości mierzy HC-SR04?
Może mierzyć odległości od 2 centymetrów do 3 metrów z dobrą dokładnością.
Jakiego napięcia potrzebuje czujnik do prawidłowej pracy?
Czujnik działa przy napięciu zasilania 5V z tolerancją ±10%, czyli w zakresie od 4.5V do 6V.
Czy jest kompatybilny z innymi mikrokontrolerami poza Arduino?
Tak, jest kompatybilny z PIC i innymi mikrokontrolerami, które obsługują cyfrowe sygnały wejścia i wyjścia.
Co oznacza dioda LED na czujniku?
Dioda LED zapala się, aby wskazać, że czujnik wykonuje aktywny pomiar.
