21,16 zł
W magazynie

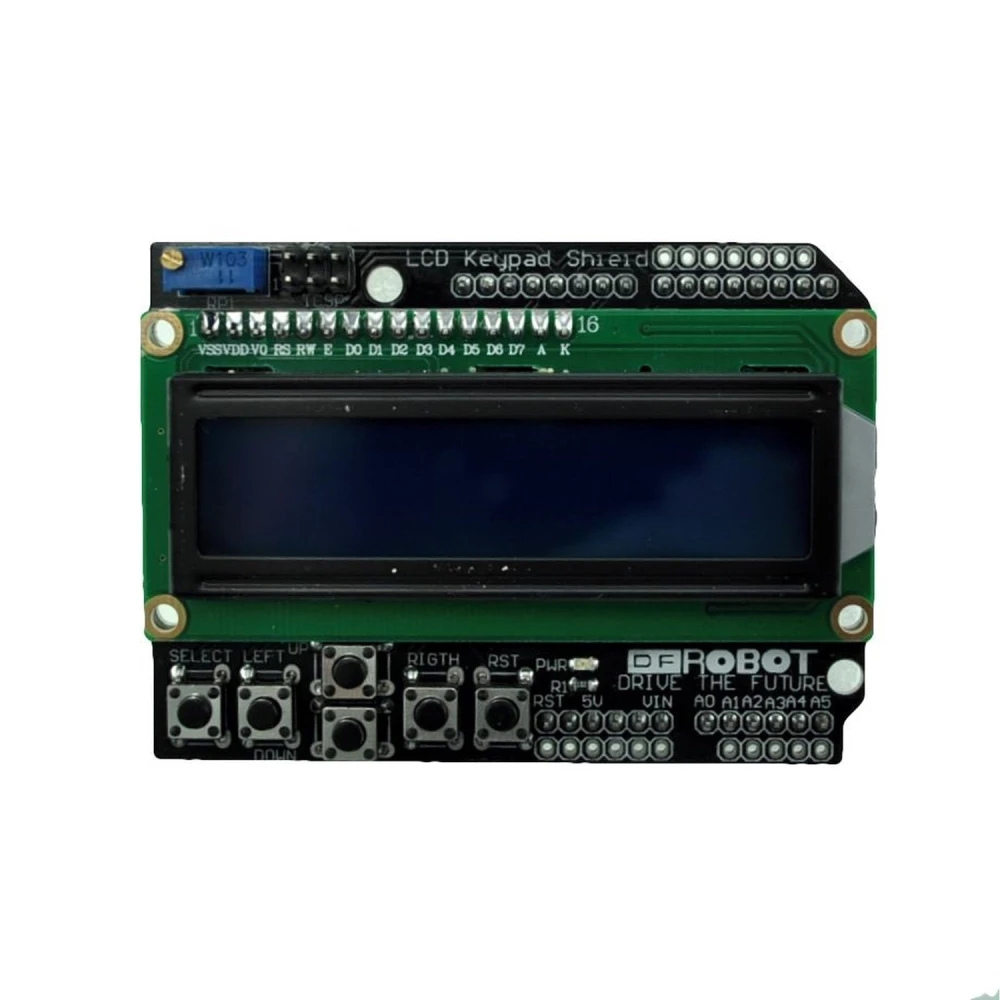

LCD Keypad Shield LCD1602 kompatybilny z Arduino z ekranem i przyciskami
Marka: satkit
21,16zł
VAT w cenie (Bez podatku: 17,20 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 20,10 zł | -5% |
Ograniczona dostępność
Dostawa standardowa
Pt, Maj 8 - Wt, Maj 12
Dostawa ekspresowa
Śr, Maj 6 - Czw, Maj 7
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
LCD Keypad Shield LCD1602 kompatybilny z Arduino to niezbędne akcesorium dla twórców i pasjonatów elektroniki korzystających z płytek Arduino lub Freeduino. Ten shield łączy wyświetlacz LCD o układzie 2 wiersze po 16 znaków z sześcioma przyciskami chwilowymi, ułatwiając bezpośrednią i wizualną interakcję z Twoimi projektami.
Ten moduł wykorzystuje piny 4, 5, 6, 7, 8, 9 i 10 do interfejsu z wyświetlaczem LCD, natomiast pin analogowy 0 służy do odczytu przycisków. Zapewnia to efektywne sterowanie bez potrzeby wykonywania wielu dodatkowych połączeń.
Główne cechy:
- Napięcie pracy: 5V, kompatybilne z większością płytek Arduino.
- Wyświetlacz LCD 2x16 znaków do prezentacji tekstu i istotnych informacji.
- Sześć wbudowanych przycisków chwilowych ułatwiających nawigację i sterowanie.
- Obsługa regulacji kontrastu oraz funkcji podświetlenia, które można włączać i wyłączać zależnie od potrzeb.
- Rozszerzenie pinów analogowych, umożliwiające prosty odczyt czujników analogowych i bezpośrednie wyświetlanie danych na ekranie.
Ten shield jest idealny do projektów wymagających prostej i czytelnej interfejsu użytkownika, takich jak interaktywne menu, sterowanie urządzeniami czy wyświetlanie danych w czasie rzeczywistym. Konstrukcja plug-and-play pozwala na szybką i bezproblemową integrację z płytkami Arduino i Freeduino.
Dostępna dokumentacja i materiały:
- Oficjalna instrukcja
- Biblioteka LCD Keypad
- Biblioteka Key Grabber V2
- Schematy V1.0
- Schematy V0.01
- Karta katalogowa LCD HD44780
Dzięki temu shieldowi obsługa Twoich projektów Arduino staje się bardziej intuicyjna i profesjonalna, ułatwiając tworzenie aplikacji z prostymi interfejsami graficznymi i wbudowanymi elementami sterującymi.
- Napięcie pracy 5V, kompatybilne z Arduino i Freeduino.
- Wyświetlacz LCD 2x16 znaków do czytelnego prezentowania tekstu.
- 6 wbudowanych przycisków chwilowych do szybkiego i prostego sterowania.
- Obsługa regulacji kontrastu oraz podświetlenia z możliwością włączania i wyłączania.
- Rozszerzenie pinów analogowych do odczytu i wyświetlania danych z czujników.
Pytania i odpowiedzi klientów
Jakie są materiały, wymiary i waga shielda oraz co dokładnie znajduje się w pudełku?
Shield jest wykonany z PCB z włókna szklanego (FR4), standardowych komponentów elektronicznych oraz modułu LCD z kompatybilnym kontrolerem HD44780. Jego typowe wymiary to 80 mm x 58 mm x 23 mm, a waga wynosi około 42 g. Zestaw zazwyczaj zawiera wyłącznie zmontowany shield, bez przewodów i papierowej dokumentacji; warto sprawdzić, czy sprzedawca dodaje instrukcję lub dodatkowe akcesoria.
Jakie są granice pracy LCD (napięcie, pobór prądu, warunki środowiskowe) i czy istnieje ryzyko przy ich przekroczeniu?
LCD i shield są zaprojektowane do pracy przy 5 V±0,25 V, przy typowym poborze mniejszym niż 50 mA dla podświetlenia włączonego. Działają niezawodnie w zakresie od 0 °C do 50 °C oraz przy RH < 80% (bez kondensacji). Napięcia powyżej 5,5 V mogą nieodwracalnie uszkodzić kontroler lub diodowe podświetlenie LED, dlatego zaleca się zawsze stosować stabilizowane zasilanie.
Jak reguluje się kontrast i zarządza podświetleniem oraz czy wymaga to okresowej konserwacji?
Regulacja kontrastu odbywa się za pomocą potencjometru umieszczonego na samym shieldzie, co pozwala dopasować obraz do różnych kątów widzenia i warunków oświetlenia. Podświetlenie można włączać i wyłączać programowo lub za pomocą jumpera, zależnie od wersji. Nie wymaga to okresowej konserwacji; zaleca się jednak unikać wilgotnych lub mocno zakurzonych miejsc i w razie potrzeby delikatnie czyścić ekran.
Z jakimi płytkami jest kompatybilny LCD Keypad Shield LCD1602?
Jest kompatybilny z płytkami Arduino i Freeduino obsługującymi napięcie pracy 5V.
Ile przycisków ma ten shield i do czego służą?
Ma 6 przycisków chwilowych, które umożliwiają sterowanie menu i funkcjami bezpośrednio z shielda.
Czy można regulować kontrast i podświetlenie wyświetlacza?
Tak, shield obsługuje regulację kontrastu i pozwala włączać lub wyłączać podświetlenie w zależności od potrzeb.
Jakich pinów używa do połączenia z Arduino?
Używa pinów cyfrowych 4, 5, 6, 7, 8, 9 i 10 do wyświetlacza oraz pinu analogowego 0 do odczytu przycisków.
Czy są dostępne materiały i dokumentacja ułatwiające użycie?
Tak, dostępne są linki do instrukcji, bibliotek i schematów, które ułatwiają integrację i programowanie shielda.
