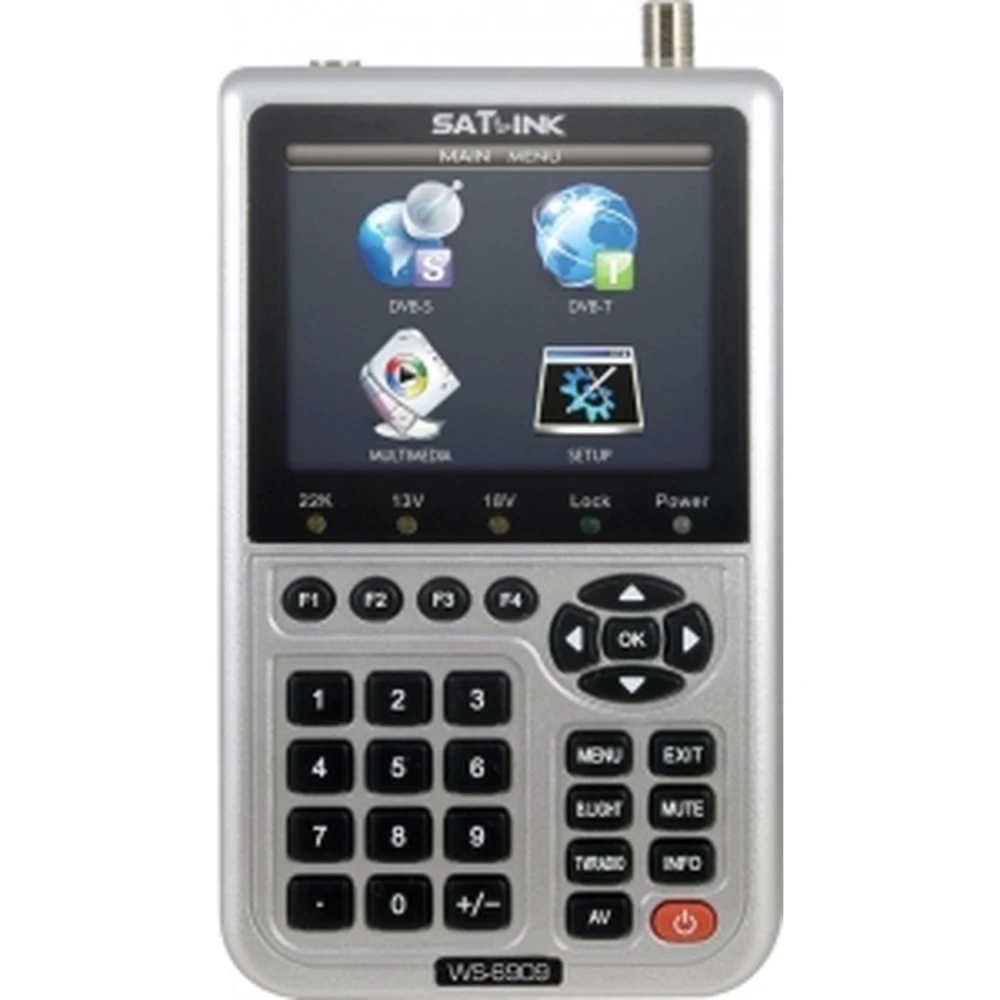

Miernik analizator TV cyfrowej Satlink WS-6909 DVB-T i DVB-S
Marka: Satlink
VAT w cenie (Bez podatku: 705,20 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 832,70 zł | -4% |
| 10+ | 815,35 zł | -6% |
| 20+ | 780,66 zł | -10% |

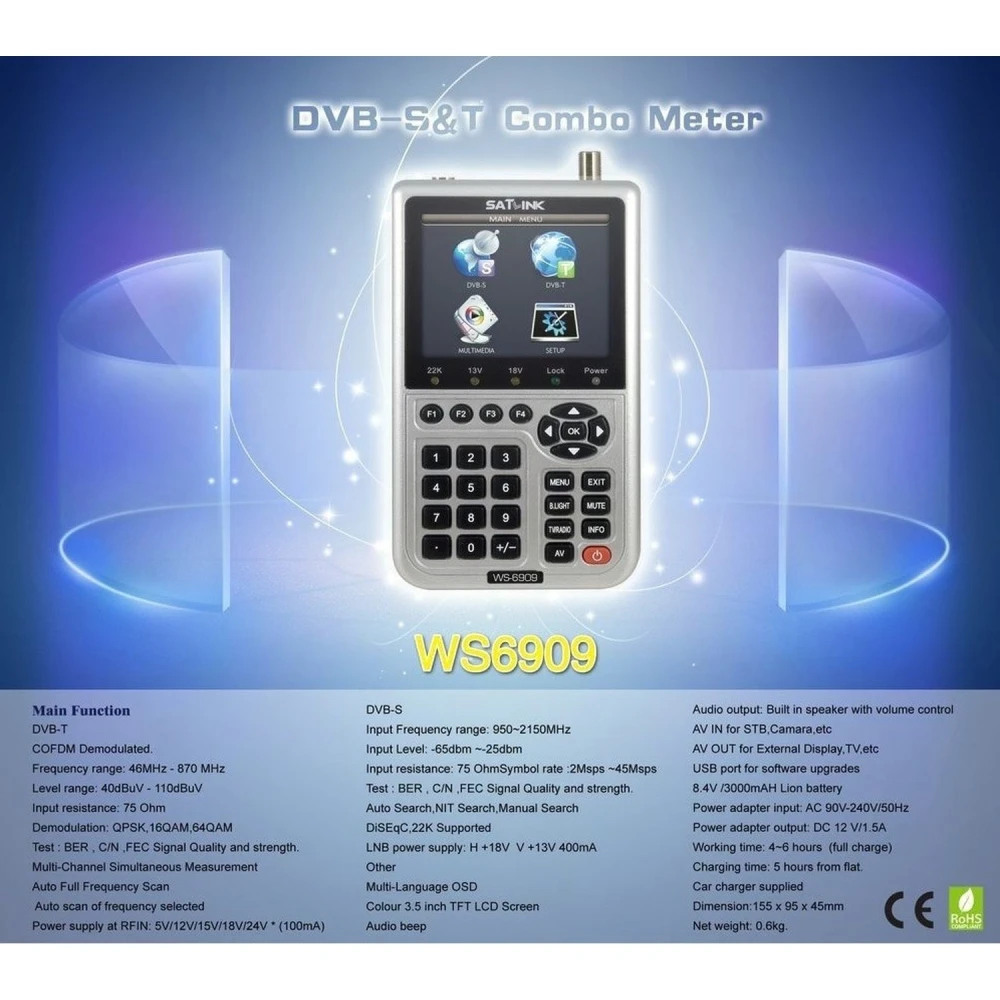

Miernik analizator TV cyfrowej Satlink WS-6909 to profesjonalne narzędzie przeznaczone do pomiaru i analizy sygnałów cyfrowych w systemach DVB-T (Telewizja Naziemna) oraz DVB-S (telewizja satelitarna). To urządzenie jest idealne dla techników i instalatorów, którzy muszą zapewnić jakość i prawidłowe działanie sygnałów telewizji cyfrowej.
Główne cechy:
- Zakres częstotliwości DVB-T: 46-870 MHz, z poziomem sygnału 40-110 dBuV i impedancją wejściową 75 ohmów.
- Demodulacja DVB-T: Kompatybilny z QPSK, 16QAM i 64QAM, obsługuje tryby 2K i 8K.
- Pomiary DVB-T: BER (Bit Error Rate), C/N (stosunek nośnej do szumu), jakość sygnału, FEC (Forward Error Correction) i siła sygnału.
- Zakres częstotliwości DVB-S: 950-2150 MHz, z poziomem wejściowym od -65 dBm do -25 dBm i impedancją wejściową 75 ohmów.
- Demodulacja DVB-S: QPSK z szybkością symboli od 2 Msps do 45 Msps.
- Pomiary DVB-S: BER, C/N, jakość sygnału, FEC i siła.
- Dodatkowe funkcje: Automatyczne i ręczne wyszukiwanie NIT, kompatybilność z DiSEqC 1.0, 1.1, 1.2 i USALS, zasilanie LNB (13/18 V, 400 mA) oraz zasilanie w RFIN z wieloma napięciami (5V do 24V).
- Akumulator: Litowo-jonowy 3000 mAh o napięciu 8.4V, czas pracy 4-6 godzin i czas ładowania 5 godzin. W zestawie ładowarka samochodowa i zasilacz AC 90-240 V.
- Pamięć: 16 MB SDRAM i 8 MB Flash do przechowywania i przetwarzania danych.
- Połączenie szeregowe: USB do transferu danych i aktualizacji.
- Kompaktowe wymiary: 155 x 95 x 45 mm, co ułatwia transport i pracę w terenie.
Typowe zastosowania:
- Instalacja i regulacja anten do telewizji cyfrowej naziemnej i satelitarnej.
- Diagnostyka i usuwanie usterek w sygnałach DVB-T i DVB-S.
- Jednoczesny pomiar wielu kanałów dla efektywnej analizy.
- Kontrola jakości sygnału w instalacjach profesjonalnych i podczas konserwacji.
Kompatybilność: Kompatybilny z systemami telewizji cyfrowej DVB-T (TDT) i DVB-S, w tym z technologiami modulacji COFDM i QPSK. Odpowiedni do analizy sygnałów w warunkach domowych i profesjonalnych.
Ten miernik analizator to niezbędne narzędzie dla techników, którzy potrzebują precyzji i funkcjonalności przy pomiarze sygnałów cyfrowych telewizji naziemnej i satelitarnej, zapewniając optymalne instalacje i jakość odbioru.
- Zakres częstotliwości DVB-T: 46-870 MHz z poziomem sygnału 40-110 dBuV
- Demodulacja DVB-T kompatybilna z QPSK, 16QAM i 64QAM
- Precyzyjne pomiary: BER, C/N, jakość sygnału, FEC i siła
- Zakres częstotliwości DVB-S: 950-2150 MHz z poziomem wejściowym -65 do -25 dBm
- Automatyczne i ręczne wyszukiwanie NIT dla DVB-S
- Kompatybilność z DiSEqC 1.0, 1.1, 1.2 i USALS
- Akumulator litowo-jonowy 3000 mAh z czasem pracy 4-6 godzin
- Pamięć wewnętrzna 16 MB SDRAM i 8 MB Flash
- Połączenie USB do transferu danych i aktualizacji
- Kompaktowe wymiary: 155 x 95 x 45 mm, łatwy do przenoszenia
Pytania i odpowiedzi klientów
Jakie rodzaje sygnałów może mierzyć i analizować Satlink WS-6909 oraz jakie daje to korzyści w porównaniu z miernikami tylko naziemnymi lub tylko satelitarnymi?
Satlink WS-6909 umożliwia pomiar i analizę zarówno cyfrowej telewizji naziemnej DVB-T (TDT, COFDM), jak i sygnałów satelitarnych DVB-S, co ułatwia pracę w instalacjach mieszanych bez potrzeby używania dwóch urządzeń. Obsługuje demodulację QPSK, 16QAM i 64QAM, z zakresem częstotliwości 46–870 MHz dla naziemnej i 950–2150 MHz dla satelitarnej, obejmując większość aktualnych standardów. W porównaniu z miernikami dedykowanymi oferuje większą wszechstronność, choć może nie mieć zaawansowanych funkcji specyficznych dla profesjonalnych modeli wyspecjalizowanych w jednym typie sygnału.
Jakie są wymiary, waga i dokładna zawartość pudełka produktu?
Satlink WS-6909 ma przybliżone wymiary 180 × 95 × 48 mm i waży około 0,5 kg. Zestaw zwykle zawiera: miernik WS-6909, ładowarkę sieciową, krótki kabel koncentryczny testowy, pasek lub etui transportowe oraz instrukcję obsługi. Zawartość może się różnić w zależności od dystrybutora, dlatego zaleca się sprawdzenie listy akcesoriów przed zakupem.
Czy do działania wymaga zewnętrznego zasilania i jaką kompatybilność elektryczną oferuje z LNB satelitarnym?
Miernik ma wbudowaną akumulatorową baterię do pracy przenośnej. Może dostarczać zasilanie bezpośrednio z wejścia RFIN do urządzeń takich jak LNB, obsługując 5V, 12V, 15V, 18V lub 24V (maksymalnie 100 mA), co jest zgodne z większością standardowych LNB i aktywnych urządzeń antenowych. Ważne jest, aby obciążenie nie przekraczało maksymalnego dopuszczalnego prądu, aby uniknąć przeciążenia.
Czy urządzenie pozwala mierzyć parametry techniczne takie jak BER, stosunek C/N i siła sygnału, i jakie są jego zakresy pracy?
Tak, WS-6909 mierzy kluczowe parametry, takie jak BER (Bit Error Rate), stosunek nośna-szum (C/N), siła i jakość sygnału zarówno w DVB-T, jak i DVB-S. Działa skutecznie w zakresie poziomu wejściowego 40–110 dBμV dla naziemnej i od -65 dBm do -25 dBm dla satelitarnej, co pokrywa potrzeby instalacji i precyzyjnej regulacji w środowisku domowym i półprofesjonalnym.
Jakie elementy bezpieczeństwa i normy uwzględnia oraz jak wypada w porównaniu z urządzeniami wyższej klasy pod względem wytrzymałości i ochrony?
WS-6909 spełnia podstawowe normy elektryczne CE dla urządzeń elektronicznych, ale ze względu na kategorię przenośną i cenę nie posiada wzmocnionych ekranów przeciw EMI ani zaawansowanych zabezpieczeń przed przepięciami na wejściach. Urządzenia wyższej klasy mogą oferować większą wytrzymałość, ochronę ESD i dodatkowe certyfikaty do zastosowań profesjonalnych. Zaleca się obsługiwać miernik zgodnie z dobrymi praktykami i unikać podłączania w środowiskach bez odpowiedniego odprowadzenia ładunków.
Do czego służy miernik analizator Satlink WS-6909?
Służy do pomiaru i analizy sygnałów telewizji cyfrowej naziemnej (DVB-T) i satelitarnej (DVB-S), umożliwiając sprawdzenie jakości i siły sygnału podczas instalacji i konserwacji.
Jakie rodzaje sygnału może mierzyć Satlink WS-6909?
Może mierzyć sygnały DVB-T (TDT) i DVB-S (satelita), w tym parametry takie jak BER, C/N, jakość sygnału, FEC i siła sygnału.
Jak długo działa bateria miernika Satlink WS-6909?
Akumulator litowo-jonowy ma pojemność 3000 mAh i zapewnia czas pracy od 4 do 6 godzin przy pełnym naładowaniu.
Czy jest kompatybilny z systemami DiSEqC?
Tak, jest kompatybilny z wersjami DiSEqC 1.0, 1.1, 1.2 i USALS do sterowania LNB i przełączania satelitów.
Czy zawiera ładowarkę samochodową?
Tak, miernik zawiera ładowarkę samochodową oraz zasilacz AC/DC.
