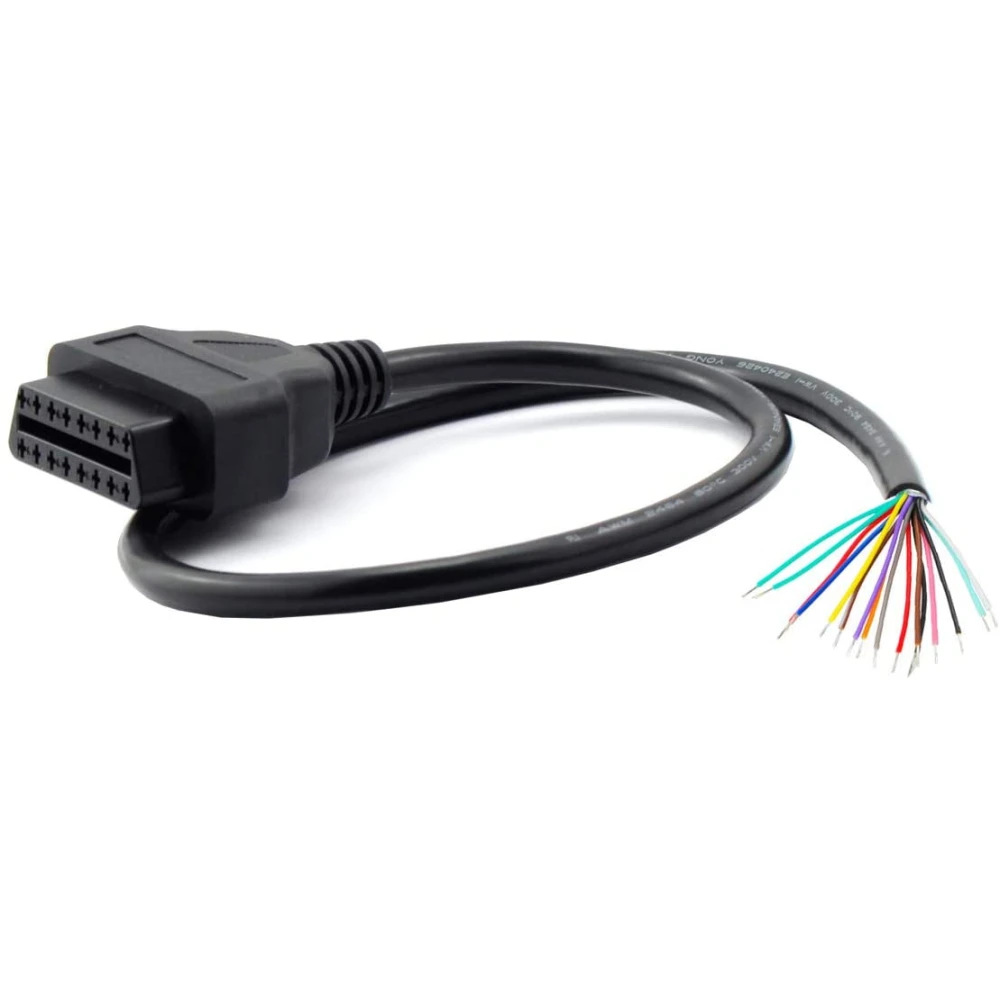

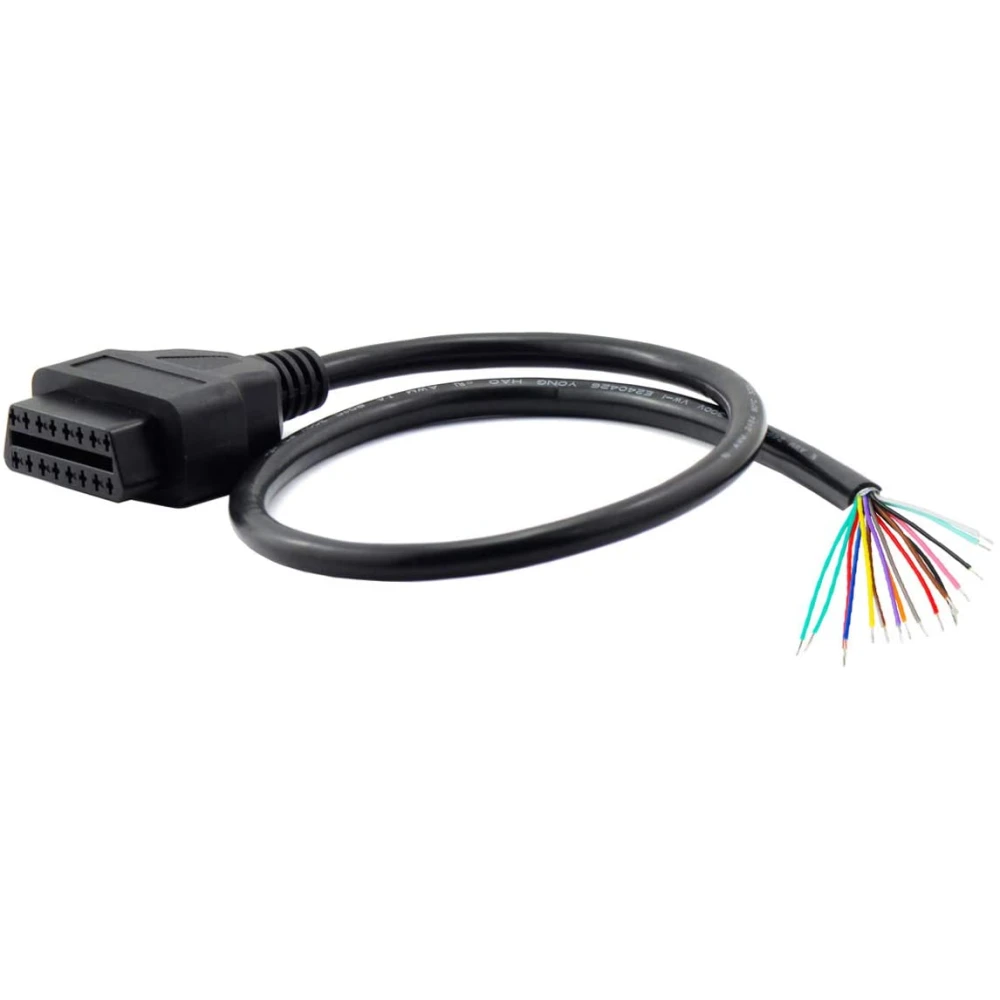

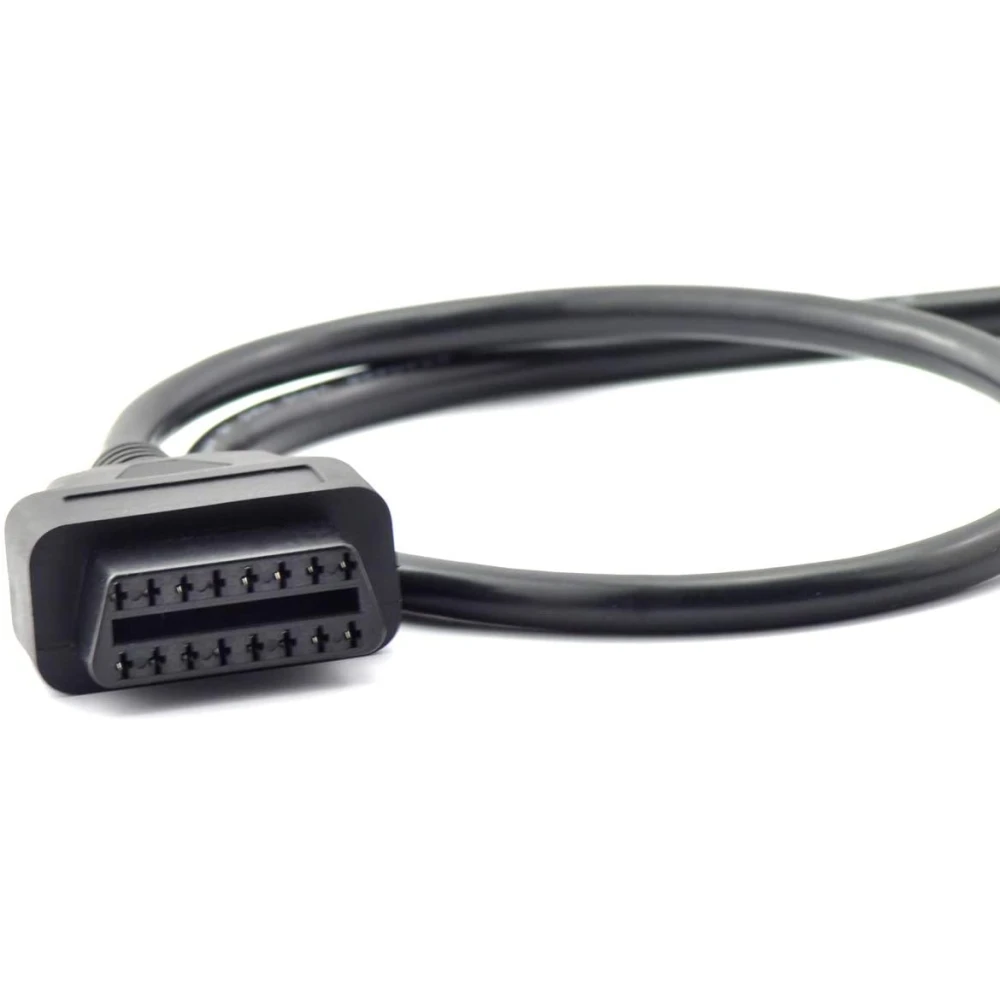

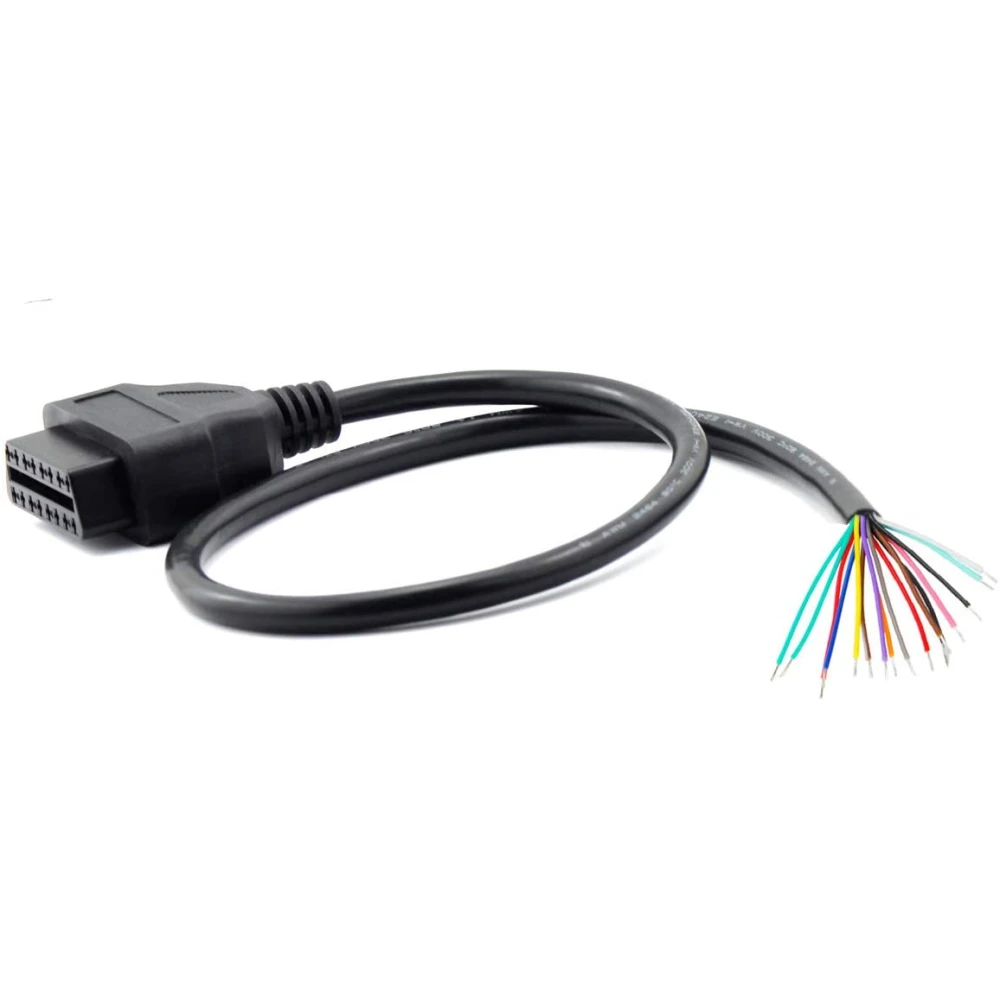

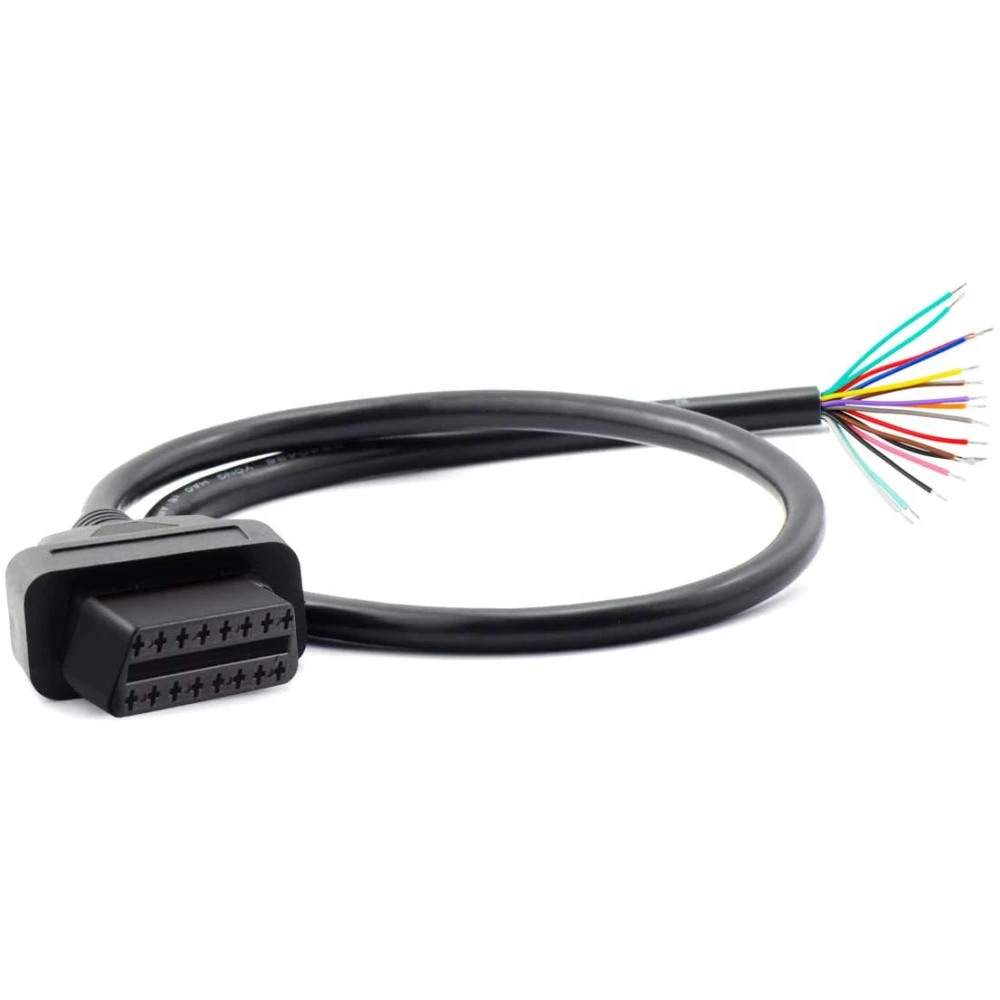

Przedłużacz OBD2 z gniazdem żeńskim 1m do diagnostyki

Przedłużacz OBD2 z gniazdem żeńskim 1m to kabel przedłużający zaprojektowany w celu ułatwienia połączenia między portem OBDII pojazdu a urządzeniami diagnostyki samochodowej. Wyprodukowany przez satkit, ten kabel o długości 1 metra ma 16-pinowe gniazdo żeńskie zgodne ze standardem J1962, co gwarantuje kompatybilność z większością nowoczesnych pojazdów korzystających z tego protokołu.

Główne cechy:

• 16-pinowe gniazdo żeńskie OBDII J1962: Kompatybilne ze standardowymi portami OBDII, umożliwia podłączenie urządzeń diagnostycznych lub realizację projektów DIY związanych z motoryzacją.
• Kabel przedłużający 1 metr: Zapewnia większą elastyczność i wygodę podczas podłączania urządzeń bez ograniczeń przestrzennych.
• Wszystkie piny podłączone: Obejmuje połączenie wszystkich 16 pinów, umożliwiając dostęp do różnych linii komunikacyjnych i zasilania.
• Szczegółowy układ pinów: Zawiera piny dla linii SAE J1850, CAN High i CAN Bajo, linii ISO 9141-2 oraz dodatniego zasilania akumulatora, między innymi.

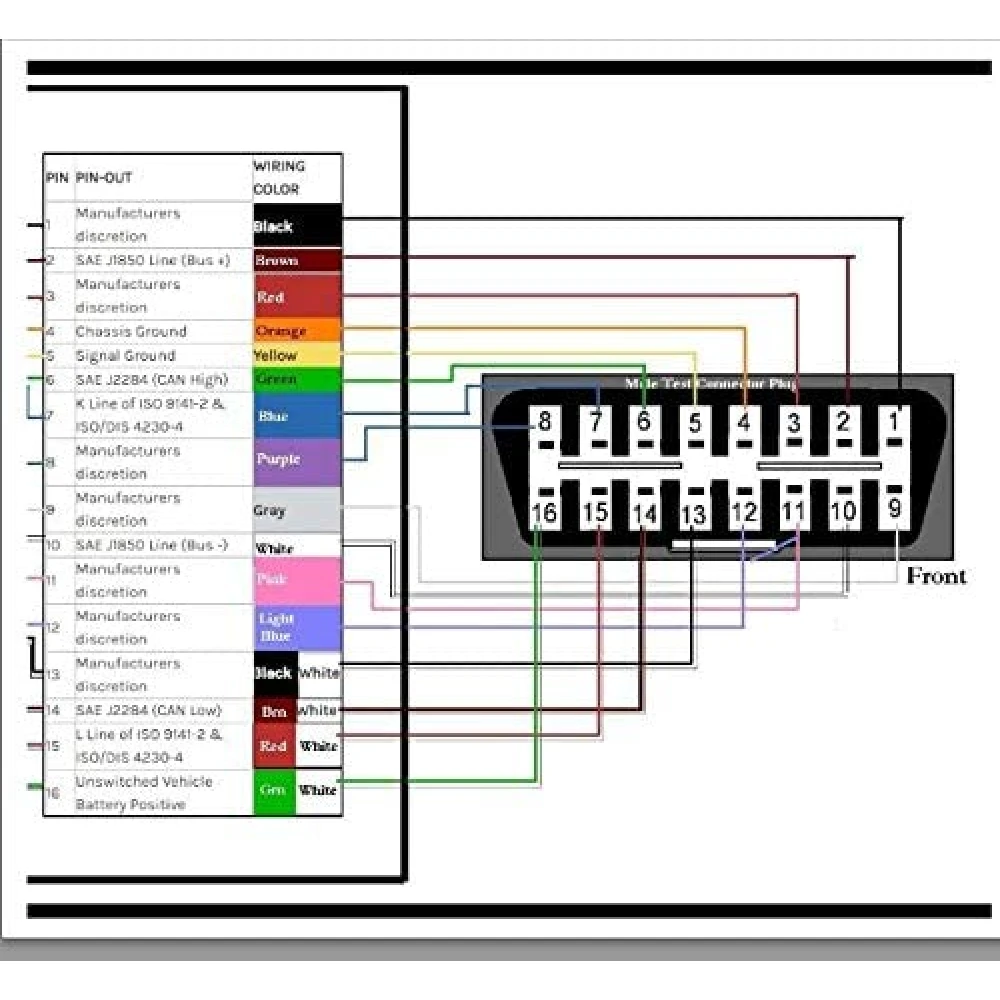

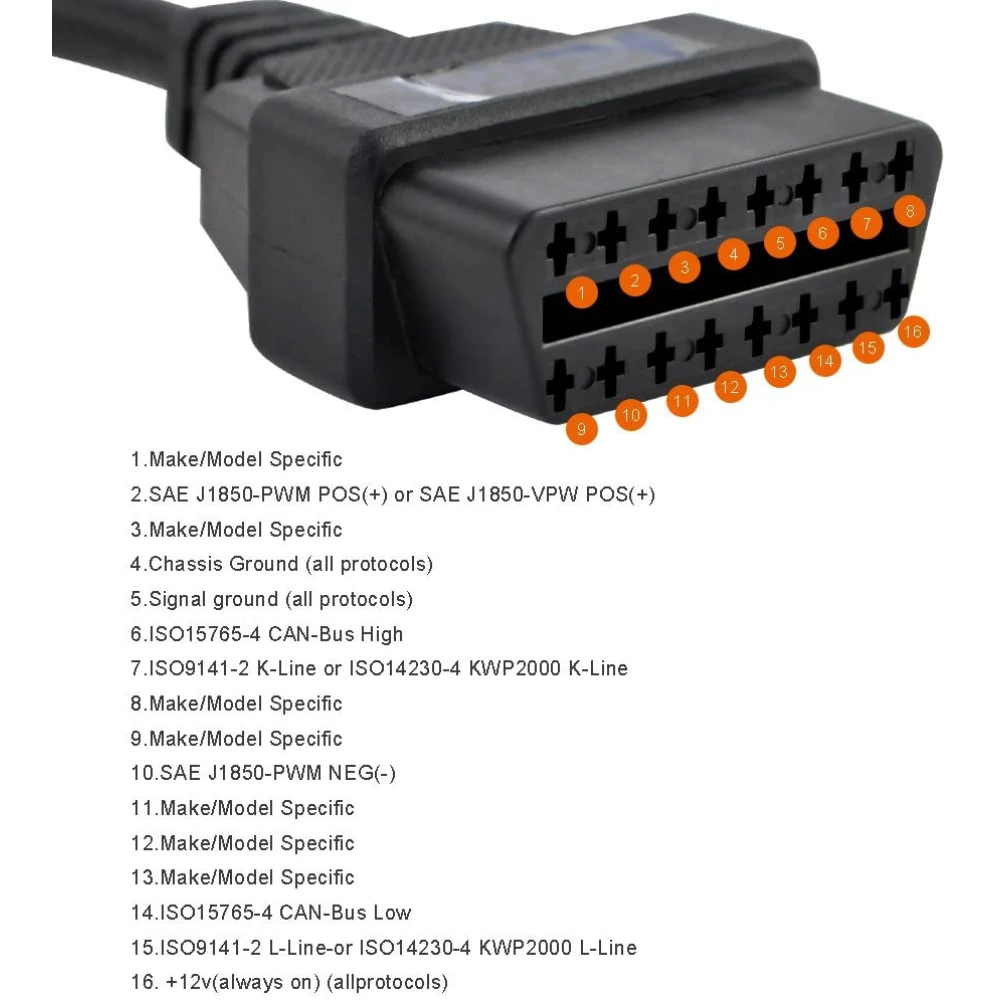

Specyfikacja techniczna złącza OBD2:

• PIN 1 - Discreción de fabricantes
• PIN 2 - Línea SAE J1850 (Bus +)
• PIN 3 - Discreción de fabricantes
• PIN 4 - Chasis de tierra
• PIN 5 - Señal de tierra
• PIN 6 - SAE J2284 (CAN High)
• PIN 7 - Línea K de ISO 9141-2 e ISO/DIS 4230-4
• PIN 8 - Discreción de fabricantes
• PIN 9 - Discreción de fabricantes
• PIN 10 - SAE J1850 Línea (Bus -)
• PIN 11 - Discreción de fabricantes
• PIN 12 - Discreción de fabricantes
• PIN 13 - Discreción de fabricantes
• PIN 14 - SAE J2284 (CAN Bajo)
• PIN 15 - Línea L de ISO 9141-2 e ISO/DIS 4230-4
• PIN 16 - Batería de vehículo sin conmutar positiva

Kolory przewodów według przypisania pinów:

• 1 - Czerwony
• 2 - Biały
• 3 - Pomarańczowy
• 4 - Niebieski
• 5 - Zielony
• 6 - Żółty
• 7 - Brązowy
• 8 - Fioletowy
• 9 - Czerwony/Czarny
• 10 - Biały/Czarny
• 11 - Pomarańczowy/Czarny
• 12 - Niebieski/Czarny
• 15 - Brązowy/Czarny
• 16 - Fioletowy/Czarny

Typowe zastosowania:

• Wydłużenie zasięgu portu OBDII, aby ułatwić diagnostykę za pomocą skanerów lub czytników kodów.
• Projekty DIY związane z motoryzacją, wymagające dostępu do sygnałów pojazdu.
• Naprawy i serwis w warsztatach, gdzie potrzebna jest elastyczność przy podłączaniu narzędzi diagnostycznych.

Kompatybilność: Kompatybilny z pojazdami wyposażonymi w standardowy 16-pinowy port OBDII zgodny z normą J1962. Nie jest zalecany do pojazdów bez tego standardu.

Ten kabel przedłużający to niezbędne akcesorium dla profesjonalistów i pasjonatów, którzy szukają niezawodnego i trwałego połączenia do diagnostyki samochodowej. Dzięki jakości satkit zapewnia stabilne i bezpieczne połączenie dla narzędzi diagnostycznych.

• 16-pinowe gniazdo żeńskie OBDII J1962 kompatybilne ze standardowymi pojazdami
• Kabel przedłużający 1 metr dla większej wygody i elastyczności
• Wszystkie 16 pinów podłączone dla pełnego dostępu do sygnałów i zasilania
• Szczegółowy układ pinów dla różnych protokołów komunikacji
• Idealny do diagnostyki, napraw i projektów DIY w motoryzacji
