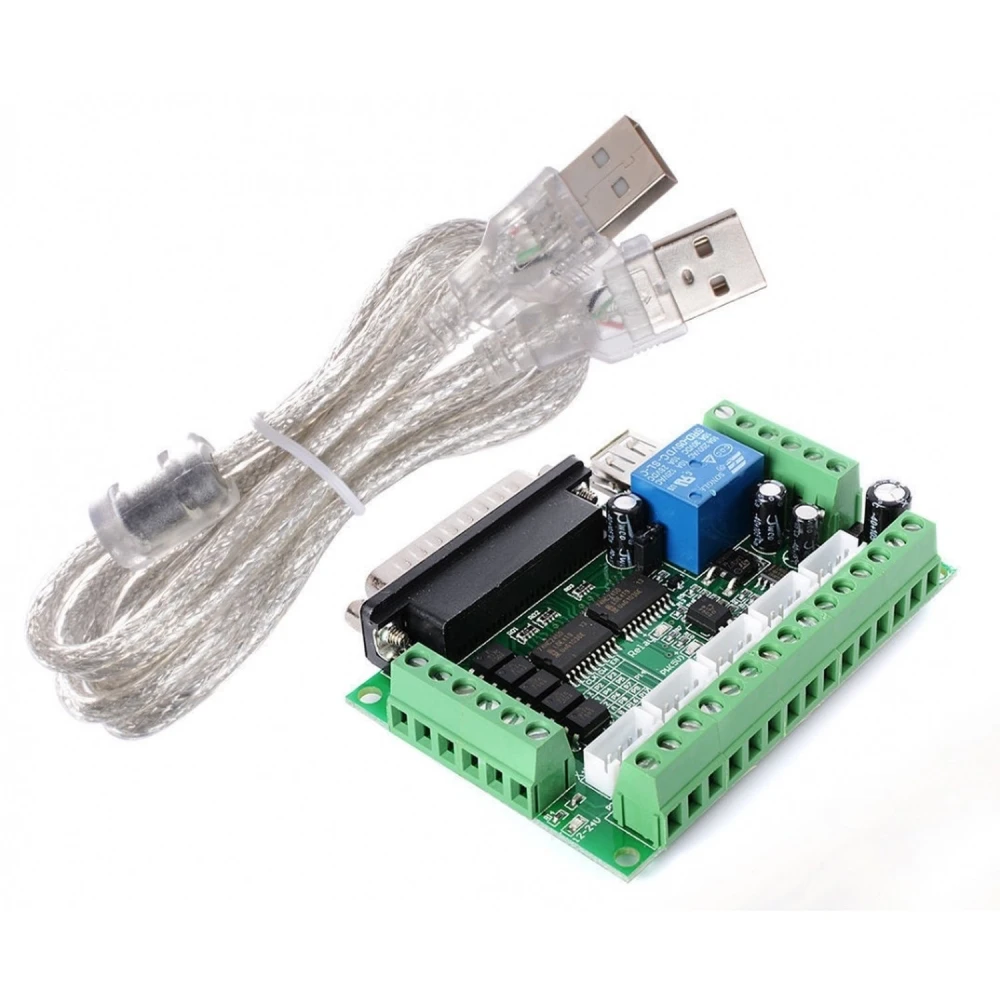

Płytka sterująca CNC 5 osi Mach3 USB do silnika krokowego
Marka: satkit
42,31zł
VAT w cenie (Bez podatku: 34,40 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 40,62 zł | -4% |
| 10+ | 37,37 zł | -12% |
| 20+ | 34,70 zł | -18% |
Pozostało tylko 5 szt. — zamów wkrótce!
Dostawa standardowa
Pon, Maj 11 - Śr, Maj 13
Dostawa ekspresowa
Czw, Maj 7 - Pt, Maj 8
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
Płytka sterująca CNC 5 osi Mach3 USB to adapter zaprojektowany do sterowania silnikami krokowymi w systemach CNC za pomocą oprogramowania Mach3 oraz innych programów sterowania numerycznego wykorzystujących port równoległy. Ta płytka jest idealna dla użytkowników szukających niezawodnego i zabezpieczonego rozwiązania do obsługi do 5 osi z precyzją i bezpieczeństwem.
- Kompatybilność: Działa z Mach3 i innymi programami sterowania numerycznego przez port równoległy, ułatwiając integrację z istniejącymi systemami CNC.
- Zaawansowana ochrona: Posiada niezależny system ochrony zasilania USB i zasilania urządzeń peryferyjnych, zapewniając integralność sprzętu i chroniąc przed uszkodzeniem spowodowanym odwrotną polaryzacją.
- Napięcie urządzeń peryferyjnych: Obsługuje napięcie w zakresie 12-24V z ochroną przed odwrotnym podłączeniem, gwarantując bezpieczną i stabilną pracę.
- Ochrona portu równoległego: Zapewnia pełną ochronę między sygnałami wejściowymi a układem sterowania, chroniąc port równoległy kontrolera.
- Sterowanie wyjściami: Wszystkie wyjścia są sterowane przełącznikiem na wyjściu P17, co umożliwia efektywne zarządzanie sygnałami.
- Izolowane wyjście analogowe: Zawiera izolowane wyjście napięcia analogowego 0-10V przez optoizolator, sterowane za pomocą konwertera interfejsu analogowego do regulacji prędkości wrzeciona (wyjście P1).
- Sterowanie 5 osi: Udostępnia 17 dostępnych portów z optoizolatorem do sterowania silnikami krokowymi 5 osi, idealne do złożonych konfiguracji CNC.
- Wyjście PWM: Wyjście P1 może być używane jako PWM do sterowania regulatorem wrzeciona przez optoizolator.
- Poziomy wejściowe: Kompatybilna z poziomami wejściowymi typu wspólna katoda lub wspólna anoda 5V, co ułatwia integrację z różnymi systemami.
Typowe zastosowanie: Ta płytka jest idealna dla warsztatów i użytkowników, którzy potrzebują sterować maszynami CNC 5 osi z silnikami krokowymi, zapewniając precyzyjną i bezpieczną kontrolę ruchu oraz prędkości.
Kompatybilność i akcesoria: W zestawie znajduje się kabel USB ułatwiający bezpośrednie podłączenie do komputera i zapewniający stabilną komunikację z oprogramowaniem Mach3.
Zawartość opakowania:
- 1 x Płytka sterująca CNC 5 osi do silników krokowych kompatybilna z Mach3
- 1 x Kabel USB
Dzięki tej płytce sterującej otrzymasz solidne i zabezpieczone urządzenie, które ułatwia wdrożenie i sterowanie zaawansowanymi systemami CNC z Mach3 oraz innymi kompatybilnymi programami.
- Kompatybilna z oprogramowaniem Mach3 i sterowaniem numerycznym przez port równoległy
- Niezależna ochrona zasilania USB i urządzeń peryferyjnych
- Napięcie urządzeń peryferyjnych 12-24V z ochroną przed odwrotną polaryzacją
- Pełna ochrona portu równoległego
- Wyjścia sterowane przełącznikiem na wyjściu P17
- Izolowane wyjście analogowe 0-10V do sterowania prędkością wrzeciona
- Sterowanie 5 osi z 17 portami dostępnymi przez optoizolator
- Wyjście PWM na porcie P1 do sterowania regulatorem wrzeciona
- Kompatybilna z poziomami wejściowymi 5V: wspólna katoda lub wspólna anoda
- W zestawie kabel USB do bezpośredniego podłączenia
Pytania i odpowiedzi klientów
Jakie są wymiary, waga i główne materiały dołączonej płytki?
Płytka ma wymiary około 100 mm x 70 mm x 15 mm i waży 120 g (bez opakowania). Jest wykonana z PCB z włókna szklanego (FR4) z elektronicznymi komponentami montażu powierzchniowego oraz złączami listwowymi ułatwiającymi okablowanie.
Jakie systemy operacyjne i wersje Mach3 są kompatybilne? Czy zawiera sterowniki USB?
Płytka została zaprojektowana do pracy z Mach3 i innym oprogramowaniem CNC przez port równoległy w systemach Windows (XP, 7, 8, 10 w wersji 32-bit). Dołączony kabel USB służy wyłącznie do zasilania, a nie do transmisji danych, więc nie wymaga ani nie zawiera specjalnych sterowników USB.
Czy można sterować prędkością wrzeciona z wyjścia analogowego 0-10V i jaką precyzję ma ten sygnał?
Tak, wyjście analogowe 0-10V umożliwia sterowanie prędkością kompatybilnych wrzecion za pomocą odpowiedniego konwertera. Sygnał jest izolowany przez optoizolator, a jego dokładność zależy od konstrukcji układu, z typową tolerancją ±0,2 V, odpowiednią dla większości konwencjonalnych falowników VFD.
Jakie zabezpieczenia elektryczne zawiera i co się stanie w przypadku nieprawidłowego podłączenia zasilania 12-24V?
Płytka ma zabezpieczenie przed odwrotną polaryzacją na wejściu zasilania 12-24V, a także optoizolatory do separacji sygnałów sterujących. W przypadku błędnego podłączenia polaryzacji system zapobiega trwałym uszkodzeniom, jednak zaleca się sprawdzenie połączeń przed włączeniem.
Czy ta płytka jest kompatybilna z oprogramowaniem Mach3?
Tak, ta płytka sterująca jest kompatybilna z Mach3 i innymi programami sterowania numerycznego wykorzystującymi port równoległy.
Jakie napięcie obsługują podłączone urządzenia peryferyjne?
Urządzenia peryferyjne mogą pracować w zakresie 12-24V, z ochroną przed odwrotnym podłączeniem polaryzacji.
Czy w zestawie jest kabel do połączenia USB?
Tak, w opakowaniu znajduje się kabel USB do podłączenia płytki do komputera.
Ile osi może sterować ta płytka?
Może sterować do 5 osi za pomocą 17 dostępnych portów z optoizolatorem.
Jakie zabezpieczenia ma ta płytka?
Ma niezależną ochronę zasilania USB i urządzeń peryferyjnych oraz pełną ochronę portu równoległego, aby zapobiec uszkodzeniom.
