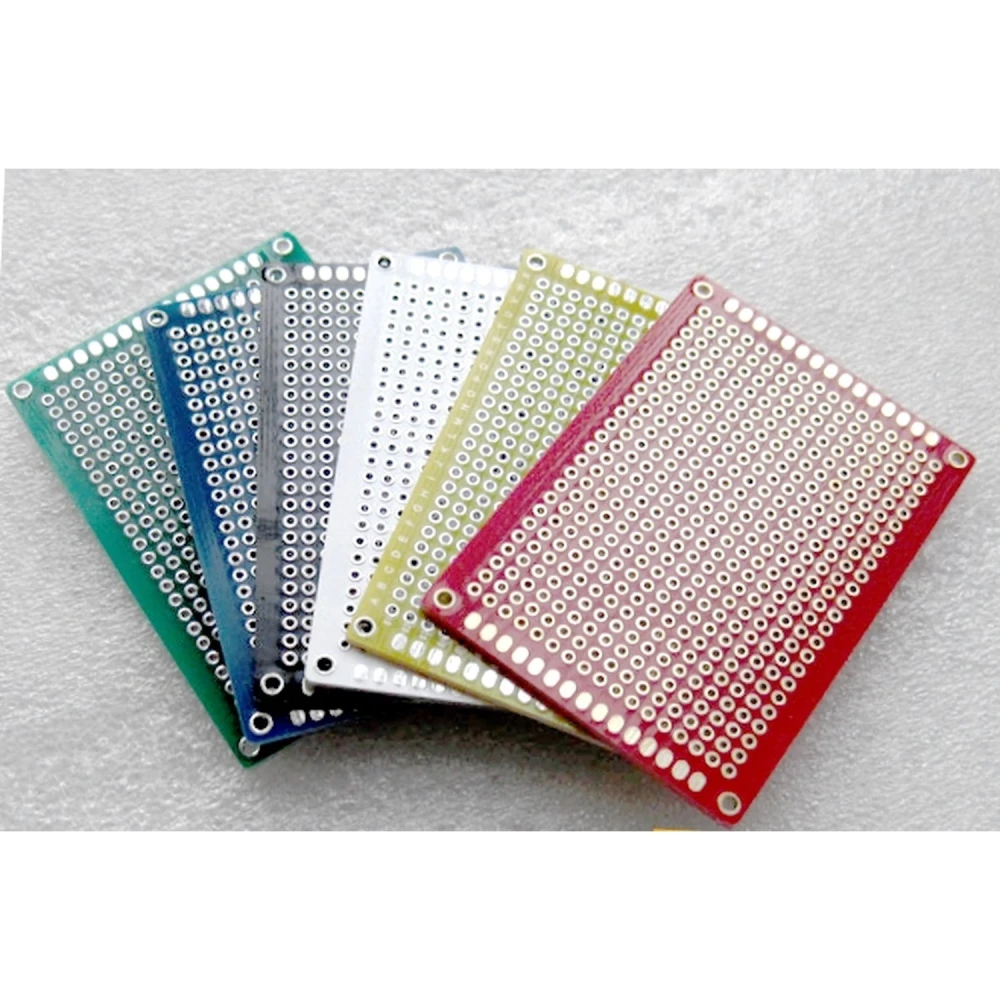

Płytka prototypowa bakelitowa 5x7cm zielona do elektroniki
Marka: satkit
2,64zł
VAT w cenie (Bez podatku: 2,15 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 2,51 zł | -5% |
| 10+ | 2,38 zł | -10% |
| 20+ | 1,98 zł | -25% |
W magazynie - Wysyłka natychmiastowa
Dostawa standardowa
Śr, Maj 20 - Pt, Maj 22
Dostawa ekspresowa
Pon, Maj 18 - Wt, Maj 19
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
Płytka prototypowa bakelitowa 5cmx7cm w kolorze zielonym to niezbędny element dla każdego hobbysty i profesjonalisty zajmującego się elektroniką, który potrzebuje w prosty i niezawodny sposób wykonywać prototypy lub testy układów.
Płytka jest wykonana z arkusza tworzywa bakelitowego, materiału znanego z twardości i odporności termicznej, idealnego do montażu komponentów elektronicznych bez odkształceń. Zielony kolor ułatwia obserwację obwodów i lutów.
- Rozmiar: 5cm x 7cm, kompaktowy format, który pozwala pracować nad różnymi projektami bez zajmowania dużo miejsca.
- Grubość: 1.2 mm, co zapewnia solidną i stabilną podstawę montażową.
- Układ otworów: Pady znajdują się po jednej stronie, z standardowym rozstawem otworów 2,54 mm, kompatybilnym z większością komponentów elektronicznych i pinów Arduino.
- Średnica otworów: 1.0 mm, odpowiednia do lutowania oraz montażu przewodów i pinów.
Płytka idealnie nadaje się do tworzenia prototypów elektronicznych, napraw i testów układów. Jej kompatybilność ze standardowymi komponentami sprawia, że doskonale sprawdza się w projektach z Arduino, mikrokontrolerami i innymi systemami elektronicznymi.
Uwaga: Obecnie produkt jest niedostępny w magazynie. Zalecamy sprawdzenie alternatyw lub zapisanie się na powiadomienie o dostępności.
- Kompaktowy rozmiar 5cm x 7cm do prototypów elektronicznych
- Wytrzymały materiał bakelitowy o grubości 1.2 mm
- Otwory o średnicy 1.0 mm i standardowym rozstawie 2,54 mm
- Zielony kolor ułatwiający obserwację i organizację układów
- Kompatybilna ze standardowymi komponentami elektronicznymi i projektami Arduino
Pytania i odpowiedzi klientów
Jaka jest główna zaleta płytki z bakelitu w porównaniu z płytkami z włókna szklanego (FR4) do prototypów?
Płytka z bakelitu jest tańsza i łatwiejsza do cięcia lub wiercenia niż płytka z włókna szklanego (FR4), choć FR4 oferuje większą wytrzymałość mechaniczną i termiczną. Do prostych prototypów lub zastosowań edukacyjnych bakelit jest odpowiedni ze względu na niski koszt i łatwość obróbki.
Jakie typy komponentów i grubości wyprowadzeń są kompatybilne z otworami o średnicy 1,0 mm?
Otwory 1,0 mm są kompatybilne z większością standardowych komponentów elektronicznych THT, których wyprowadzenia mają zwykle średnicę od 0,4 mm do 0,8 mm. Komponenty z grubszymi wyprowadzeniami mogą nie pasować prawidłowo.
Czy powierzchnia płytki wymaga specjalnej obróbki przed lutowaniem komponentów?
Powierzchnia miedziana płytki zwykle jest gotowa do lutowania, ale z czasem może się utleniać. Zaleca się wyczyścić ją alkoholem izopropylowym lub gumką ścierną przed lutowaniem, aby zapewnić lepszą przyczepność.
Jaka jest tolerancja wymiarowa płytki i jak może wpływać na montaż powtarzalnych projektów?
Typowa tolerancja tego typu płytek wynosi ±0,5 mm dla wymiarów liniowych. W przypadku montażu seryjnego wymagającego precyzyjnego pozycjonowania komponentów może być konieczna ręczna korekta.
Czy płytka spełnia jakiekolwiek normy bezpieczeństwa lub odporności ogniowej?
Bakelit zapewnia pewną odporność na ciepło, ale te płytki nie są certyfikowane zgodnie z międzynarodowymi normami (takimi jak UL94) w zakresie trudnopalności. Nie zaleca się ich stosowania w krytycznych aplikacjach, gdzie istnieje ryzyko pożaru.
Do czego służy płytka prototypowa bakelitowa 5x7cm zielona?
Służy do szybkiego i bezpiecznego montażu oraz testowania układów elektronicznych podczas tworzenia projektów elektronicznych.
Czy jest kompatybilna z komponentami Arduino?
Tak, standardowy rozstaw 2,54 mm między otworami jest kompatybilny z większością komponentów i pinów Arduino.
Z jakiego materiału jest wykonana płytka?
Jest wykonana z arkusza tworzywa bakelitowego, znanego z odporności i trwałości.
Czy jest dostępna w magazynie?
Obecnie ten produkt jest niedostępny w magazynie. Zaleca się sprawdzenie alternatyw lub oczekiwanie na ponowne dostawy.
