Płytka ochronna PCB 4S 40A do baterii litowej, wersja ulepszona
Marka: satkit
17,45zł
VAT w cenie (Bez podatku: 14,19 zł)
Ograniczona dostępność
Dostawa standardowa
Śr, Maj 20 - Pt, Maj 22
Dostawa ekspresowa
Pon, Maj 18 - Wt, Maj 19
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty

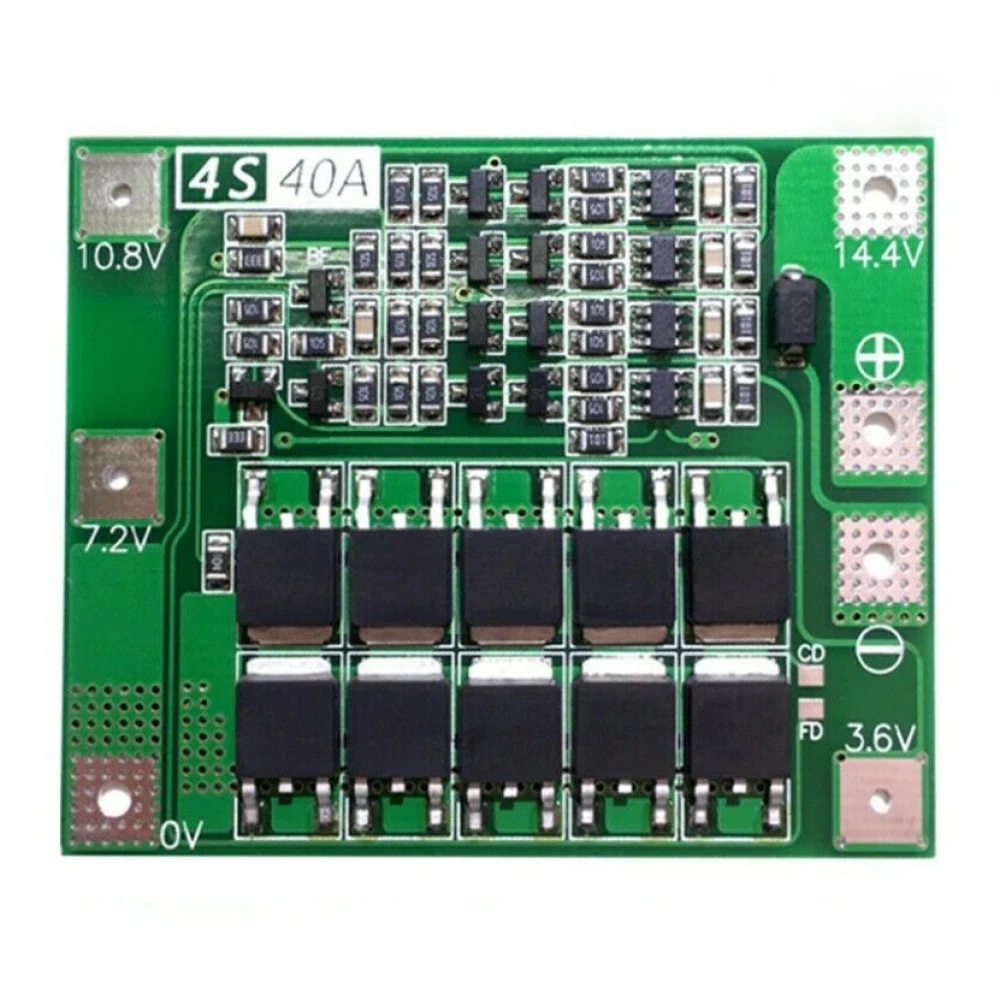

Płytka ochronna PCB 4S 40A do baterii litowej, wersja ulepszona
Ta płytka ochronna jest przeznaczona do baterii litowych w konfiguracji 4S, z napięciem nominalnym 16.8V i maksymalnym ciągłym prądem rozładowania 40A, idealna do zastosowań wymagających dużej mocy i bezpieczeństwa.
Główne cechy
- Kompatybilne napięcie nominalne: 3.6V lub 3.7V na ogniwo, w tym baterie 18650, 26650 oraz baterie litowo-polimerowe.
- Napięcie ładowania: 16.8V do 18.1V.
- Ciągły prąd rozładowania: do 40A (zaleca się zmniejszenie, jeśli chłodzenie jest niewystarczające).
- Ciągły prąd ładowania: do 20A.
- Typ urządzenia: regulator napięcia do ochrony i zarządzania bateriami.
- Prąd balansowania: 100mA, aby utrzymać dobrą kondycję ogniw.
- Dostępne wersje: standardowa (bez funkcji balansowania, moc do 135W) oraz z balansowaniem (z funkcją balansowania, moc do 220W).
Specyfikacja techniczna
- Wymaga baterii o minimalnej mocy: trzy baterie 15C-20C lub sześć baterii 10C-15C, aby uruchomienie było udane.

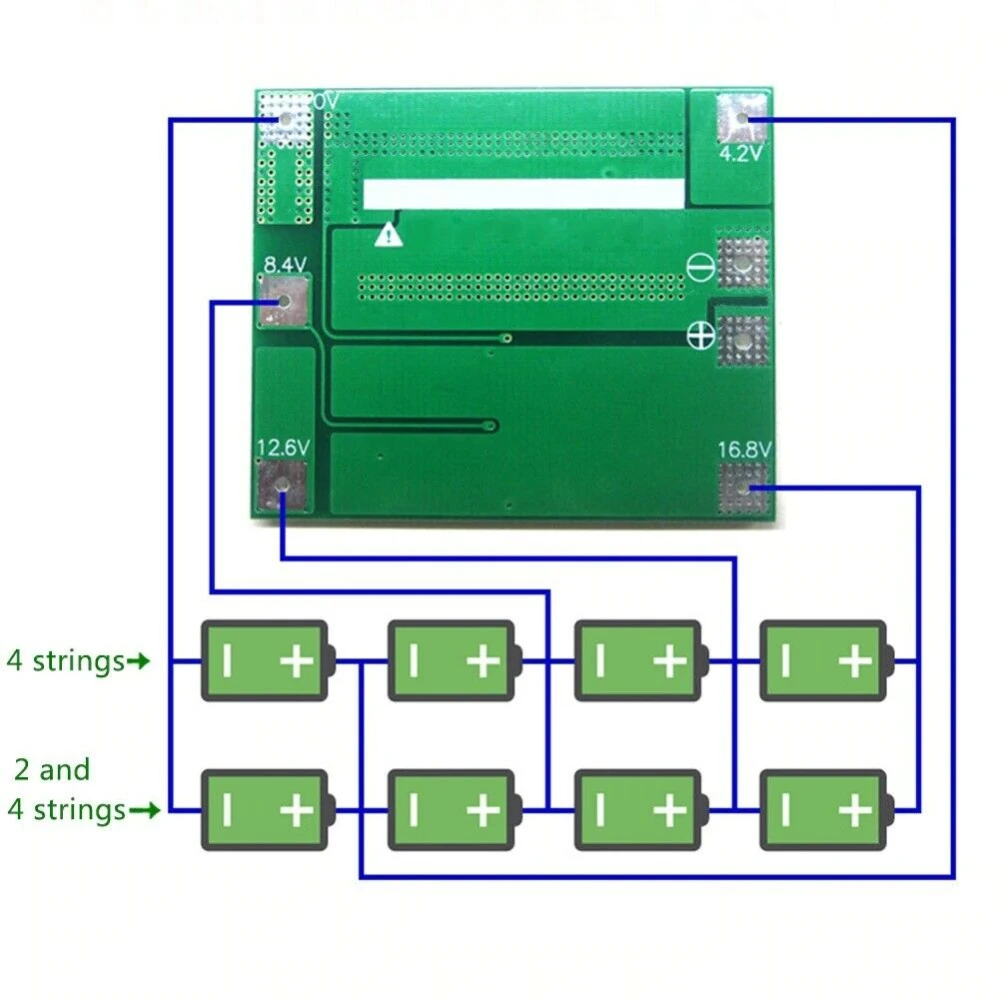

- Należy ściśle przestrzegać okablowania zgodnie z mapą napięć: 0V, 4.2V, 8.4V, 12.6V i 16.8V, aby uniknąć zwarcia.
- Zaleca się podłączenie niepolaryzowanego kondensatora (10uF-100uF, napięcie >25V) między dodatnim i ujemnym zaciskiem silnika, aby zapobiec przepięciom zwrotnym.
- W przypadku baterii połączonych szeregowo należy upewnić się, że każda grupa ma takie samo napięcie; jeśli nie, należy naładować każdą baterię osobno przed użyciem ich w szeregu.
Typowe zastosowania i kompatybilność
Ta płytka jest idealna do ochrony baterii litowych używanych w pojazdach elektrycznych, systemach magazynowania energii, dronach i innych urządzeniach elektronicznych wymagających wysokiego prądu i zaawansowanej ochrony. Kompatybilna z cylindrycznymi bateriami 18650, 26650 oraz bateriami litowo-polimerowymi w konfiguracji 4S.
Różnice między wersją standardową a z balansowaniem
- Wersja standardowa: odpowiednia dla prądów rozruchowych poniżej 80A i maksymalnej mocy 135W, bez funkcji balansowania.
- Wersja z balansowaniem: obsługuje prądy rozruchowe poniżej 80A i maksymalną moc 220W, zawiera funkcję balansowania, aby wydłużyć żywotność baterii.
Zawartość opakowania
- 1 x Płytka ochronna PCB 4S 40A w wersji ulepszonej do baterii litowej.
- Kompatybilne napięcie nominalne 3.6V i 3.7V dla ogniw 18650, 26650 oraz litowo-polimerowych
- Ciągły prąd rozładowania do 40A dla wysokiej wydajności
- Ciągły prąd ładowania do 20A
- Funkcja balansowania z prądem 100mA w wersji z balansowaniem
- Kompatybilna z konfiguracją 4S 16.8V
- Wersja standardowa i z balansowaniem w zależności od potrzeb mocy i balansowania
- Wymaga baterii o minimalnej mocy 15C-20C lub 10C-15C dla bezpiecznego uruchomienia
- Zawiera zalecenia pomagające uniknąć zwarć i przepięć zwrotnych
Pytania i odpowiedzi klientów
Jakie są wymiary fizyczne i przybliżona waga płytki ochronnej 4S 40A?
Szczegółowe informacje o wymiarach i wadze nie zostały podane w dostarczonym opisie. Zwykle płytki tego typu mają około 60-70 mm długości i 15-20 mm szerokości, a ich waga nie przekracza 20 g. Jeśli potrzebne są dokładne wartości, zaleca się sprawdzenie datasheet producenta.
Jakie środki ostrożności przy podłączeniu i montażu są kluczowe, aby uniknąć awarii lub zwarć podczas instalacji tej PCB?
Należy bezwzględnie przestrzegać kolejności okablowania: podłączyć dokładnie według mapy 0 V, 4.2 V, 8.4 V, 12.6 V i 16.8 V. Nigdy nie wolno wykonywać celowego zwarcia. Przed użyciem w połączeniu szeregowym wszystkie ogniwa muszą mieć wyrównane napięcie. Dodatkowo zaleca się zamontowanie niepolaryzowanego kondensatora (>25 V, 10-100 μF) na zaciskach silnika, aby chronić przed przepięciami zwrotnymi.
Jakie limity prądowe obsługuje płytka i co się stanie, jeśli zostaną przekroczone podczas ładowania lub rozładowania?
Płytka obsługuje do 40 A ciągłego rozładowania i 20 A ciągłego ładowania. Jeśli wartości te zostaną przekroczone, zwłaszcza przy niewystarczającym chłodzeniu, znacząco wzrasta ryzyko przegrzania, nieodwracalnego uszkodzenia elementów płytki, a nawet wystąpienia zagrożeń bezpieczeństwa. Zaleca się nie pracować ciągle blisko tych maksymalnych limitów.
Z jakimi typami baterii jest kompatybilna ta płytka ochronna?
Jest kompatybilna z bateriami litowymi o napięciu nominalnym 3.6V lub 3.7V, w tym z cylindrycznymi bateriami 18650, 26650 oraz bateriami litowo-polimerowymi w konfiguracji 4S.
Jaka jest różnica między wersją standardową a wersją z balansowaniem tej płytki?
Wersja standardowa nie ma funkcji balansowania i obsługuje do 135W, natomiast wersja z balansowaniem zawiera funkcję balansowania i obsługuje do 220W, co pomaga wydłużyć żywotność baterii.
Jak należy zainstalować płytkę ochronną, aby uniknąć uszkodzeń?
Należy ściśle przestrzegać okablowania zgodnie z mapą napięć 0V, 4.2V, 8.4V, 12.6V i 16.8V. Dodatkowo zaleca się podłączenie niepolaryzowanego kondensatora między dodatnim i ujemnym zaciskiem, aby zapobiec przepięciom zwrotnym.
Jaki maksymalny prąd obsługuje płytka podczas ciągłego rozładowania i ładowania?
Obsługuje maksymalny ciągły prąd rozładowania 40A oraz maksymalny ciągły prąd ładowania 20A, choć zaleca się zmniejszenie prądu, jeśli chłodzenie jest niewystarczające.
