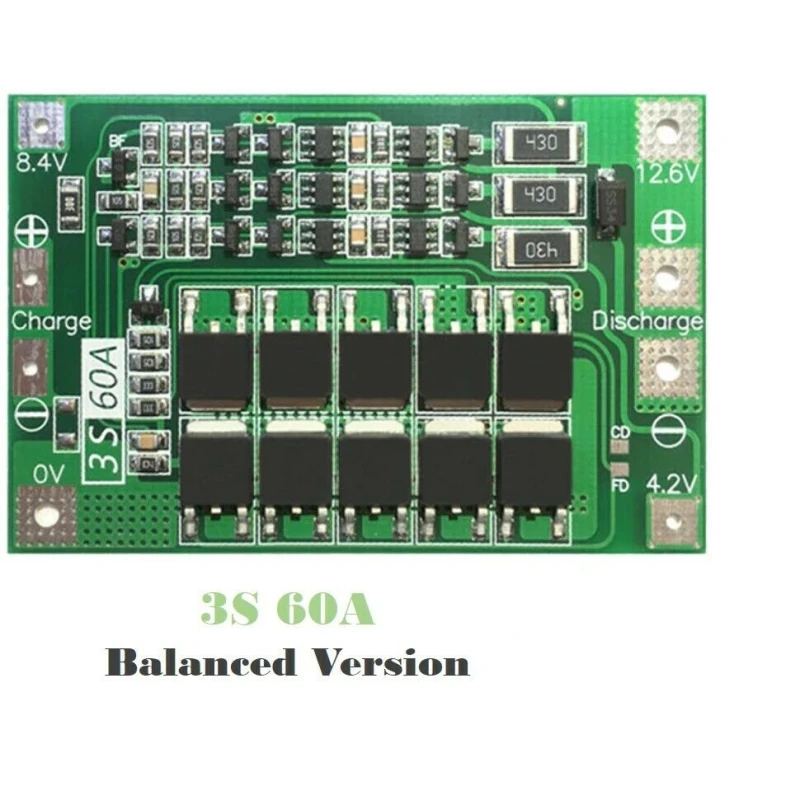

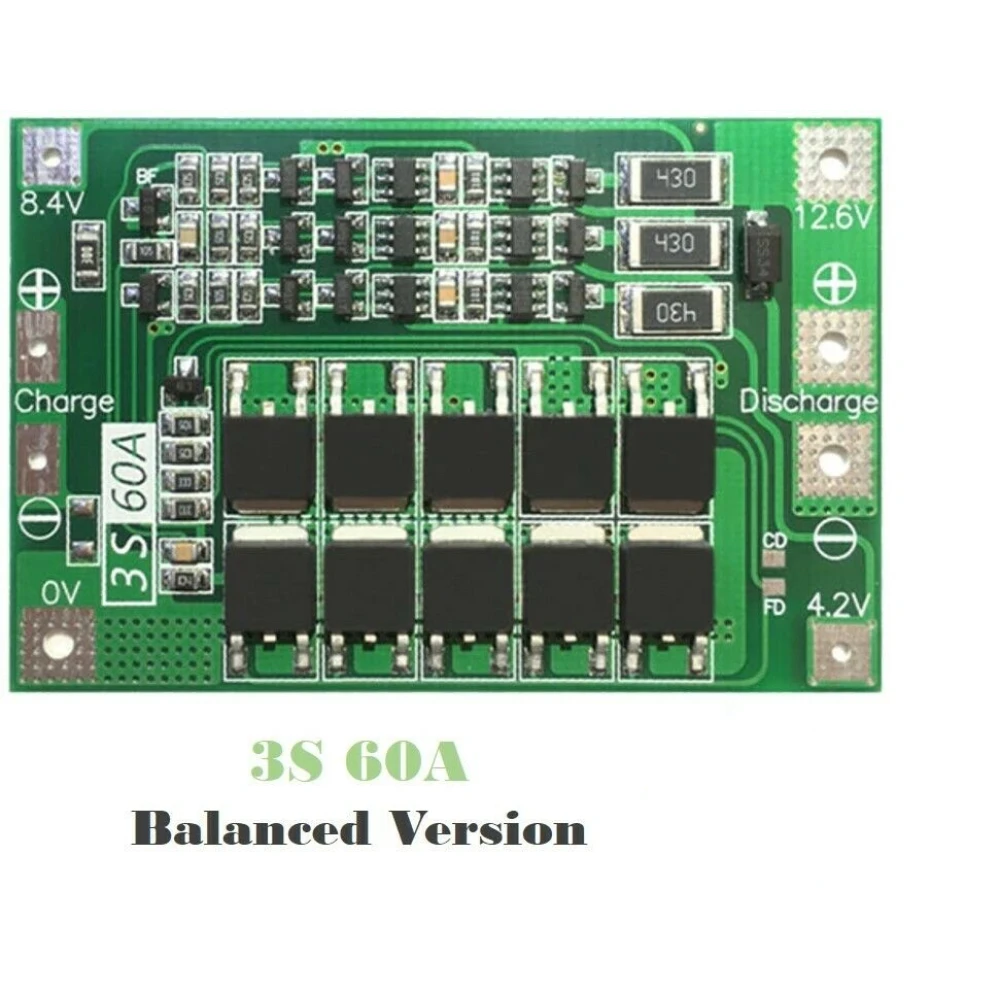

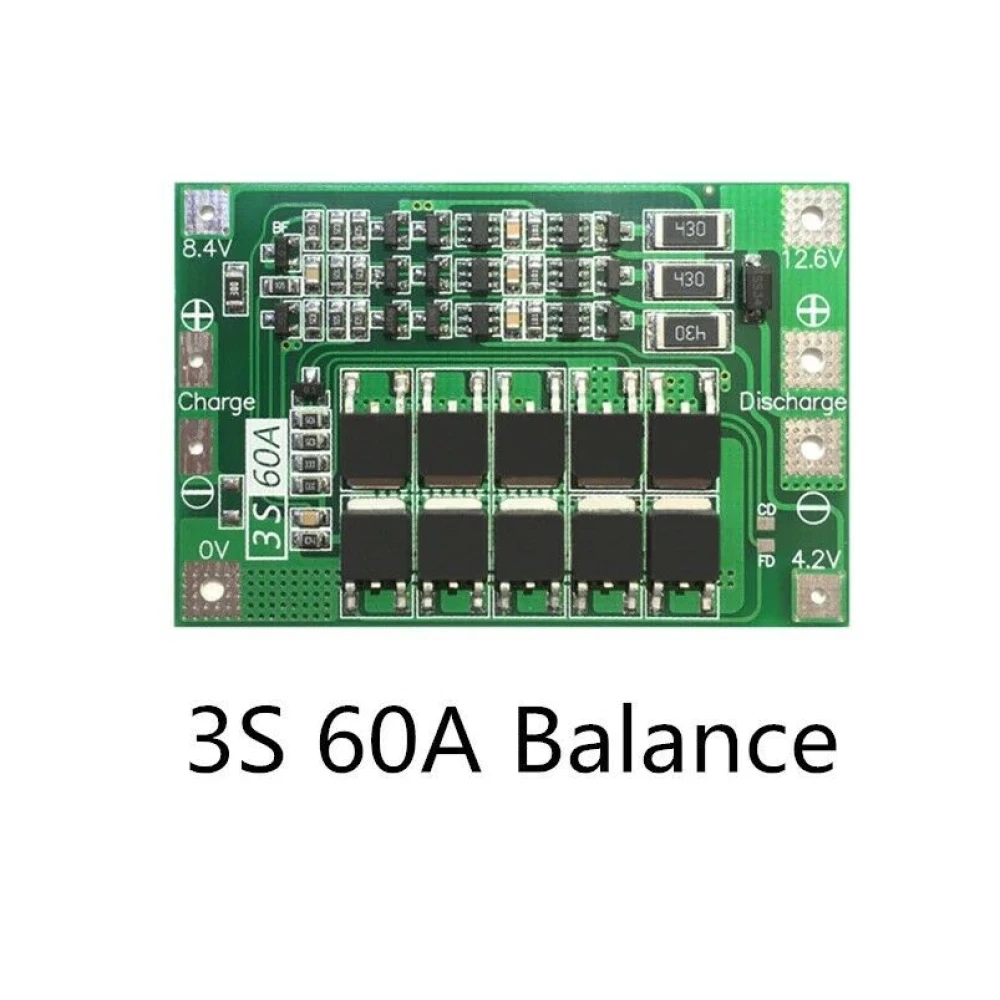

Płytka ochronna PCB 3S 60A z balansem do baterii litowej
Ta płytka ochronna została zaprojektowana do baterii litowych w konfiguracji 3S (trzy ogniwa połączone szeregowo), z maksymalnym ciągłym prądem rozładowania 60A oraz funkcją zbalansowanego ładowania. To idealne rozwiązanie do ochrony i optymalizacji pracy baterii typu 18650, 26650 oraz baterii litowo-polimerowych.
Główne cechy:
- Napięcie nominalne: 3.7V na ogniwo, z pełnym napięciem 4.2V.
- Napięcie ładowania: od 12.6V do 13.6V dla trzech ogniw połączonych szeregowo.
- Maksymalny ciągły prąd rozładowania: 60A (zaleca się zmniejszenie, jeśli chłodzenie jest niewystarczające).
- Maksymalny ciągły prąd ładowania: 15A.
- Materiał: wysokiej jakości PCB, kolor zielony.
- Wymiary: 41 x 62 x 3.4 mm.
- Funkcja balansowania: utrzymuje równowagę ładowania między ogniwami, aby wydłużyć żywotność baterii.
Typowe zastosowania:
- Idealna do wiertarek elektrycznych z prądem rozruchowym poniżej 120A i mocą mniejszą niż 260W.
- Do standardowych akumulatorów ładowalnych typu 18650, 26650 i litowo-polimerowych.
- Ochrona przed przeładowaniem, nadmiernym rozładowaniem i zwarciem w systemach baterii 3S.
Dodatkowe dane techniczne:
- Wymaga baterii o wydajności rozładowania 15C-20C (trzy baterie) lub 10C-15C (sześć baterii) dla poprawnego startu.

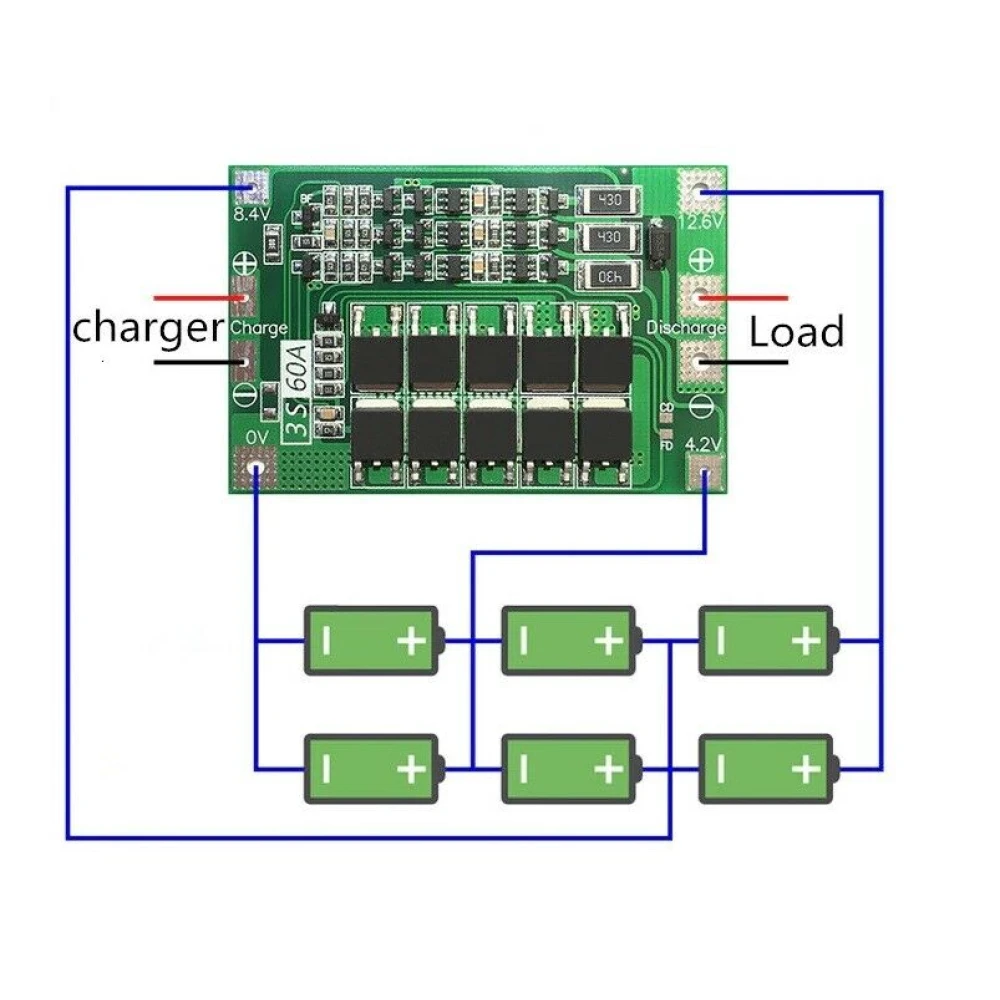

- Należy przestrzegać schematu okablowania: 0V, 4.2V, 8.4V, 12.6V, 16.8V, aby uniknąć uszkodzeń.
- Zaleca się podłączenie niepolaryzowanego kondensatora (10uF-100uF, >25V) między dodatnim i ujemnym zaciskiem silnika, aby zapobiec odwrotnym skokom napięcia.
- W przypadku baterii połączonych szeregowo należy upewnić się, że każda grupa ma takie samo napięcie przed użyciem ich razem.
Zawartość opakowania:
- 1 x Płytka ochronna PCB 3S 60A z balansem do baterii litowej.
Ta płytka jest niezbędnym elementem dla osób, które chcą chronić swoje baterie litowe oraz poprawić ich wydajność i bezpieczeństwo w zastosowaniach elektronicznych i narzędziach elektrycznych.
- Napięcie nominalne 3.7V na ogniwo, pełne napięcie 4.2V
- Ciągły prąd rozładowania do 60A
- Ciągły prąd ładowania do 15A
- Kompatybilna z bateriami 18650, 26650 i litowo-polimerowymi
- Kompaktowe wymiary: 41x62x3.4 mm
- Funkcja ładowania z balansem dla dłuższej żywotności
- Idealna do wiertarek elektrycznych o mocy poniżej 260W
- Wysokiej jakości materiał PCB, kolor zielony
Pytania i odpowiedzi klientów
Jakie są dokładne wymiary, waga i zawartość pudełka tego produktu?
Płytka ma wymiary 41 mm x 62 mm x 3.4 mm, jest wykonana z zielonej PCB i w opakowaniu znajduje się jedna sztuka. Typowa waga PCB o tych wymiarach wynosi mniej niż 25 g, choć może się nieznacznie różnić w zależności od producenta.
Jaki jest maksymalny prąd i zalecany zakres temperatur pracy, aby uniknąć uszkodzeń?
Płytka umożliwia maksymalny ciągły prąd rozładowania 60 A i maksymalny ciągły prąd ładowania 15 A. W środowiskach z niewystarczającym chłodzeniem zaleca się nie przekraczać tych wartości. Typowy zakres pracy PCB to 0°C do 60°C; praca poza tym zakresem może pogorszyć działanie zabezpieczeń.
Jakie środki ostrożności lub częste problemy należy uwzględnić dla bezpiecznej instalacji i jakim normom odpowiada ten produkt?
Kluczowe jest przestrzeganie schematu połączeń i unikanie celowych zwarć. Przy podłączaniu silnika zaleca się dodać niepolarny kondensator (≥25 V, 10-100 μF) między zaciskami, aby filtrować przepięcia zwrotne. Choć produkt pełni typowe funkcje ochrony pakietów litowych, nie podano zgodności z konkretnymi normami międzynarodowymi (takimi jak IEC 62133), więc w zastosowaniach przemysłowych krytycznych należy sprawdzić dodatkowe wymagania.
Do jakich typów baterii jest kompatybilna ta płytka ochronna?
Jest kompatybilna z bateriami litowymi 3S, w tym modelami 18650, 26650 oraz bateriami litowo-polimerowymi.
Jaki maksymalny prąd rozładowania obsługuje ta płytka?
Płytka obsługuje maksymalny ciągły prąd rozładowania 60A, zaleca się jego zmniejszenie, jeśli chłodzenie jest niewystarczające.
Jaką funkcję ma wersja z balansem tej płytki?
Funkcja balansowania utrzymuje równowagę ładowania między ogniwami, aby zapobiegać przeładowaniu i wydłużyć żywotność baterii.
Czy mogę używać tej płytki do wiertarek elektrycznych?
Tak, nadaje się do wiertarek elektrycznych z prądem rozruchowym poniżej 120A i mocą mniejszą niż 260W.
Na co zwrócić uwagę przy łączeniu baterii szeregowo z tą płytką?
Należy upewnić się, że napięcie każdej grupy baterii jest takie samo i unikać zwarć, przestrzegając podanego schematu okablowania.
