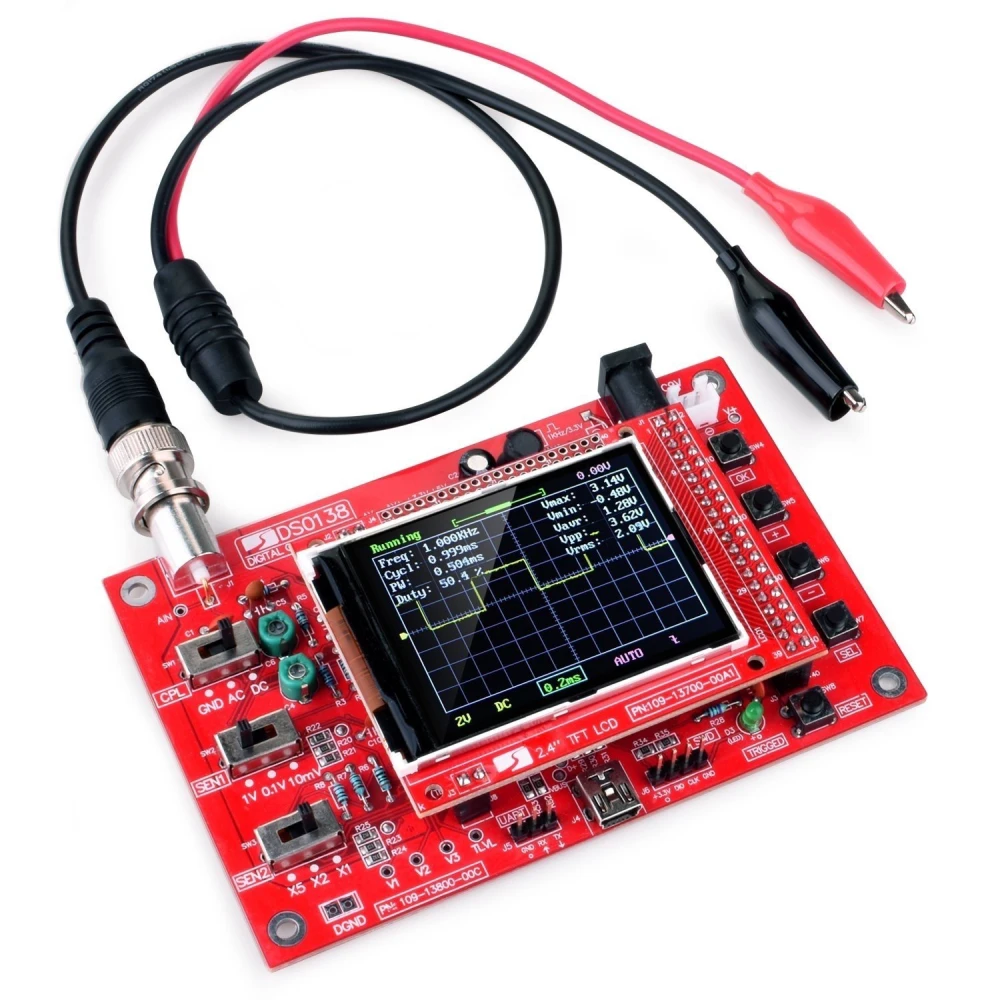

Oscyloskop cyfrowy DSO138 zmontowany z ekranem TFT 2.4 cala i sondą
Marka: satkit
105,78zł
VAT w cenie (Bez podatku: 86,00 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 101,55 zł | -4% |
| 10+ | 98,38 zł | -7% |
| 20+ | 87,80 zł | -17% |
Pozostało tylko 5 szt. — zamów wkrótce!
Dostawa standardowa
Czw, Maj 7 - Pon, Maj 11
Dostawa ekspresowa
Wt, Maj 5 - Śr, Maj 6
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
Oscyloskop cyfrowy DSO138 zmontowany to podstawowe urządzenie pomiarowe dla hobbystów i profesjonalistów z branży elektroniki, którzy szukają precyzji i wygody w kompaktowym, gotowym do użycia urządzeniu.

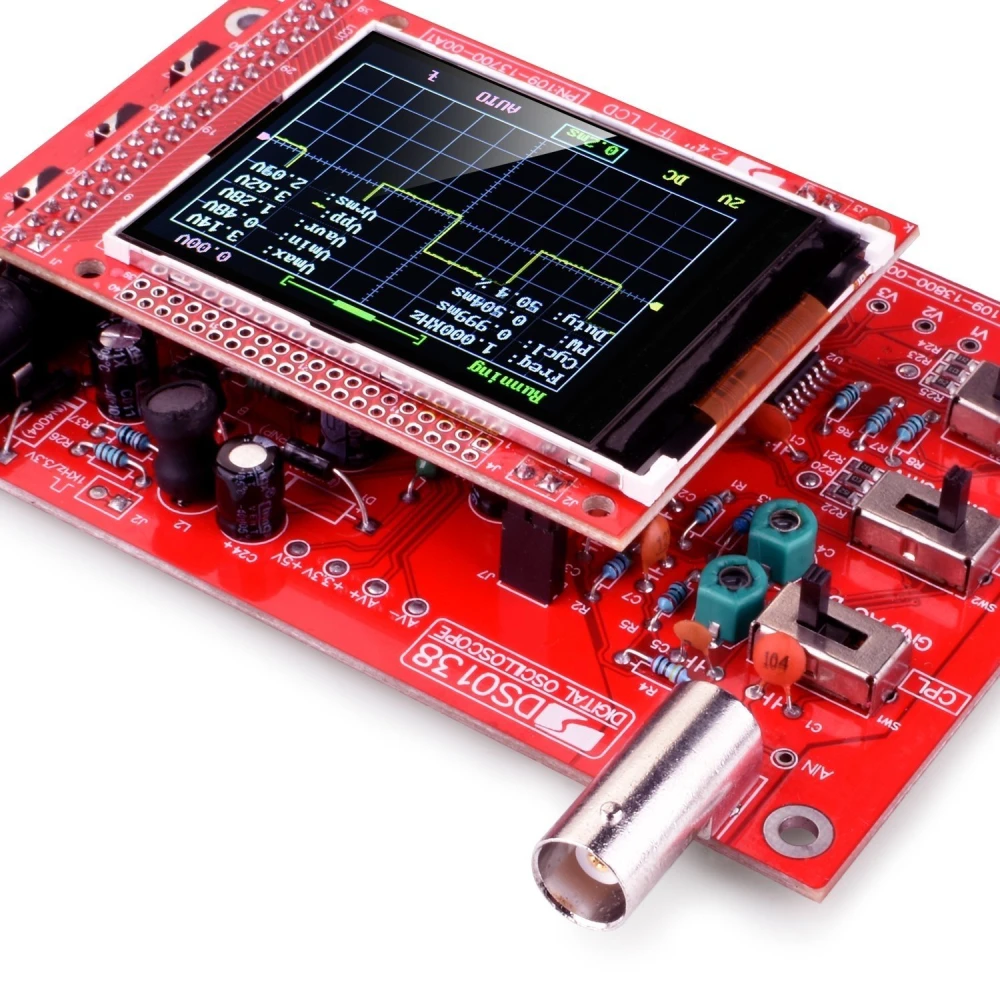

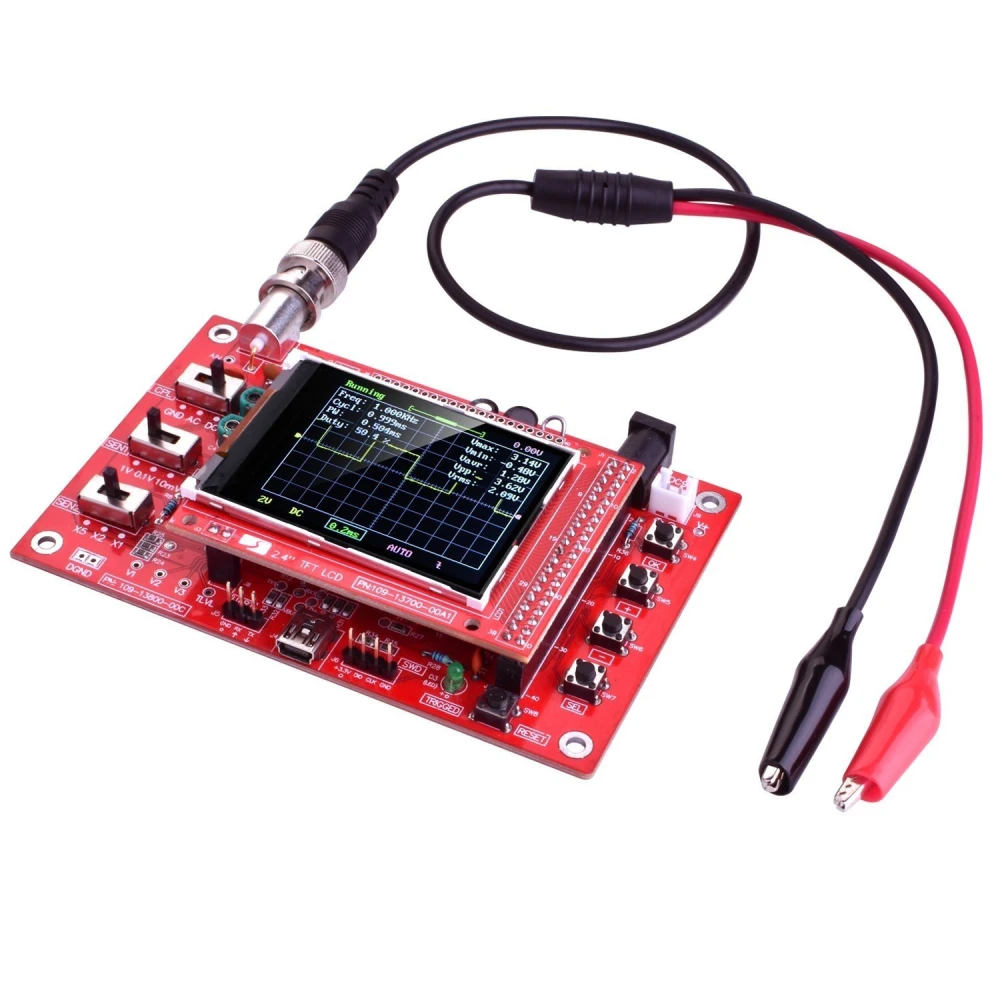

Ten oscyloskop ma ekran TFT LCD 2.4 cala o rozdzielczości 320x240 pikseli i możliwości wyświetlania 262,000 kolorów, co ułatwia czytelne oglądanie przebiegów. Wyposażony w procesor ARM Cortex-M3, oferuje próbkowanie w czasie rzeczywistym do 1Msps, umożliwiając rejestrację sygnałów o analogowym paśmie do 200 KHz.
Urządzenie posiada jeden kanał z regulowaną czułością od 10mV/Div do 5V/Div, przy błędzie czułości poniżej 5%, co zapewnia wiarygodne pomiary. Maksymalne napięcie wejściowe wynosi 50V peak, a oscyloskop oferuje tryby sprzężenia DC, AC i GND, aby dopasować się do różnych typów sygnałów.
Do jego parametrów technicznych należą:
- Kanał: 1
- Pasmo analogowe: 0 - 200 KHz
- Czułość: 10mV/Div - 5V/Div
- Błąd czułości: < 5%
- Rozdzielczość: 12 bits
- Maksymalne napięcie wejściowe: 50V peak
- Tryby sprzężenia: DC, AC, GND
- Maksymalna częstotliwość próbkowania: 1Msps
- Baza czasu: 10us/Div - 500s/Div
- Długość rekordu: 1024 points
- Tryby triggera: Automatyczny, Normal, Single
- Typy triggera: zbocze narastające i opadające
- Pozycja triggera stała w połowie bufora
- Zasilanie: 9V DC (zakres 8 do 12V)
- Pobór prądu: 120mA
- Wymiary: 117mm x 76mm x 15mm

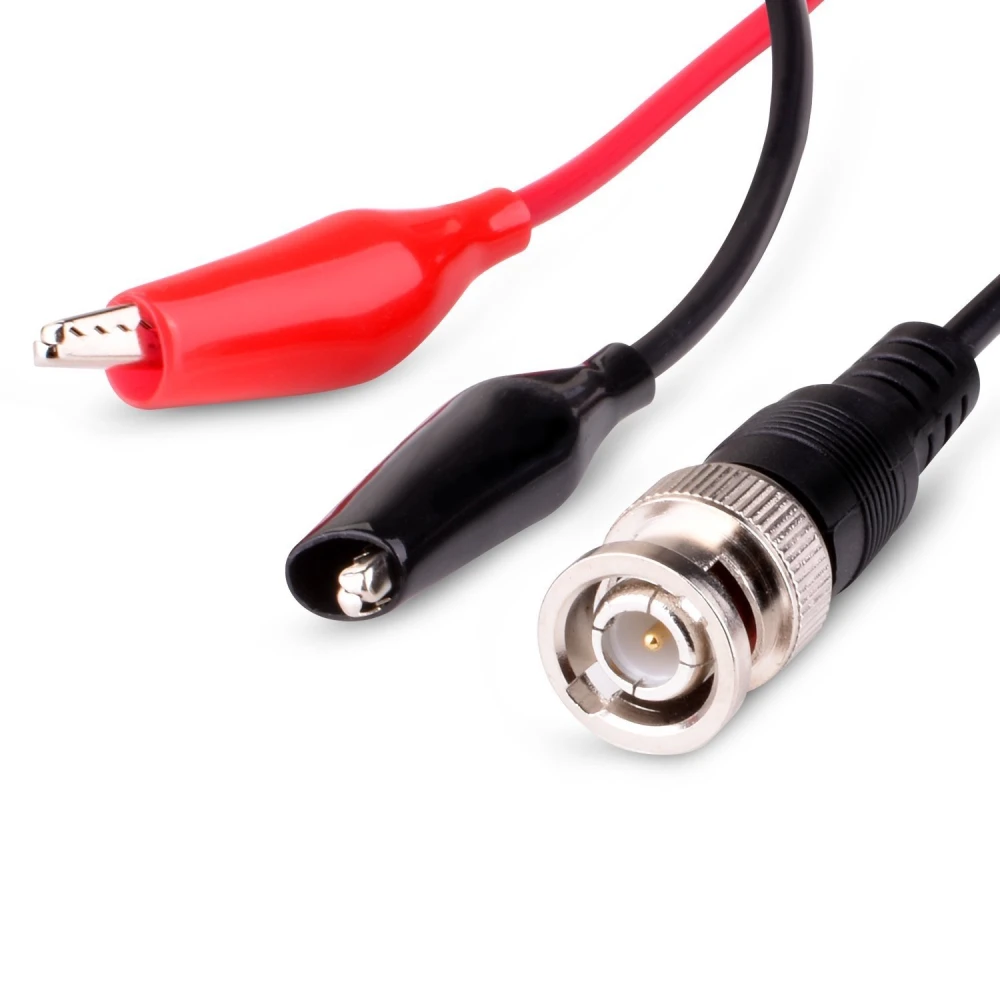

Ten oscyloskop jest w pełni zmontowany i fabrycznie przylutowany, gotowy do natychmiastowego użycia, co eliminuje potrzebę montażu lub skomplikowanej konfiguracji. Dodatkowo w zestawie znajduje się sonda oraz niezbędne przewody, aby szybko i sprawnie rozpocząć pomiary.

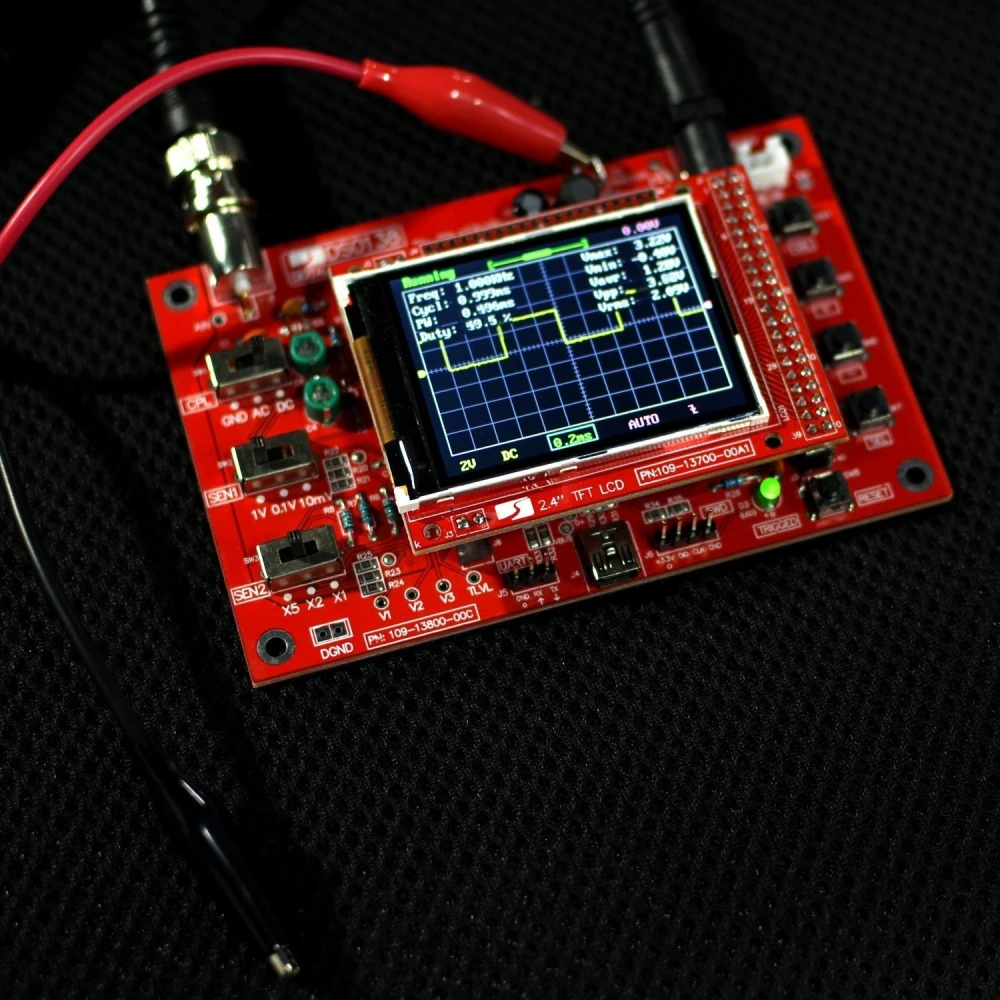

Jest idealny do obserwacji i analizy sygnałów elektrycznych w projektach elektronicznych, naprawie układów, edukacji i eksperymentach. Kompaktowy rozmiar i niski pobór mocy sprawiają, że nadaje się do pracy w laboratorium, warsztacie lub w terenie.
Oscyloskop cyfrowy DSO138 jest kompatybilny z różnymi zastosowaniami elektronicznymi wymagającymi analizy sygnałów niskiej częstotliwości oraz precyzyjnego pomiaru parametrów takich jak okres, szerokość impulsu, częstotliwość, wartości maksymalne, minimalne i napięcie szczyt-szczyt.
Podsumowując, to ekonomiczne, praktyczne i niezawodne rozwiązanie dla osób, które potrzebują zmontowanego oscyloskopu cyfrowego z zaawansowanymi funkcjami i łatwą obsługą.
- Ekran TFT LCD 2.4 cala o rozdzielczości 320x240 i 262K kolorów
- Procesor ARM Cortex-M3 do próbkowania w czasie rzeczywistym 1Msps
- Jeden kanał z regulowaną czułością od 10mV/Div do 5V/Div
- Pasmo analogowe od 0 do 200 KHz
- Rozdzielczość 12 bits dla precyzyjnych pomiarów
- Tryby sprzężenia DC, AC i GND
- Maksymalne napięcie wejściowe 50V peak
- Tryby triggera: automatyczny, normal i single
- Długość rekordu 1024 points
- Zasilanie 9V DC, pobór prądu 120mA
- Kompaktowe wymiary: 117mm x 76mm x 15mm
- Produkt zmontowany i gotowy do użycia z sondą i przewodami w zestawie
Pytania i odpowiedzi klientów
Jakie są wymiary, przybliżona waga i co dokładnie zawiera pudełko?

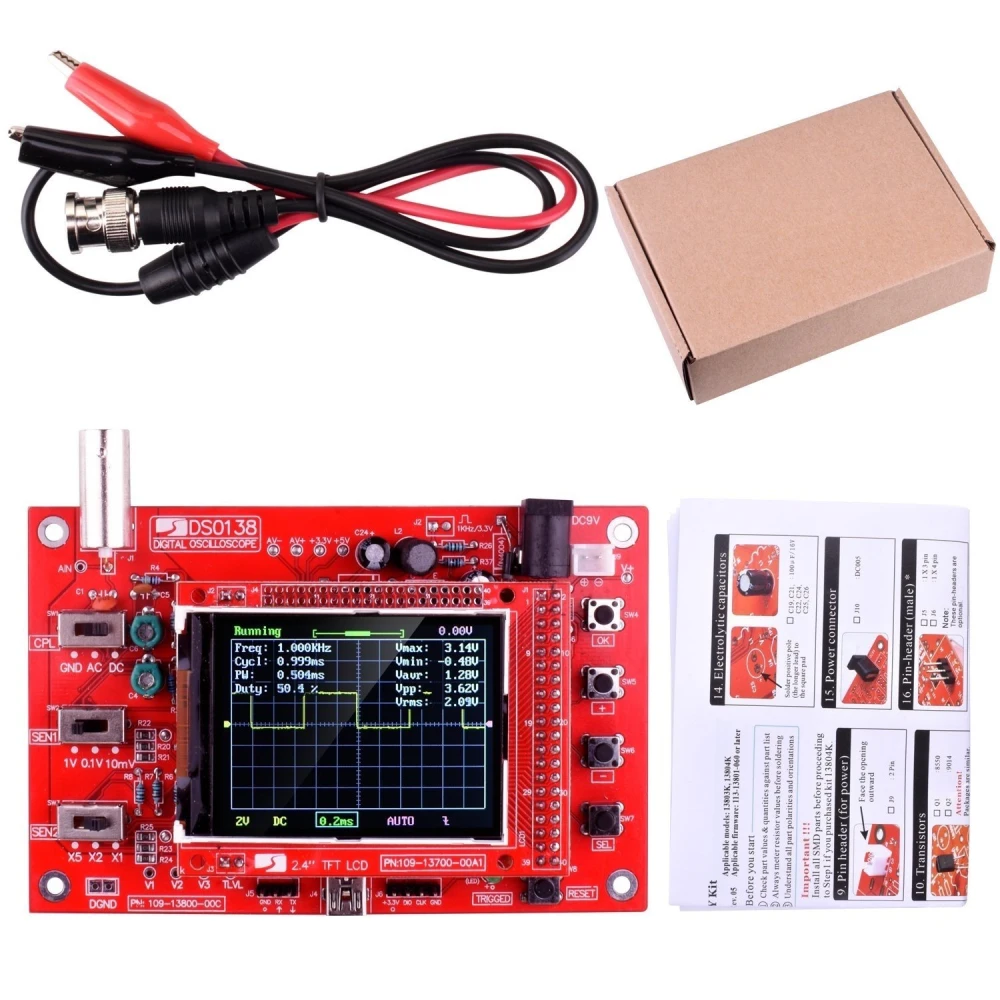

Urządzenie ma wymiary 117 mm x 76 mm x 15 mm i waży około poniżej 0,2 kg. Pudełko zawiera w pełni zmontowany oscyloskop, sondę testową oraz przewody połączeniowe. Nie zawiera zasilacza.
Jakie wymagania zasilania są potrzebne i na co uważać, aby uniknąć uszkodzeń?
Wymaga zasilania 9 V DC, przyjmując zakres wejściowy od 8 do 12 V. Zaleca się stabilne źródło zasilania i prawidłową polaryzację (plus w środku). Nie należy przekraczać 12 V ani podłączać niewłaściwego napięcia, aby uniknąć nieodwracalnego uszkodzenia sprzętu.
Jakie są tolerancje pomiaru i limity napięcia wejściowego, aby zapewnić bezpieczną pracę?
Czułość ma błąd mniejszy niż 5%. Maksymalne dopuszczalne napięcie wejściowe wynosi 50 V peak (Vpk); przekroczenie tej wartości może uszkodzić układ wejściowy i narazić użytkownika na niebezpieczeństwo.
Jakiej konserwacji wymaga i jakie typowe problemy mogą wystąpić podczas użytkowania oraz jak je rozwiązać?
Nie wymaga częstej konserwacji wewnętrznej. Zaleca się utrzymywać ekran w czystości i chronić urządzenie przed kurzem. Typowe problemy obejmują brak sygnału na ekranie (sprawdzić zasilanie, kable i podłączenie sondy) lub nadmierny szum (sprawdzić uziemienie). Jeśli usterki utrzymują się, zaleca się sprawdzenie lutów lub kontakt z pomocą techniczną ze względu na zmontowany charakter urządzenia.
Czy oscyloskop jest zmontowany, czy to zestaw do samodzielnego montażu?
Oscyloskop cyfrowy DSO138 jest w pełni zmontowany i fabrycznie przylutowany, gotowy do natychmiastowego użycia.
Jaki ekran ma oscyloskop DSO138?
Ma ekran TFT LCD 2.4 cala o rozdzielczości 320x240 pikseli i 262,000 kolorów.
Jaki zakres częstotliwości może mierzyć ten oscyloskop?
Ma analogowe pasmo od 0 do 200 KHz, odpowiednie do sygnałów niskiej częstotliwości.
Czy w zestawie znajduje się sonda i przewody potrzebne do użycia?
Tak, produkt zawiera sondę i przewody potrzebne do rozpoczęcia pomiarów od razu.
Jakie tryby sprzężenia obsługuje oscyloskop?
Obsługuje tryby sprzężenia DC, AC i GND dla różnych typów sygnałów.
