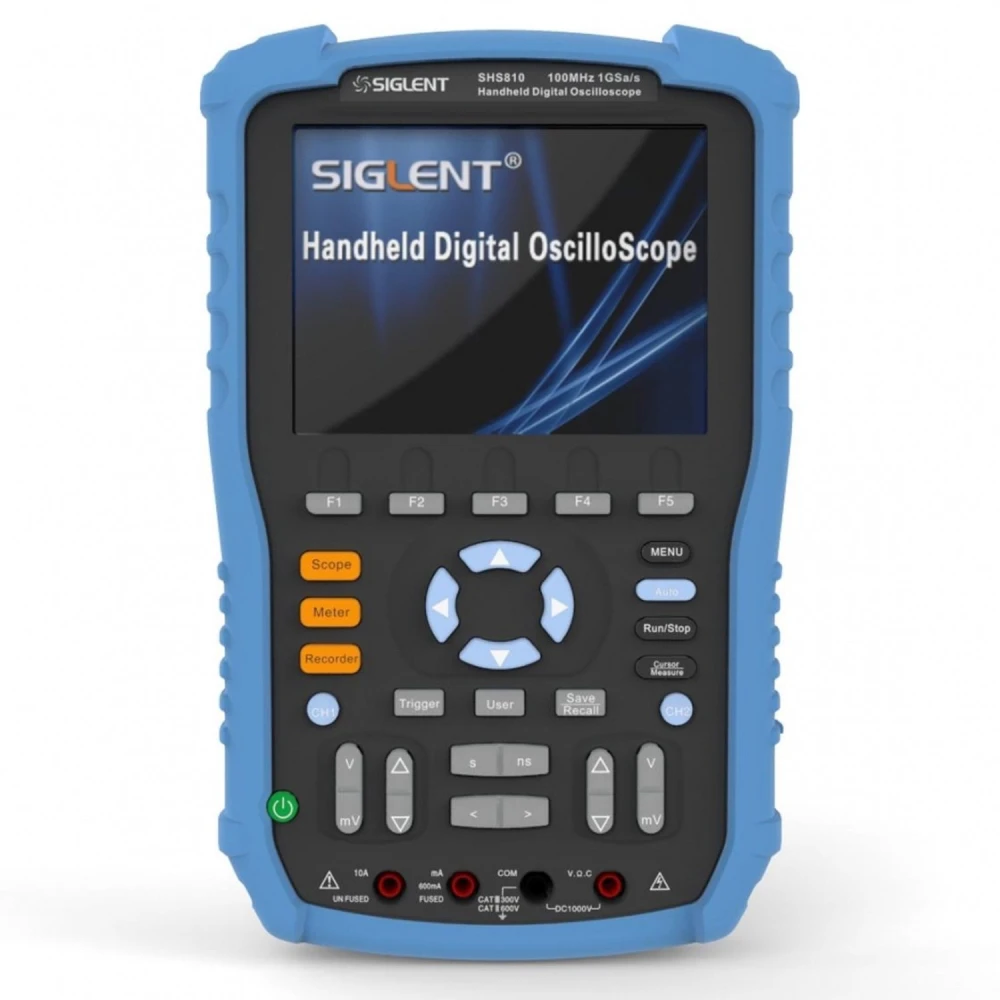

Przenośny oscyloskop cyfrowy Siglent SHS810 100MHz z ekranem 5.7 cala
Marka: Siglent
VAT w cenie (Bez podatku: 1 978,00 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 2 335,62 zł | -4% |
| 10+ | 2 286,96 zł | -6% |
| 20+ | 2 189,65 zł | -10% |
Przenośny oscyloskop cyfrowy Siglent SHS810 100MHz to kompaktowe i wydajne urządzenie zaprojektowane dla profesjonalistów i entuzjastów elektroniki, którzy potrzebują precyzyjnego i przenośnego narzędzia pomiarowego. To urządzenie łączy funkcjonalność oscyloskopu z wszechstronnością multimetru cyfrowego, oferując kompleksowe rozwiązanie do analizy i diagnostyki elektroniki.
Główne cechy:
- Pasmo przenoszenia: 100MHz, idealne do szerokiego zakresu zastosowań elektronicznych.
- Rzeczywista częstotliwość próbkowania: 1GS/s do rejestrowania sygnałów z wysoką wiernością.
- Równoważna częstotliwość próbkowania: 50GS/s, umożliwiająca szczegółową analizę sygnałów powtarzalnych.
- Głębokość pamięci: 2M punktów do zapisywania i analizy złożonych sygnałów.
- Ekran: kolorowy TFT-LCD 5.7 cala o rozdzielczości 320x234, ułatwiający czytelne wyświetlanie przebiegów.
- Funkcje nagrywania: Wewnętrzna pamięć 7M punktów z możliwością nagrywania do 18 godzin oraz obsługa pamięci USB z nagrywaniem do 3000 godzin.
- Wbudowany multimetr: Dokładność 6000 zliczeń, umożliwiający pomiar napięcia DC/AC, prądu DC/AC, rezystancji, pojemności, diod i ciągłości obwodu.
- Tryby wyzwalania: Edge, Pulse, Video, Slope i Alternative, dostosowane do różnych typów sygnałów.
- Operacje matematyczne: Dodawanie, odejmowanie, mnożenie, dzielenie i FFT do zaawansowanej analizy sygnałów.
- Zasilanie: Akumulator litowy 7.4V i 5000mAh o czasie pracy około 5 godzin, a także zasilacz DC 9V 4A do dłuższego użytkowania.
- Wymiary i waga: 163.2mm x 259.5mm x 53.3mm, waga 1.5 kg, co ułatwia transport i obsługę.
- Akcesoria w zestawie: Dwie sondy pasywne, końcówka multimetru, kabel USB do transmisji danych, zasilacz DC, instrukcja i płyta CD z oprogramowaniem.
Typowe zastosowania:
- Diagnostyka i naprawa układów elektronicznych w terenie.
- Pomiary i analiza sygnałów w laboratoriach i warsztatach.
- Edukacja i szkolenia techniczne z elektroniki.
- Tworzenie i testowanie prototypów elektronicznych.
Kompatybilność: Kompatybilny ze standardowymi systemami zasilania i obsługuje połączenie USB do przesyłania oraz przechowywania danych.
Ten przenośny oscyloskop cyfrowy to niezbędne narzędzie dla osób, które szukają precyzji i mobilności bez rezygnacji z zaawansowanych funkcji. Jego solidna konstrukcja oraz połączenie oscyloskopu i multimetru czynią go wszechstronnym urządzeniem do wielu zastosowań elektronicznych.
- Pasmo przenoszenia 100MHz do precyzyjnych sygnałów
- Rzeczywista częstotliwość próbkowania 1GS/s i równoważna 50GS/s
- Kolorowy ekran TFT-LCD 5.7 cala o rozdzielczości 320x234
- Wewnętrzna pamięć 7M punktów i nagrywanie USB do 3000 godzin
- Wbudowany multimetr 6000 zliczeń do wielu pomiarów
- Elastyczne tryby wyzwalania: Edge, Pulse, Video, Slope, Alternative
- Zaawansowane operacje matematyczne, w tym FFT
- Akumulator litowy z czasem pracy około 5 godzin
- Kompaktowe wymiary i niewielka waga dla łatwego przenoszenia
- W zestawie sondy, końcówka multimetru, kabel USB, zasilacz i instrukcja
Pytania i odpowiedzi klientów
Jakie typy wejść, złączy i napięcie zasilania wykorzystuje SHS810 i czy jest kompatybilny z systemami elektrycznymi Ameryki Łacińskiej i Europy?
Oscyloskop SHS810 ma dwa standardowe wejścia BNC do sygnałów. Do multimetru używa złączy typu banan 4 mm. Zasilany jest przez wewnętrzny akumulator i obsługuje ładowanie przez adapter USB AC/DC kompatybilny z 100–240 V~ 50/60 Hz, dzięki czemu nadaje się do gniazdek elektrycznych zarówno w Ameryce Łacińskiej, jak i w Europie.
Jakie wymiary, wagę i materiały ma SHS810 oraz co zawiera pudełko przy zakupie?
SHS810 ma wymiary około 260 mm × 120 mm × 50 mm, a jego waga wynosi około 1,2 kg z baterią. Jest wykonany z wytrzymałego polimeru ABS z zabezpieczeniami antywstrząsowymi. Typowa zawartość pudełka obejmuje: oscyloskop, 2 sondy BNC (1:1/10:1), przewód pomiarowy do multimetru, ładowarkę/USB, instrukcję oraz etui transportowe.
Jakie są limity pomiarowe, dokładność i tolerancje SHS810 w trybie oscyloskopu i multimetru?
Jako oscyloskop ma pasmo 100 MHz, rzeczywistą szybkość próbkowania 1 GS/s i pamięć do 2 Mpts na kanał (co ogranicza czas przechwytywania przy wysokiej rozdzielczości). Czas narastania wynosi ≤3,5 ns. W trybie multimetru mierzy do 1000 V DC/750 V AC, 10 A, z typową dokładnością ±1% dla DCV. W zastosowaniach krytycznych zawsze należy sprawdzić instrukcję techniczną dla konkretnego zakresu i funkcji.
Jakie normy bezpieczeństwa spełnia ten model i do jakiej kategorii pomiarowej należy według IEC?
SHS810 spełnia normę IEC 61010-1 dla elektrycznych urządzeń pomiarowych oraz standardy CE. Jego multimetr jest zwykle klasyfikowany jako CAT III 600 V lub podobnie (należy to potwierdzić w instrukcji lub na etykiecie urządzenia), co czyni go odpowiednim do środowisk przemysłowych i wtórnych sieci dystrybucyjnych, ale nie do instalacji pierwotnych o wysokiej energii.
Jaka jest szerokość pasma oscyloskopu Siglent SHS810?
Przenośny oscyloskop cyfrowy Siglent SHS810 ma pasmo przenoszenia 100MHz.
Jak długo działa bateria oscyloskopu?
Akumulator litowy ma czas pracy około 5 godzin przy ciągłym użytkowaniu.
Jakie funkcje pomiarowe ma wbudowany multimetr?
Multimetr mierzy napięcie DC/AC, prąd DC/AC, rezystancję, pojemność, diody i ciągłość obwodu z wysoką dokładnością.
Czy można podłączyć go do komputera, aby zapisać dane?
Tak, oscyloskop ma port USB do przechowywania i przesyłania danych.
Jakie akcesoria są dołączone do oscyloskopu?
W zestawie są dwie sondy pasywne, końcówka multimetru, kabel USB, zasilacz DC, instrukcja i płyta CD z oprogramowaniem.
