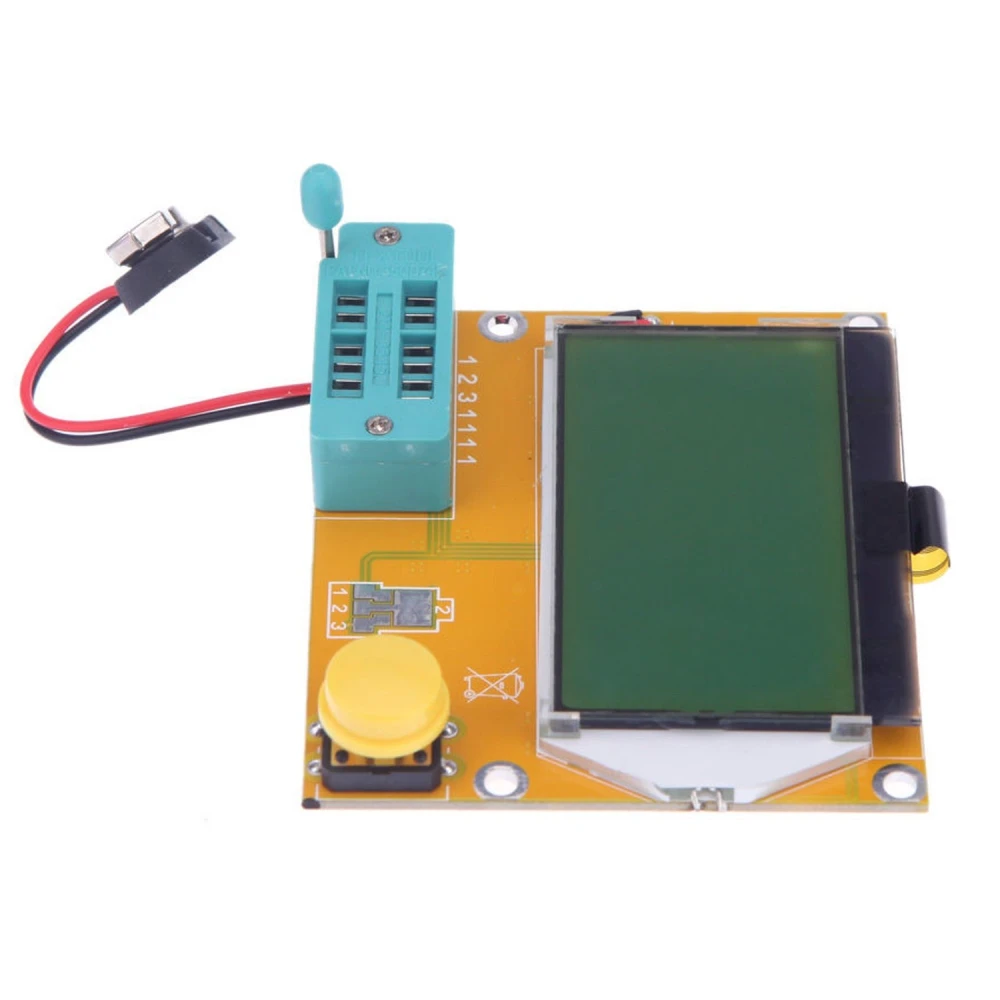

LCR-T4 Tester mostrando pantalla con medición de transistor

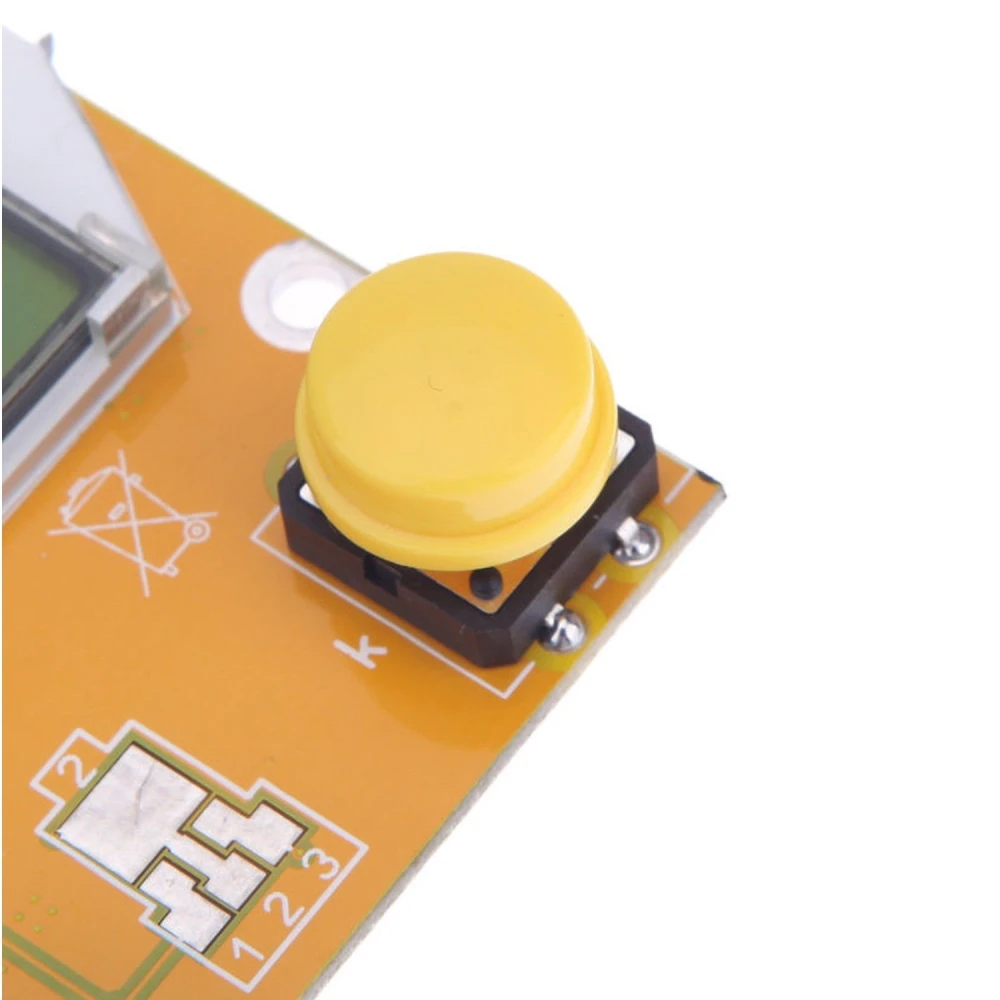

LCR-T4 Tester con componentes electrónicos conectados para prueba

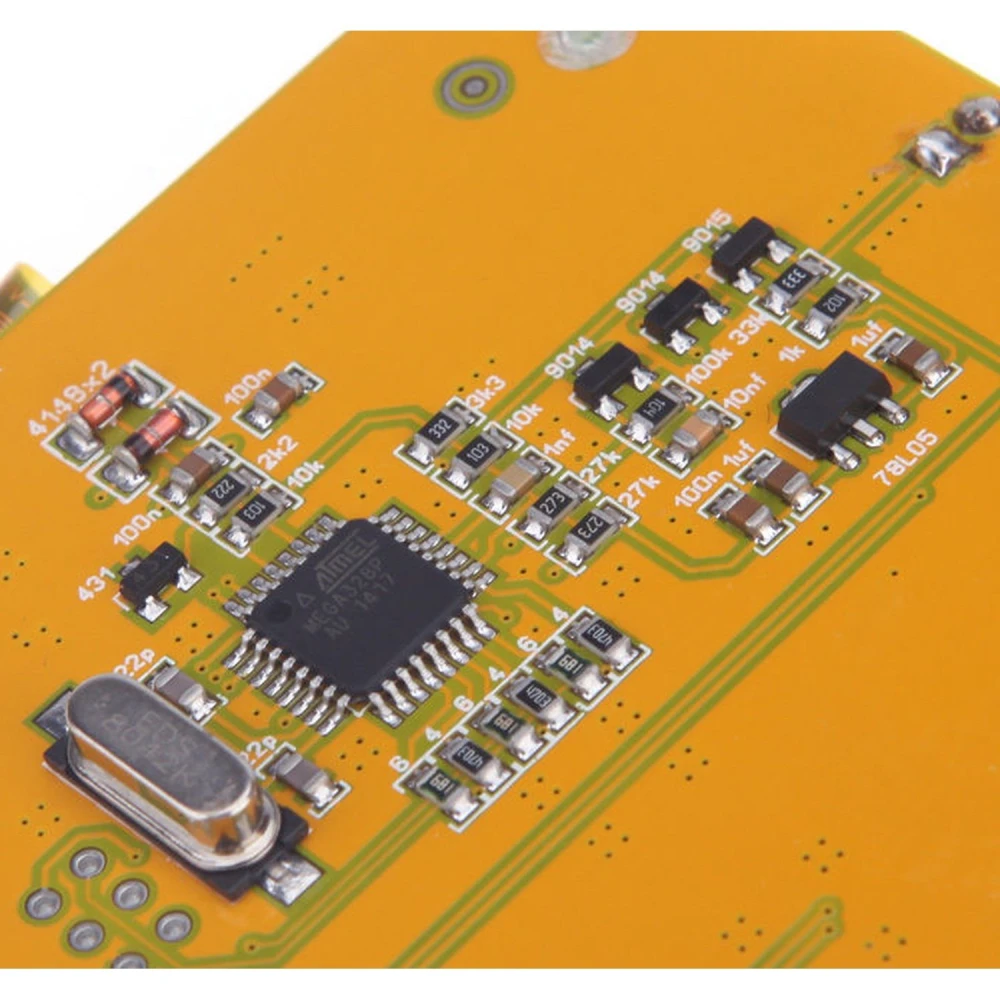

LCR-T4 Tester en uso midiendo condensadores y resistencias

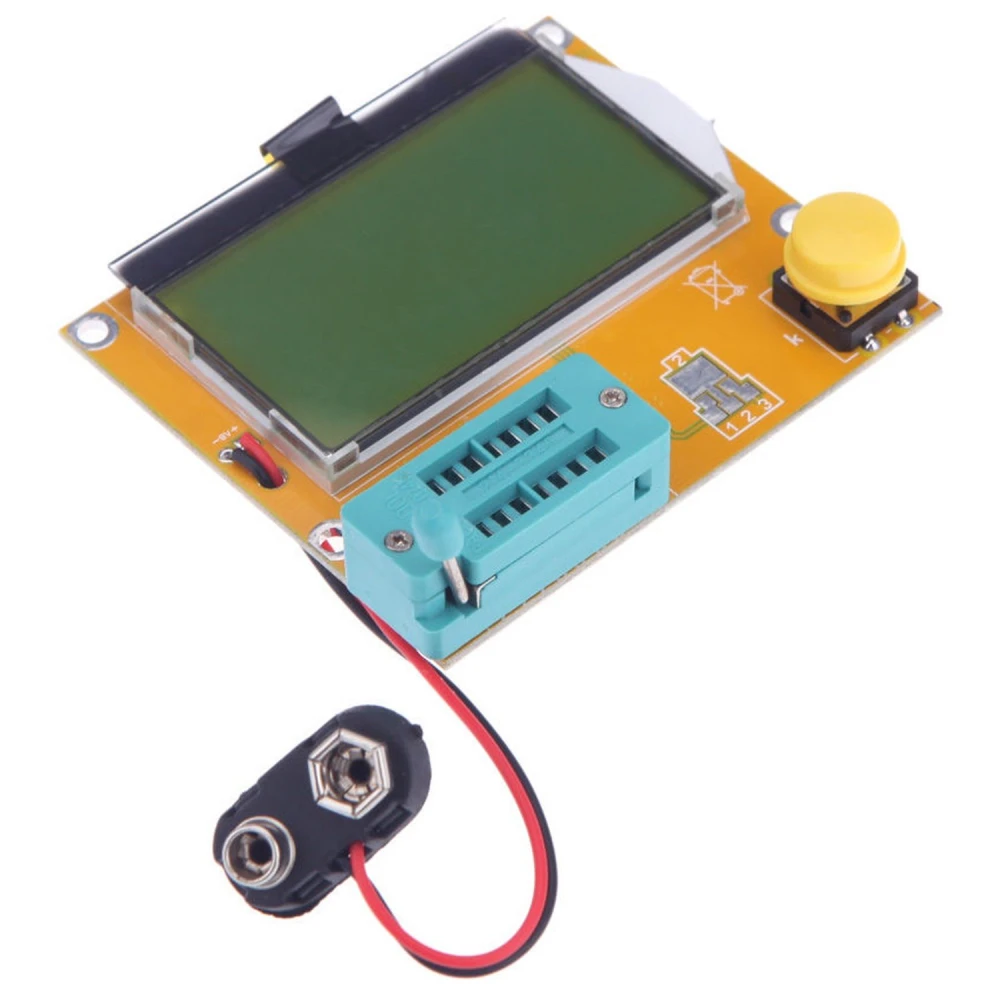

Vista lateral del LCR-T4 Tester transistor condensadores ESR

LCR-T4 tester do tranzystorów, kondensatorów, ESR, indukcyjności i rezystancji

Name: LCR-T4 tester do tranzystorów, kondensatorów, ESR, indukcyjności i rezystancji
Brand: satkit
SKU: L010206-M328-tester
Price: 52.84 PLN
Availability: InStock

Marka: satkit

Napisz pierwszą opinię o tym produkcie

52,84zł

VAT w cenie (Bez podatku: 42,96 zł)

Rabaty ilościowe

Ilość	Cena	Zapisz
2+	50,72 zł	-4%
10+	46,67 zł	-12%
20+	43,33 zł	-18%

Ograniczona dostępność

Dostawa standardowa Wt, Maj 19 - Czw, Maj 21

Dostawa ekspresowa Pt, Maj 15 - Pon, Maj 18

30-dniowe zwroty

Ilość

Darmowe zwroty w ciągu 30 dni

Bezpieczna transakcja

Darmowa dostawa Wysyłka od 21,50 zł

Łatwe zwroty 30-dniowa polityka zwrotów

Bezpieczna płatność 100% bezpieczna finalizacja zamówienia

Gwarancja jakości Tylko oryginalne produkty

El LCR-T4 Tester transistor condensadores ESR es una herramienta esencial para técnicos y aficionados a la electrónica que necesitan realizar mediciones precisas y rápidas de componentes electrónicos. Este equipo compacto y sencillo de operar permite identificar y medir transistores bipolares (NPN, PNP), MOSFETs (N-channel y P-channel), JFETs, diodos, tiristores, condensadores, inductancias y resistencias con gran precisión.

Características principales:

Operación con un solo botón y apagado automático para ahorro de energía.
Baja corriente de apagado de 20nA, lo que garantiza mediciones precisas sin dañar los componentes.
Detección automática de transistores bipolares, MOSFET, JFET, diodos, tiristores unidireccionales y bidireccionales.
Identificación automática de la disposición de pines de los componentes.
Medición del factor de amplificación de corriente (hFE) y voltaje umbral base-emisor para transistores bipolares.
Reconocimiento de transistores Darlington mediante análisis de voltaje y amplificación.
Detección de diodos de protección en transistores MOS.
Medición del voltaje umbral y capacitancia de la puerta en MOSFETs.
Medición simultánea de dos resistencias con indicación del símbolo y número de pin, ideal para potenciómetros.
Alta resolución en medición de resistencias desde 0.1 ohmios hasta 50M ohmios.
Medición de capacitancia desde 30pF hasta 100mF con resolución de 1pF.
Medición simultánea de resistencia equivalente en serie (ESR) en condensadores de más de 2uF con resolución de 0.01 ohmios.
Identificación precisa de diodos, LEDs y diodos Zener con medición de voltajes directos y de ruptura inversa.
Medición de capacitancia inversa en diodos y transistores bipolares conectados.
Medición sencilla de puentes rectificadores con una sola conexión.

Usos típicos:

Este tester es ideal para técnicos electrónicos, ingenieros y aficionados que necesitan comprobar rápidamente el estado y características de componentes electrónicos en circuitos, reparaciones y desarrollo de prototipos. Su facilidad de uso y precisión lo hacen perfecto para identificar fallos, verificar componentes nuevos o usados y realizar diagnósticos en equipos electrónicos.

Compatibilidad:

Compatible con una amplia gama de componentes electrónicos comunes en electrónica analógica y digital, incluyendo transistores bipolares NPN y PNP, MOSFETs, JFETs, diodos, tiristores, resistencias, condensadores y componentes con ESR.

Con el LCR-T4 Tester, obtienes una herramienta confiable y versátil para tus proyectos y reparaciones electrónicas.

Obsługa jednym przyciskiem i automatyczne wyłączanie dla oszczędzania energii
Automatycznie wykrywa tranzystory NPN, PNP, MOSFET, JFET, diody i tyrystory
Pomiar współczynnika wzmocnienia prądowego (hFE) i napięcia progowego baza-emiter
Jednoczesny pomiar dwóch rezystorów i potencjometrów z wysoką rozdzielczością
Pomiar pojemności od 30pF do 100mF z rozdzielczością 1pF
Pomiar rezystancji szeregowej zastępczej (ESR) w kondensatorach powyżej 2uF
Identyfikacja diod, LED i diod Zenera z pomiarem napięć przewodzenia i przebicia wstecznego
Pomiar pojemności wstecznej w diodach i podłączonych tranzystorach bipolarnych
Łatwy pomiar mostków prostowniczych przy jednym podłączeniu

Pytania i odpowiedzi klientów

Jakie są wymiary, waga i główne materiały testera? Co znajduje się w pudełku?

Lcr-T4 ma zazwyczaj wymiary 70 x 90 x 28 mm i waży około 70 g. Główna obudowa jest wykonana z tworzywa ABS z wbudowanym ekranem LCD. W zestawie zwykle znajduje się moduł Lcr-T4, podstawka do tranzystorów oraz złącza lub przewody, ale zawartość może się różnić w zależności od dostawcy; przed zakupem warto sprawdzić dokładną ofertę.

Jakiego zasilania wymaga i czy są jakieś wymagania dla prawidłowego działania?

Tester działa na standardowej baterii 9 V (typ 6F22/PP3). Pobór mocy jest niski (tylko 20 nA w trybie czuwania), ale wiarygodny pomiar wymaga, aby bateria dostarczała co najmniej 7 V. Nie jest kompatybilny z zewnętrznymi źródłami zasilania ani wyższymi napięciami, aby uniknąć uszkodzenia układu.

Jakie są najczęstsze błędy lub problemy podczas używania Lcr-T4 i jak je rozwiązać?

Typowe problemy to niestabilne wyniki spowodowane słabym kontaktem na pinach, niskim poziomem baterii lub elementami poza zakresem pomiarowym. Aby je rozwiązać, należy zadbać o czystość i pewny kontakt terminali, wymienić baterię, jeśli ekran pokazuje niestabilność, oraz sprawdzić, czy mierzony element mieści się w zakresie urządzenia.

Jakie są obiektywne różnice między tym testerem a klasycznym zaawansowanym multimetrem cyfrowym?

W przeciwieństwie do multimetru cyfrowego, Lcr-T4 automatycznie identyfikuje element i układ jego pinów, a także mierzy zaawansowane parametry, takie jak ESR, Vth MOSFET i hFE tranzystorów BJT, bez ręcznego ustawiania zakresów. Nie mierzy jednak napięcia/prądu w układzie, a jego dokładność jest niższa niż w profesjonalnym zaawansowanym multimetrze.

Jakie typy tranzystorów wykrywa LCR-T4 Tester?

Może wykrywać tranzystory bipolarne NPN, PNP, MOSFET N-channel i P-channel, a także JFET-y.

Czy tester mierzy pojemność i rezystancję?

Tak, mierzy pojemność od 30pF do 100mF oraz rezystancję od 0.1 ohmios do 50M ohmios z dużą dokładnością.

Jak tym testerem rozpoznać tranzystor Darlington?

Tester mierzy napięcie progowe i współczynnik wzmocnienia dużego prądu, aby zidentyfikować tranzystory Darlington.

Czy urządzenie ma automatyczne wyłączanie?

Tak, ma automatyczne wyłączanie, aby oszczędzać baterię, gdy nie jest używane.

Czy można mierzyć rezystancję szeregową zastępczą (ESR) kondensatorów?

Tak, może jednocześnie mierzyć pojemność i rezystancję szeregową zastępczą (ESR) w kondensatorach większych niż 2uF.
