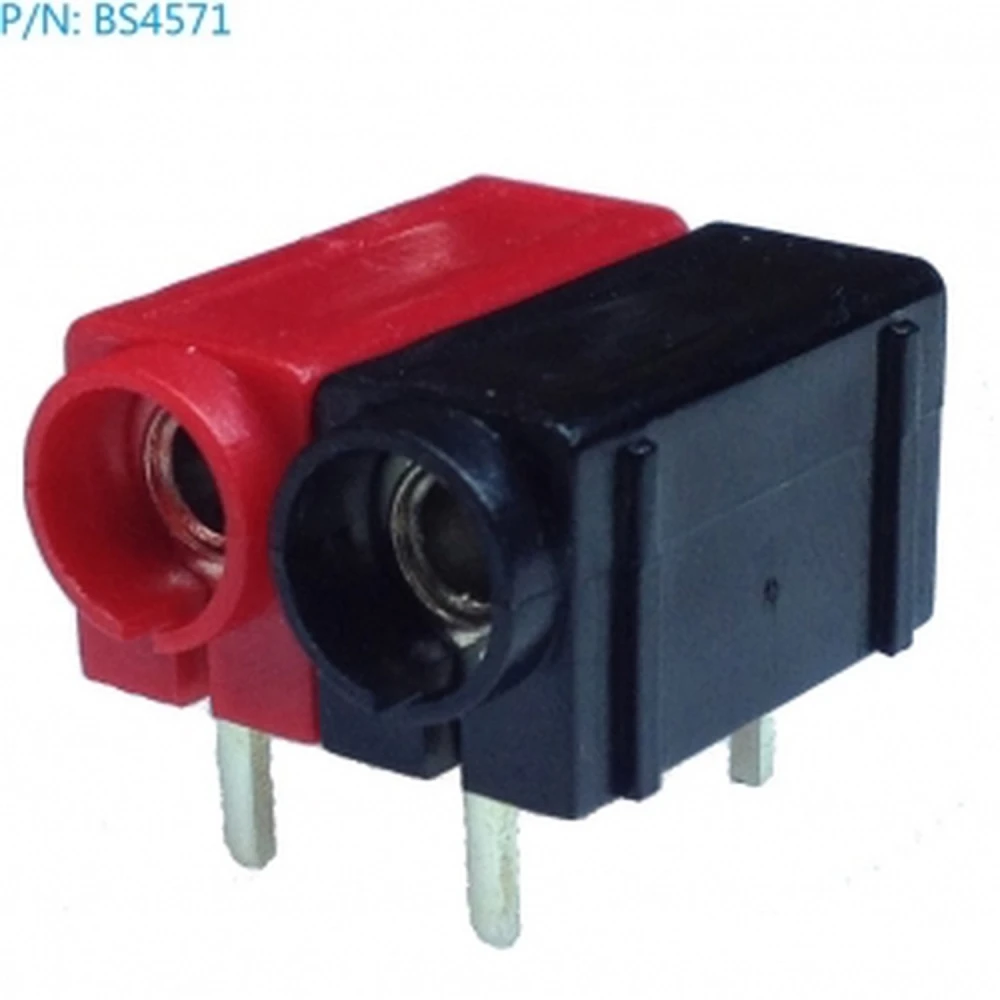

Gniazdo bananowe 4mm do montażu powierzchniowego BS4571 Amass do PCB

Żeńskie złącze 4 mm zostało zaprojektowane do bezpiecznego, odłączalnego podłączania standardowych przewodów bananowych, ułatwiając testy i pomiary na płytkach drukowanych. Najbardziej przydaje się w prototypowaniu, laboratoriach i wszędzie tam, gdzie trzeba podłączać i odłączać przyrządy testowe, takie jak oscyloskopy i multimetry.

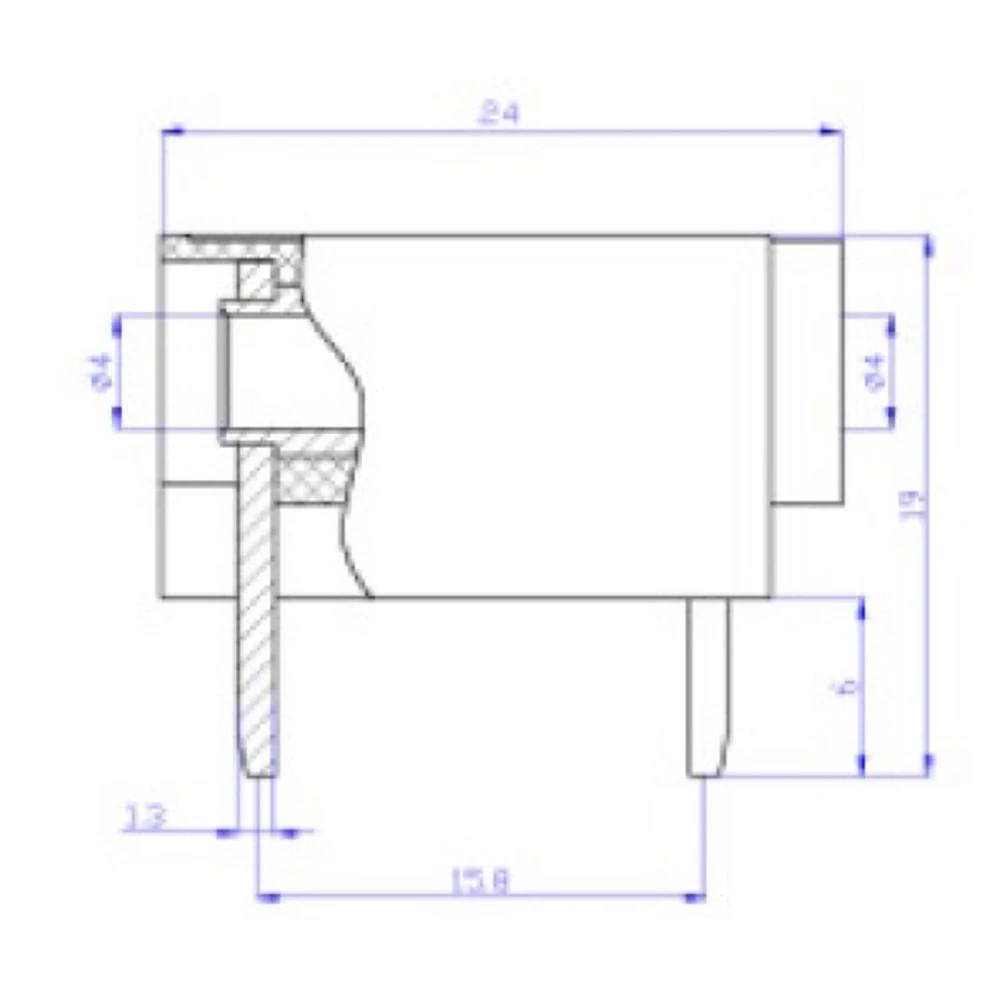

BS4571 jest wykonane z plastikowego korpusu izolacyjnego (zwykle poliamid lub ABS, zależnie od partii) oraz metalowego terminala z niklowanego mosiądzu. Jego przybliżone wymiary to: 23 mm długości całkowitej, 8 mm średnicy zewnętrznej izolatora oraz 4 mm średnicy otworu przyłączeniowego. Waga jednostkowa wynosi 4,2 g.

Złącza BS4571 obsługują maksymalne napięcie 30 V AC/DC oraz prądy do 16 A w warunkach nominalnych. Zalecana maksymalna temperatura pracy to 70°C, przy czym tolerancja prądowa może się obniżyć po przekroczeniu tej wartości.

Nie są potrzebne specjalne narzędzia poza zwykłą lutownicą. Zaleca się ustawić temperaturę lutownicy na 320–350°C i ograniczyć czas kontaktu do mniej niż 5 sekund, aby nie uszkodzić plastikowej izolacji. Warto oczyścić obszar przed i po lutowaniu, aby zapewnić dobrą przewodność i trwałość.

Te żeńskie złącza 4 mm są kompatybilne z większością standardowych wtyków bananowych IEC 61010 4 mm, niezależnie od marki. Zaleca się jednak sprawdzenie tolerancji, jeśli wtyk męski nie jest wykonany według standardu. Konstrukcja jest zgodna z wytycznymi normy IEC 61010 dotyczącymi niskiego napięcia i podstawowego bezpieczeństwa.

Jest kompatybilne z przewodami bananowymi 4mm, powszechnie używanymi w przyrządach pomiarowych.

Tak, jest przeznaczone do montażu powierzchniowego na płytkach PCB, co ułatwia bezpieczne połączenie.

Gniazdo BS4571 jest produkowane przez markę Amass.

Tak, idealnie nadaje się do połączeń w multimetrze, oscyloskopach i innych przyrządach pomiarowych.
