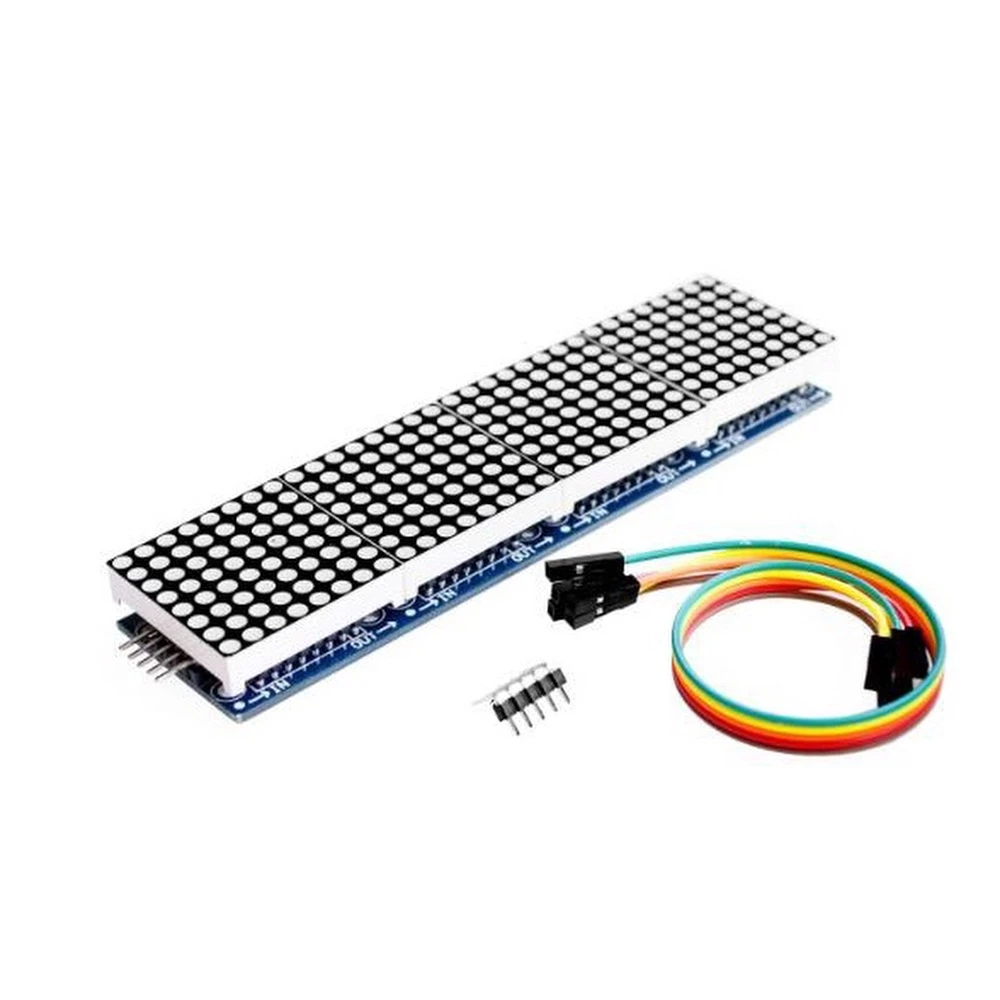

Moduł matrycy punktowej 8x8 MAX7219 do Arduino i Raspberry Pi
Marka: satkit
29,09zł
VAT w cenie (Bez podatku: 23,65 zł)
Ograniczona dostępność
Dostawa standardowa
Pt, Maj 8 - Wt, Maj 12
Dostawa ekspresowa
Śr, Maj 6 - Czw, Maj 7
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
Moduł matrycy punktowej 8x8 MAX7219 to niezbędny element do projektów elektronicznych z Arduino i Raspberry Pi. Ten wyświetlacz LED umożliwia prezentowanie tekstów, liczb oraz prostych grafik za pomocą matrycy punktowej, co ułatwia tworzenie tickerów, zegarów cyfrowych, animowanych komunikatów i innych wyświetlaczy informacyjnych.
Moduł jest sterowany przez układ MAX7219, który upraszcza obsługę matrycy LED i zmniejsza liczbę pinów potrzebnych do podłączenia. Napięcie pracy wynosi 5V, dzięki czemu jest kompatybilny z większością płytek Arduino i podobnych systemów.
Najważniejsze cechy:
- Sterownik: MAX7219 do wydajnej obsługi matrycy LED.
- Napięcie pracy: 5V, kompatybilne z Arduino i Raspberry Pi.
- Rozdzielczość: 8 x 32 piksele, z czerwonymi diodami LED 3 mm zapewniającymi dobrą widoczność.
- Kompaktowe wymiary: 32 x 129 x 14 mm, łatwa integracja z projektami.
- Standardowe połączenia: VCC, GND, DIN, CS i CLK dla prostego montażu.
Typowe zastosowania:
- Wyświetlacze informacyjne do projektów DIY z Arduino i Raspberry Pi.
- Tworzenie tickerów do wyświetlania dynamicznych komunikatów lub alertów.
- Prezentacja liczb i tekstów w urządzeniach elektronicznych.
- Projekty edukacyjne do nauki matryc LED i sterowników MAX7219.
Kompatybilność: Ten moduł jest kompatybilny z płytkami Arduino i Raspberry Pi, co ułatwia jego integrację w szerokiej gamie projektów elektronicznych i hobbystycznych.
Dzięki temu modułowi matrycy punktowej twórcy i pasjonaci elektroniki mogą z łatwością tworzyć spersonalizowane i funkcjonalne wyświetlacze LED, wykorzystując możliwości sterownika MAX7219 do uproszczenia okablowania i programowania.
- Sterownik MAX7219 do wydajnej obsługi matrycy LED
- Napięcie pracy: 5V kompatybilne z Arduino i Raspberry Pi
- Rozdzielczość 8 x 32 piksele z czerwonymi diodami LED 3 mm
- Kompaktowe wymiary: 32 x 129 x 14 mm
- Połączenia: VCC, GND, DIN, CS, CLK dla łatwej integracji
Pytania i odpowiedzi klientów
Jakie są dokładne wymiary matrycy i co zawiera opakowanie po otrzymaniu produktu?
Wymiary modułu to 32 mm wysokości, 129 mm długości i 14 mm głębokości. W opakowaniu znajduje się zmontowana matryca oraz piny/złącza potrzebne do integracji. Zwykle nie ma w zestawie przewodów jumper ani papierowej instrukcji.
Czy jest kompatybilny z mikrokontrolerami 3,3 V i jakie piny są wymagane do podłączenia?
Moduł został zaprojektowany do pracy przy 5 V, więc bezpośrednie podłączenie sygnałów 3,3 V może spowodować brak wykrycia lub niestabilne działanie. Zaleca się użycie konwertera poziomów logicznych. Wymagane piny to: VCC (5V), GND (masa), DIN (dane), CS (chip select), CLK (zegar).
Jak go zainstalować i jaka jest dobra praktyka, aby upewnić się, że moduł nie zostanie uszkodzony podczas użytkowania?
Zaleca się ostrożne przylutowanie pinów, aby uniknąć zwarć, oraz podłączanie zasilania zawsze zgodnie z podanym napięciem. Dobrą praktyką jest dodanie rezystorów ograniczających, jeśli łączy się kilka modułów, oraz unikanie narażania układu na wilgoć lub nadprąd. Należy też ograniczyć natężenie światła do wartości określonych w specyfikacji, aby zapobiec przegrzaniu.
Jakiej wydajności można oczekiwać pod względem odświeżania i widoczności oraz jakie są typowe limity pracy?
MAX7219 umożliwia częstotliwość odświeżania do 800 Hz, co wystarcza do uzyskania stabilnego obrazu bez widocznego migotania gołym okiem. Moduł działa optymalnie w zakresie 0–50 °C i nie należy przekraczać napięcia 5V ani całkowitego prądu zalecanego w datasheet (zwykle około 320 mA przy jednoczesnym świeceniu 32 LED).
Z jakimi płytkami jest kompatybilny ten moduł matrycy punktowej 8x8?
Ten moduł jest kompatybilny z płytkami Arduino i Raspberry Pi, pracując przy napięciu 5V.
Jakiego sterownika używa ten moduł?
Używa sterownika MAX7219, który ułatwia obsługę matryc LED, zmniejszając liczbę potrzebnych pinów.
Jakie wymiary ma moduł?
Moduł ma wymiary 32 x 129 x 14 mm, co pozwala łatwo zintegrować go z kompaktowymi projektami.
Jakie informacje można wyświetlać na tym wyświetlaczu?
Można wyświetlać teksty, liczby i proste grafiki, idealne do tickerów i wyświetlaczy informacyjnych.
Jak podłączyć moduł do płytki Arduino lub Raspberry Pi?
Podłącza się go za pomocą pinów VCC, GND, DIN, CS i CLK, zgodnie ze standardowymi połączeniami dla tego typu modułów.
