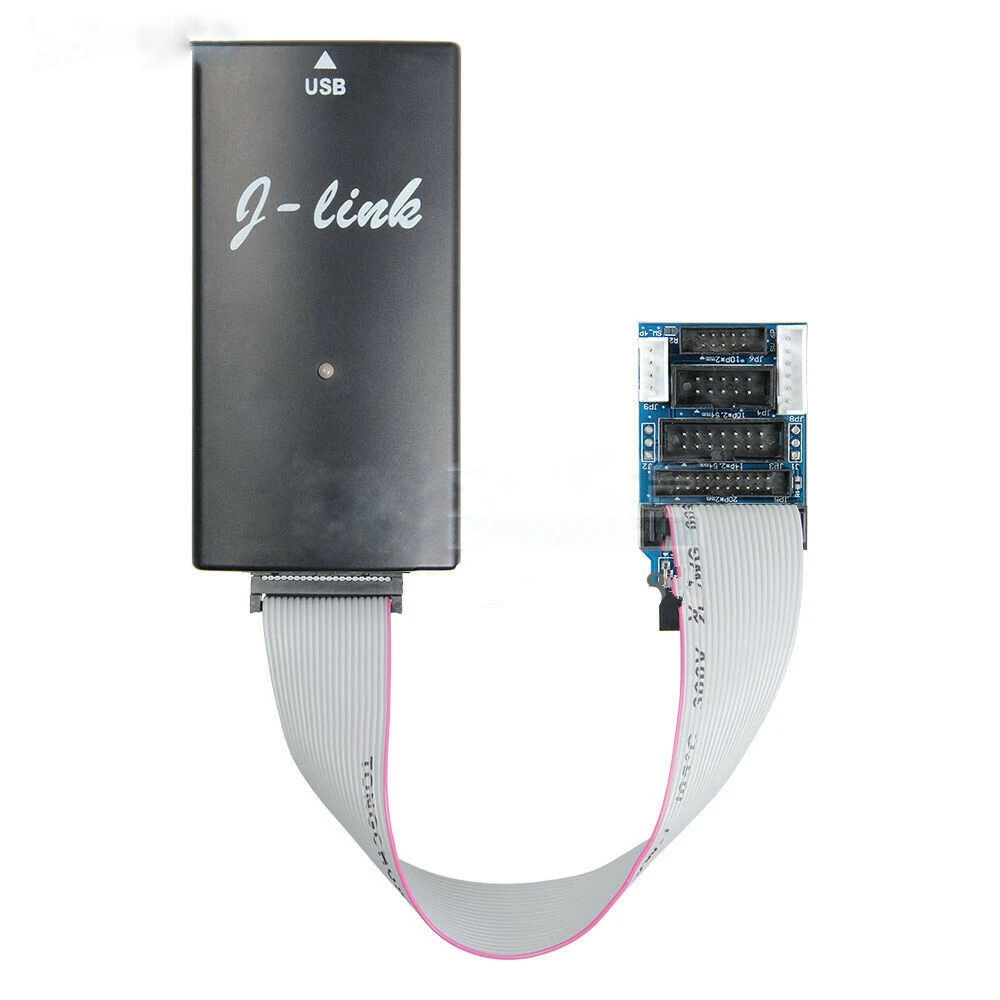

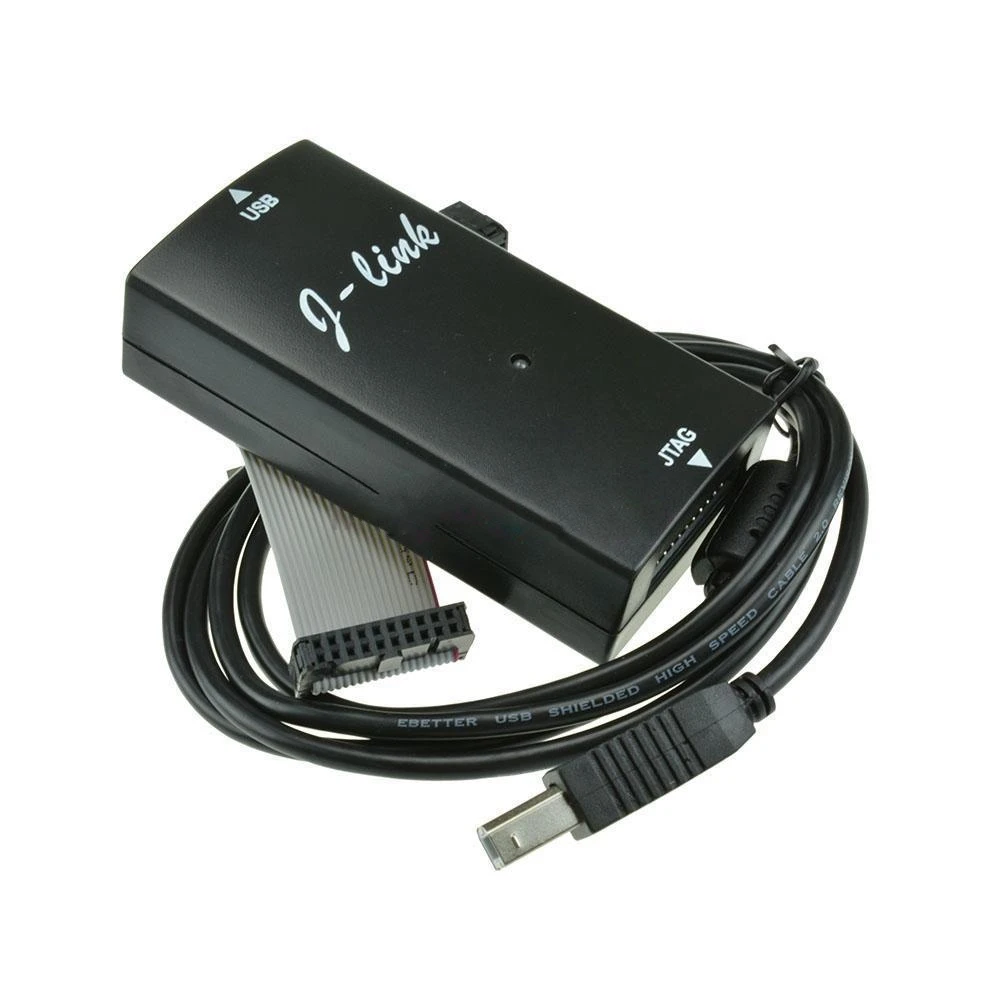

J-Link V9 ARM emulator JTAG kompatybilny z ARM7, ARM9, ARM11 i Cortex-STM3
Marka: satkit
VAT w cenie (Bez podatku: 85,57 zł)
J-Link V9 ARM Emulador JTAG to niezbędne narzędzie dla programistów pracujących z mikrokontrolerami ARM7, ARM9, ARM11 i Cortex-STM3. Ten emulator obsługuje wiele środowisk programistycznych, takich jak IAR EWARM, ADS, KEIL, WINARM i Real View, ułatwiając debugowanie i programowanie układów ARM z wysoką wydajnością i precyzją.
Główne cechy:
- Kompatybilność z rdzeniami ARM7TDMI (Rev. 1, 3 i 4), ARM720T, ARM920T, ARM926EJ-S, ARM946E-S, ARM966E-S, ARM11 i Cortex-M3.
- Interfejs USB 2.0 o dużej prędkości do łatwego i szybkiego połączenia z komputerem PC.
- Maksymalna prędkość transmisji JTAG 12 MHz, z prędkością pobierania do 600 kB/s dla ARM7 i 550 kB/s dla ARM9.
- Obsługa zakresów napięcia płytki docelowej od 1.2V do 3.3V, kompatybilna również z 5V.
- Dwukolorowe diody LED pokazujące stan pracy i komunikacji, poprawiające monitorowanie w czasie rzeczywistym.
- W zestawie kabel USB oraz taśma 20-żyłowa do połączenia z płytką docelową.
- Zabezpieczenie przeciwzwarciowe z zasilaniem USB dostarczającym do 300 mA do płytki docelowej.
- Kompatybilny z systemami operacyjnymi Microsoft Windows 2000, XP, 2003 i Vista, w tym wersjami x64.
Ulepszenia względem poprzednich wersji:
- Ulepszony układ interfejsu SWD dla bardziej stabilnego debugowania i rozszerzonej funkcjonalności.
- Zastosowanie dwupoziomowego układu konwertującego dla bardziej solidnego interfejsu JTAG.
- Ulepszony firmware z powiększonym obszarem bootloadera, ułatwiający przyszłe aktualizacje i nowe funkcje.
- Lepsza i szybsza obsługa ARM11, dzięki czemu jest to pierwszy wybór dla tego rdzenia.
Typowe zastosowania:
Ten emulator jest idealny dla programistów, którzy potrzebują debugować i programować mikrokontrolery ARM w projektach elektroniki, automatyki, systemów wbudowanych i tworzenia firmware. Kompatybilność z wieloma środowiskami programistycznymi i rdzeniami ARM sprawia, że jest wszechstronny w różnych zastosowaniach profesjonalnych i edukacyjnych.
Zawartość opakowania:

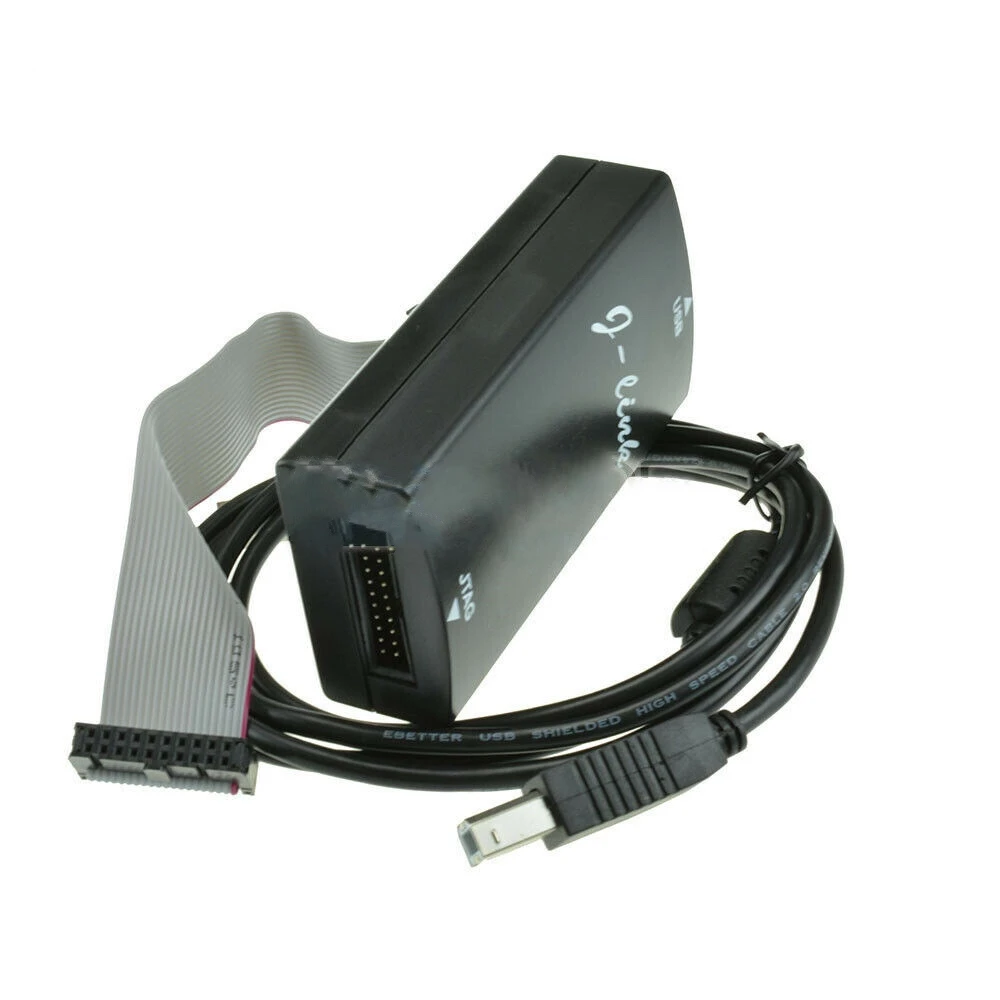

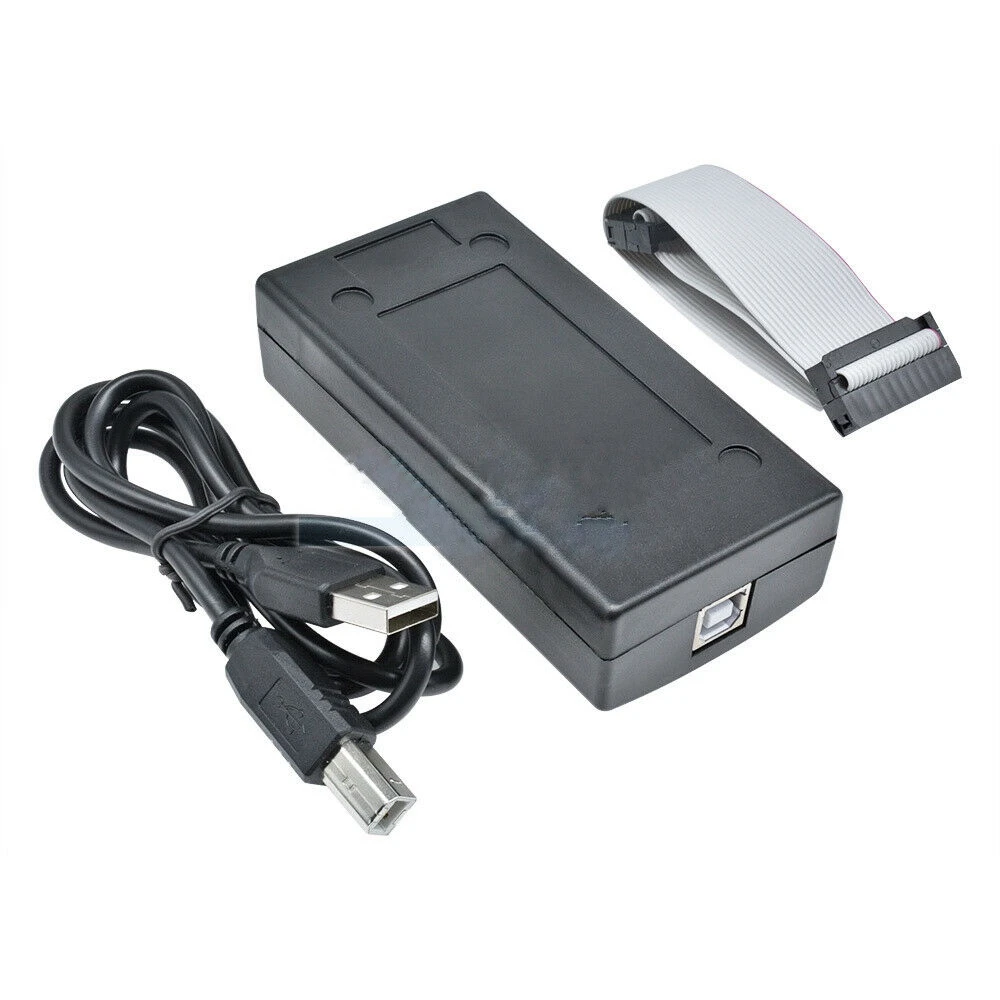

- 1 x J-Link V9 ARM Emulator
- 1 x Kabel USB
- 1 x Konwerter J-Link JTAG
Specyfikacja techniczna:
- Zasilanie: USB, pobór mniejszy niż 50mA.
- Interfejs: USB 2.0 Full Speed (12 Mbps).
- Interfejs JTAG: standard 20 pinów, z opcją 14 pinów.
- Maksymalna prędkość JTAG: 12 MHz.
- Napięcie obsługiwane na płytce docelowej: 1.2V - 3.3V i 5V.
- Temperatura pracy: +5°C do +60°C.
- Wymiary: 10,3 cm x 5,3 cm x 2,7 cm.
- Waga: 60 gramów (bez kabli).
- Certyfikaty EMC: EN 55022, EN 55024.
Ważna uwaga: Obecnie ten produkt jest niedostępny w magazynie. Zalecamy sprawdzenie naszej strony pod kątem przyszłej dostępności lub podobnych alternatyw.
- Kompatybilny z rdzeniami ARM7, ARM9, ARM11 i Cortex-M3
- Interfejs USB 2.0 dla szybkiego i stabilnego połączenia
- Maksymalna prędkość JTAG 12 MHz dla wydajnego debugowania
- Obsługa napięć od 1.2V do 5V na płytce docelowej
- Dwukolorowe diody LED do monitorowania stanu
- W zestawie kabel USB i taśma 20-żyłowa
- Kompatybilny z wieloma środowiskami programistycznymi: IAR, ADS, KEIL, WINARM
- Zabezpieczenie przeciwzwarciowe i zasilanie USB
- Ulepszony firmware do przyszłych aktualizacji
- Kompaktowe wymiary i niewielka waga dla łatwej obsługi
Pytania i odpowiedzi klientów
Jakie funkcjonalne zalety oferuje J-Link V9 w porównaniu z wcześniejszymi wersjami, takimi jak V7?
J-Link V9 wprowadza istotne ulepszenia względem wersji V7: wykorzystuje układ AT91SAM7S64 o większej pojemności Flash i SRAM, co ułatwia przyszłe aktualizacje firmware. Ulepsza interfejs SWD dzięki dwupoziomowemu konwerterowi, który chroni układ przed błędami konfiguracji, oraz dodaje rozróżnialne wskaźniki LED stanu (USB, CPU target, wyjście 5V). Obsługa ARM11 jest lepsza i szybsza, mimo że prędkość SWD jest nieco niższa niż w V7. Te nowości poprawiają kompatybilność i bezpieczeństwo podczas debugowania.
Jakie są wymiary, waga i główne materiały emulatora J-Link V9 oraz co zawiera pudełko po zakupie?
Emulator J-Link V9 zwykle ma wymiary około 90 mm x 45 mm x 20 mm i waży około 65 g, choć wartości te mogą się nieznacznie różnić w zależności od producenta. Jest wykonany głównie z wytrzymałego tworzywa ABS oraz wewnętrznych komponentów elektronicznych. W pudełku zazwyczaj znajdują się emulator, kabel USB typu A do mini-B (lub micro-B) oraz jeden lub dwa przewody połączeniowe JTAG/SWD. Zaleca się sprawdzenie dokładnej zawartości u sprzedawcy.
Jaka jest kompatybilność i wymagania połączeniowe J-Link V9 z mikrokontrolerami i systemami operacyjnymi?
J-Link V9 jest kompatybilny z architekturami ARM7, ARM9, ARM11 i Cortex-M3, a także z mikrokontrolerami STM32 i podobnymi, które obsługują interfejsy JTAG i SWD. Działa przez USB 2.0 i wymaga wolnego portu USB. Jest kompatybilny ze środowiskami programistycznymi takimi jak Keil MDK, IAR EWARM i ADS, działa w Windows oraz — przy odpowiednich sterownikach — w Linux i macOS. Typowe napięcie pracy na interfejsie target wynosi od 1,2 V do 3,3 V.
Na co zwrócić uwagę podczas instalacji i pierwszego uruchomienia J-Link V9?
Najpierw należy zainstalować aktualne sterowniki producenta SEGGER w systemie operacyjnym, zanim podłączysz urządzenie. Przy pierwszym podłączeniu wpiąć J-Link V9 do portu USB, a następnie ostrożnie podłączyć go do złącza JTAG/SWD mikrokontrolera target, zachowując orientację i pinout. Nie należy zmieniać trybu SWD, jeśli nie ma się pewności co do kompatybilności, aby uniknąć uszkodzenia urządzenia.
Jakie są ograniczenia prędkości lub wydajności debugowania w porównaniu z alternatywami takimi jak ST-Link lub CMSIS-DAP?
J-Link V9 oferuje konkurencyjne prędkości transferu i debugowania względem alternatyw takich jak ST-Link czy CMSIS-DAP, choć prędkość SWD jest nieco niższa niż w V7 (około 1–3 MHz w zależności od konfiguracji). Jego główną zaletą jest stabilność, szerokie wsparcie rdzeni ARM oraz kompatybilność z wieloma IDE. ST-Link bywa szybszy w STM32, ale obsługuje tylko układy STM, podczas gdy J-Link ma bardziej uniwersalne wsparcie ARM i lepsze zarządzanie stanami.
Z jakimi rdzeniami ARM jest kompatybilny J-Link V9?
J-Link V9 jest kompatybilny z rdzeniami ARM7TDMI (Rev. 1, 3 i 4), ARM720T, ARM920T, ARM926EJ-S, ARM946E-S, ARM966E-S, ARM11 i Cortex-M3.
Jakie środowiska programistyczne obsługuje J-Link V9?
Obsługuje środowiska takie jak IAR EWARM, ADS, KEIL, WINARM i Real View, ułatwiając integrację i debugowanie w tych systemach.
Jaka jest maksymalna prędkość transmisji JTAG?
Maksymalna prędkość transmisji JTAG wynosi 12 MHz, z prędkością pobierania do 600 kB/s dla ARM7 i 550 kB/s dla ARM9.
Z jakimi systemami operacyjnymi jest kompatybilny ten emulator?
Jest kompatybilny z Microsoft Windows 2000, XP, 2003 i Vista, w tym z wersjami 64-bitowymi.
Czy J-Link V9 jest obecnie dostępny do zakupu?
Obecnie produkt jest niedostępny w magazynie. Zaleca się sprawdzenie dostępności na stronie lub poszukanie podobnych alternatyw.
