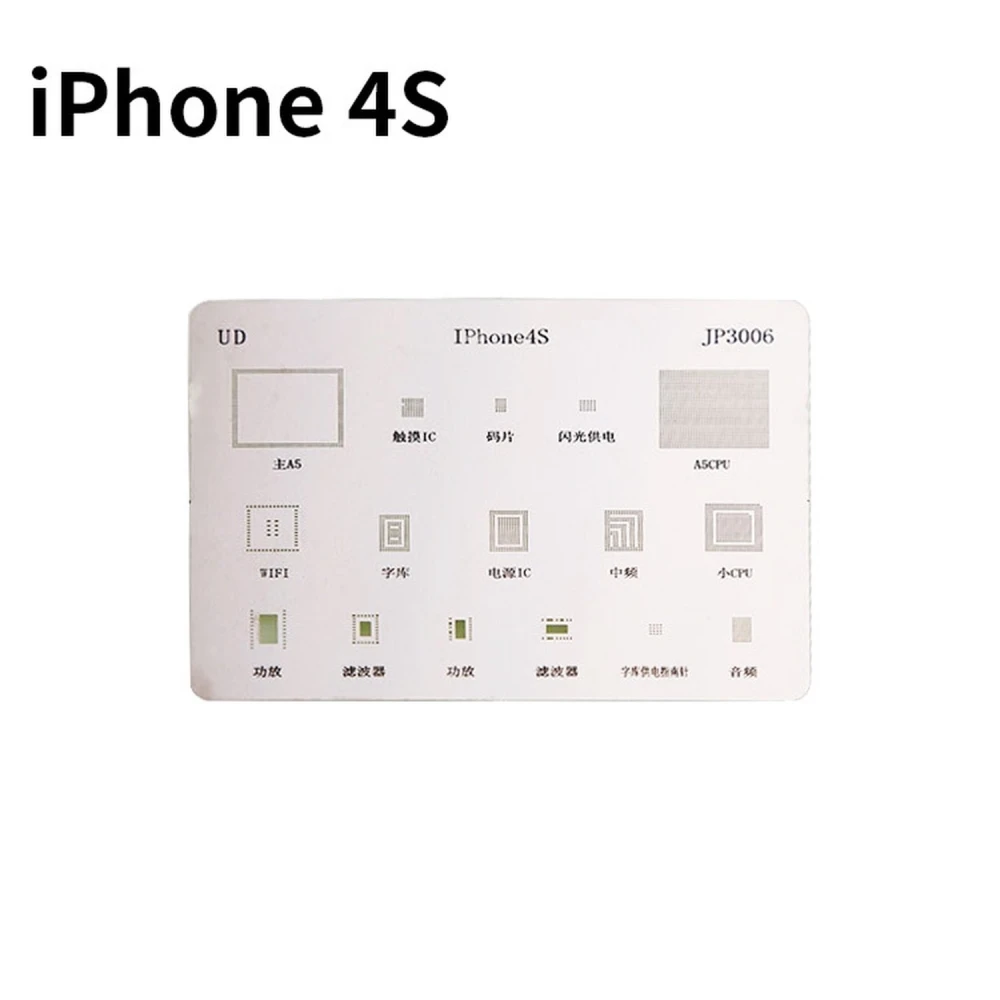

Szablon stencil iPhone 4S do lutowania BGA - precyzyjny Mlink

Name: Szablon stencil iPhone 4S do lutowania BGA - precyzyjny Mlink
Brand: Mlink
SKU: stencils-iphone4s
Price: 15.87 PLN
Availability: InStock

Marka: Mlink

Napisz pierwszą opinię o tym produkcie

15,87zł

VAT w cenie (Bez podatku: 12,90 zł)

Rabaty ilościowe

Ilość	Cena	Zapisz
2+	15,23 zł	-4%
10+	14,44 zł	-9%
20+	12,69 zł	-20%

Pozostało tylko 4 szt. — zamów wkrótce!

Dostawa standardowa Pt, Maj 8 - Wt, Maj 12

Dostawa ekspresowa Śr, Maj 6 - Czw, Maj 7

30-dniowe zwroty

Ilość

Darmowe zwroty w ciągu 30 dni

Bezpieczna transakcja

Darmowa dostawa Wysyłka od 21,50 zł

Łatwe zwroty 30-dniowa polityka zwrotów

Bezpieczna płatność 100% bezpieczna finalizacja zamówienia

Gwarancja jakości Tylko oryginalne produkty

Szablon stencil iPhone 4S to niezbędne narzędzie dla techników specjalizujących się w naprawie urządzeń Apple, a konkretnie modelu iPhone 4S. Ten szablon został zaprojektowany do procesu reballingu BGA, umożliwiając precyzyjne i równomierne nakładanie lutu na układy scalone urządzenia.

Główne cechy:

Szablon do bezpośredniego nagrzewania, obejmujący wszystkie układy BGA iPhone 4S.
Wyprodukowany przez Mlink, markę cenioną za jakość akcesoriów do stacji lutowniczych.
Umożliwia wydajne i precyzyjne lutowanie, ułatwiając naprawę układów scalonych i komponentów zintegrowanych.
Kompatybilny wyłącznie z iPhone 4S, co zapewnia idealne dopasowanie.

Typowe zastosowania:

Reballing układów BGA w iPhone 4S w celu przywrócenia połączeń elektrycznych.
Naprawa układów scalonych wymagających precyzji podczas nakładania lutu.
Użycie w stacjach lutowniczych i narzędziach do reballingu urządzeń Apple.

Kompatybilność: Ten szablon stencil został zaprojektowany specjalnie do iPhone 4S i nie jest kompatybilny z innymi modelami iPhone ani innymi urządzeniami.

Dzięki temu szablonowi profesjonaliści zajmujący się naprawą mogą zapewnić wysoką jakość pracy, zmniejszając ryzyko uszkodzeń i poprawiając wydajność procesu lutowania.

Szablon do bezpośredniego nagrzewania dla układów BGA iPhone 4S
Wyprodukowany przez Mlink, specjalistę od akcesoriów do lutowania
Umożliwia reballing i precyzyjną naprawę układów BGA
Kompatybilny wyłącznie z iPhone 4S
Idealny dla techników serwisowych i stacji lutowniczych

Pytania i odpowiedzi klientów

Jaki jest materiał i grubość płytki stencil do iPhone 4S oraz jak wpływa to na jej trwałość i precyzję?

Ta płytka stencil jest wykonana ze stali nierdzewnej o grubości około 0,12 mm. Materiał ten wybrano ze względu na odporność na odkształcenia i wysoką trwałość podczas wielu cykli termicznych. Grubość pomaga uzyskać dobrą precyzję nakładania cyny, minimalizując ryzyko przebić lub nadmiaru podczas procesu BGA reballing.

Czy na płytce znajduje się pełna gama matryc BGA dla głównych układów iPhone 4S?

Tak, ta płytka stencil zawiera matryce dla wszystkich głównych układów BGA stosowanych w iPhone 4S, obejmując CPU, pamięć, baseband oraz komponenty zasilania. Zalecamy wizualne potwierdzenie, jeśli występuje bardzo nietypowa wersja, ponieważ pokrycie obejmuje najbardziej standardowe układy tego modelu.

Jakie zalecenia dotyczące temperatury i przepływu powietrza należy uwzględnić przy używaniu tego stencil w procesie gorącego powietrza?

Zalecana jest praca w zakresie 260–300°C, przy umiarkowanym przepływie powietrza (ok. 20–30 L/min), aby uzyskać prawidłowe stopienie lutu bez odkształcania stencil. Używanie wyższych temperatur może wpłynąć na kształt otworów i skrócić żywotność płytki.

Z jakimi kulkami lutowniczymi (średnica i materiał) jest kompatybilny ten stencil?

Stencil został zaprojektowany do pracy z kulkami cyny o średnicy 0,3 mm typu Sn63/Pb37, które odpowiadają pitch większości układów w iPhone 4S. Należy sprawdzić konkretny rozmiar układu poddawanego reballingowi, choć w zdecydowanej większości przypadków 0,3 mm jest optymalne.

Jakie są główne problemy z ustawieniem lub odkształceniem, które mogą wystąpić i jak ich uniknąć?

Główne ryzyka to przesunięcie płytki podczas podgrzewania oraz odkształcenie wskutek przegrzania. Zaleca się solidne zamocowanie i unikanie przekraczania 320°C. Po kilku użyciach należy wizualnie sprawdzić płaskość i otwory, aby wykluczyć uszkodzenia.

Do czego służy szablon stencil iPhone 4S?

Służy do ułatwienia lutowania i reballingu układów BGA w iPhone 4S, umożliwiając precyzyjne nakładanie lutu.

Czy ten szablon stencil jest kompatybilny z innymi modelami iPhone?

Nie, ten szablon stencil jest przeznaczony wyłącznie do iPhone 4S.

Jakie korzyści daje używanie tego szablonu do lutowania?

Zapewnia precyzję nakładania lutu, poprawia wydajność procesu i zmniejsza ryzyko uszkodzenia komponentów.

Jakiego rodzaju lutowanie wykonuje się z użyciem tego szablonu stencil?

Służy do lutowania BGA z bezpośrednim nagrzewaniem układów iPhone 4S.

Kto powinien używać tego szablonu stencil?

Technicy specjalizujący się w naprawie iPhone 4S oraz profesjonaliści pracujący ze stacjami lutowniczymi i reballingiem.
