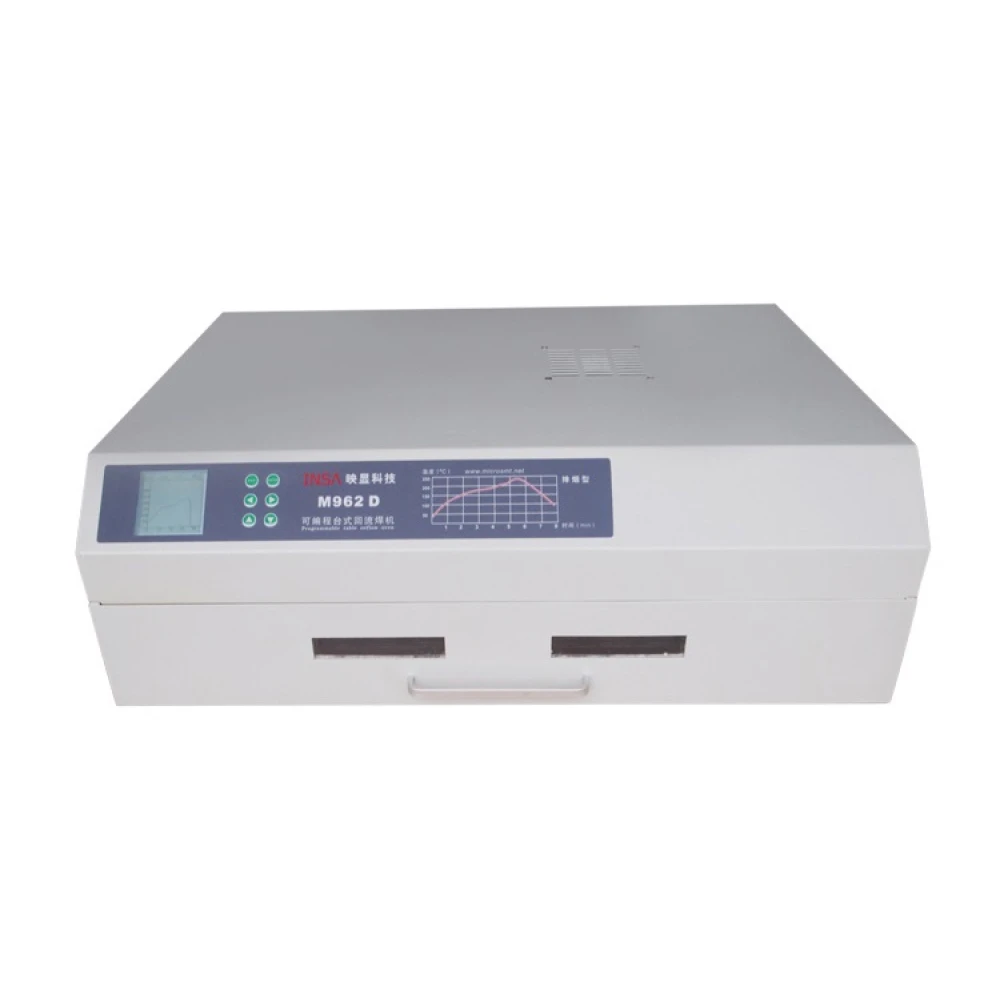

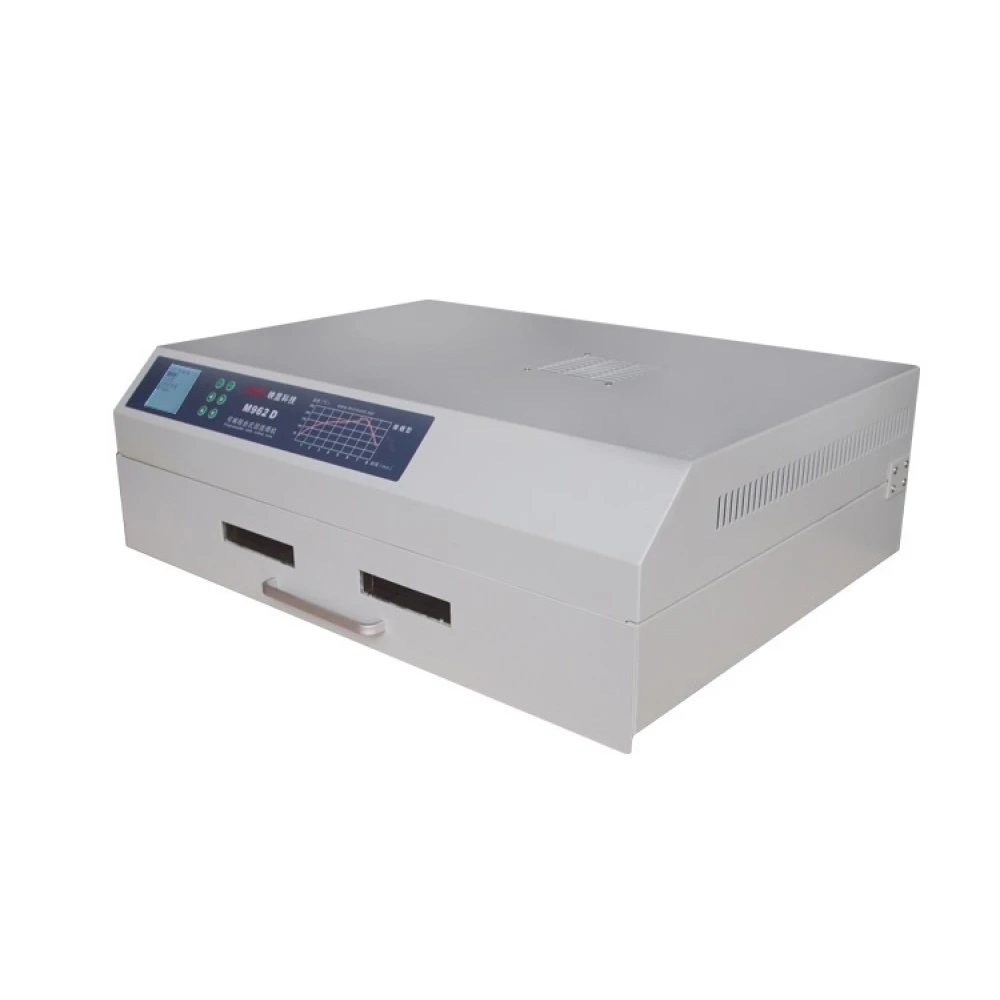

Piec do lutowania na podczerwień INSA M962D z automatycznym sterowaniem
Marka: Puhui
VAT w cenie (Bez podatku: 2 924,00 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 3 452,66 zł | -4% |
| 10+ | 3 380,73 zł | -6% |
| 20+ | 3 236,87 zł | -10% |
Opis produktu:
Piec do lutowania na podczerwień INSA M962D to zaawansowane urządzenie zaprojektowane do automatyzacji procesu lutowania komponentów elektronicznych SMD i BGA. Sterowany mikrokomputerowo, piec oferuje pełny i automatyczny proces lutowania, ułatwiając obsługę i zapewniając precyzyjne oraz równomierne rezultaty dzięki technologii szybkiego promieniowania podczerwonego połączonej z cyrkulacją powietrza.
Najważniejsze cechy:
- Duży obszar lutowania: Efektywna strefa lutowania wynosi 400 x 650 mm, co pozwala pracować z dużymi płytkami i zwiększa wszechstronność urządzenia.
- Osiem programowalnych profili temperatury: Umożliwia wybór i zapis różnych przebiegów temperatury, aby dopasować je do różnych typów lutowania i materiałów, w tym kontrolowanych funkcji nagrzewania i chłodzenia.
- Wysoka moc: Moc znamionowa 3300W zapewnia szybkie i równomierne nagrzewanie w całym procesie.
- Ergonomiczna i funkcjonalna konstrukcja: Wyposażony w wysuwaną podstawę typu szuflada, ułatwiającą wizualną kontrolę podczas lutowania. Przyjazny interfejs pozwala na prostą obsługę nawet mniej doświadczonym operatorom.
- Funkcje specjalne: Obsługuje procesy lutowania, suszenia, podtrzymania ciepła, szybkiego chłodzenia i reworku, idealny do komponentów takich jak CHIP, SOP, PLCC, QFP i BGA.
- Zgodność elektryczna: Działa z zasilaniem AC110V do AC220V, 50-60Hz, dostosowując się do różnych środowisk pracy.
Typowe zastosowania:
Piec jest idealny dla firm i warsztatów, które wymagają lutowania o wysokiej precyzji w produkcji seryjnej lub małych partiach. Jest szczególnie przydatny do lutowania bezołowiowego dwustronnego, reballingu BGA, starzenia termicznego płytek PCB oraz ogólnej konserwacji układów elektronicznych.
Skrócona instrukcja użytkowania:
- Umieścić produkt do lutowania na podstawie i zamknąć szufladę.
- Wybrać odpowiedni profil temperatury z menu LCD, dostępnego w kilku językach, w tym po hiszpańsku.
- Uruchomić automatyczny cykl lutowania, obserwując proces przez okno pieca.
- Po zakończeniu piec wykonuje automatyczne chłodzenie, aby zapewnić jakość lutowania.
- W przypadku niedoskonałości można wykonać rework, korzystając z dodatkowej funkcji nagrzewania.
Wskazówki dla optymalnego użytkowania:
- Wstępnie nagrzać piec w zimnym otoczeniu lub przy wysokiej wilgotności, aby poprawić jakość lutowania.
- Unikać lutowania komponentów z metalowymi osłonami lub takich, które wytrzymują temperatury niższe niż 250°C.
- Aby poprawić jakość, podczas pracy z BGA umieścić dodatkową płytkę PCB 10x10 cm pod lutowanym elementem.
Codzienna konserwacja:
- Utrzymywać w czystości podstawę i okno obserwacyjne.
- Nie wyłączać pieca bezpośrednio po użyciu; poczekać, aż całkowicie ostygnie.
- Zapewnić dobrą wentylację urządzenia podczas pracy.
- Odłączyć urządzenie, jeśli nie będzie używane przez dłuższy czas.
Dostępność: Obecnie ten produkt jest niedostępny w magazynie i sprzedawany wyłącznie na zamówienie.
Piec do lutowania na podczerwień INSA M962D to niezawodne i wydajne rozwiązanie do procesów lutowania elektroniki wymagających precyzji i automatycznego sterowania.
- Efektywna maksymalna strefa lutowania 400x650 mm dla większej wszechstronności
- Osiem programowalnych profili temperatury do różnych typów lutowania
- Moc znamionowa 3300W z szybkim i równomiernym nagrzewaniem

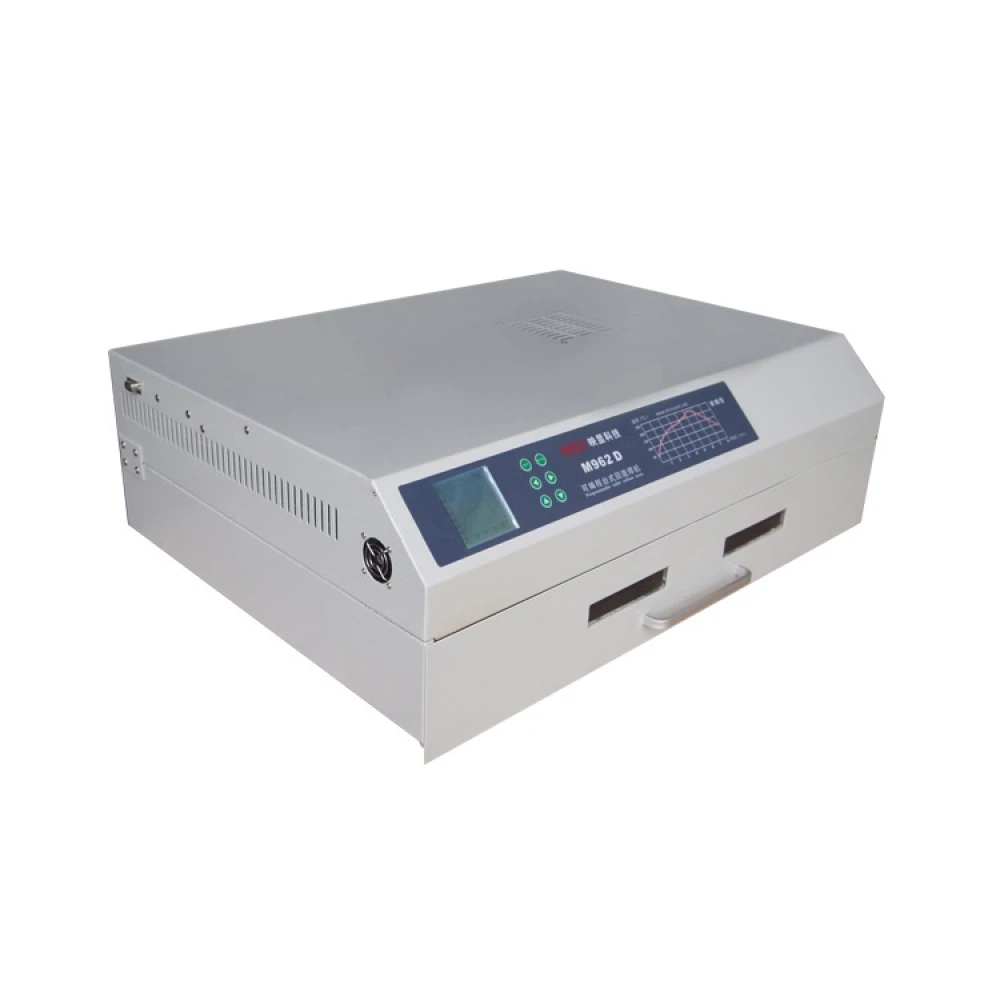

- Przyjazny interfejs z ekranem LCD i wielojęzycznym menu
- Funkcje lutowania, suszenia, podtrzymania ciepła i szybkiego chłodzenia
- Kompatybilny z komponentami CHIP, SOP, PLCC, QFP i BGA

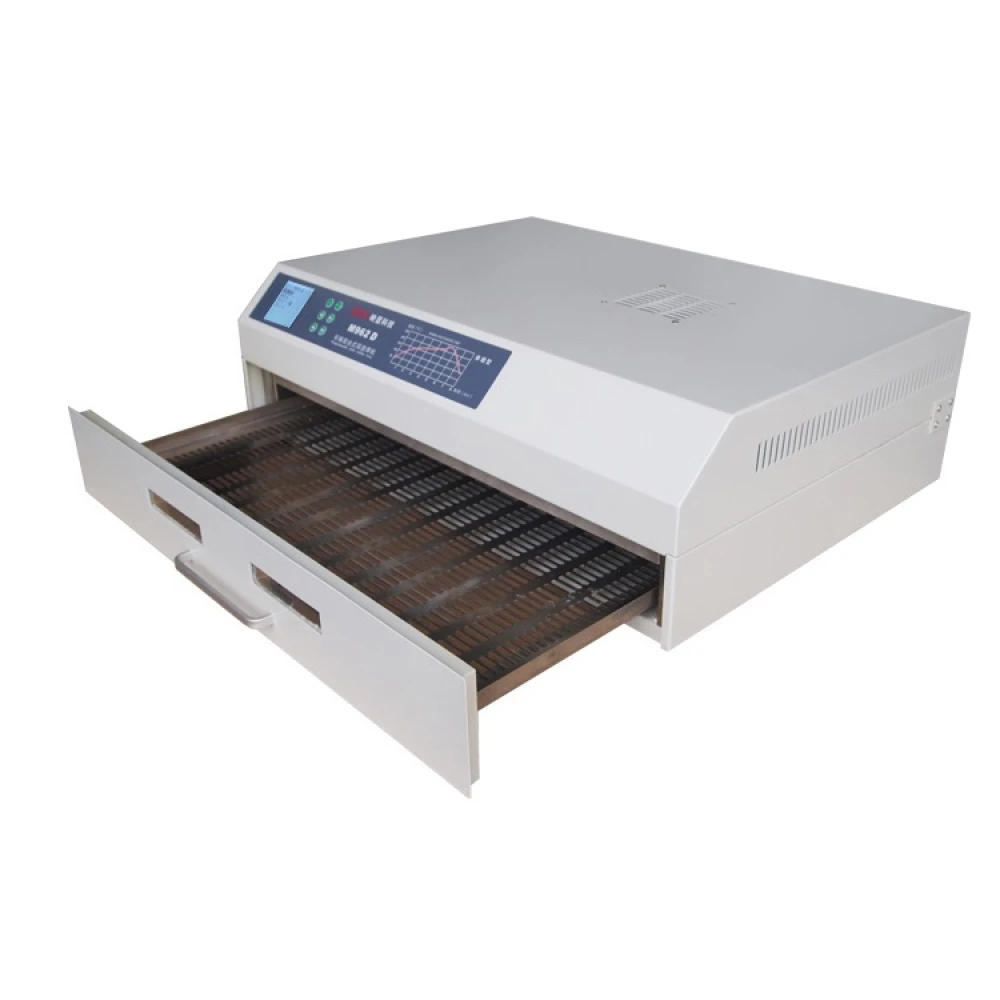

- Konstrukcja z wysuwaną podstawą typu szuflada do wizualnej kontroli procesu
- Zasilanie AC110V~AC220V / 50~60Hz dostosowane do różnych środowisk
- Idealny do produkcji seryjnej i małych partii w firmach oraz warsztatach
- Łatwa konserwacja z zaleceniami wydłużającymi żywotność urządzenia
Pytania i odpowiedzi klientów
Jakie zalety ma system ogrzewania podczerwienią w porównaniu z tradycyjnymi piecami do reflow z konwekcją w modelu INSA M962d?

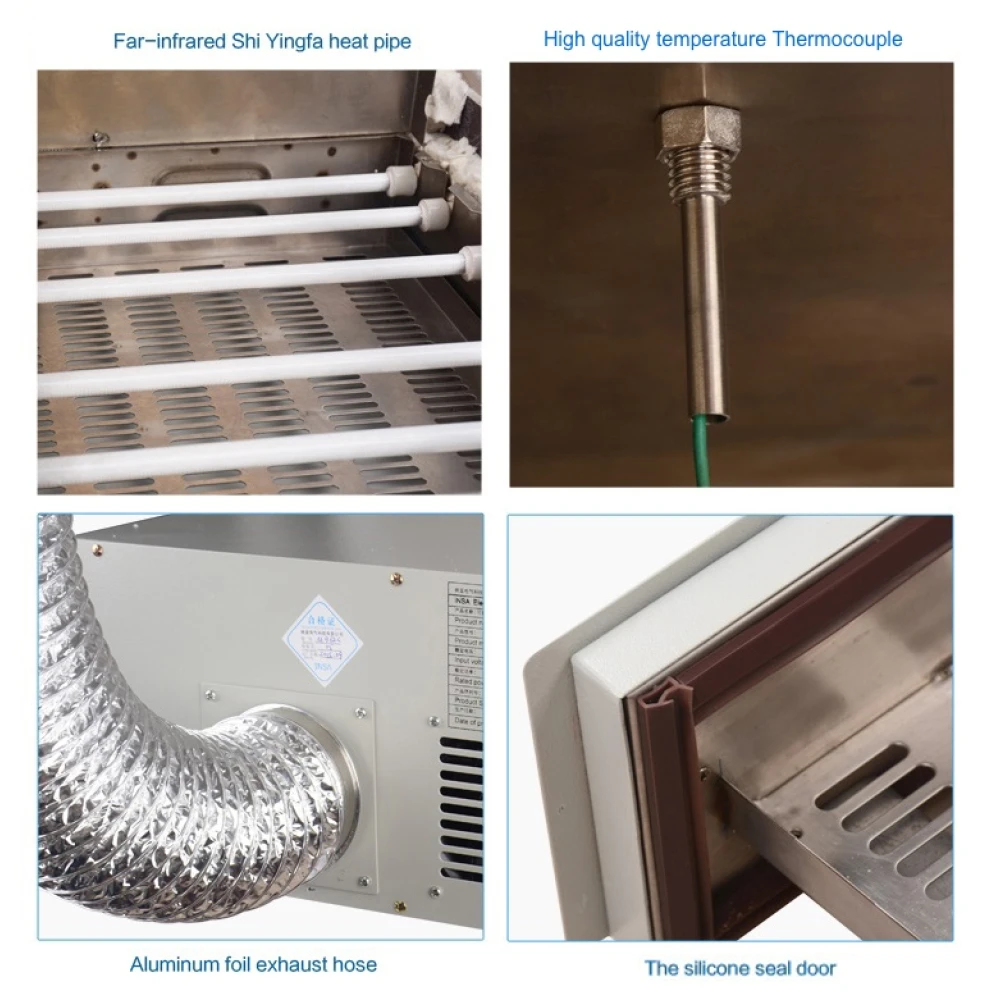

INSA M962d wykorzystuje ogrzewanie podczerwienią w połączeniu z wymuszonym obiegiem powietrza. Zapewnia to bardziej równomierną temperaturę i szybki transfer ciepła, co poprawia dokładność profilu termicznego. Należy jednak pamiętać, że promieniowanie IR może być mniej skuteczne w przypadku komponentów znajdujących się w cieniu lub ułożonych warstwowo, w porównaniu z systemami opartymi wyłącznie na gorącym powietrzu.
Jakie są użyteczne wymiary wewnętrzne i całkowita waga pieca do reflow INSA M962d?
Efektywna wewnętrzna strefa lutowania ma wymiary 400 x 650 mm, co pozwala na obsługę średnich i dużych płytek PCB. Waga urządzenia wynosi około 28 kg. Dane te mogą się nieznacznie różnić w zależności od partii produkcyjnej.
Jakiej konserwacji wymaga ten piec i jaki jest jego szacowany okres eksploatacji przy częstym użytkowaniu?
Podstawowa konserwacja obejmuje regularne czyszczenie filtrów i komory, kontrolę grzałek IR oraz wentylatorów. Przy umiarkowanych warunkach pracy żywotność lamp IR przekracza 8000 h. Przegrzewanie i gromadzenie się zanieczyszczeń mogą skrócić ten okres.
Czy można jednocześnie ładować różne małe PCB w jednym procesie reflow?
Tak, można ładować kilka małych PCB, o ile łączna powierzchnia nie przekracza 400 x 650 mm i pozostaje wystarczająco dużo miejsca na cyrkulację powietrza. Zaleca się stosowanie uchwytów organizujących, aby zapobiec przesuwaniu się płytek podczas procesu.
Jakie komponenty można lutować w piecu INSA M962D?
Można lutować małe i złożone komponenty, takie jak CHIP, SOP, PLCC, QFP i BGA, w tym lutowanie bezołowiowe i reballing BGA.
Jaki jest maksymalny obszar lutowania obsługiwany przez ten piec?
Piec obsługuje maksymalny efektywny obszar lutowania 400 x 650 mm.
Jakiego napięcia zasilania wymaga piec INSA M962D?
Działa z zasilaniem AC110V do AC220V, 50-60Hz.
Czy piec ma fabrycznie zaprogramowane profile temperatury?
Tak, zawiera osiem programowalnych profili temperatury do różnych procesów lutowania i materiałów.
Czy piec INSA M962D jest dostępny do natychmiastowego zakupu?
Obecnie produkt jest niedostępny w magazynie i sprzedawany wyłącznie na zamówienie.
