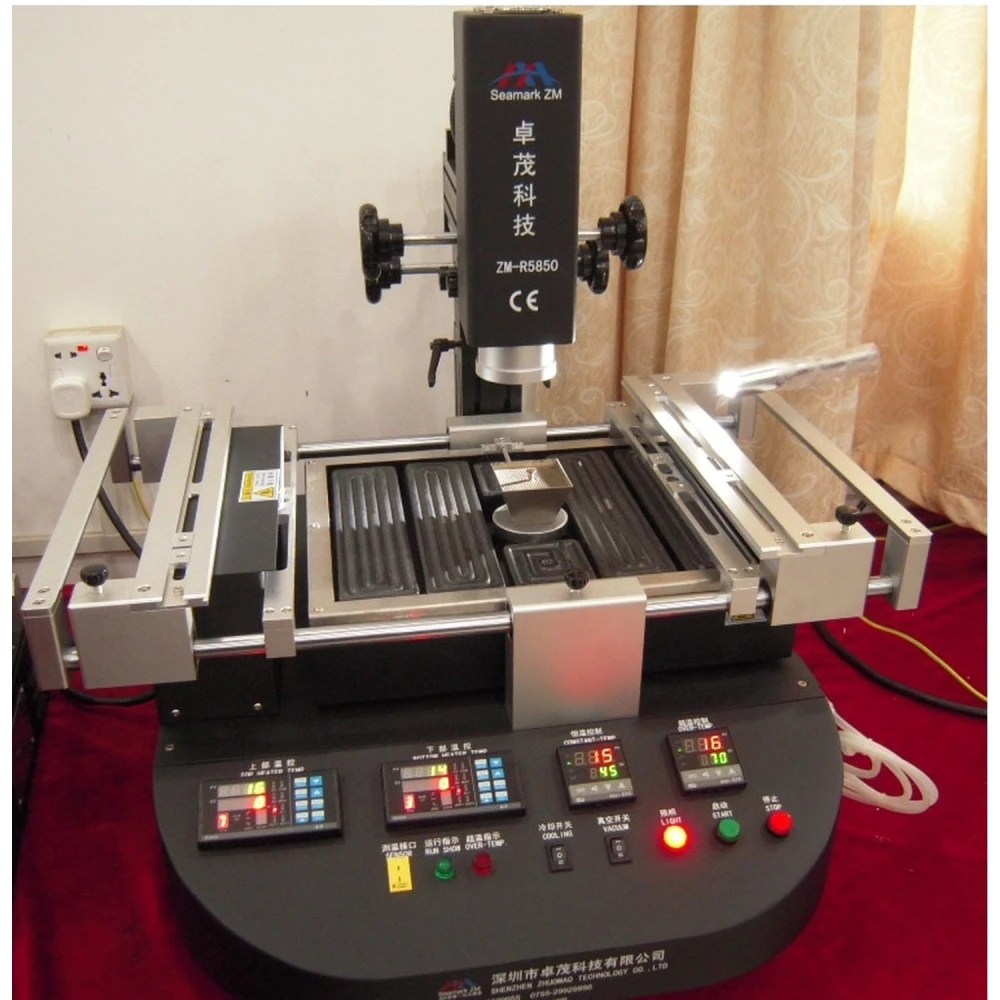

Stacja reballing Zhuomao ZM-R5850 z zaawansowaną kontrolą temperatury
Marka: Zhuomao
VAT w cenie (Bez podatku: 7 095,00 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 8 377,78 zł | -4% |
| 10+ | 8 203,24 zł | -6% |
| 20+ | 7 854,17 zł | -10% |
Stacja reballing Zhuomao ZM-R5850 to profesjonalne narzędzie przeznaczone do naprawy i reworku układów BGA na płytkach drukowanych (PCB). Jej konstrukcja obejmuje system rowka w kształcie litery V z elastycznym uchwytem, który stabilizuje pozycję PCB, zapobiegając odkształceniom podczas procesów nagrzewania i chłodzenia. Stacja jest kompatybilna z układami BGA każdego rozmiaru, co czyni ją wszechstronną w wielu zastosowaniach elektronicznych.
Najważniejsze cechy:
- Precyzyjny ruch w osiach X, Y i Z dzięki prowadnicom liniowym, które umożliwiają dokładne regulacje i szybkie pozycjonowanie.
- Wysokoprecyzyjny regulator temperatury z importowanym czujnikiem typu K, systemem sterowania w pętli zamkniętej oraz automatyczną kompensacją temperatury, aby zapewnić powtarzalne rezultaty.
- Trzy niezależne strefy grzania: dwa nagrzewnice gorącego powietrza i jedna nagrzewnica podczerwieni do podgrzewania wstępnego, z kontrolą temperatury w zakresie ±3 °C.
- Górna nagrzewnica jest swobodnie regulowana, druga nagrzewnica może poruszać się pionowo, a obszar podczerwieni ma regulowaną moc, aby dopasować się do różnych procesów.
- W zestawie znajduje się szeroki wybór dysz gorącego powietrza obracających się o 360°, z łatwym magnetycznym montażem i opcjami personalizacji.
- Wydajny wentylator przepływu krzyżowego do szybkiego chłodzenia PCB, zwiększający efektywność pracy.
- Wbudowana pompa próżniowa oraz zewnętrzny piórko ssące do szybkiej i bezpiecznej manipulacji układami.
- Zaawansowany system alarmowy informujący o zakończeniu procesów odlutowywania i lutowania.
- Certyfikat CE, urządzenie awaryjnego zatrzymania oraz automatyczna ochrona przed przegrzaniem i awariami elektrycznymi.
Specyfikacja techniczna:
- Moc całkowita: 4800 W
- Górna nagrzewnica: 800 W
- Dolna nagrzewnica: 1200 W
- Nagrzewnica podczerwieni: 2700 W
- Zasilanie: AC220V ±10%, 50/60 Hz
- Wymiary: 630 x 650 x 690 mm
- Pozycjonowanie: Rowek w kształcie litery V z regulowanym uchwytem we wszystkich kierunkach poprzez zewnętrzne uniwersalne mocowanie
- Kontrola temperatury: Czujnik typu K, sterowanie w pętli zamkniętej, dokładność ±3°
- Obsługiwany rozmiar PCB: maks. 410 x 370 mm, min. 20 x 20 mm
- Zewnętrzny czujnik temperatury: opcjonalny
- Waga netto: 40 kg
Typowe zastosowania:
Stacja jest idealna dla techników i specjalistów elektroniki, którzy wykonują naprawy, reballing oraz lutowanie komponentów BGA na płytkach drukowanych. Jej precyzja i zaawansowana kontrola pozwalają na delikatne prace z wysoką niezawodnością, dzięki czemu sprawdza się w serwisach naprawczych i produkcji elektroniki.
Kompatybilność:
Kompatybilna z szeroką gamą układów BGA i PCB o różnych rozmiarach, dzięki elastycznemu systemowi pozycjonowania oraz niezależnej regulacji temperatury w wielu strefach.
Uwaga: Obecnie produkt jest niedostępny. Możesz poprosić o powiadomienie o ponownej dostępności lub sprawdzić dostępne alternatywy.
- Precyzyjny ruch w osiach X, Y, Z z prowadnicami liniowymi do dokładnych regulacji
- Wysokoprecyzyjna kontrola temperatury z czujnikiem typu K i automatyczną kompensacją
- Trzy niezależne strefy grzania: dwie gorącym powietrzem i jedna podczerwienią
- Dysze gorącego powietrza obracane o 360° z magnetycznym montażem
- Wentylator przepływu krzyżowego do szybkiego chłodzenia PCB
- Wbudowana pompa próżniowa i zewnętrzne piórko ssące do manipulacji układami
- Zaawansowany system alarmowy i ochrona przed przegrzaniem
- Certyfikat CE i urządzenie awaryjnego zatrzymania
- Kompatybilna z PCB o maks. rozmiarze 410×370 mm i min. 20×20 mm
- Waga netto 40 kg i wymiary 630x650x690 mm
Pytania i odpowiedzi klientów
Jakie typy i rozmiary komponentów BGA są kompatybilne z Zhuomao ZM-R5850?
Zhuomao ZM-R5850 wykorzystuje elastyczny system mocowania i rowek V, co pozwala pracować praktycznie z każdym rozmiarem i typem obudowy BGA, w tym dużymi i małymi, a także CSP, QFP i podobnymi. Stacja dopasowuje się poprzez regulację uchwytu i dyszy, oferując uniwersalną kompatybilność w typowym zakresie PCB w zaawansowanej elektronice.
Jaka jest dokładność i stabilność kontroli temperatury w każdej strefie grzania?
Stacja ZM-R5850 wykorzystuje importowane termopary typu K, sterowanie w pętli zamkniętej i automatyczną kompensację, osiągając kontrolę temperatury w trzech strefach z tolerancją ±3°C. Taki poziom precyzji znacząco zmniejsza ryzyko uszkodzeń przez przegrzanie i poprawia powtarzalność w krytycznych procesach reworku BGA.
Jakie wymiary i wagę ma stacja oraz co znajduje się w pudełku przy zakupie?
Wymiary wynoszą około 660 mm × 610 mm × 600 mm, a waga to około 70 kg. Standardowa zawartość obejmuje główną stację, zestaw dysz do gorącego powietrza, system mocowania PCB w kształcie V, termopary, wbudowaną pompę próżniową, pen do zasysania, przewody, instrukcję i oprogramowanie producenta. Zawartość może się różnić w zależności od dystrybutora.
Jakie napięcie, pobór mocy i wymagania instalacyjne ma stacja?
Działa przy zasilaniu 220 V AC ±10% i częstotliwości 50/60 Hz, z maksymalnym poborem mocy około 5200 W przy pełnej pracy. Zaleca się dedykowany obwód z zabezpieczeniem termicznym i niezawodnym uziemieniem. Potrzebna jest również wolna przestrzeń wokół stacji dla wentylacji i odprowadzania ciepła.
Jak Zhuomao ZM-R5850 wypada na tle stacji BGA podobnej klasy pod względem wydajności i konserwacji?
Na tle podobnych modeli ZM-R5850 wyróżnia się systemem potrójnego grzania (2 strefy powietrza i 1 IR), wysoką precyzją termiczną oraz mikrometrycznym pozycjonowaniem XYZ. Łatwa wymiana magnetycznych dysz i modułowa konstrukcja upraszczają konserwację. W przeciwieństwie do podstawowych urządzeń ZM-R5850 integruje alarmy, zabezpieczenie przed przegrzaniem i oprogramowanie producenta, zbliżając się do klasy zaawansowanych stacji przemysłowych, choć przy wyższej cenie i większych gabarytach.
Do jakich komponentów nadaje się stacja reballing Zhuomao ZM-R5850?
Nadaje się do naprawy i reworku układów BGA każdego rozmiaru na płytkach drukowanych.
Jakie systemy kontroli temperatury ma ta stacja?
Ma importowany czujnik typu K, sterowanie w pętli zamkniętej oraz automatyczną kompensację temperatury dla wysokiej precyzji.
Czy można podłączyć ją do komputera?
Tak, ma wbudowany port szeregowy PC oraz autorskie oprogramowanie do sterowania i monitorowania.
Jakie wymiary ma stacja Zhuomao ZM-R5850?
Jej wymiary to 630 x 650 x 690 mm, a waga netto wynosi 40 kg.
Czy jest obecnie dostępna do zakupu?
Obecnie produkt jest niedostępny. Zaleca się poprosić o powiadomienie o ponownej dostępności.
