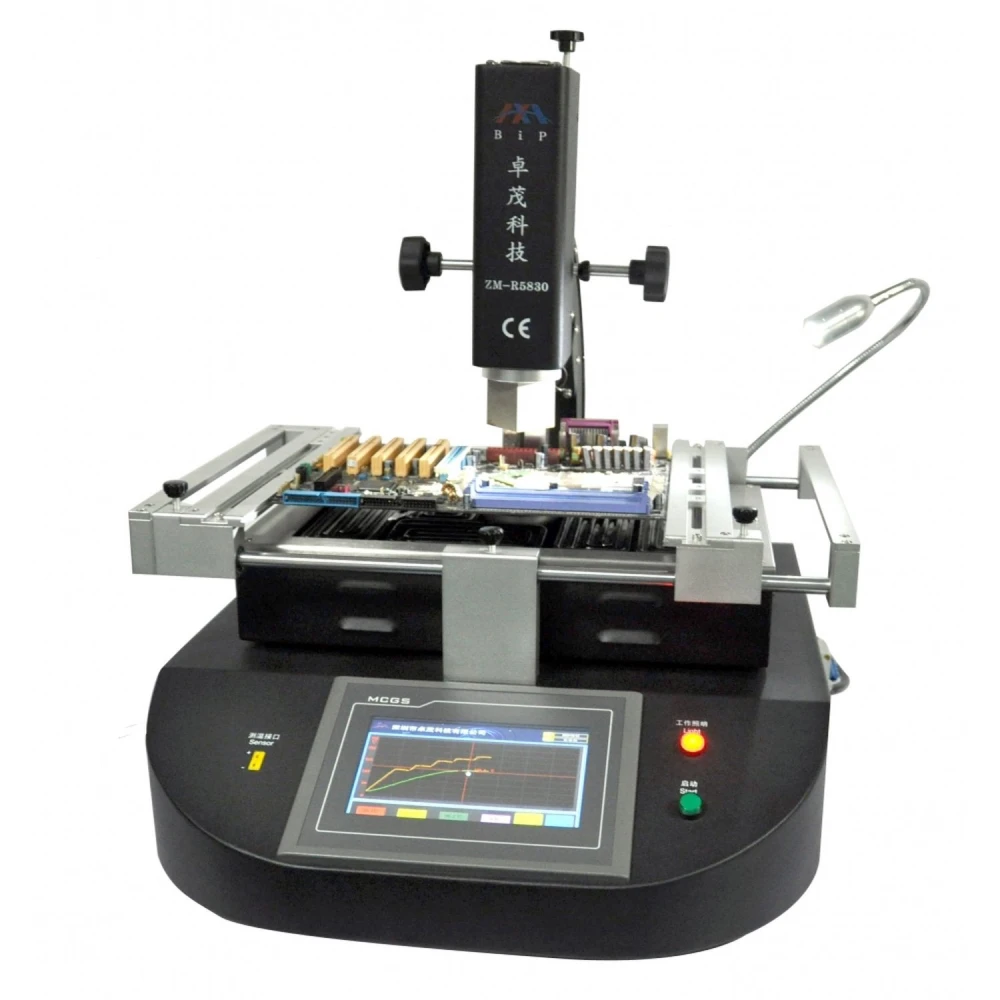

Stacja reballing Zhuomao ZM-R5830: precyzja i zaawansowana technologia
Marka: Zhuomao
VAT w cenie (Bez podatku: 5 805,00 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 6 854,54 zł | -4% |
| 10+ | 6 711,74 zł | -6% |
| 20+ | 6 426,14 zł | -10% |
Stacja reballing Zhuomao ZM-R5830 to profesjonalne narzędzie przeznaczone do prac lutowniczych i reballingu BGA z wysoką precyzją i wydajnością. Stacja wyróżnia się precyzyjną regulacją w osiach X, Y i Z za pomocą liniowego suwaka, który umożliwia szybkie i dokładne pozycjonowanie, idealne do delikatnych prac na płytkach PCB.
Wyposażona jest w ekran dotykowy o wysokiej rozdzielczości oraz sterowanie PLC, które pozwala zapisywać wiele profili temperatury, zabezpieczać je hasłem i łatwo modyfikować parametry. Dodatkowo posiada funkcję natychmiastowej analizy krzywych temperatury, co zapewnia szczegółową kontrolę podczas procesu.
Stacja posiada trzy niezależne strefy grzania: dwa nagrzewnice gorącego powietrza w górnej i środkowej części oraz dolną nagrzewnicę podczerwieni (IR) do równomiernego podgrzewania wstępnego. Temperatura jest kontrolowana z dokładnością ±3 °C, a górna nagrzewnica ma swobodną regulację, podczas gdy druga może poruszać się pionowo. Dolna nagrzewnica IR zapewnia jednorodny rozkład ciepła na płytce.
Aby ułatwić pracę, stacja zawiera różne dysze gorącego powietrza obracające się o 360° i mocowane na magnes, co umożliwia szybkie i dopasowane do potrzeb zmiany. Płytka PCB jest pozycjonowana za pomocą rowka V z elastycznym uchwytem, który zapobiega odkształceniom podczas nagrzewania lub chłodzenia i jest kompatybilny z każdym rozmiarem obudowy BGA.
Ponadto urządzenie posiada wydajny wentylator przepływu krzyżowego, który przyspiesza chłodzenie płytki i zwiększa efektywność procesu. Zintegrowana pompa próżniowa oraz zewnętrzny piórko ssące umożliwiają szybkie manipulowanie układami scalonymi.
Stacja Zhuomao ZM-R5830 wyposażona jest w sygnały dźwiękowe informujące o zakończeniu procesów odlutowywania i lutowania, a także posiada certyfikat CE, system awaryjnego zatrzymania oraz automatyczną ochronę przed przegrzaniem, co zapewnia bezpieczeństwo podczas użytkowania.
Główne cechy:
- Moc całkowita: 4500W
- Górna nagrzewnica: 800W
- Dolne nagrzewnice: 1200W (druga) i 2400W (trzecia IR)
- Zasilanie: AC220V ±10%, 50/60Hz
- Wymiary: 530×600×600 mm
- Pozycjonowanie: rowek V z uniwersalnym regulowanym uchwytem
- Sterowanie temperaturą: czujnik typu K, pętla zamknięta, dokładność ±3 °C
- Maksymalny rozmiar PCB: 350×330 mm; minimalny: 20×20 mm
- Czuły moduł kontroli temperatury i ekran dotykowy z Tajwanu
- Waga: 34 kg
Typowe zastosowania: Naprawa i reballing układów BGA na płytkach elektronicznych, lutowanie delikatnych komponentów, prace wymagające precyzyjnej kontroli temperatury i dokładnego pozycjonowania.
Kompatybilność: Kompatybilna z płytkami PCB o różnych rozmiarach oraz różnymi obudowami BGA dzięki elastycznemu i regulowanemu uchwytowi.
Obecnie stacja reballing Zhuomao ZM-R5830 nie jest dostępna w magazynie. Zalecamy kontakt z naszym zespołem w celu poznania alternatyw lub terminów ponownego dostawy.
- Wysoka precyzja regulacji osi X, Y i Z dzięki liniowemu suwakowi
- Ekran dotykowy HD ze sterowaniem PLC i zapisywanymi profilami
- Trzy niezależne strefy grzania z kontrolą ±3 °C
- Obrotowe dysze gorącego powietrza 360° z magnesem dla łatwej wymiany
- Uchwyt w rowku V zapobiegający odkształceniu PCB
- Wentylator przepływu krzyżowego do szybkiego chłodzenia
- Zintegrowana pompa próżniowa i zewnętrzne piórko ssące
- Sygnały dźwiękowe po zakończeniu procesów
- Certyfikat CE i zintegrowane systemy bezpieczeństwa
- Kompaktowe wymiary i waga 34 kg dla stabilności
Pytania i odpowiedzi klientów
Jakie są wymiary, waga i zawartość pudełka stacji ZM-R5830?
Wymiary stacji wynoszą około 690 mm × 630 mm × 600 mm, a waga to około 55 kg. Zawartość zwykle obejmuje główną stację, zestaw dysz do gorącego powietrza, elastyczne mocowanie PCB typu V, pompę próżniową, pen do zasysania, przewody zasilające i instrukcję. Zaleca się sprawdzenie dokładnej listy akcesoriów u dystrybutora.
Jakie wymagania elektryczne i kompatybilności ma ZM-R5830?
ZM-R5830 wymaga zasilania 220 V AC (±10%), 50–60 Hz, i maksymalnego poboru mocy około 5000 W. Jest kompatybilna z szeroką gamą PCB i wszystkimi typami obudów BGA, częściowo dzięki możliwości personalizacji dysz i mocowań. Nie jest kompatybilna z gniazdami 110 V bez odpowiedniego transformatora.
Jakiej konserwacji wymaga stacja i jakie są jej krytyczne punkty zużycia?
Konserwacja obejmuje regularne czyszczenie dysz i czujników, kontrolę termopar typu K oraz okresową kontrolę systemu mocowania PCB i wentylatora przepływu krzyżowego. Najbardziej krytyczne elementy to zwykle grzałki i czujniki, do których dostępne są części zamienne.
Czy stacja ZM-R5830 posiada certyfikaty lub uznane zabezpieczenia bezpieczeństwa?
Tak, ZM-R5830 posiada certyfikat CE, systemy awaryjnego zatrzymania i podwójną ochronę przed przegrzaniem, spełniając europejskie przemysłowe normy bezpieczeństwa elektrycznego, co zmniejsza ryzyko pracy i uszkodzeń spowodowanych awariami termicznymi.
Jaki system kontroli temperatury ma stacja reballing Zhuomao ZM-R5830?
Ma zamkniętą pętlę kontroli temperatury z czujnikiem typu K i dokładnością ±3 °C, co pozwala na niezależne i precyzyjne nagrzewanie każdej strefy.
Jaki maksymalny rozmiar PCB obsługuje ta stacja?
Może pracować z płytkami PCB o wymiarach do 350×330 mm oraz minimalnym rozmiarze 20×20 mm.
Czy stacja ma system bezpieczeństwa?
Tak, posiada certyfikat CE, awaryjne zatrzymanie, automatyczne wyłączenie oraz podwójną ochronę przed przegrzaniem.
Czy jest dostępna do natychmiastowego zakupu?
Obecnie stacja Zhuomao ZM-R5830 jest niedostępna w magazynie. Zalecamy sprawdzenie alternatyw lub terminów ponownej dostawy.
Jakie akcesoria zawiera do ułatwienia lutowania?
Zawiera obrotowe dysze gorącego powietrza z magnesem, regulowany uchwyt do PCB, wentylator chłodzący, pompę próżniową oraz piórko ssące.
