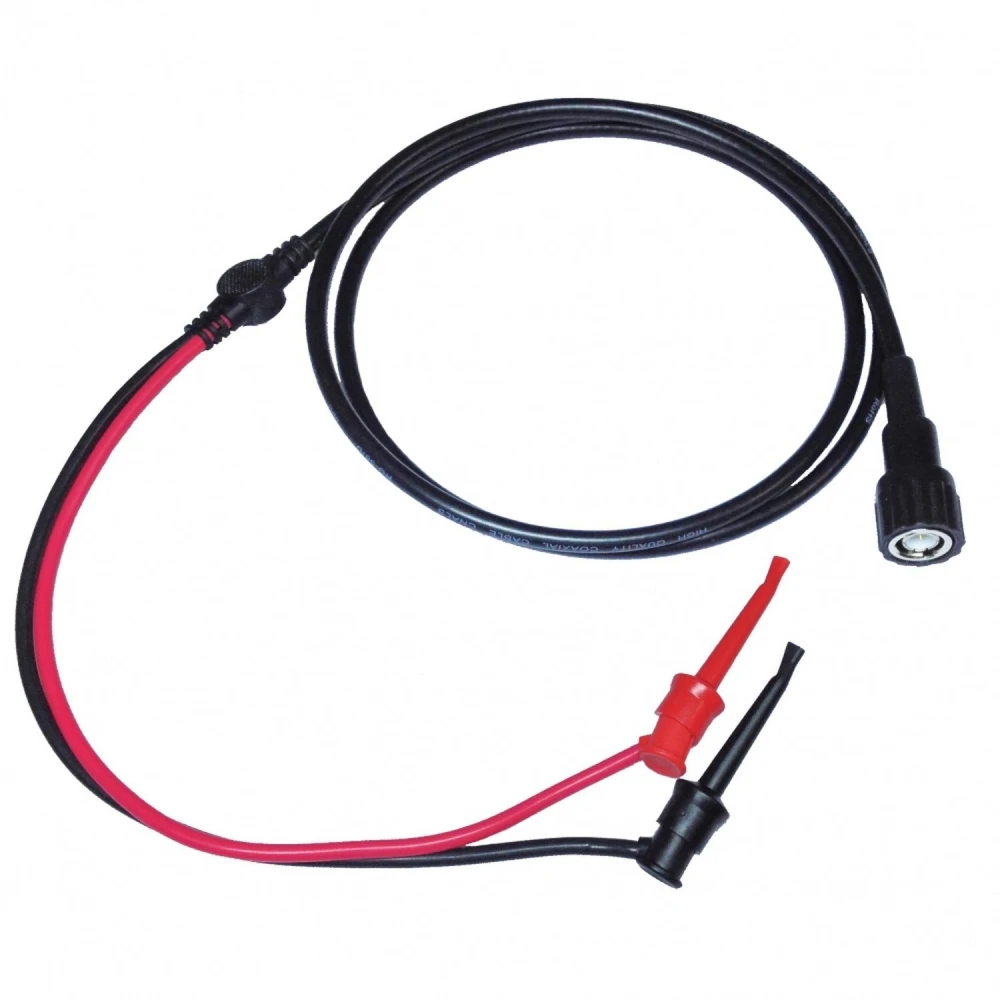

Kabel koncentryczny RG58 BNC do krokodylków do elektroniki i pomiarów

Ten kabel nadaje się do tymczasowych pomiarów w urządzeniach testowych, takich jak oscyloskopy, generatory sygnału i multimetry, umożliwiając szybkie podłączenie do punktów testowych bez lutowania. Jest zalecany do sygnałów analogowych o niskiej i średniej częstotliwości (zwykle do 500 MHz).

Kabel RG58 zwykle ma centralny przewodnik z miedzi, pleciony ekran i powłokę PVC. Jego typowa średnica zewnętrzna wynosi 5 mm. Długość tego modelu to 140 cm. Złącza BNC/męskie i test clips są zwykle wykonane z niklowanego mosiądzu oraz wytrzymałego tworzywa.

Tak, RG58 jest zaprojektowany dla impedancji charakterystycznej 50 Ω i jest szeroko kompatybilny ze standardowym sprzętem laboratoryjnym, zarówno starszym, jak i nowszym, wykorzystującym złącza BNC. Nie zaleca się jego używania w systemach wymagających 75 Ω (np. profesjonalne wideo), aby uniknąć niedopasowania.

Aby uzyskać maksymalną trwałość, należy unikać nadmiernego naprężenia, ostrych zagięć i kontaktu z chemikaliami. Klipsy i złącza powinny być czyste i wolne od korozji. Zaleca się delikatnie zwijać kabel po użyciu i przechowywać go w suchym miejscu.

RG58 obsługuje sygnały do około 1 GHz, choć dla dokładnych pomiarów zaleca się ograniczenie użycia do poniżej 500 MHz ze względu na tłumienie. Jeśli chodzi o prąd, test clips nadają się do sygnałów pomiarowych, a nie do dużych obciążeń (typowy maks.: 1 A). Przekroczenie tych limitów może wpłynąć na bezpieczeństwo lub zniekształcić wyniki.

Służy do podłączania urządzeń elektronicznych i pomiarowych, ułatwiając testy i diagnostykę dzięki wtykowi BNC męskiemu i krokodylkom.

Kabel ma długość 140 cm.

Jest kompatybilny z urządzeniami wykorzystującymi złącza BNC męskie i wymagającymi krokodylków do połączeń testowych, takimi jak multimetry i oscyloskopy.

Kabel jest czarny.
