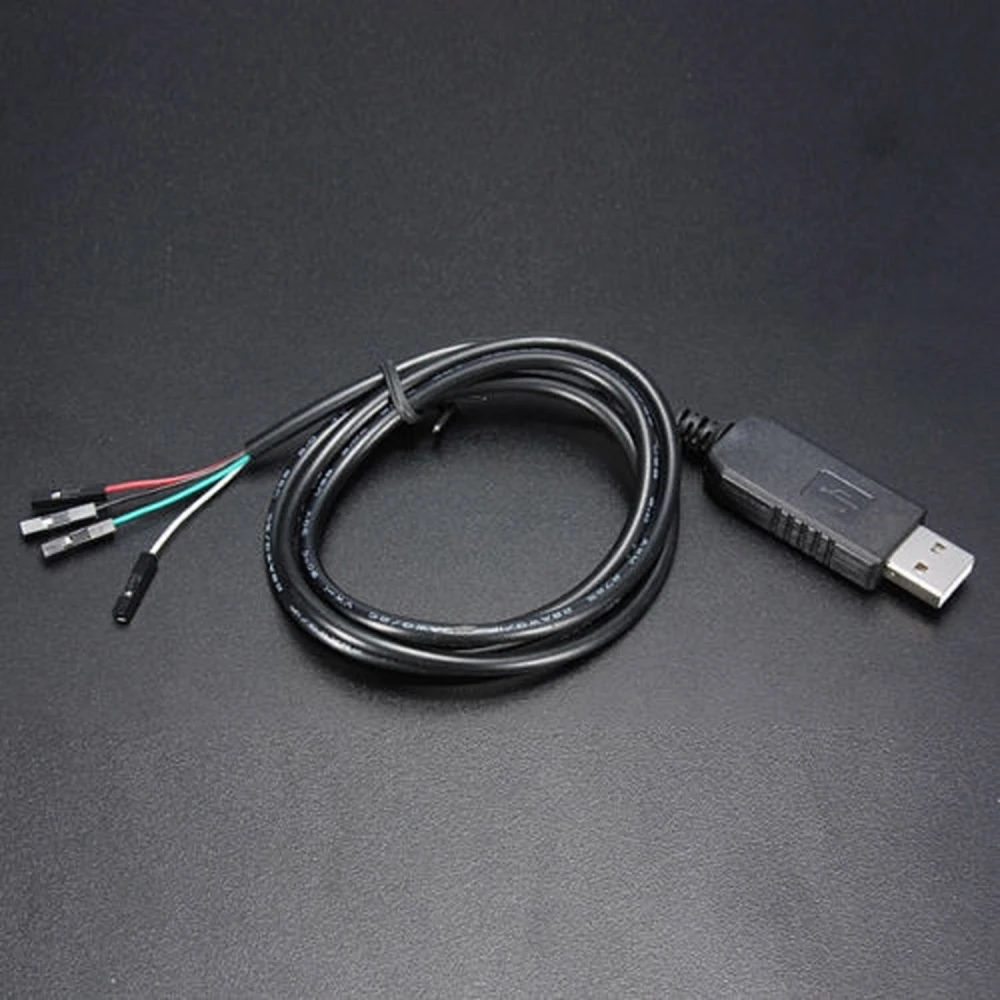

Kabel adapter USB do RS232 TTL PL2303HX do Arduino
Marka: satkit
VAT w cenie (Bez podatku: 8,60 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 10,15 zł | -4% |
| 10+ | 9,63 zł | -9% |
| 20+ | 7,93 zł | -25% |
Kabel adapter USB do RS232 TTL PL2303HX do Arduino to moduł konwertera, który umożliwia podłączenie urządzeń RS232 TTL lub płytek rozwojowych (DEMO BRD) do komputera za pomocą standardowego portu USB. Ten adapter to praktyczne i wydajne rozwiązanie dla osób pracujących z Arduino i innymi systemami elektronicznymi wymagającymi komunikacji szeregowej TTL.
Najważniejsze cechy:
- Zintegrowany układ: TTL COM PC-PL2303HX, który ułatwia automatyczną konwersję między USB i RS232 TTL.
- Złącza: standardowy męski USB typu A oraz 4-pinowe złącze TTL do łatwej integracji.
- Długość kabla: 1000 mm (39 3/8 pulgadas), zapewniająca elastyczność połączenia.
- Kompatybilność systemów operacyjnych: Kompatybilny z Linux, Mac OS, WinCE, Windows XP, 2003, Vista i Windows 7. Niekompatybilny z Windows 8 ani Windows 10.
- Kolory przewodów i funkcje:
- Czarny: GND (masa)
- Zielony: TXD (transmisja danych)
- Biały: RXD (odbiór danych)
- Czerwony: VCC (zasilanie 5V)
- Sposób podłączenia: Wykorzystuje trzy główne linie (RX, TX, GND) oraz zasilanie VCC dla prostego i bezpiecznego połączenia.
- Ważna uwaga: Aby uniknąć uszkodzeń, przed podłączeniem do komputera ustaw zworkę, wybierając wyjście 3.3V lub 5.0V zgodnie z wymaganym zasilaniem mikrokontrolera.
Typowe zastosowania:
- Tworzenie i testowanie projektów z płytkami Arduino oraz innymi mikrokontrolerami.
- Podłączanie urządzeń RS232 TTL do nowoczesnych komputerów bez portu szeregowego.
- Projekty elektroniczne wymagające komunikacji szeregowej USB do TTL.
Kompatybilność i wsparcie: Ten adapter obsługuje systemy Linux, Mac OS, WinCE oraz Windows (XP, 2003, Vista i 7). Nie działa z Windows 8 ani Windows 10, dlatego przed zakupem zaleca się sprawdzenie systemu operacyjnego. Sterowniki PL2303 dla Windows są dostępne do pobrania z oficjalnych stron.
Zawartość opakowania:
- 1 x Kabel adapter USB do RS232/TTL PL2303HX
Ten produkt jest idealny dla hobbystów i profesjonalistów, którzy potrzebują niezawodnego rozwiązania do podłączania urządzeń RS232 TTL do komputerów przez USB, szczególnie w środowisku pracy z Arduino.
- Zintegrowany układ TTL COM PC-PL2303HX do automatycznej konwersji
- Męskie złącze USB typu A i 4-pinowe złącze TTL
- Kabel 1000 mm zapewniający elastyczność połączeń
- Kompatybilny z Linux, Mac, WinCE, Windows XP, 2003, Vista i 7
- Niekompatybilny z Windows 8 i Windows 10
- Kolory przewodów: Czarny (GND), Zielony (TXD), Biały (RXD), Czerwony (VCC 5V)
- Połączenie z trzema głównymi liniami RX, TX, GND oraz zasilaniem VCC
- W zestawie zworka do wyboru wyjścia 3.3V lub 5.0V
- Idealny do projektów z Arduino i urządzeniami RS232 TTL
Pytania i odpowiedzi klientów
Jakie zalety oferuje adapter PL2303HX w porównaniu z innymi układami konwerterów USB na TTL, takimi jak CH340 czy FT232RL?
PL2303HX wyróżnia się szeroką kompatybilnością ze starszymi systemami operacyjnymi (Windows XP, Vista, 7, Linux i Mac) oraz łatwością użycia na płytkach rozwojowych. Jednak układ FT232RL zwykle ma lepsze wsparcie dla nowszych systemów i aktualizacji sterowników, natomiast CH340 jest tańszy, ale czasem mniej stabilny przy dłuższych transmisjach. PL2303HX jest wygodny w projektach, w których kluczowa jest zgodność ze starszymi systemami.
Jakie są wymiary, waga i dokładna zawartość zestawu tego adaptera USB na RS232/TTL?
Adapter zawiera kabel o długości około 1000 mm, z wtykiem USB typu A męskim oraz złączem TTL 4-pin. Waga zwykle nie przekracza 50 g. W opakowaniu znajduje się wyłącznie kabel adapter PL2303HX, bez dodatkowych akcesoriów.
Jaka procedura jest zalecana do prawidłowego podłączenia i instalacji adaptera z mikrokontrolerem 3,3 V lub 5 V?
Aby podłączyć adapter do mikrokontrolera, należy upewnić się, że jumper jest ustawiony zgodnie z napięciem 3,3 V lub 5 V, oraz wykonywać podłączenie tylko wtedy, gdy adapter NIE jest podłączony do komputera (aby uniknąć uszkodzeń prądowych). Do komunikacji szeregowej zwykle używa się pinów GND, TXD i RXD. Przed podłączeniem zawsze należy sprawdzić zgodność poziomów logicznych.
Jakie częste problemy mogą wystąpić podczas używania tego typu kabla adaptera i jak można je rozwiązać?
Do typowych problemów należą niezgodność sterowników w nowszych Windows, błąd wykrywania portu COM oraz zamiana sygnałów TX/RX. Aby je rozwiązać, należy używać systemów obsługiwanych, pobrać odpowiedni sterownik PL2303HX i sprawdzić poprawność połączeń sygnałów (TX do RX i RX do TX). Brak wykrycia w nowszych Windows zwykle nie ma gwarantowanego rozwiązania.
Z jakimi systemami operacyjnymi jest kompatybilny ten adapter?
Jest kompatybilny z Linux, Mac OS, WinCE oraz Windows XP, 2003, Vista i 7. Nie jest kompatybilny z Windows 8 ani Windows 10.
Czy mogę używać tego adaptera z Windows 10?
Nie, ten adapter nie działa z Windows 8 ani Windows 10 z powodu niezgodności ze sterownikami PL2303.
Jaka jest długość kabla adaptera?
Kabel ma długość 1000 mm (39 3/8 pulgadas), co zapewnia wystarczającą elastyczność do wygodnych połączeń.
Jakie piny ma złącze TTL?
Ma cztery piny: GND (czarny), TXD (zielony), RXD (biały) oraz VCC 5V (czerwony).
Czy muszę coś skonfigurować przed użyciem adaptera?
Tak, należy ustawić zworkę, aby wybrać odpowiednie napięcie wyjściowe (3.3V lub 5.0V) i uniknąć uszkodzenia podłączonego urządzenia.
