Moduł RC522 czytnik RFID Arduino z anteną do odczytu i zapisu kart

Name: Moduł RC522 czytnik RFID Arduino z anteną do odczytu i zapisu kart
Brand: satkit
SKU: 1B020401
Price: 31.10 PLN
Availability: InStock

Marka: satkit

Napisz pierwszą opinię o tym produkcie

31,10zł

VAT w cenie (Bez podatku: 25,28 zł)

Rabaty ilościowe

Ilość	Cena	Zapisz
2+	29,86 zł	-4%
10+	27,47 zł	-12%
20+	25,50 zł	-18%

W magazynie - Wysyłka natychmiastowa

Dostawa standardowa Czw, Maj 7 - Pon, Maj 11

Dostawa ekspresowa Wt, Maj 5 - Śr, Maj 6

30-dniowe zwroty

Ilość

Darmowe zwroty w ciągu 30 dni

Bezpieczna transakcja

Darmowa dostawa Wysyłka od 21,50 zł

Łatwe zwroty 30-dniowa polityka zwrotów

Bezpieczna płatność 100% bezpieczna finalizacja zamówienia

Gwarancja jakości Tylko oryginalne produkty

Moduł RC522 czytnik RFID Arduino to zaawansowany moduł do odczytu i zapisu kart zbliżeniowych, pracujący z częstotliwością 13.56MHz. Wykorzystuje układ MFRC522 firmy NXP, znany z wysokiej integracji, niskiego napięcia i niskiego kosztu, co czyni go idealnym wyborem do projektów elektronicznych i systemów kontroli dostępu opartych na Arduino.

Moduł obsługuje wiele typów kart RFID, w tym S50, S70, Ultralight, Pro i DESFire, co zapewnia szeroką kompatybilność w różnych zastosowaniach. Komunikacja z mikrokontrolerem odbywa się przez interfejs SPI, co ułatwia podłączenie i pozwala ograniczyć zajmowane miejsce na płycie głównej.

Główne cechy

Częstotliwość pracy: 13.56MHz
Zintegrowany układ MFRC522 o wysokiej integracji
Kompatybilny z kartami RFID S50, S70, Ultralight, Pro i DESFire
Interfejs SPI do bezpośredniej komunikacji z Arduino i innymi mikrokontrolerami
Pobór prądu: 13-26mA podczas pracy, 10-13mA w spoczynku, mniej niż 80uA w trybie uśpienia
Maksymalna prędkość transmisji danych: 10Mbit/s
Kompaktowe wymiary: 40mm x 60mm
Zakres temperatury pracy: -20 do 80 stopni Celsiusza
Zakres przechowywania: -40 do 85 stopni Celsiusza
Wilgotność względna podczas pracy: 5% - 95%
W zestawie biała karta IC S50 oraz specjalna karta w formie breloka

Typowe zastosowania

Moduł ten jest idealny dla programistów i hobbystów, którzy chcą wdrożyć systemy identyfikacji radiowej w swoich projektach Arduino. Może być używany w systemach kontroli dostępu, inwentaryzacji, śledzenia zasobów oraz w automatyce, gdzie wymagany jest odczyt i zapis danych na kartach RFID.

Kompatybilność

Moduł RC522 został zaprojektowany tak, aby łatwo integrować się z płytkami Arduino i innymi mikrokontrolerami obsługującymi komunikację SPI. Niskie napięcie pracy (3.3V) i kompaktowy rozmiar pozwalają na zastosowanie w urządzeniach przenośnych i systemach wbudowanych.

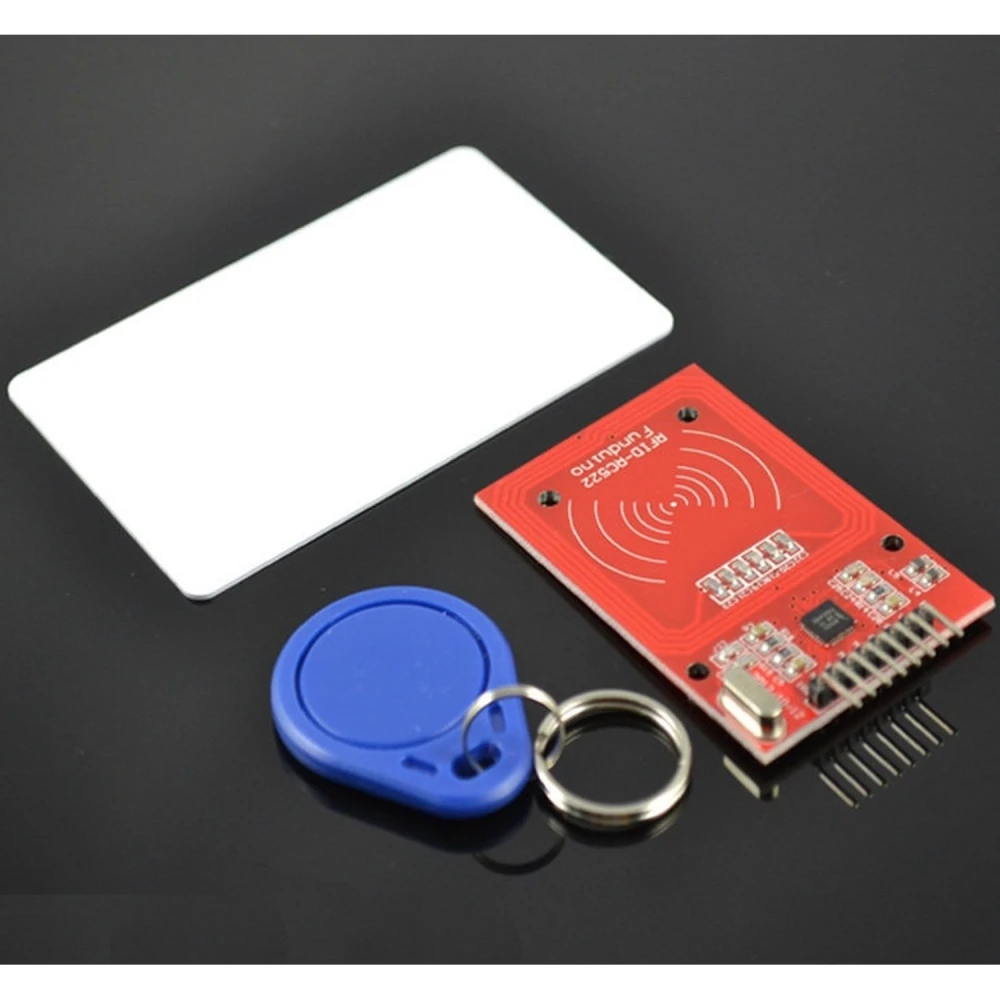

Zawartość opakowania

1x moduł RFID-RC522
1x standardowa biała karta IC S50
1x specjalna karta S50 w formie breloka
1x prosty i wygięty pin header do podłączenia

Częstotliwość pracy: 13.56MHz do komunikacji bezkontaktowej
Kompatybilny z kartami RFID S50, S70, Ultralight, Pro i DESFire
Interfejs SPI do bezpośredniego podłączenia z Arduino i mikrokontrolerami
Wydajny pobór prądu: 13-26mA podczas pracy, mniej niż 80uA w trybie uśpienia
Kompaktowe wymiary: 40mm x 60mm, łatwa integracja w projektach
W zestawie karty RFID do testów i natychmiastowego rozpoczęcia pracy
Szeroki zakres temperatury i wilgotności do pracy w różnych warunkach

Pytania i odpowiedzi klientów

Jakie elementy znajdują się w pudełku modułu RC522 i jakie są jego wymiary fizyczne?

Standardowy zestaw zawiera moduł RC522, zintegrowaną antenę, tag RFID (brelok), kartę zbliżeniową oraz piny męskie do podłączenia. Wymiary modułu to 40 mm x 60 mm x około 5 mm wysokości.

Jaka jest kompatybilność modułu RC522 z mikrokontrolerami i jakie są jego wymagania elektryczne?

Moduł RC522 jest kompatybilny z mikrokontrolerami typu Arduino, Raspberry Pi i innymi, które mają interfejs SPI (Serial Peripheral Interface). Wymaga zasilania 3.3 V DC, a typowy pobór prądu wynosi od 13 mA do 26 mA podczas normalnej pracy. Nie zaleca się zasilania modułu bezpośrednio z 5 V, ponieważ może to go uszkodzić.

Jakie protokoły komunikacji obsługuje RC522 i jakie są najczęstsze problemy z podłączeniem?

RC522 komunikuje się głównie przez interfejs SPI, choć można go dostosować do innych protokołów poprzez modyfikacje. Najczęstsze problemy to błędy wynikające z podłączenia do 5 V, przewody dłuższe niż 25 cm powodujące zakłócenia sygnału oraz nieprawidłowa konfiguracja pinów SPI w urządzeniu nadrzędnym. Kluczowe jest używanie krótkich przewodów i zachowanie polaryzacji zasilania.

Jakie kwestie bezpieczeństwa i norm spełnia RC522 podczas użycia w aplikacjach kontroli dostępu?

RC522 implementuje szyfrowanie CRYPTO1 do obsługi danych z kartami MIFARE, ale algorytm ten jest podatny na znane ataki, dlatego nie zaleca się go do zastosowań o wysokim poziomie bezpieczeństwa. Moduł spełnia normę ISO/IEC 14443A i pracuje w paśmie ISM 13.56 MHz, podlegając lokalnym regulacjom dotyczącym emisji elektromagnetycznej.

Czy moduł RC522 jest kompatybilny z płytkami Arduino?

Tak, moduł RC522 jest w pełni kompatybilny z płytkami Arduino poprzez interfejs SPI, co ułatwia komunikację i tworzenie projektów.

Jakie typy kart RFID obsługuje ten moduł?

Obsługuje karty RFID typu S50, S70, Ultralight, Pro i DESFire 13.56MHz.

Jakie jest napięcie pracy modułu RC522?

Moduł pracuje przy napięciu 3.3V DC.

Co zawiera zestaw po zakupie modułu RC522?

Zestaw zawiera moduł RFID-RC522, standardową białą kartę IC S50, specjalną kartę w formie breloka oraz prosty i wygięty pin header do podłączenia.

Jaka jest maksymalna prędkość transmisji danych?

Maksymalna prędkość transmisji danych wynosi do 10Mbit/s przez interfejs SPI.
