Generator funkcyjny arbitralny FY3225S 25MHz 2-kanałowy z częstościomierzem 100MHz
Marka: FeelTech
VAT w cenie (Bez podatku: 352,60 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 412,01 zł | -5% |
Generator funkcyjny arbitralny FY3225S 25MHz to zaawansowane, dwukanałowe urządzenie do generowania sygnałów z wysoką precyzją i stabilnością, idealne do zastosowań w inżynierii elektronicznej, laboratoriach, liniach produkcyjnych, dydaktyce i badaniach naukowych.
Ten generator wykorzystuje technologię DDS z układem scalonym CMOS i szybkim mikroprocesorem, stosując aktywny oscylator kwarcowy, który zapewnia wyjątkową stabilność częstotliwości. Technologia montażu powierzchniowego poprawia odporność na zakłócenia i wydłuża żywotność urządzenia.
Características principales
- Niezależne, dwukanałowe wyjście (CH1 i CH2) o dużej szybkości.
- Maksymalna częstotliwość fali sinusoidalnej: 25 MHz.
- Maksymalna częstotliwość fali prostokątnej, trójkątnej i arbitralnej: do 6 MHz.
- Wbudowany częstościomierz z zakresem pomiaru do 100 MHz.
- Dostępne przebiegi: sinusoidalny, prostokątny (regulowany współczynnik wypełnienia 0.1% do 99.9%), trójkątny, piłokształtny, arbitralny, zwykły impuls, szum, elektrokardiogram, AM, FM i inne.
- Amplituda wyjściowa większa lub równa 20 Vp-p bez obciążenia.
- Rozdzielczość częstotliwości 0.01 Hz (10 mHz) z dokładnością ±5×10⁻⁶.

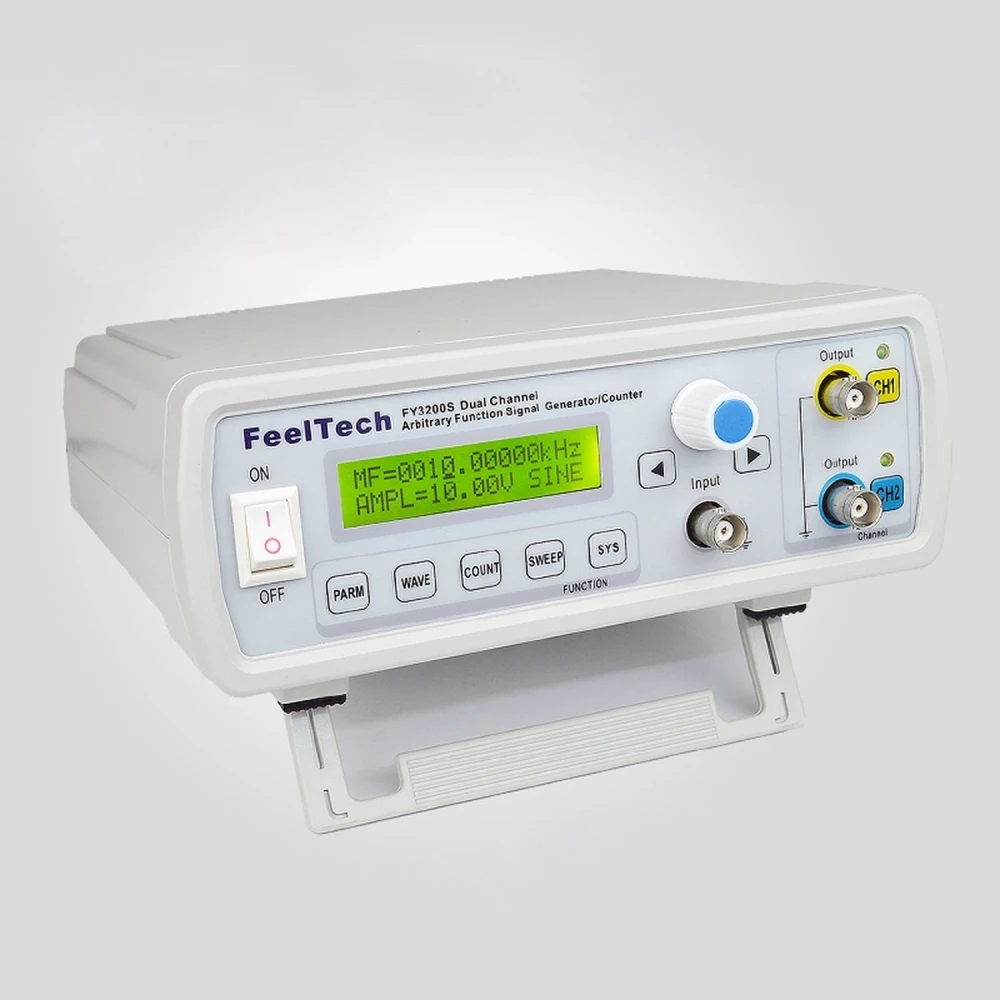

- Pełne cyfrowe sterowanie z wyświetlaczem LCD1602 i regulacją za pomocą przycisków oraz pokrętła.
- Funkcja przemiatania liniowego i logarytmicznego konfigurowana w zakresie częstotliwości i czasu.
- Pamięć do zapisania do 20 ustawień użytkownika.

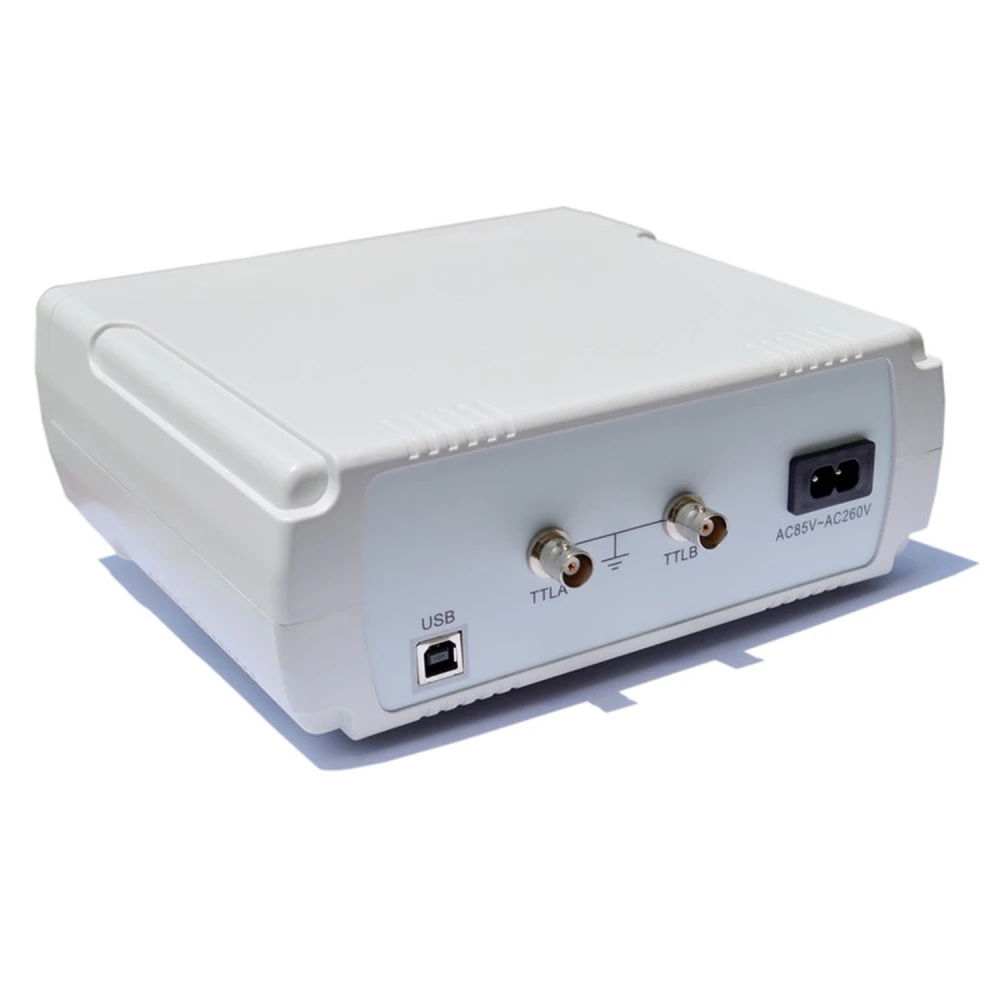

- Wyjście TTL zsynchronizowane na obu kanałach z regulowaną różnicą faz.
- Szeroki zakres napięcia pracy: AC85V do AC260V.
Especificaciones técnicas
- Wymiary: 200 mm (długość) × 190 mm (szerokość) × 90 mm (wysokość).
- Waga: 500 g (jednostka), akcesoria 150 g.
- Zakres temperatury pracy: 0 do 40 °C; maksymalna wilgotność 80%.
- Impedancja wyjściowa: 50 ohms ±10%.
- Zniekształcenie fali sinusoidalnej ≤0.8% przy 1 kHz.
- Czas narastania i opadania fali prostokątnej ≤100 ns.
- Zakres licznika: 0 do 4,294,967,295.
- Napięcie wejściowe dla miernika częstotliwości: 2 Vp-p do 20 Vp-p.
Usos típicos

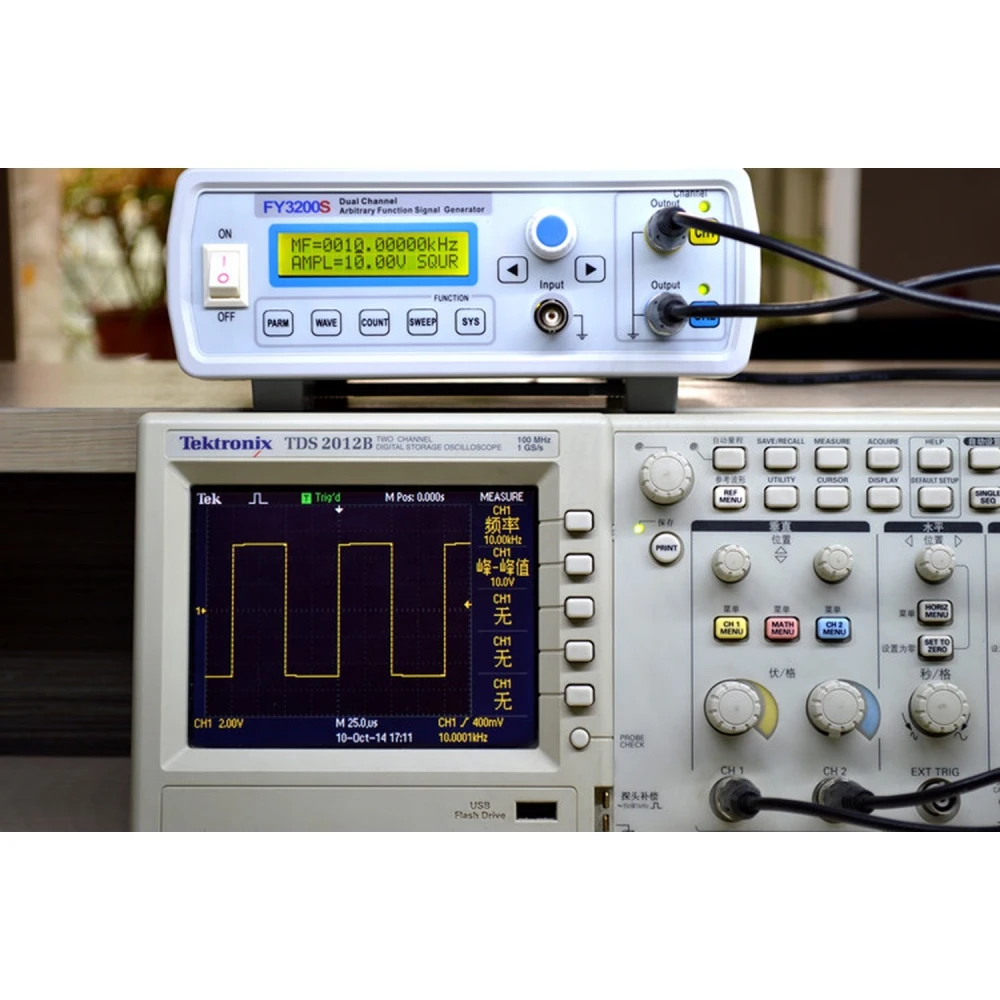

Ten generator doskonale sprawdza się do testów i prac rozwojowych w elektronice, symulacji sygnałów dla urządzeń, kalibracji przyrządów, edukacji technicznej oraz eksperymentów naukowych. Możliwość generowania wielu przebiegów i kontroli parametrów takich jak amplituda, częstotliwość, faza i współczynnik wypełnienia sprawia, że jest wszechstronny w różnych zastosowaniach.
Compatibilidad
Kompatybilny z oprogramowaniem do zdalnego sterowania i regulacji funkcji za pomocą komputera. Posiada złącze USB do komunikacji i aktualizacji. Kompatybilny z systemami wymagającymi precyzyjnych i stabilnych sygnałów testowych.
Accesorios incluidos
- Generator sygnałowy FY3225S.
- Kabel zasilający.
- 3-żyłowy kabel USB ze złączem typu square.
- 2 klipsy przewodowe Q9.
- Płyta CD z instrukcją i oprogramowaniem.
Uwaga: Produkt obecnie niedostępny w magazynie. Sprawdź dostępność lub alternatywy w naszym sklepie.
- Dwa niezależne kanały wyjściowe sygnału.
- Maksymalna częstotliwość fali sinusoidalnej 25 MHz.
- Wbudowany częstościomierz o zakresie do 100 MHz.
- Przebiegi: sinusoidalny, prostokątny, trójkątny, piłokształtny, arbitralny i inne.
- Cyfrowe sterowanie z wyświetlaczem LCD1602 i regulacją pokrętłem.
- Pamięć do zapisania do 20 własnych ustawień.
- Konfigurowana funkcja przemiatania liniowego i logarytmicznego.
- Wysoka precyzja i niskie zniekształcenia sygnału wyjściowego.
- Zsynchronizowane wyjście TTL z regulacją fazy.
- Szeroki zakres napięcia pracy AC85V do AC260V.
Pytania i odpowiedzi klientów
Jakie są główne materiały, wymiary fizyczne, waga i co zawiera pudełko FY3225S?
Obudowa jest wykonana z wzmocnionego tworzywa ABS, odpowiedniego do pracy na stole warsztatowym. Przybliżone wymiary to 235 mm x 170 mm x 85 mm, a waga wynosi około 1,3 kg. Zestaw zwykle zawiera: 1 generator FY3225S, 1 zasilacz, 2 przewody BNC do krokodylków, 1 kabel USB oraz instrukcję drukowaną/cyfrową. Sprawdź w sklepie dokładną zawartość zależnie od partii.
Jakie są techniczne limity generowania sygnału pod względem częstotliwości, amplitudy i rozdzielczości? Czy FY3225S nadaje się do zastosowań RF?
Maksymalna częstotliwość dla fali sinusoidalnej wynosi 25 MHz; dla innych przebiegów limit może być niższy (patrz instrukcja techniczna). Maksymalna amplituda wyjściowa to zwykle 20 Vpp przy obciążeniu o wysokiej impedancji; przy obciążeniu 50 Ω wynosi około 10 Vpp. Rozdzielczość DAC to 12 bitów, a pamięć przebiegu arbitralnego pozwala na zapis do 2048 punktów. Do profesjonalnych zastosowań RF (>30 MHz) lub wymagających wysokiej czystości widmowej urządzenie nie jest optymalne, ponieważ stawia na wszechstronność i koszt, a nie na specjalistyczne parametry RF.
Czy generator jest kompatybilny z międzynarodowymi źródłami zasilania i jakich złączy używa do wyjścia sygnału?
Generator wymaga zasilania 100–240 V AC, 50/60 Hz, przekształcanego na DC przez dołączony zasilacz (typowe wejście: 110–240 V, wyjście 12 V DC, 2 A). Do sygnału wykorzystuje standardowe złącza BNC na dwóch głównych kanałach, co ułatwia współpracę z typowymi urządzeniami laboratoryjnymi, takimi jak oscyloskopy, moduły testowe i systemy akwizycji danych.
Jakiej konserwacji wymaga i czy istnieje możliwość aktualizacji firmware lub dostępu do części zamiennych?
Konserwacja ogranicza się do czyszczenia zewnętrznego i okresowej kontroli złączy BNC. Warto unikać zapylonych środowisk i przeciążeń na wyjściu. Firmware rzadko wymaga aktualizacji; jeśli pojawi się nowa wersja, procedura zwykle odbywa się przez USB pod nadzorem technicznym. Części zamienne, takie jak zasilacz i kable, można kupić u standardowych dystrybutorów lub u producenta, choć konkretne komponenty wewnętrzne mogą nie być łatwo dostępne.
Jaka jest maksymalna częstotliwość generowana przez FY3225S?
Może generować fale sinusoidalne do 25 MHz oraz fale prostokątne, trójkątne i arbitralne do 6 MHz.
Czy generator ma wbudowany częstościomierz?
Tak, zawiera częstościomierz o zakresie pomiaru do 100 MHz dla sygnałów wewnętrznych i zewnętrznych.
Jakie przebiegi może generować to urządzenie?
Generuje fale sinusoidalne, prostokątne, trójkątne, piłokształtne, arbitralne, zwykły impuls, szum, elektrokardiogram, AM, FM i inne.
Czy można sterować generatorem z komputera?
Tak, FY3225S umożliwia regulację i sterowanie za pomocą oprogramowania przez połączenie USB.
Jakie akcesoria są dołączone do produktu?
W zestawie znajduje się kabel zasilający, kabel USB, dwa klipsy przewodowe Q9 oraz płyta CD z instrukcją i oprogramowaniem.
Napisz opinię klienta
Klienci, którzy kupili ten produkt, kupili również

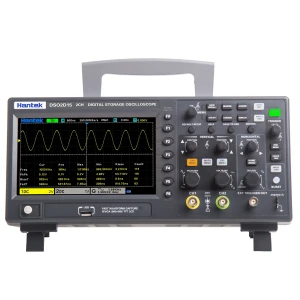

Hantek DSO2D15 Oscyloskop cyfrowy 2-kanałowy 150 MHz z generatorem funkcyjnym
Generator sygnałów arbitralnych FPA1013 FeelTech ze wzmacniaczem DC dużej mocy

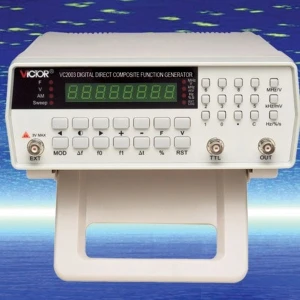

Generator funkcyjny Victor VC2002 z 8-cyfrowym wyświetlaczem i wysokim bezpieczeństwem
