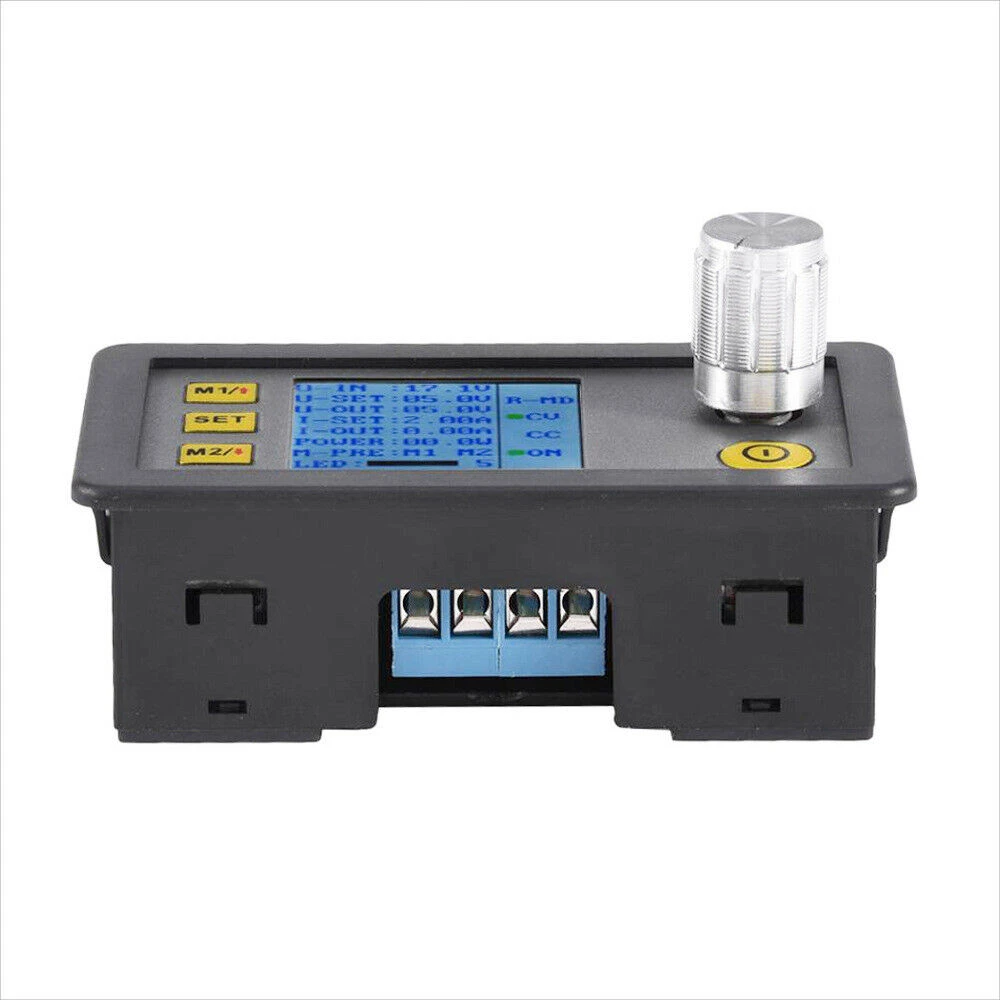

Vista lateral del módulo de alimentación programable DP20V2A

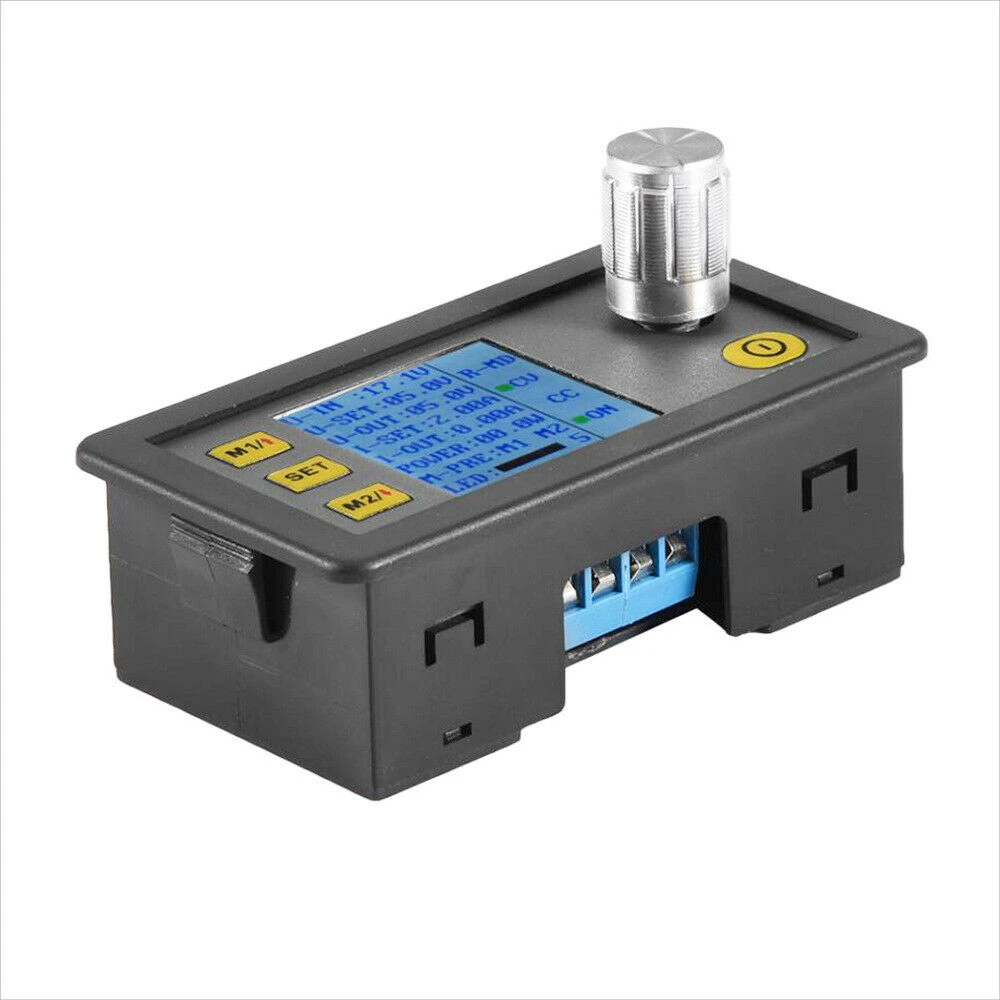

Pantalla LCD del módulo DP20V2A mostrando voltaje y corriente

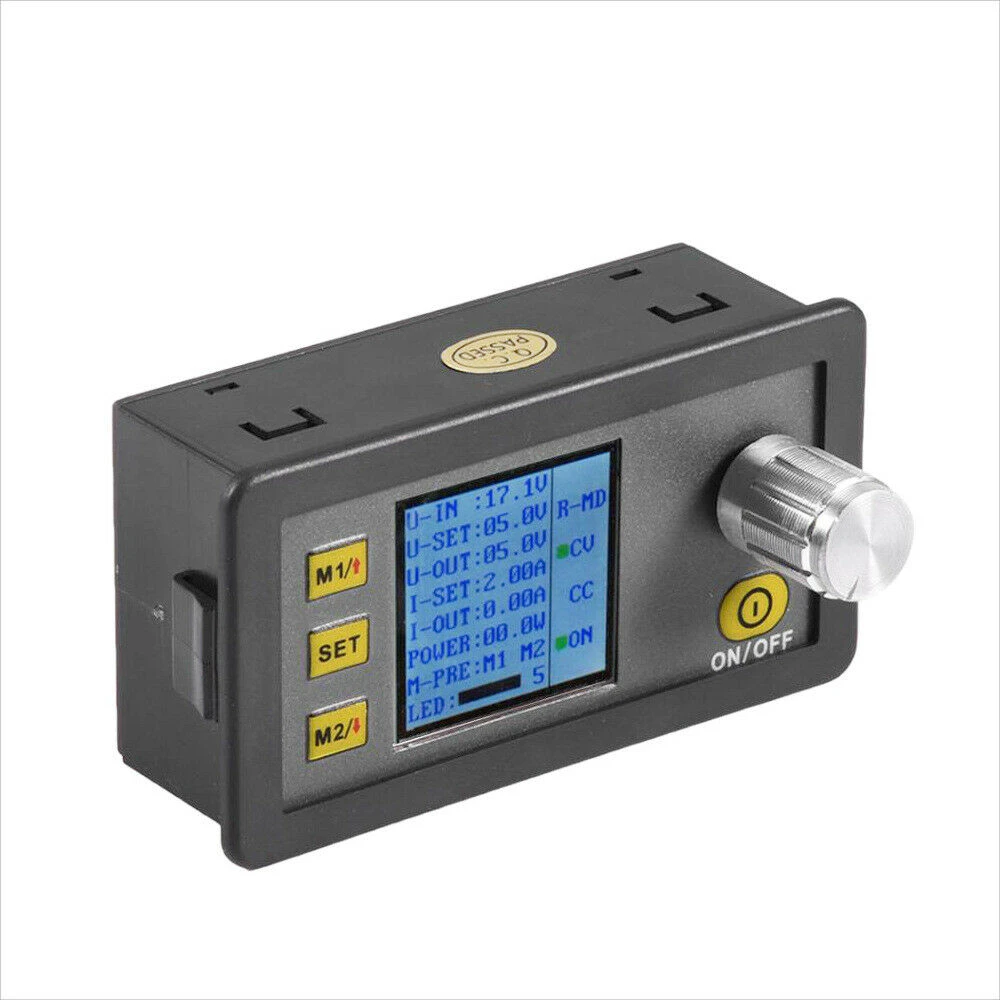

Detalle de botones y potenciómetro del módulo DP20V2A

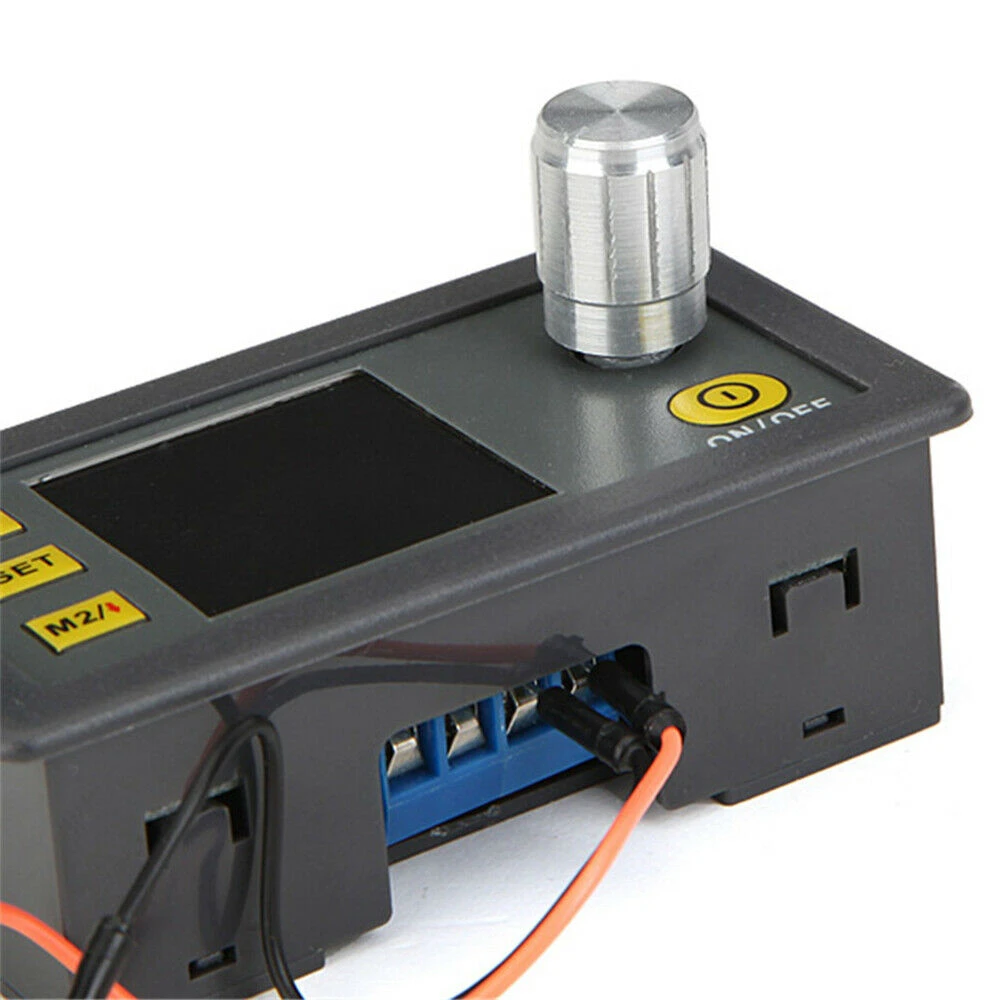

Módulo DP20V2A conectado en un banco de pruebas

Módulo de alimentación DP20V2A en entorno de taller electrónico

Wysokoprecyzyjny programowalny moduł zasilania DP20V2A z LCD

Name: Wysokoprecyzyjny programowalny moduł zasilania DP20V2A z LCD
Brand: satkit
SKU: 1b050602
Price: 79.34 PLN
Availability: InStock

Marka: satkit

Napisz pierwszą opinię o tym produkcie

79,34zł

VAT w cenie (Bez podatku: 64,50 zł)

Ograniczona dostępność

Dostawa standardowa Śr, Maj 13 - Pt, Maj 15

Dostawa ekspresowa Pon, Maj 11 - Wt, Maj 12

30-dniowe zwroty

Ilość

Darmowe zwroty w ciągu 30 dni

Bezpieczna transakcja

Darmowa dostawa Wysyłka od 21,50 zł

Łatwe zwroty 30-dniowa polityka zwrotów

Bezpieczna płatność 100% bezpieczna finalizacja zamówienia

Gwarancja jakości Tylko oryginalne produkty

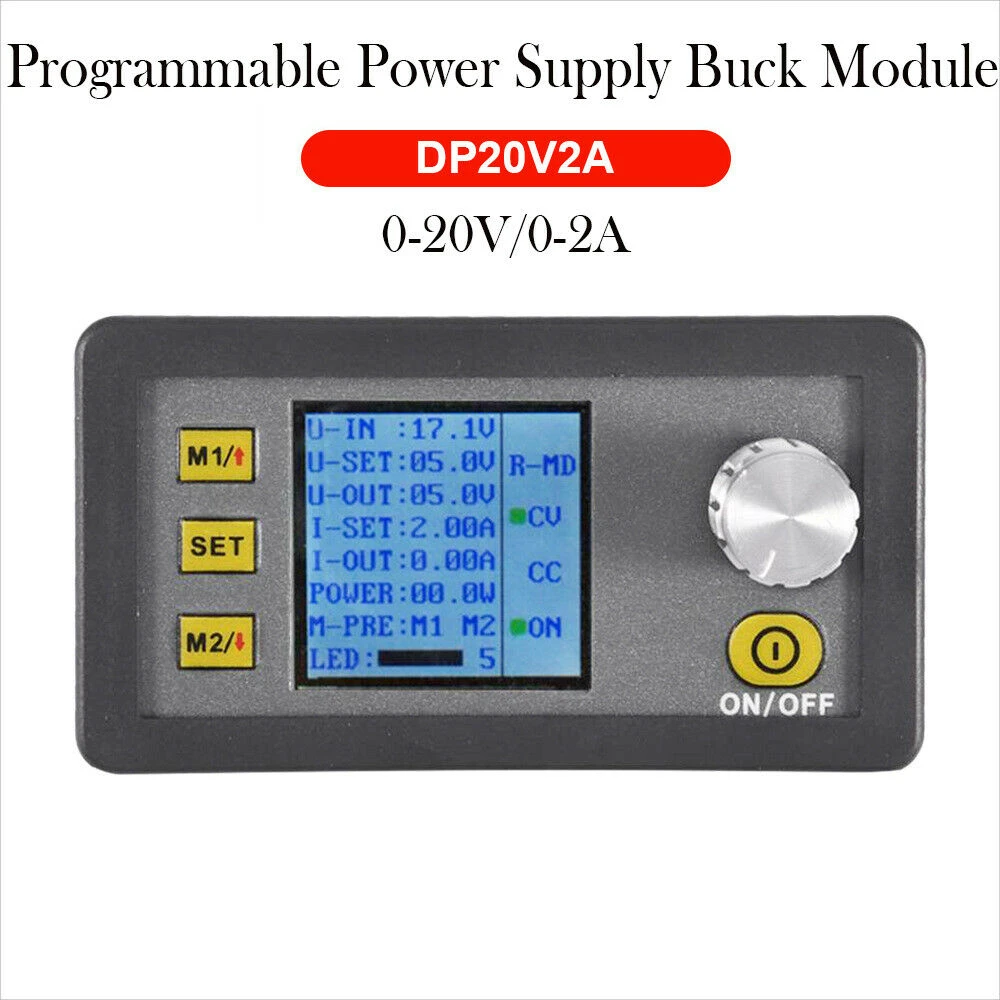

DP20V2A CVCC Programowalny moduł zasilania z wyświetlaczem LCD

Ten programowalny moduł zasilania DP20V2A CVCC został zaprojektowany, aby zapewnić precyzyjną i wygodną kontrolę napięcia oraz prądu w projektach elektronicznych. Wbudowany wyświetlacz LCD umożliwia podgląd w czasie rzeczywistym kluczowych parametrów, takich jak napięcie zadane, napięcie wejściowe i wyjściowe, prąd zadany i wyjściowy, moc oraz jasność wyświetlacza.

Główne cechy:

Regulowany zakres napięcia wyjściowego: 0-20.0V ze skokiem 0.1V.
Regulowany zakres prądu: 0-2.00A ze skokiem 0.01A.
Zapisywanie dwóch grup napięcia do szybkiego dostępu.
Wyświetlacz LCD z funkcjami cyfrowego woltomierza i amperomierza.
Szczegółowy podgląd: napięcie wejściowe (U-IN), napięcie zadane (U-SET), napięcie wyjściowe (U-OUT), prąd zadany (I-SET), prąd wyjściowy (I-OUT), moc, jasność wyświetlacza i tryby pracy.
Przybliżona częstotliwość tętnień 330 KHz i tętnienia 50mV.
Kompaktowe wymiary: 79 x 43 x 26 mm.

Specyfikacja techniczna:

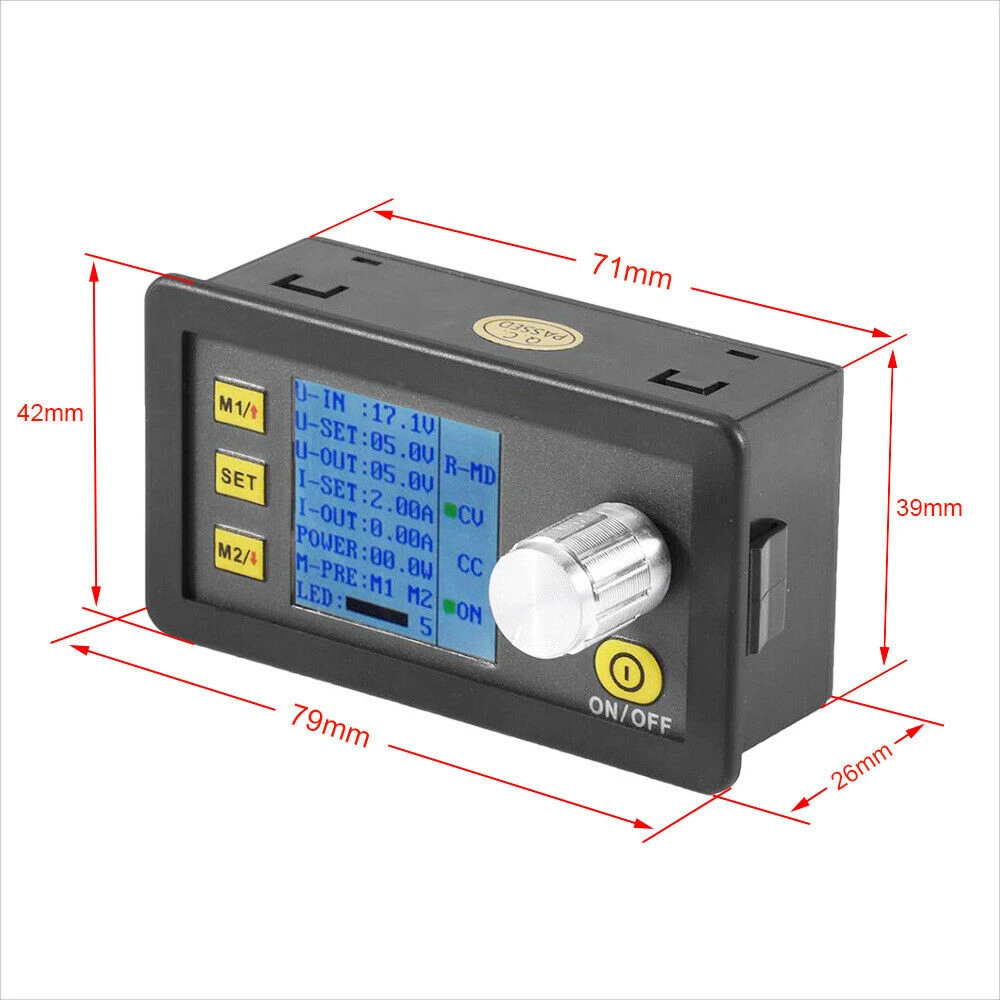

Wymiary: 79 x 43 x 26 mm (L x W x H).
Rozmiar otworu: 71 x 39 mm.
Wejście dodatnie: IN+.
Wejście ujemne: IN-.
Wyjście dodatnie: OUT+.
Wyjście ujemne: OUT-.
Maksymalna moc wyjściowa: 40W.
Zakres napięcia wejściowego: 4.5-23V.
Zakres napięcia wyjściowego: 0-20V (tryb obniżania napięcia wymaga napięcia wejściowego >3V).

Kluczowe funkcje i zastosowanie:

Przycisk SET do ustawiania i potwierdzania funkcji.
Klawisze m1 i m2 do szybkiego dostępu do zapisanych danych.
Sterowanie ON/OFF do włączania i wyłączania wyjścia napięcia.
Umożliwia zapisywanie ustawień napięcia, prądu i jasności do późniejszego użycia.
Idealny do testów, rozwoju i napraw układów elektronicznych wymagających regulowanego i programowalnego zasilania.

Instrukcja obsługi:

Ustawianie napięcia zadanego za pomocą przycisku SET i pokrętła enkodera.
Analogiczne ustawianie prądu zadanego.
Zapisywanie ustawień do szybkiego przywołania.
Regulacja jasności wyświetlacza LCD w zależności od warunków oświetlenia.

Środki ostrożności:

Wyłącz wyjście, jeśli nie jest używane, aby uniknąć uszkodzeń spowodowanych wysokim napięciem.
Napięcie wejściowe musi być niższe niż 23V, aby uniknąć uszkodzenia.
Moduł wyłączy się automatycznie, jeśli napięcie wejściowe będzie zbyt niskie, aby go chronić.
Unikaj bezpośredniego nasłonecznienia, aby chronić wyświetlacz LCD.
Zapewnij odpowiednią wentylację podczas pracy z pełną mocą.
Nie używaj do ładowania akumulatorów bez odpowiedniego zabezpieczenia.

W zestawie:

1 x DP20V2A CVCC Programowalny moduł zasilania z wyświetlaczem LCD.

Regulowane napięcie wyjściowe 0-20V ze skokiem 0.1V
Regulowany prąd wyjściowy 0-2A ze skokiem 0.01A
Wbudowany wyświetlacz LCD z cyfrowym woltomierzem i amperomierzem
Szybkie zapisywanie dwóch grup napięć zadanych
Maksymalna moc wyjściowa 40W do różnych zastosowań
Zakres napięcia wejściowego 4.5-23V z automatycznym zabezpieczeniem
Łatwa obsługa przyciskami SET, m1, m2 i pokrętłem enkodera
Kompaktowe wymiary 79 x 43 x 26 mm ułatwiające montaż

Pytania i odpowiedzi klientów

Jakie są zalety modułu DP20V2A CVCC w porównaniu z tradycyjnym analogowym zasilaczem?

DP20V2A CVCC umożliwia precyzyjne cyfrowe ustawienia (0,1 V i 0,01 A), szybkie zapisywanie konfiguracji oraz jednoczesny podgląd kluczowych parametrów na ekranie LCD, co upraszcza obsługę i zmniejsza ryzyko błędu w porównaniu z zasilaczami analogowymi, które wymagają ręcznej regulacji i nie zapisują ustawień.

Jakie napięcie i prąd powinno dostarczać zasilanie wejściowe, aby moduł działał prawidłowo?

Zasilanie wejściowe powinno zapewniać od 4,5 V do 23 V DC, przy czym napięcie wejściowe musi być co najmniej o 3 V wyższe od żądanego napięcia wyjściowego, a prąd powinien umożliwiać osiągnięcie do 2 A, aby uzyskać maksymalną moc 40 W.

Jakie są dokładne wymiary i przybliżona waga urządzenia?

Wymiary modułu to 79 mm długości, 43 mm szerokości i 26 mm wysokości. Typowa waga tego typu modułu wynosi około 60–80 gramów, choć producent nie podaje dokładnej wartości.

Jak przebiega instalacja i podłączenie modułu do obwodu?

Wejście modułu (IN+/IN-) podłącza się do zasilania DC, a wyjście (OUT+/OUT-) do obwodu obciążenia. Ważne jest zachowanie polaryzacji i upewnienie się, że napięcie wejściowe jest zgodne z wymaganiami wyjściowymi, zawsze zgodnie z zaleceniami bezpieczeństwa producenta.

Jaki poziom tętnień napięcia ma ten moduł i jak wpływa to na wrażliwe obciążenia?

Specyfikacja podaje typowe tętnienia na poziomie 50 mV oraz częstotliwość przełączania około 330 kHz. Niskie tętnienia są korzystne dla wrażliwych obciążeń elektronicznych; ten poziom jest akceptowalny dla większości zastosowań, ale może być ograniczeniem w aparaturze precyzyjnej.

Jaki jest zakres napięcia wyjściowego modułu DP20V2A?

Moduł DP20V2A umożliwia regulację napięcia wyjściowego w zakresie od 0 do 20.0V ze skokiem 0.1V.

Jaki maksymalny prąd może dostarczyć ten moduł?

Regulowany prąd wyjściowy wynosi od 0 do 2.00A ze skokiem 0.01A.

Czy mogę zapisać ustawienia napięcia do szybkiego użycia?

Tak, moduł ma dwie grupy szybkiego zapisu dla napięć zadanych, co ułatwia wielokrotne użycie.

Jak wyświetlane są parametry na module?

Wyświetlacz LCD pokazuje napięcie wejściowe, napięcie zadane i wyjściowe, prąd zadany i wyjściowy, moc oraz jasność wyświetlacza.

Czy można bezpiecznie używać tego modułu do ładowania akumulatorów?

Nie zaleca się używania modułu do ładowania akumulatorów bez zabezpieczenia, ponieważ napięcie wsteczne może go uszkodzić. Jeśli ta funkcja jest potrzebna, zaleca się dodanie diody na wyjściu.
