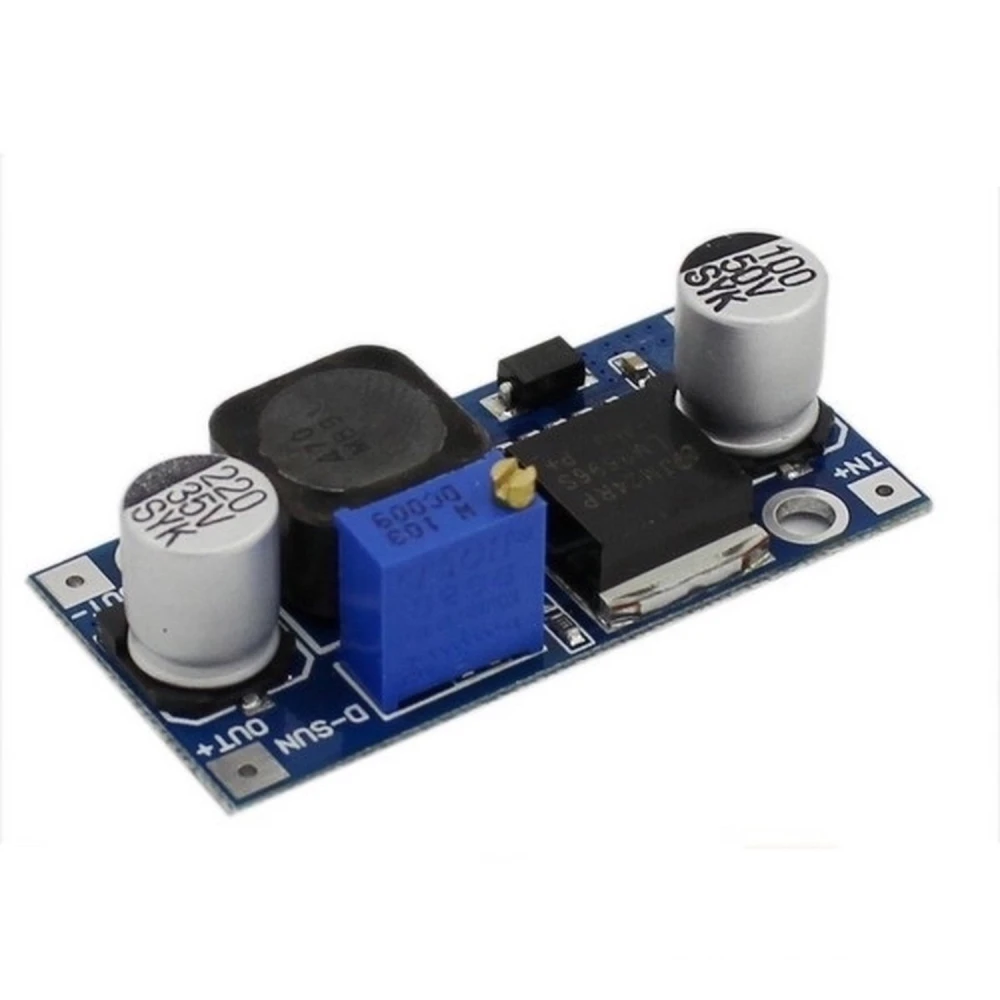

Przetwornica DC-DC LM2596: regulowany zasilacz do elektroniki i Arduino
Marka: satkit
10,58zł
VAT w cenie (Bez podatku: 8,60 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 10,15 zł | -4% |
| 10+ | 9,63 zł | -9% |
| 20+ | 7,93 zł | -25% |
Pozostało tylko 2 szt. — zamów wkrótce!
Dostawa standardowa
Pt, Maj 8 - Wt, Maj 12
Dostawa ekspresowa
Śr, Maj 6 - Czw, Maj 7
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
Przetwornica DC-DC LM2596 to moduł stabilizatora napięcia typu Step Down (obniżający), który pozwala uzyskać regulowane napięcie wyjściowe w zakresie od 1,25V do 30V z zasilania o wyższym napięciu, od 4,5V do 35V. Moduł ten jest szeroko stosowany w projektach elektroniki i Arduino ze względu na wysoką sprawność oraz możliwość dostarczenia do 3A prądu stałego przy odpowiednim odprowadzaniu ciepła.
Moduł oparty jest na układzie LM2596, czyli stabilizatorze impulsowym, co oznacza, że jest znacznie bardziej wydajny niż tradycyjne stabilizatory liniowe, szczególnie gdy różnica między napięciem wejściowym a wyjściowym jest duża. Maksymalna sprawność może sięgać do 92%, co ogranicza wydzielanie ciepła i poprawia efektywność energetyczną systemu.
Główne cechy
- Regulowane napięcie wyjściowe: od 1,25V do 30V DC.
- Napięcie wejściowe: 4,5V do 35V DC.
- Maksymalny prąd wyjściowy: 3A z radiatorem.
- Tętnienia napięcia wyjściowego: 30mV, co zapewnia stabilne i czyste wyjście.
- Częstotliwość przełączania: 150KHz dla wydajnej regulacji.
- Sprawność konwersji: do 92%, minimalizując straty energii.
- Regulacja obciążenia: ±0,5% dla utrzymania stałego napięcia przy różnych obciążeniach.
- Regulacja napięcia: ±2,5% dla stabilności wyjścia.
- Temperatura pracy: od -40ºC do +85ºC.
- Kompaktowe wymiary: 48mm x 23mm x 14mm, idealne do integracji w projektach.
Typowe zastosowania
Ta przetwornica jest idealna do zasilania projektów opartych na Arduino i innych mikrokontrolerach, które wymagają określonego i stabilnego napięcia. Sprawdza się także do zasilania układów elektronicznych potrzebujących regulowanego i wydajnego źródła zasilania, takich jak czujniki, moduły komunikacyjne i urządzenia przenośne.
Możliwość regulacji napięcia pozwala dopasować moduł do różnych potrzeb, ułatwiając eksperymenty i rozwój prototypów elektronicznych.
Kompatybilność
Kompatybilna z szeroką gamą zasilaczy DC w podanym zakresie napięcia. Szczególnie przydatna w projektach Arduino i elektronice DIY, gdzie wymagane jest regulowane i wydajne zasilanie.
- Regulowane napięcie wyjściowe od 1,25V do 30V DC
- Napięcie wejściowe od 4,5V do 35V DC
- Maksymalny prąd wyjściowy 3A z radiatorem
- Wysoka sprawność konwersji do 92%
- Niskie tętnienia na wyjściu, 30mV dla stabilnego sygnału
- Częstotliwość przełączania 150KHz
- Regulacja obciążenia ±0,5% i napięcia ±2,5%
- Temperatura pracy od -40ºC do +85ºC
- Kompaktowe wymiary: 48mm x 23mm x 14mm
Pytania i odpowiedzi klientów
Jakie zalety oferuje ten przetwornik LM2596 w porównaniu z tradycyjnymi stabilizatorami liniowymi w projektach z Arduino?
LM2596 wykorzystuje regulację impulsową (step-down), co pozwala osiągać sprawność do 92%, szczególnie przydatną tam, gdzie różnica między napięciem wejściowym i wyjściowym jest duża. Oznacza to mniejsze straty ciepła i większą autonomię w projektach zasilanych z baterii, w porównaniu ze stabilizatorami liniowymi, które zamieniają nadmiar energii w ciepło.
Do jakiego rzeczywistego prądu może pracować przetwornik bez dodatkowego radiatora?
Bez dodatkowego radiatora zalecany prąd ciągły nie powinien przekraczać około 2 A, ponieważ powyżej tego progu LM2596 może osiągać temperatury wpływające negatywnie na żywotność i stabilność. Dla prądów do 3 A konieczne jest wzmocnienie odprowadzania ciepła.
Jakie typowe problemy mogą pojawić się podczas instalacji i jak ich uniknąć?
Częste błędy to odwrócenie polaryzacji wejścia, ustawienie potencjometru poza dozwolonym zakresem lub przeciążenie modułu (powyżej 3 A). Takie sytuacje mogą uszkodzić przetwornik. Zaleca się zawsze sprawdzać polaryzację, ustawić napięcie multimetrem przed podłączeniem obciążenia i upewnić się, że pobór prądu przez obciążenie nie przekracza podanego limitu.
Czy ten moduł spełnia jakieś konkretne normy bezpieczeństwa elektrycznego lub wymaga specjalnych warunków użycia w certyfikowanych środowiskach?
LM2596 i tego typu moduły zazwyczaj nie mają przemysłowych certyfikatów bezpieczeństwa elektrycznego (takich jak CE, UL). W zastosowaniach krytycznych lub instalacjach certyfikowanych zaleca się potwierdzenie zgodności z lokalnymi normami albo użycie certyfikowanych modułów, zwłaszcza jeśli są integrowane z finalnymi produktami przeznaczonymi do sprzedaży.
Jaki jest zakres napięcia wejściowego dla przetwornicy DC-DC LM2596?
Zakres napięcia wejściowego wynosi od 4,5V do 35V DC.
Jaki maksymalny prąd może dostarczyć ten moduł?
Może dostarczyć do 3A prądu stałego przy odpowiednim radiatorze.
Czy napięcie wyjściowe jest regulowane?
Tak, napięcie wyjściowe jest regulowane od 1,25V do 30V DC.
Jaka jest maksymalna sprawność przetwornicy?
Maksymalna sprawność może sięgać do 92%.
Do jakich zastosowań idealnie nadaje się ta przetwornica?
Idealnie nadaje się do projektów elektroniki i Arduino wymagających regulowanego i wydajnego zasilania.
