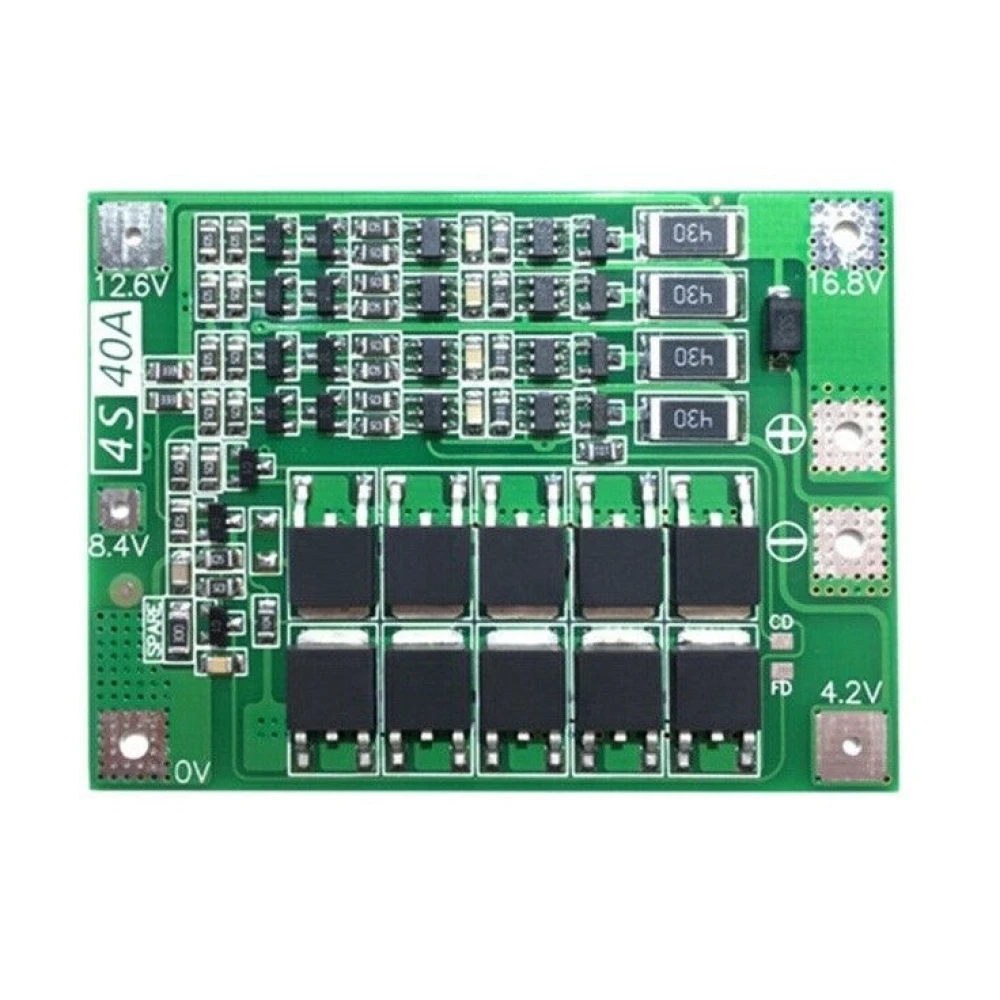

Placa equilibrada de protección para batería de litio 4S 40A satkit

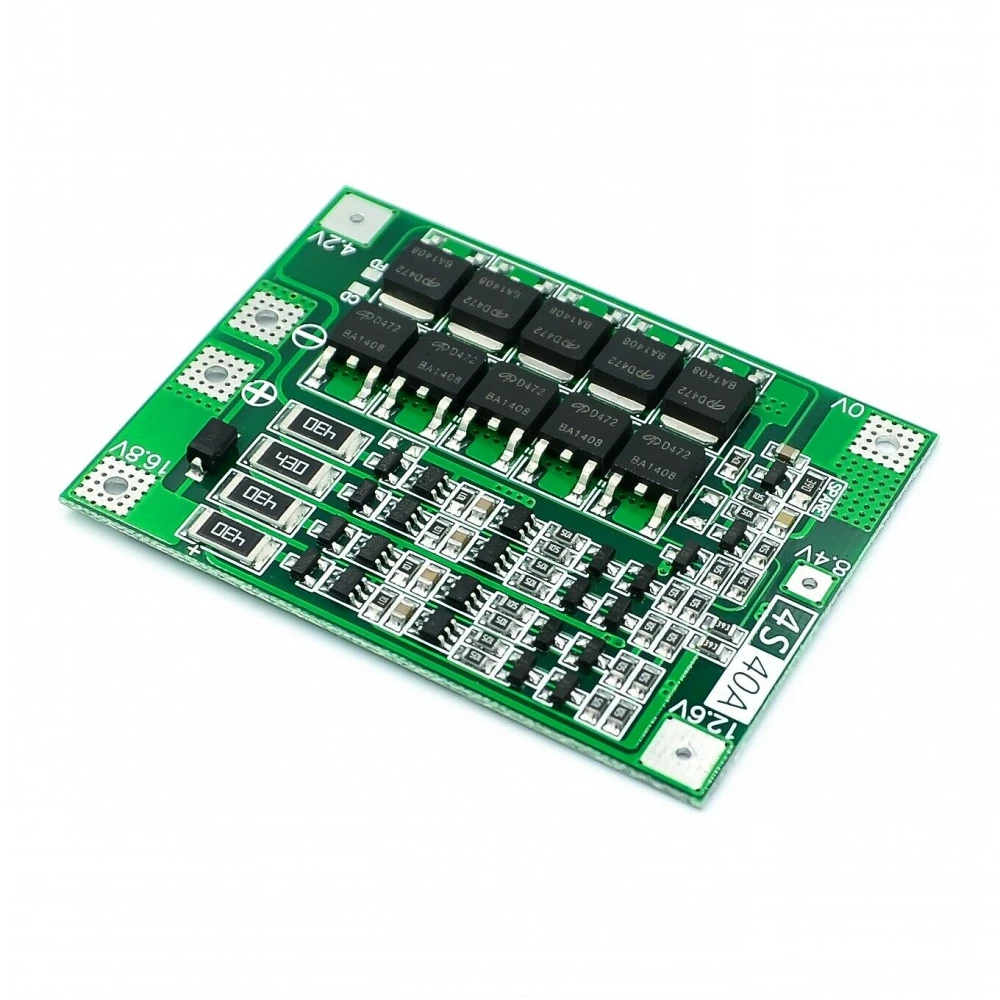

Detalle de la placa PCB de protección 4S 40A para baterías 18650 y polímero de litio

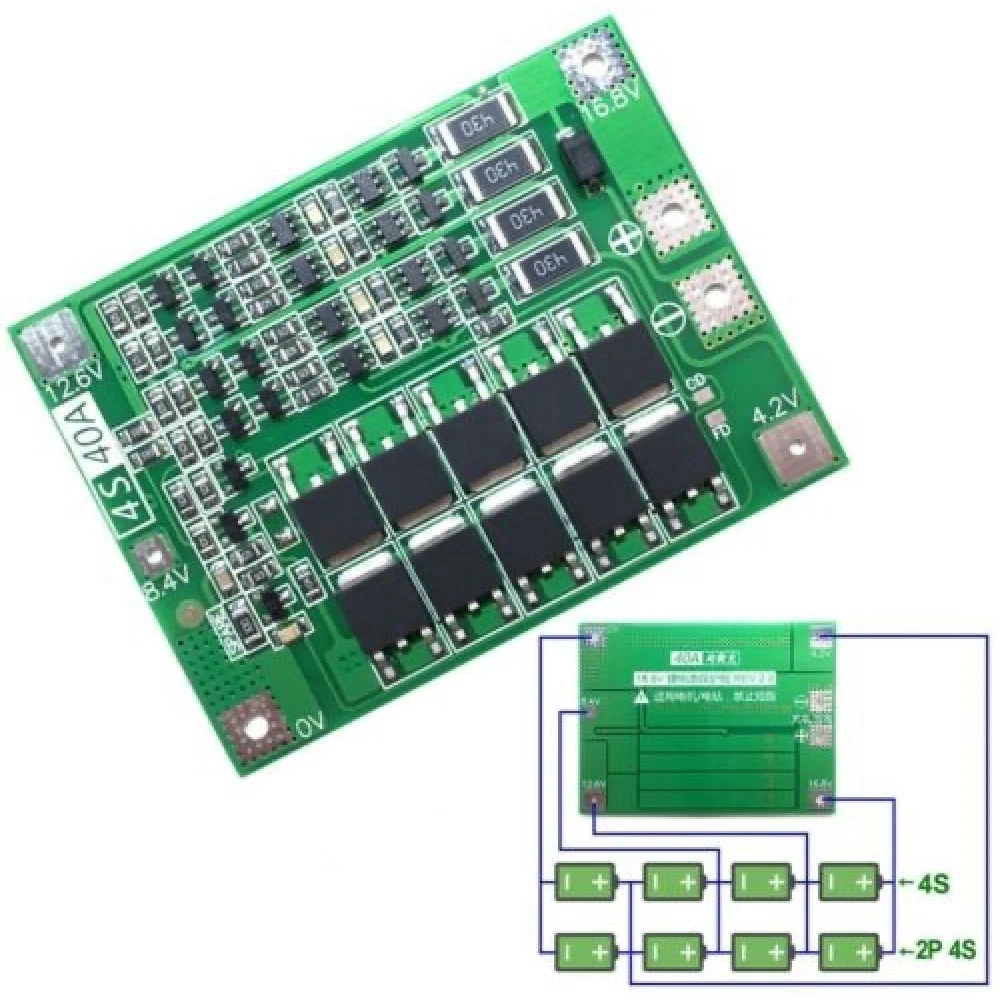

Vista lateral de la placa de protección equilibrada 4S 40A para batería de litio

Placa de protección PCB 4S 40A para batería de litio con componentes electrónicos

Imagen ampliada de placa de protección para batería de litio 4S 40A satkit

Płytka zabezpieczająca PCB 4S 40A do baterii litowej

Name: Płytka zabezpieczająca PCB 4S 40A do baterii litowej
Brand: satkit
SKU: 1C100803
Price: 13.22 PLN
Availability: InStock

Marka: satkit

Napisz pierwszą opinię o tym produkcie

13,22zł

VAT w cenie (Bez podatku: 10,75 zł)

Ograniczona dostępność

Dostawa standardowa Śr, Maj 20 - Pt, Maj 22

Dostawa ekspresowa Pon, Maj 18 - Wt, Maj 19

30-dniowe zwroty

Ilość

Darmowe zwroty w ciągu 30 dni

Bezpieczna transakcja

Darmowa dostawa Wysyłka od 21,50 zł

Łatwe zwroty 30-dniowa polityka zwrotów

Bezpieczna płatność 100% bezpieczna finalizacja zamówienia

Gwarancja jakości Tylko oryginalne produkty

Płytka zabezpieczająca PCB 4S 40A do baterii litowej to niezbędny element zapewniający bezpieczeństwo i optymalną pracę akumulatorów litowych w konfiguracji 4 ogniw połączonych szeregowo (4S). Ta wersja z balansem została zaprojektowana do pracy z wysokimi prądami przy skutecznej ochronie, co pomaga zachować trwałość i stabilność baterii.

Główne cechy:

Napięcie nominalne: 3.6V - 3.7V na ogniwo, kompatybilna z bateriami 18650, 26650 oraz bateriami litowo-polimerowymi.
Całkowite napięcie ładowania: od 16.8V do 18.1V dla pakietu 4-ogniwowego.
Maksymalny ciągły prąd rozładowania: 40A, idealny do zastosowań wymagających dużej mocy.
Maksymalny ciągły prąd ładowania: 20A, z zaleceniem zmniejszenia prądu przy niewystarczającym chłodzeniu.
Typ: regulator napięcia z funkcją balansowania, utrzymującą dobrą kondycję każdego ogniwa.
Balansowanie odpowiednie dla prądów rozruchowych poniżej 80A i mocy poniżej 220W.

Specyfikacja techniczna i zalecenia:

Wymaga baterii o zdolności rozładowania 15C-20C (minimum 3 baterie) lub 10C-15C (minimum 6 baterii) dla prawidłowego rozruchu.

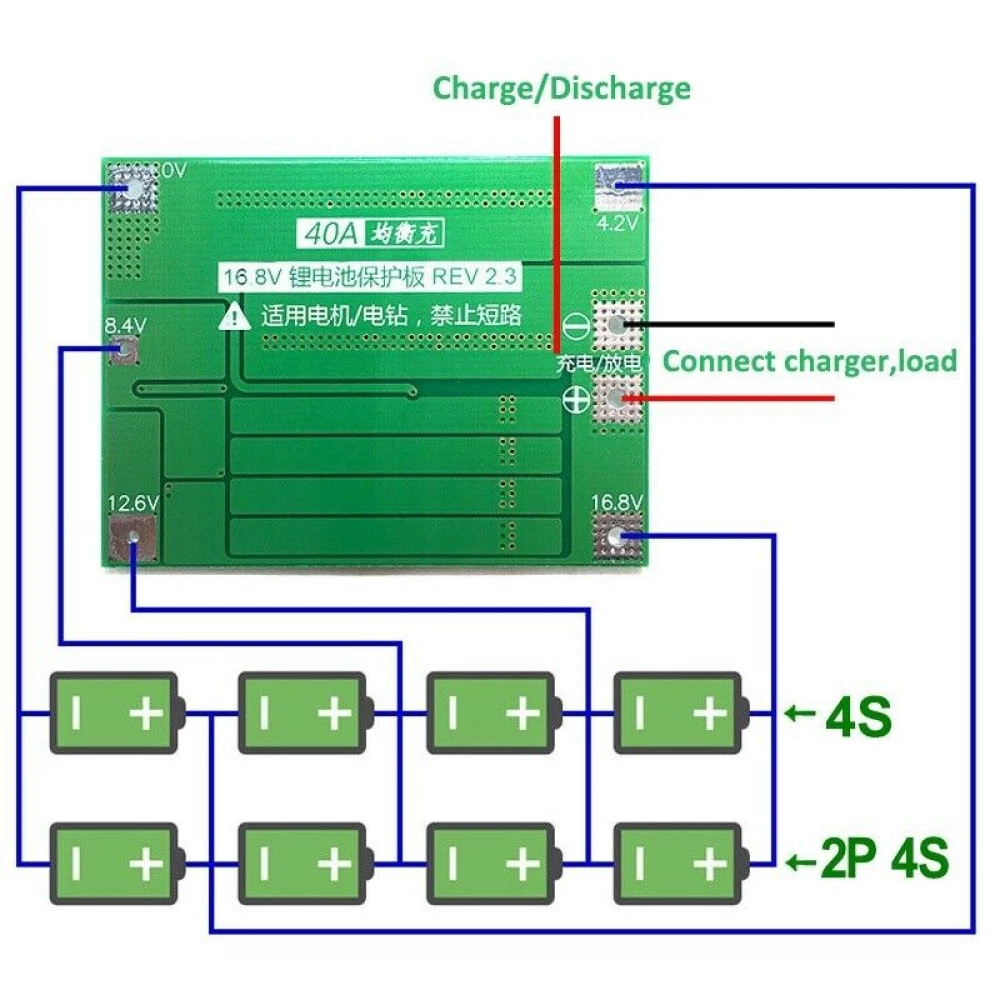

Należy ściśle przestrzegać schematu okablowania z punktami napięcia 0V, 4.2V, 8.4V, 12.6V i 16.8V, aby uniknąć zwarcia.
Zaleca się podłączenie kondensatora niepolaryzowanego (napięcie >25V, pojemność 10uF-100uF) między dodatnim i ujemnym zaciskiem silnika, aby uniknąć odwrotnych pików podczas ładowania.
W przypadku baterii połączonych szeregowo należy upewnić się, że każda grupa ma takie samo napięcie; w przeciwnym razie należy naładować każdą baterię osobno przed połączeniem szeregowym.

Typowe zastosowania:

Ta płytka jest idealna do systemów akumulatorów litowych w takich zastosowaniach jak pojazdy elektryczne, drony, elektronarzędzia i inne urządzenia elektroniczne wymagające wysokiego prądu oraz zbalansowanej ochrony przed uszkodzeniami spowodowanymi przeładowaniem, nadmiernym rozładowaniem lub nierównowagą między ogniwami.

Kompatybilność:

Kompatybilna z akumulatorami litowymi 4S (4 ogniwa połączone szeregowo), w tym w formatach 18650, 26650 oraz z bateriami litowo-polimerowymi, pod warunkiem zachowania podanych parametrów napięcia i prądu.

Zawartość opakowania:

1 x Płytka zabezpieczająca PCB 4S 40A w wersji z balansem do baterii litowej.

Napięcie nominalne 3.6V-3.7V na ogniwo, kompatybilne z bateriami 18650 i 26650.
Ciągły prąd rozładowania do 40A dla wysokiej mocy.
Maksymalny ciągły prąd ładowania 20A z zaleceniem chłodzenia.
Wersja z balansem, aby utrzymać dobrą kondycję każdego ogniwa i zapobiegać nierównowadze.
Odpowiednia dla prądu rozruchowego poniżej 80A i mocy poniżej 220W.
Wymaga baterii o zdolności rozładowania 15C-20C lub 10C-15C w zależności od liczby ogniw.
Należy przestrzegać schematu okablowania, aby uniknąć zwarcia.
Zalecane użycie kondensatora, aby uniknąć odwrotnych pików.
Kompatybilna z bateriami litowymi 4S, w tym litowo-polimerowymi oraz formatami 18650 i 26650.

Pytania i odpowiedzi klientów

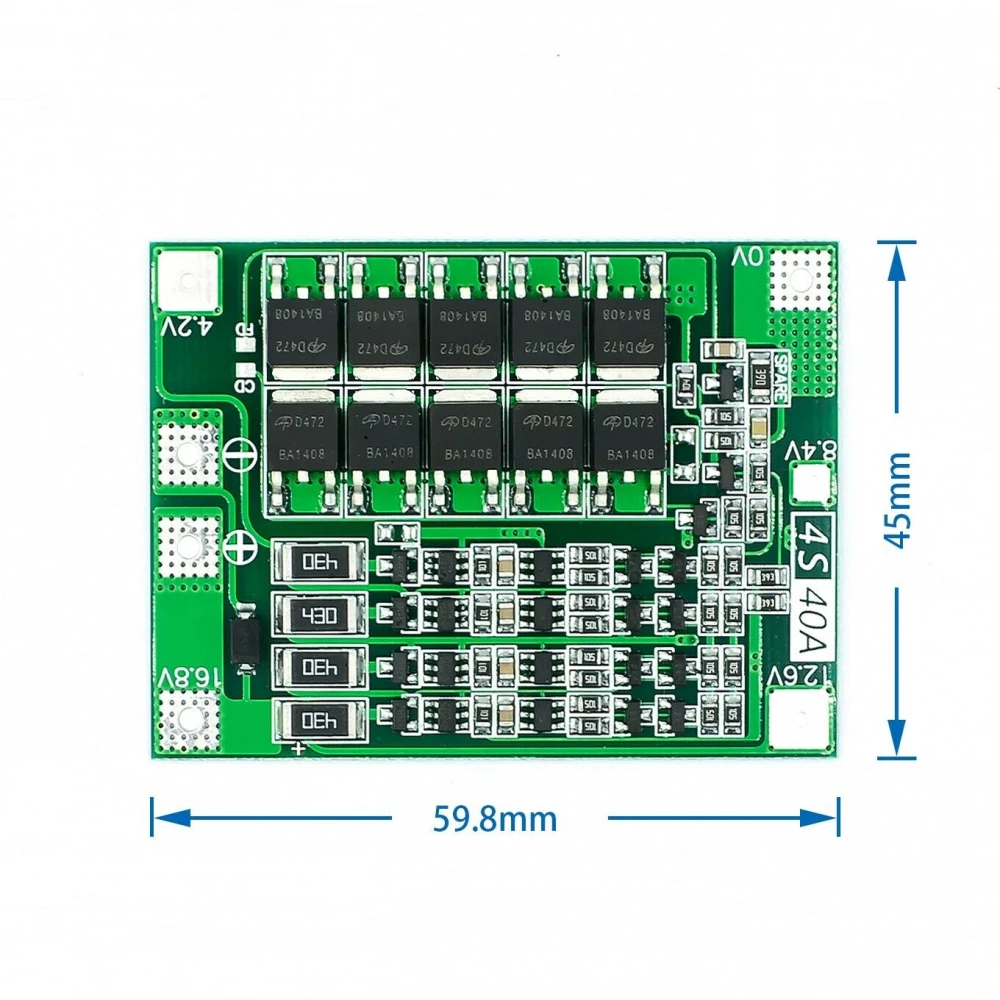

Jakie są wymiary fizyczne i przybliżona waga płytki?

Wymiary i waga płytki mogą się różnić w zależności od producenta, ale typowo zbalansowana PCB 4S 40A ma od 60 do 70 mm długości, 15-20 mm szerokości i 3-6 mm grubości, przy wadze około 10 do 15 gramów. Jeśli integracja mechaniczna jest krytyczna, zaleca się sprawdzenie danych konkretnej partii.

Czy podczas ciągłej pracy przy wysokich prądach wymagane są jakieś warunki wentylacji lub ograniczenia termiczne?

Tak, przy ciągłych prądach zbliżonych do 40 A zaleca się dobrą wentylację. Jeśli temperatura otoczenia przekracza 40°C lub przepływ powietrza jest niewielki, może być konieczne zmniejszenie ciągłego obciążenia/rozładowania, aby uniknąć przegrzania PCB. Zintegrowane zabezpieczenia nie zastępują odpowiedniego odprowadzania ciepła w wymagających zastosowaniach.

Do jakich typów baterii jest kompatybilna ta płytka zabezpieczająca?

Jest kompatybilna z bateriami litowymi 4S, w tym w formatach 18650, 26650 oraz z bateriami litowo-polimerowymi o napięciu nominalnym 3.6V do 3.7V na ogniwo.

Jaki maksymalny prąd rozładowania obsługuje ta płytka?

Obsługuje maksymalny ciągły prąd rozładowania 40A, idealny do zastosowań wymagających dużej mocy.

Jak należy podłączyć płytkę, aby uniknąć uszkodzeń?

Należy ściśle przestrzegać schematu okablowania z punktami napięcia 0V, 4.2V, 8.4V, 12.6V i 16.8V, unikając zwarcia i upewniając się, że każda grupa baterii ma takie samo napięcie.

Co zrobić, jeśli baterie nie mają tego samego napięcia?

Zaleca się naładowanie każdej baterii osobno przed połączeniem szeregowym, aby zapewnić zrównoważone napięcie i uniknąć uszkodzeń.

Czy do ochrony silnika podczas ładowania potrzebny jest dodatkowy element?

Tak, zaleca się podłączenie niepolaryzowanego kondensatora o napięciu powyżej 25V i pojemności od 10uF do 100uF między dodatnim i ujemnym zaciskiem silnika, aby uniknąć odwrotnych pików.
