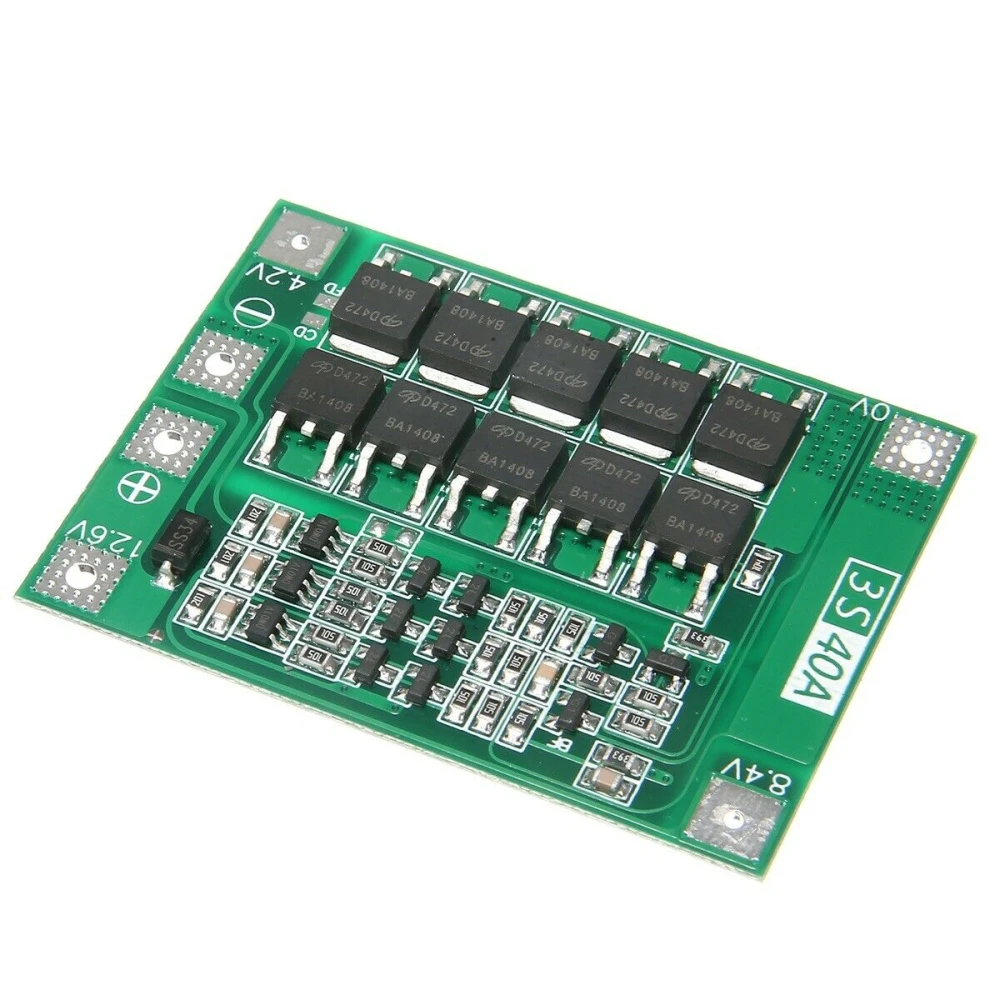

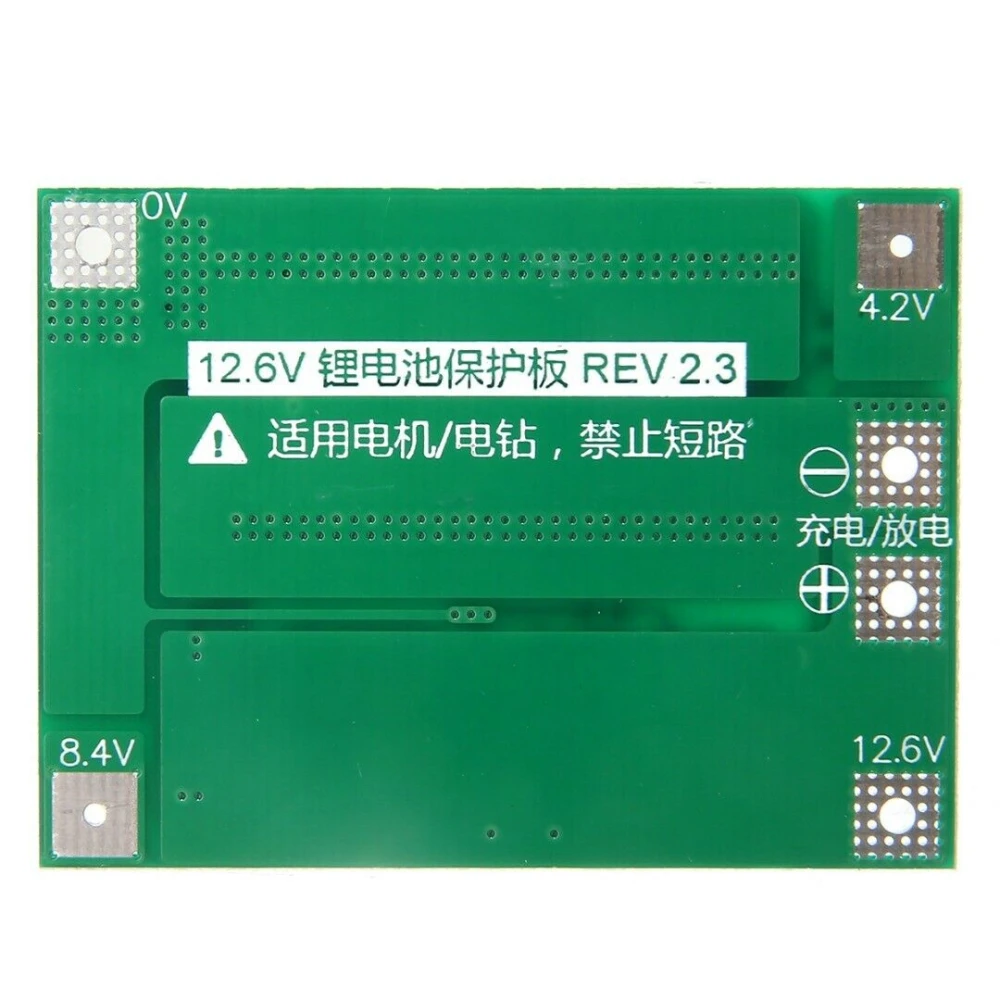

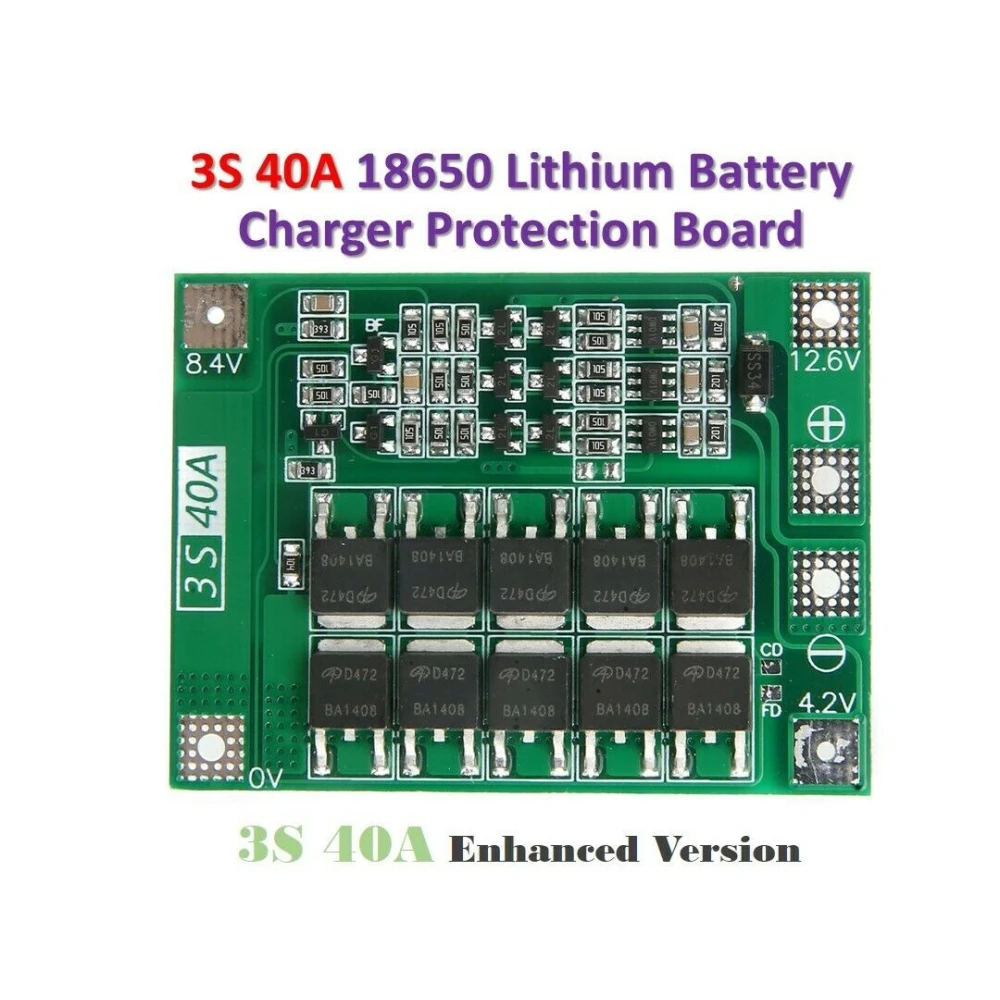

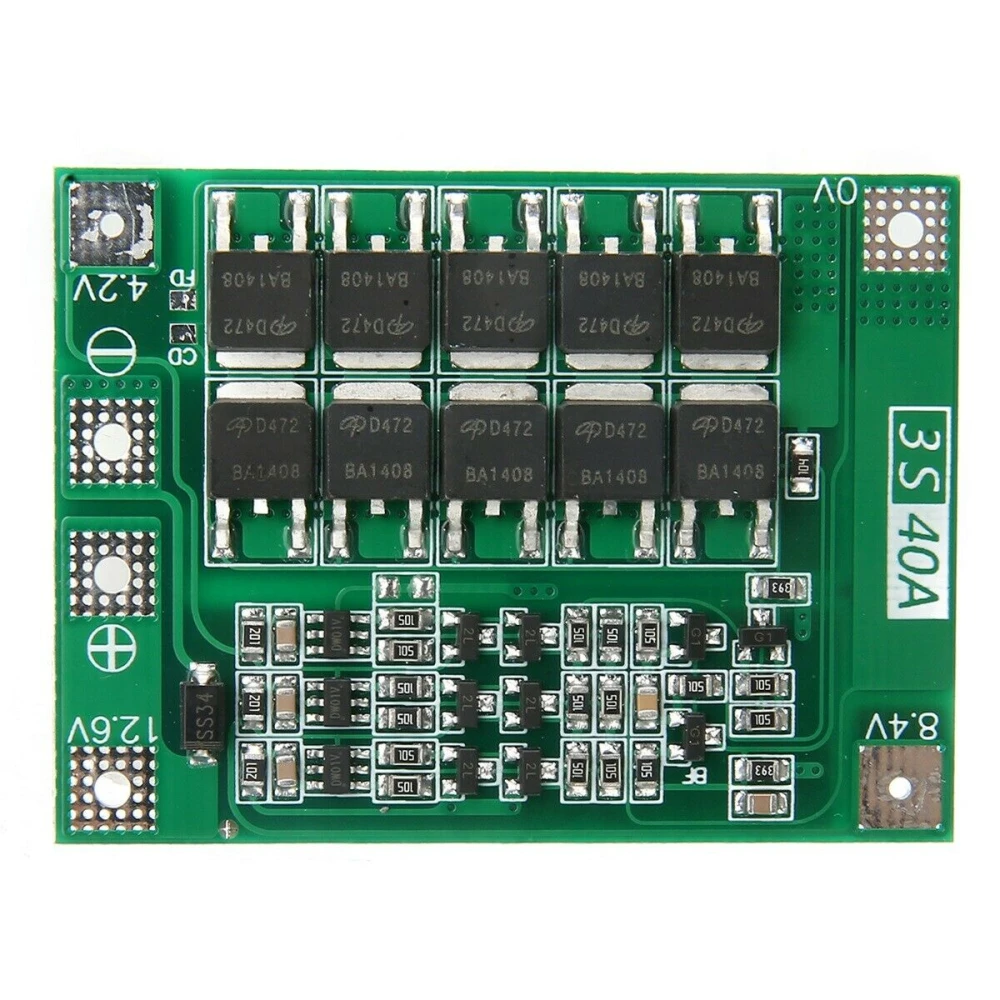

Płytka zabezpieczająca PCB 3S 40A do baterii litowej

Płytka zabezpieczająca PCB 3S 40A do baterii litowej - Ulepszona wersja

Ta płytka zabezpieczająca PCB to zaawansowane rozwiązanie zaprojektowane do ochrony akumulatorów litowych w konfiguracji 3S (trzy ogniwa połączone szeregowo). Jest idealna do akumulatorów o napięciu nominalnym 3,6V i 3,7V, w tym popularnych modeli 18650, 26650 oraz akumulatorów litowo-polimerowych. Ulepszona konstrukcja zapewnia niezawodną ochronę przed uszkodzeniami spowodowanymi przeładowaniem, nadmiernym rozładowaniem i zwarciem.

Główne cechy

• Napięcie nominalne: Kompatybilna z akumulatorami litowymi 3,6V i 3,7V.
• Napięcie ładowania: Od 12,6V do 13,6V.

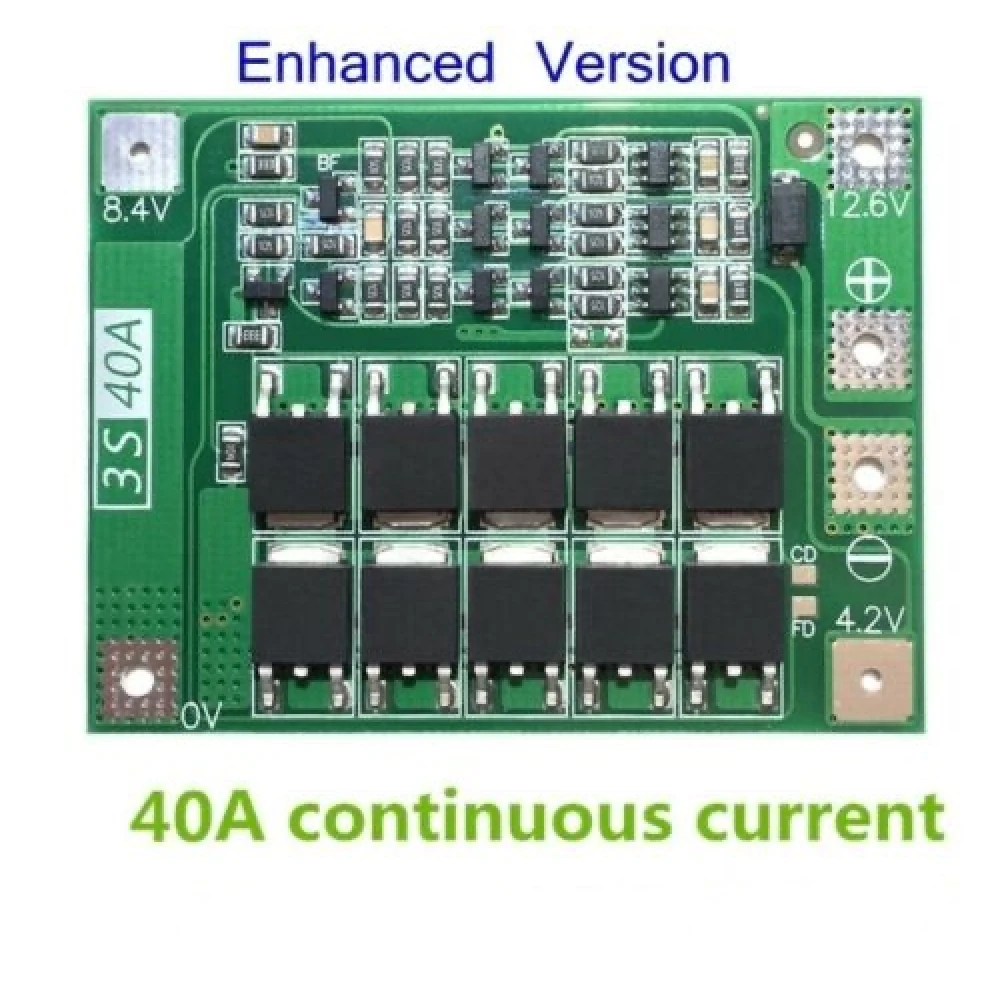

• Ciagły prąd rozładowania: Do 40A (zaleca się zmniejszenie prądu, jeśli warunki chłodzenia są niewystarczające).
• Ciagły prąd ładowania: Do 20A.
• Materiał: Wysokiej jakości PCB.
• Kolor: Zielony.

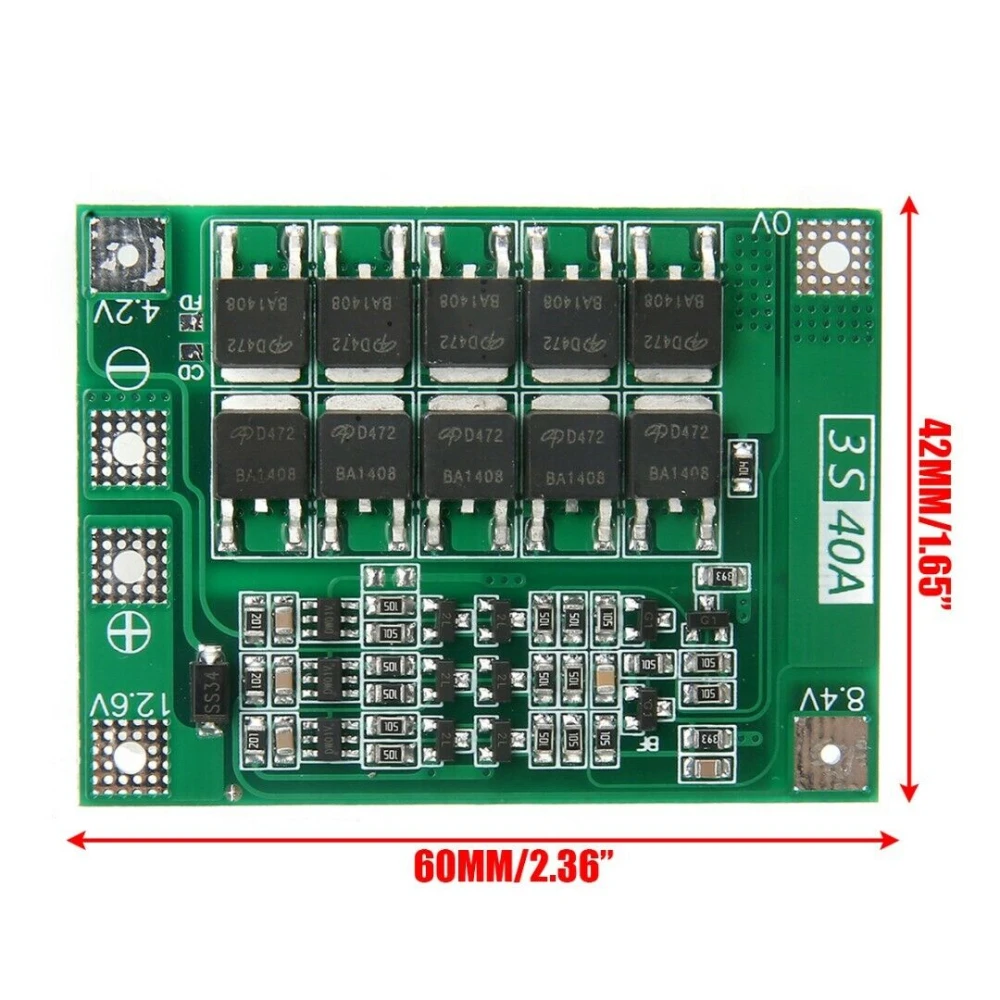

• Rozmiar: 41 x 55 x 3.4 mm.

Specyfikacja i zastosowanie

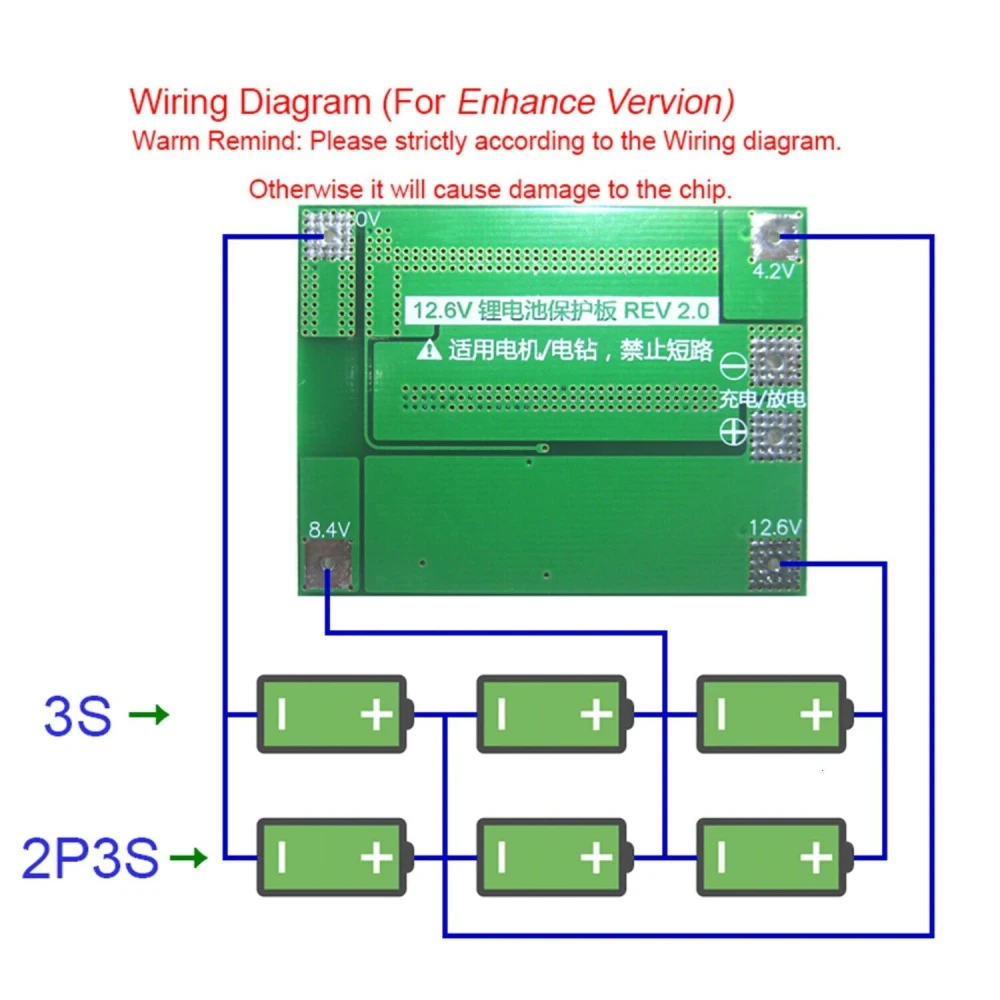

Aby uruchomienie przebiegło prawidłowo, zaleca się użycie trzech baterii o wydajności 15C-20C lub sześciu baterii o wydajności 10C-15C. Instalacja powinna być wykonana ściśle według schematu okablowania z napięciami 0V, 4,2V, 8,4V, 12,6V i 16,8V, z unikaniem celowych zwarć.

Podczas używania płytki z obciążeniem zaleca się podłączenie niepolaryzowanego kondensatora o pojemności od 10uF do 100uF i napięciu powyżej 25V między zaciskami dodatnim i ujemnym, aby zapobiec odwrotnym skokom napięcia, które mogą uszkodzić system.

Jeśli używane są cztery grupy baterii połączone szeregowo, należy upewnić się, że napięcie każdej grupy jest takie samo. W przeciwnym razie każdą baterię należy naładować osobno przed połączeniem szeregowym.

W zestawie

• 1 x Płytka zabezpieczająca PCB 3S 40A w ulepszonej wersji do baterii litowej.

Kompatybilność

Kompatybilna z akumulatorami litowymi 3S, w tym modelami 18650, 26650 oraz akumulatorami litowo-polimerowymi o napięciu nominalnym 3,6V i 3,7V.

Korzyści

• Skuteczna ochrona przed przeładowaniem i nadmiernym rozładowaniem.
• Wysoka wydajność prądowa do wymagających zastosowań.
• Kompaktowa i trwała konstrukcja.
• Łatwa instalacja zgodnie z zalecanym schematem okablowania.

• Kompatybilna z akumulatorami litowymi 3S (3,6V i 3,7V), w tym 18650 i 26650
• Ciagły prąd rozładowania do 40A dla wysokiej wydajności
• Ciagły prąd ładowania do 20A dla bezpiecznego ładowania
• Kompaktowe wymiary: 41x55x3.4mm, kolor zielony
• Zalecany kondensator do ochrony przed skokami odwrotnymi
• Do optymalnego uruchomienia wymagane baterie o wydajności 15C-20C
• Instalacja zgodnie ze schematem okablowania od 0V do 16,8V
• Wysokiej jakości materiał PCB dla trwałości i ochrony
