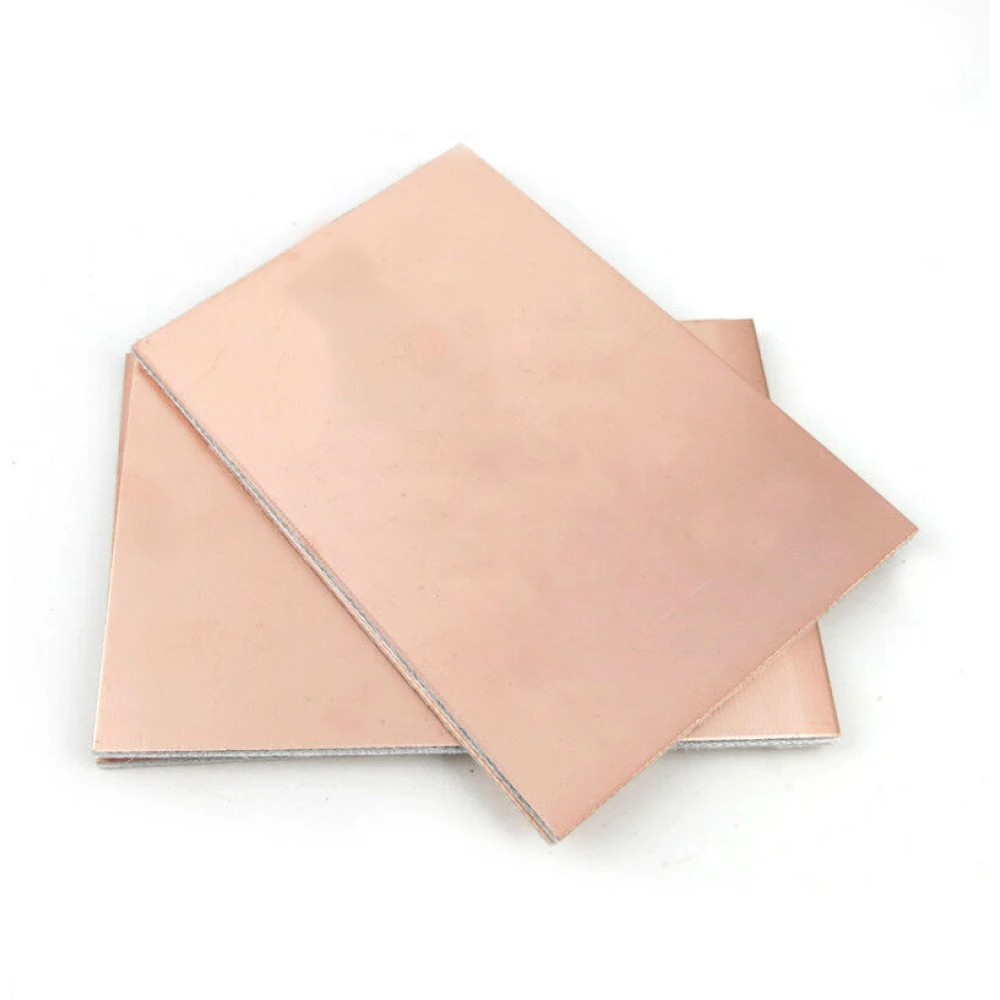

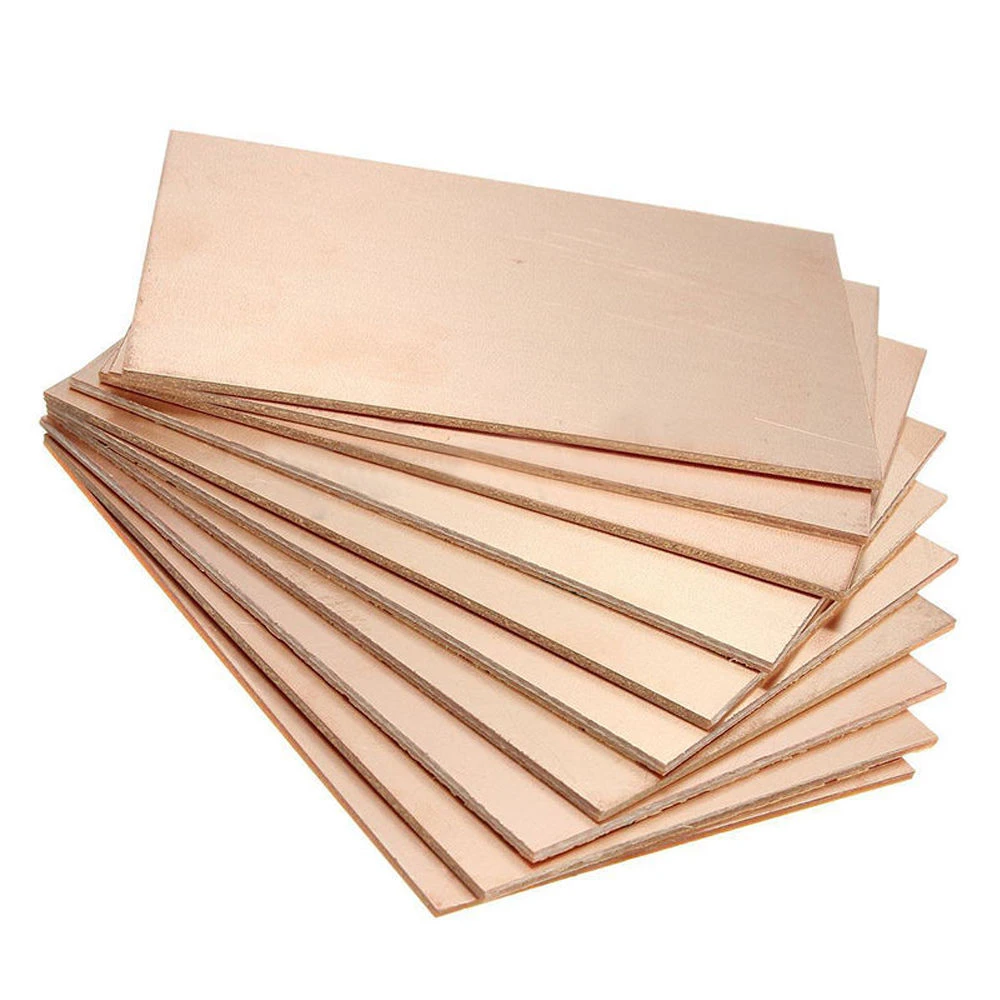

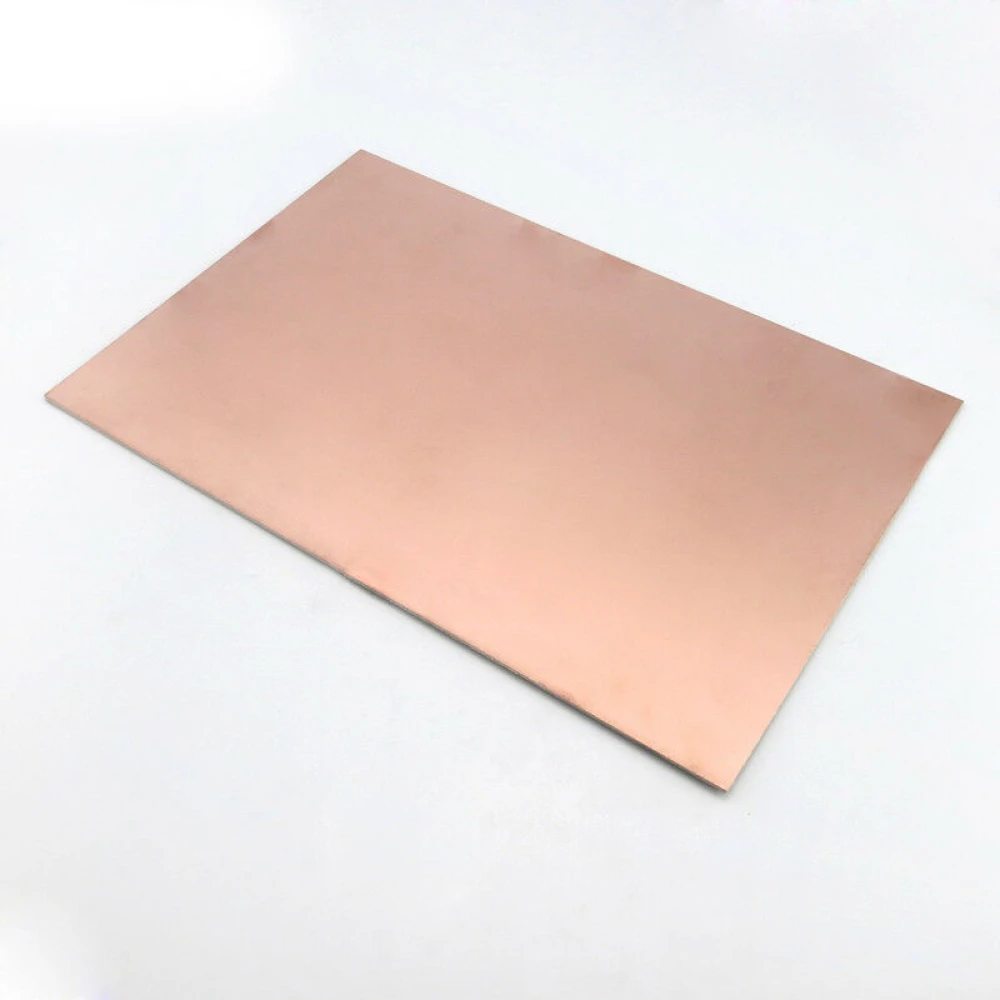

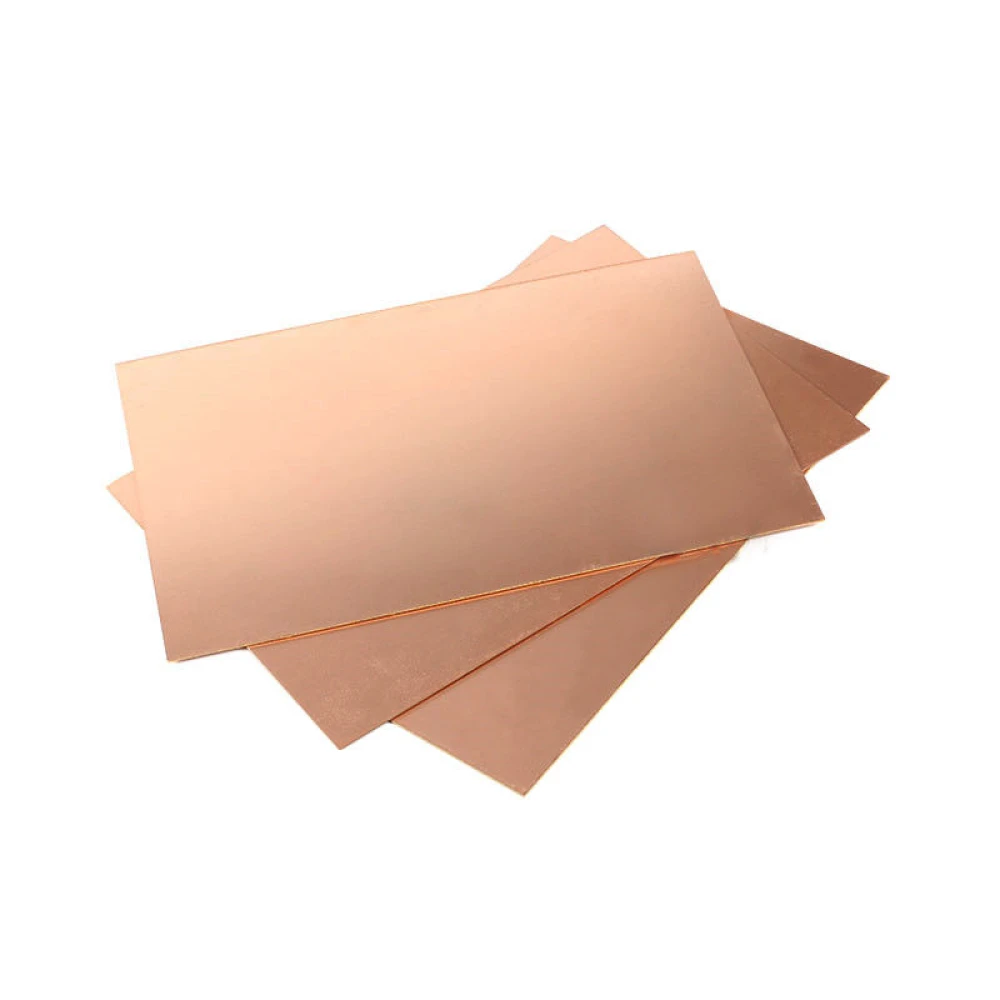

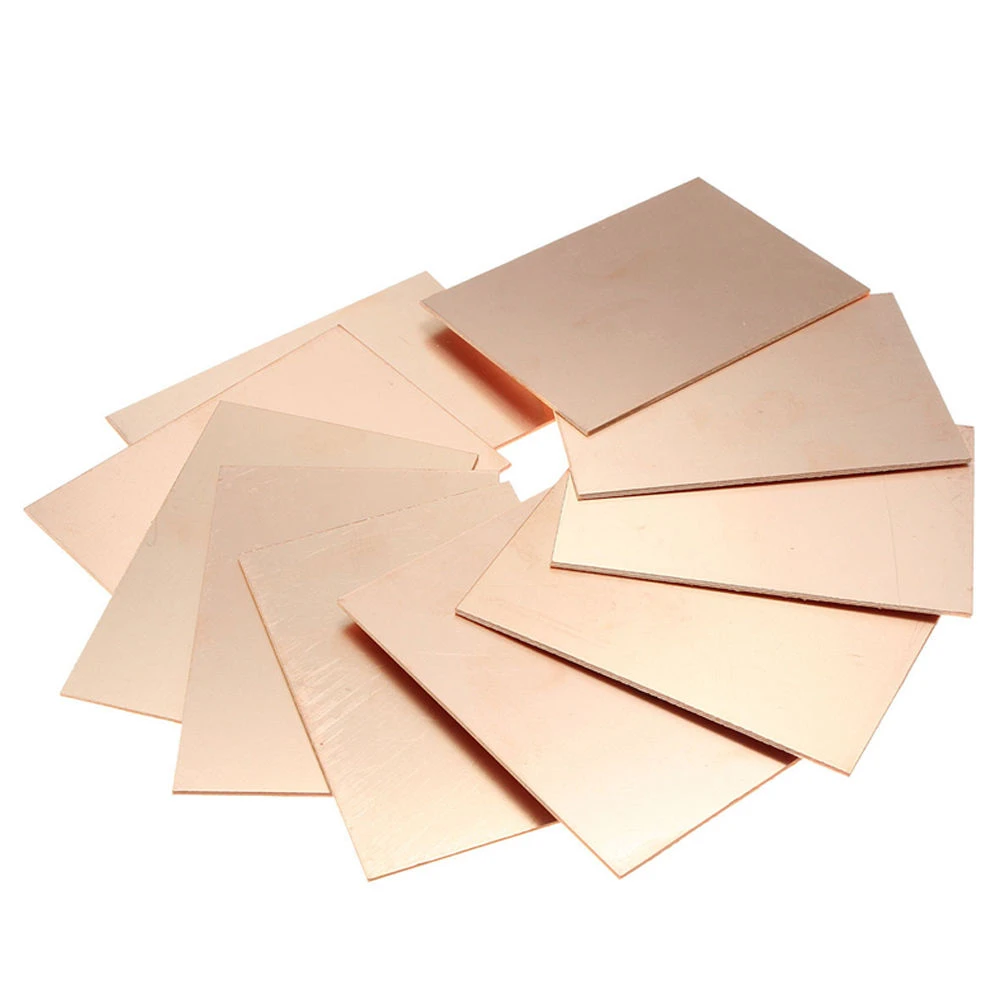

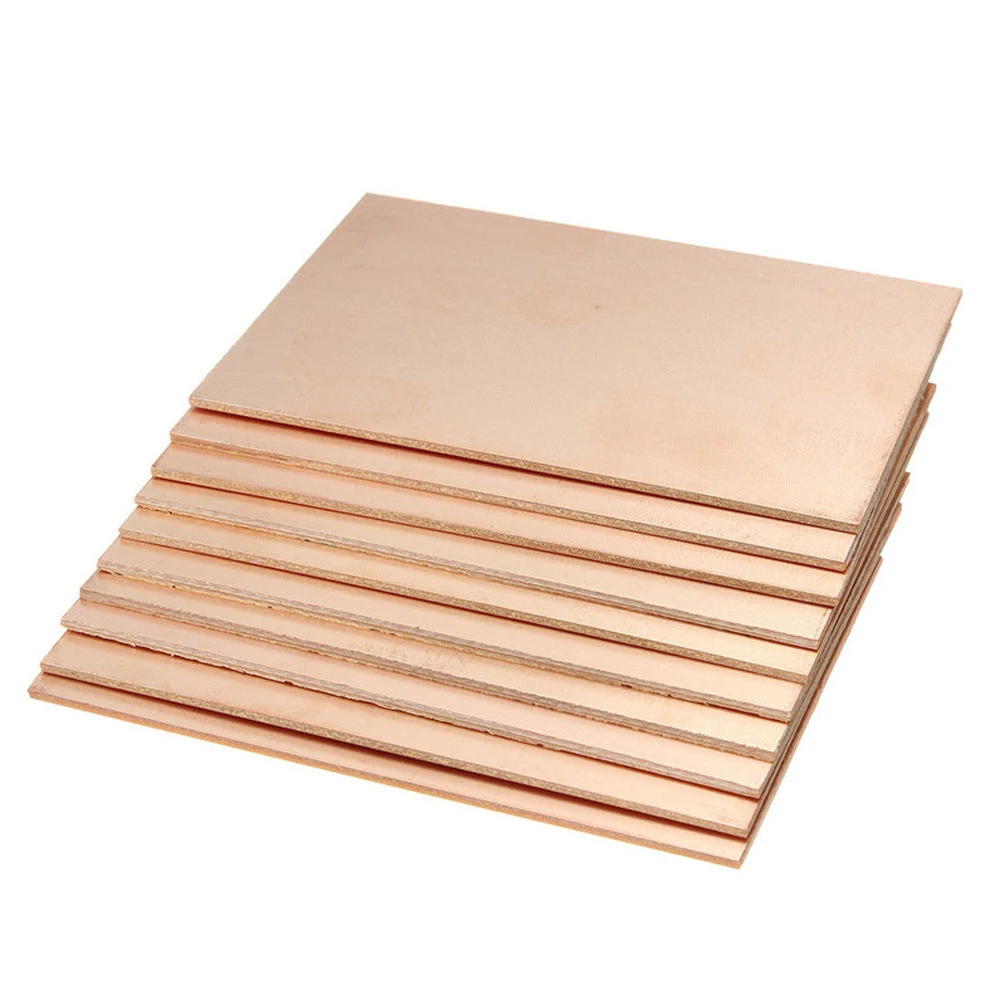

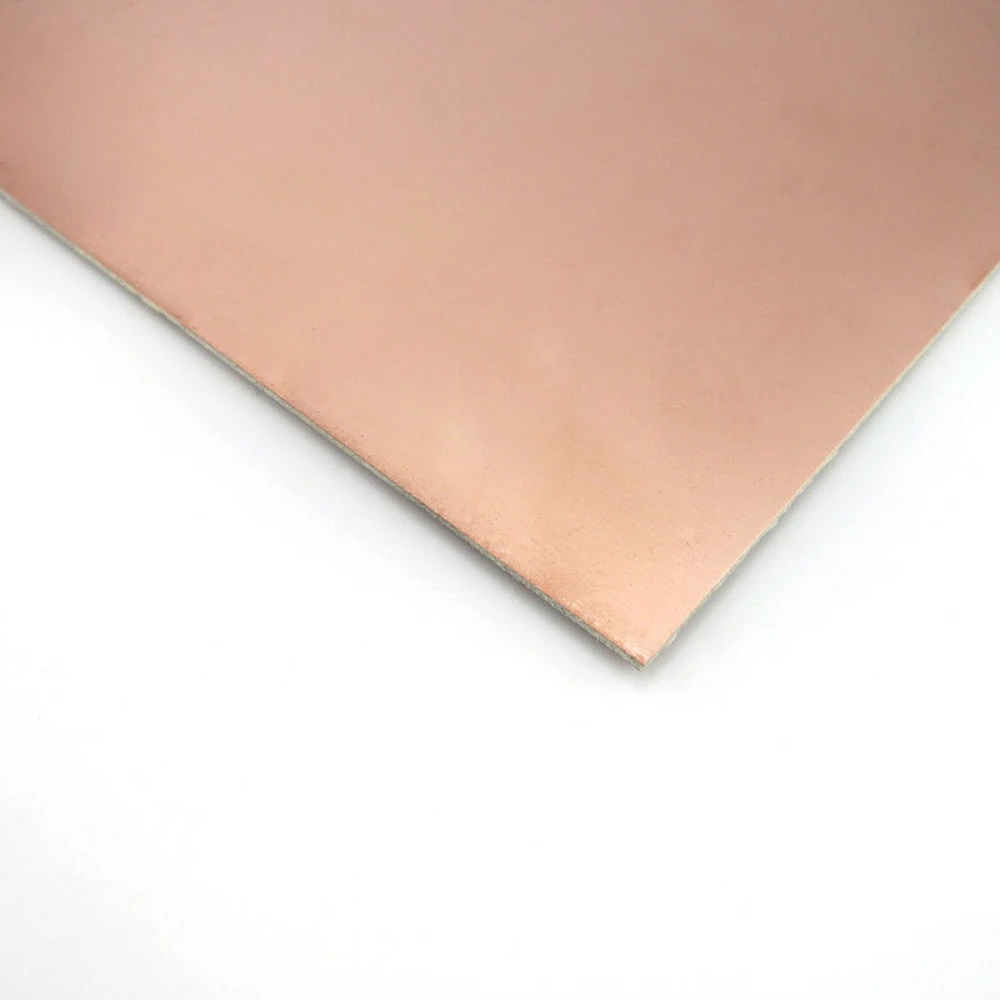

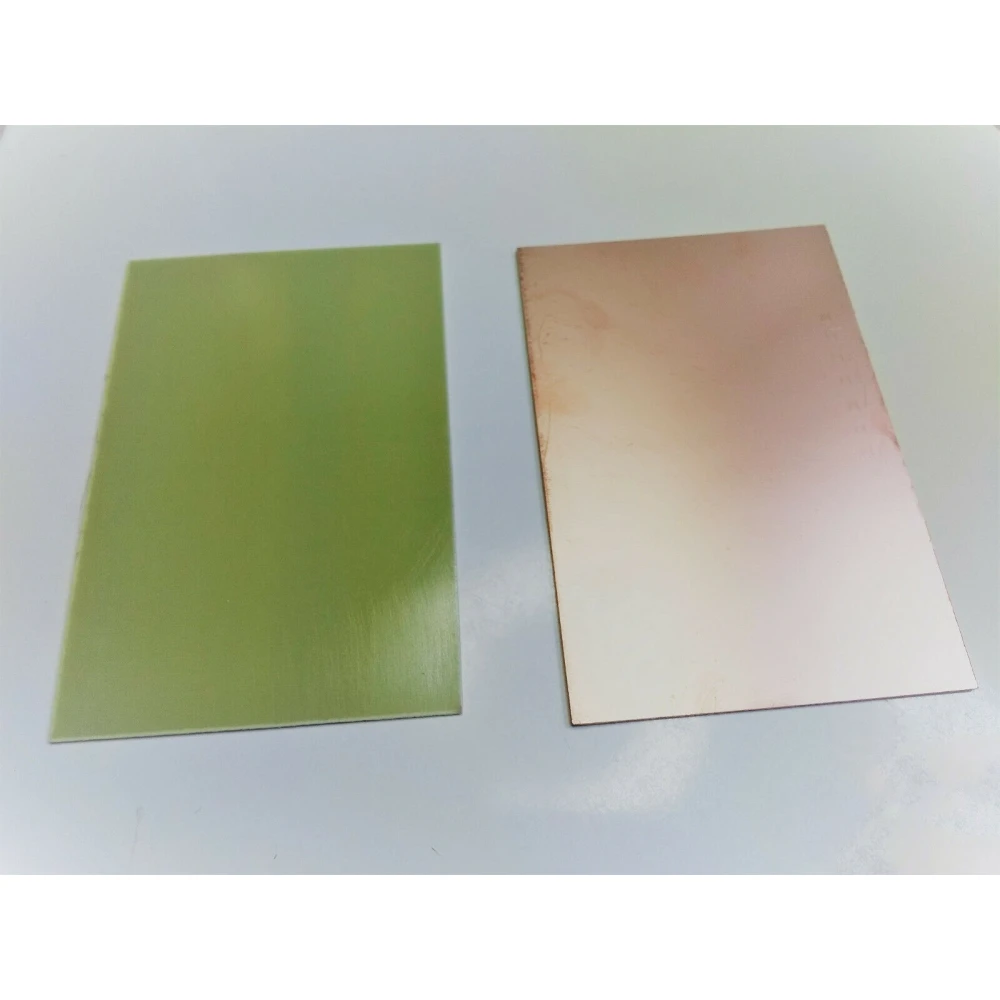

Płytka PCB miedziana 15x20cm jednostronna z włókna szklanego FR4 do projektów DIY
Marka: satkit
11,64zł
VAT w cenie (Bez podatku: 9,46 zł)
Ograniczona dostępność
Dostawa standardowa
Pt, Maj 8 - Wt, Maj 12
Dostawa ekspresowa
Śr, Maj 6 - Czw, Maj 7
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
Płytka PCB miedziana 15x20cm jednostronna marki satkit to laminowana płytka wykonana z włókna szklanego FR4, specjalnie zaprojektowana do tworzenia obwodów drukowanych w elektronicznych projektach DIY. Ta jednostronna płytka drukowana posiada warstwę miedzi, która ułatwia wykonywanie bezpiecznych i trwałych połączeń elektrycznych.
Główne cechy:
- Materiał: Włókno szklane FR4, znane z wysokiej wytrzymałości mechanicznej i termicznej.
- Rozmiar: 15 x 20 cm, idealny do projektów średniej wielkości.

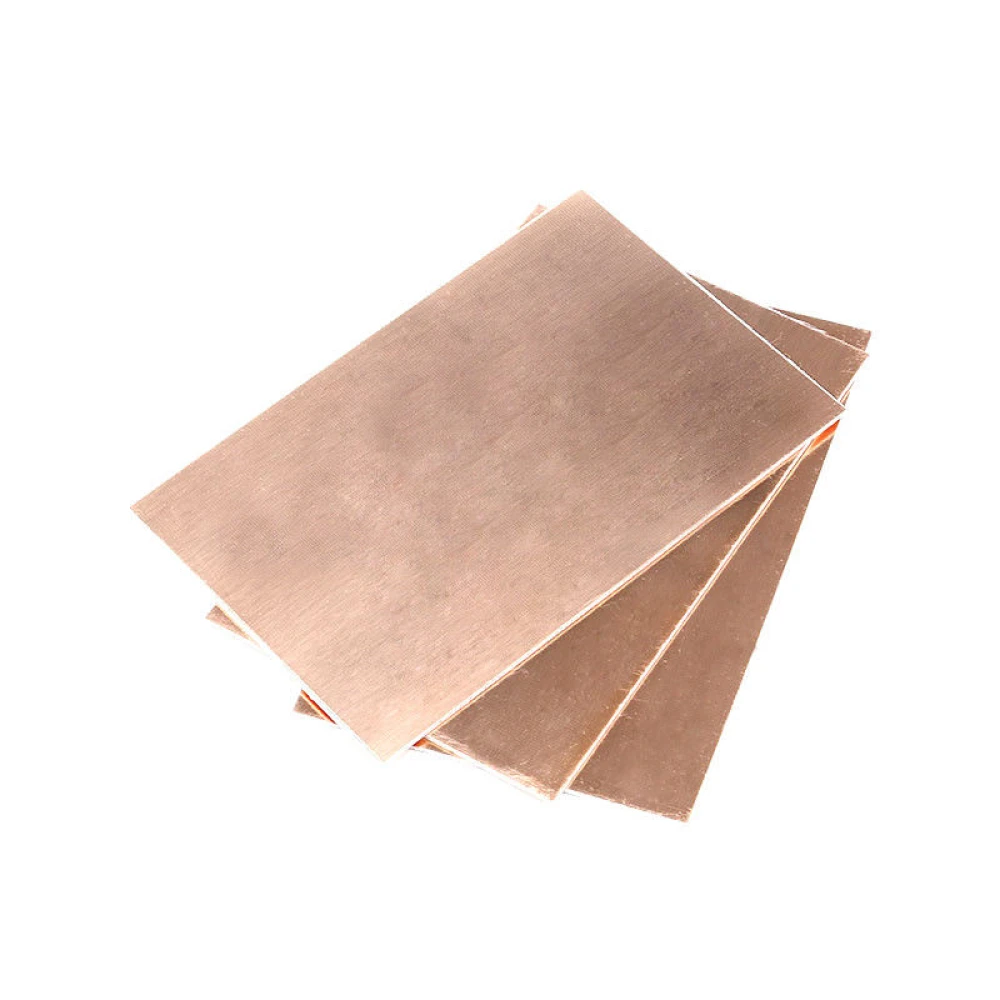

- Grubość: 1.5 mm, zapewniająca sztywność i stabilność płytki.
- Warstwy: Jedna warstwa miedzi, idealna do prostych i niskokosztowych obwodów.
- Wykończenie: Powłoka miedziana zapewniająca doskonałą przewodność elektryczną.
Zastosowanie:
Ta płytka PCB jest idealna dla hobbystów i profesjonalistów, którzy chcą wykonywać własne obwody drukowane do projektów elektronicznych, prototypów lub napraw. Jej rozmiar i parametry sprawiają, że nadaje się do urządzeń elektronicznych, eksperymentów edukacyjnych oraz projektów DIY.
Kompatybilność:
Kompatybilna z popularnymi technikami trawienia i lutowania płytek PCB. Może być używana ze standardowymi komponentami elektronicznymi do montażu powierzchniowego lub przewlekanego, pod warunkiem że projekt jest przeznaczony dla jednej strony.
Wybierając satkit, otrzymujesz niezawodny produkt spełniający standardy jakości dla elektroniki DIY. Wykorzystaj tę płytkę PCB miedzianą 15x20cm jednostronną, aby z łatwością i precyzją tworzyć własne obwody.
- Wytrzymały i trwały materiał FR4 z włókna szklanego
- Wymiary 15 x 20 cm do projektów średniej wielkości
- Grubość 1.5 mm zapewniająca sztywność płytki
- Jedna warstwa z powłoką miedzianą dla dobrej przewodności
- Idealna do projektów DIY i prototypów elektronicznych
Pytania i odpowiedzi klientów
Jakie zalety ma wybór płytki PCB z FR4 z włókna szklanego i jedną warstwą miedzi w porównaniu z alternatywami takimi jak bakelit?
Płytka z FR4 z włókna szklanego oferuje lepszą wytrzymałość mechaniczną, większą odporność termiczną i mniejszą absorpcję wilgoci niż bakelit. Przekłada się to na większą niezawodność w prototypach i układach narażonych na umiarkowanie trudne warunki. Bakelit może jednak wystarczyć w tanich montażach i przy mniej wymagających parametrach elektrycznych.
Jaka jest dokładna grubość miedzi i FR4 na tej płytce oraz jak wpływa to na zdolność przewodzenia prądu?
Standardowa grubość miedzi na takich płytkach wynosi zwykle 35 µm (1 oz/ft²), choć może się różnić w zależności od partii. FR4 ma 1,5 mm. Miedź 35 µm pozwala przewodzić prądy do 2–3 A szeroką ścieżką bez przegrzewania, o ile projekt ścieżki to umożliwia. Przy większych prądach lub odprowadzaniu ciepła potrzebna jest szczegółowa analiza.
Czy płytkę można łatwo ciąć i wiercić, aby dopasować ją do projektów o różnych rozmiarach i kształtach?
Tak, płytkę można ciąć piłką ręczną lub narzędziem obrotowym oraz wiercić wiertłami z węglika przeznaczonymi do FR4. Należy stosować ochronę dróg oddechowych, ponieważ pył z włókna szklanego jest drażniący. Wymiary 15 cm x 20 cm mają tolerancję około ±0,5 mm.
Czy obowiązują jakieś normy bezpieczeństwa lub klasyfikacje dla tego typu materiału PCB?
Materiał FR4 stosowany w PCB zwykle spełnia normy UL94-V0 dotyczące odporności na płomień, co oznacza, że samoczynnie gaśnie po odjęciu źródła ognia. Mimo to należy potwierdzić u producenta, czy ta konkretna płytka posiada certyfikację UL. Nie nadaje się do zastosowań wysokiego napięcia ani temperatur powyżej 130°C.
Jakie praktyki zaleca się, aby wydłużyć żywotność płytki i zapobiec utlenianiu odsłoniętej miedzi przed cynowaniem?
Zaleca się manipulowanie płytką w rękawiczkach, aby uniknąć odcisków palców, przechowywanie jej w suchym miejscu i z dala od czynników korozyjnych. Jeśli nie będzie używana od razu, nałożenie cienkiej warstwy fluxu lub lakieru ochronnego na miedź może ograniczyć utlenianie. Wykonanie cynowania lub lutowania krótko po trawieniu zapewnia lepszą przyczepność.
Z jakiego materiału wykonana jest ta płytka PCB?
Płytka jest wykonana z włókna szklanego FR4, znanego z wytrzymałości i trwałości.
Jaki jest rozmiar i grubość płytki?
Płytka ma wymiary 15 x 20 cm i grubość 1.5 mm.
Czy to płytka jednostronna czy dwustronna?
To jednostronna płytka drukowana z powłoką miedzianą.
Do jakiego rodzaju projektów nadaje się ta płytka?
Jest idealna do projektów DIY, prototypów i napraw elektronicznych wymagających jednostronnej płytki.
Czy jest kompatybilna z popularnymi technikami trawienia i lutowania?
Tak, jest kompatybilna ze standardowymi technikami trawienia i lutowania płytek PCB.
