Płytka ochronna PCB 3S 60A do baterii litowej – wersja ulepszona
Marka: satkit
15,87zł
VAT w cenie (Bez podatku: 12,90 zł)
W magazynie - Wysyłka natychmiastowa
Dostawa standardowa
Pt, Maj 8 - Wt, Maj 12
Dostawa ekspresowa
Śr, Maj 6 - Czw, Maj 7
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty

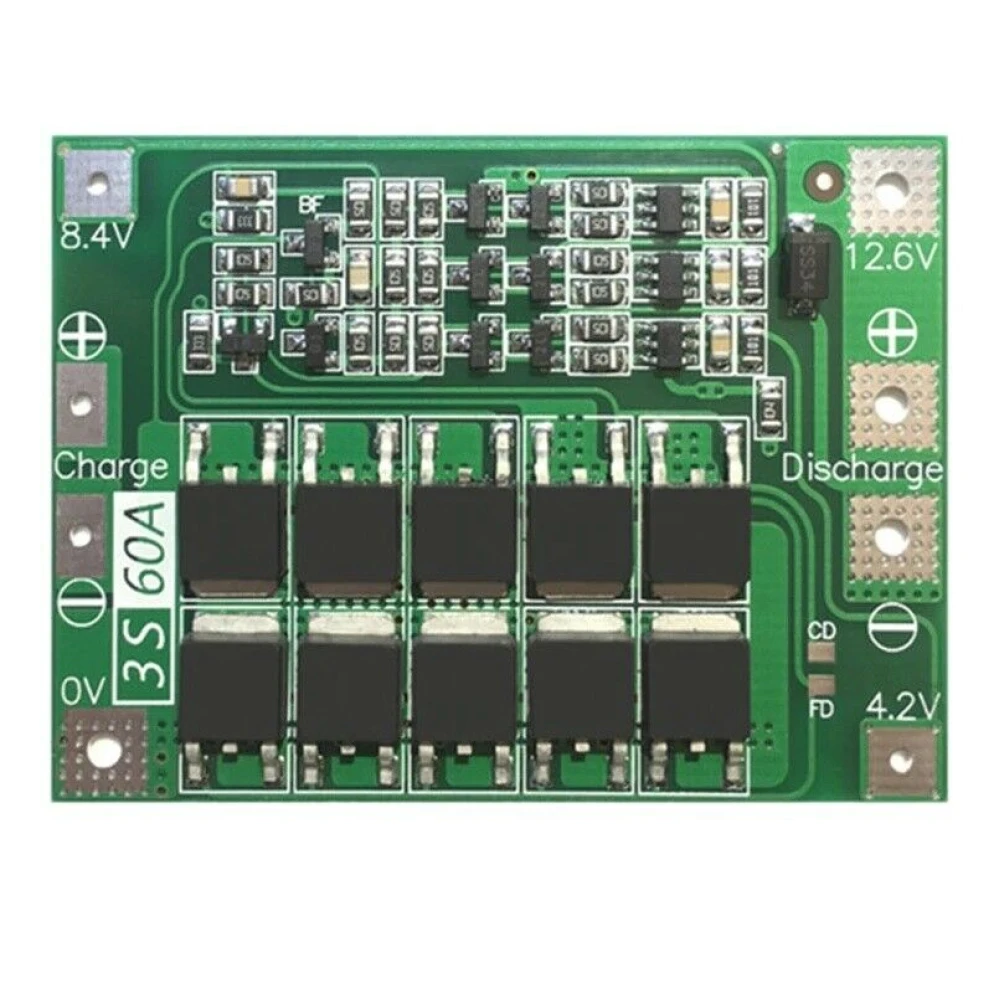

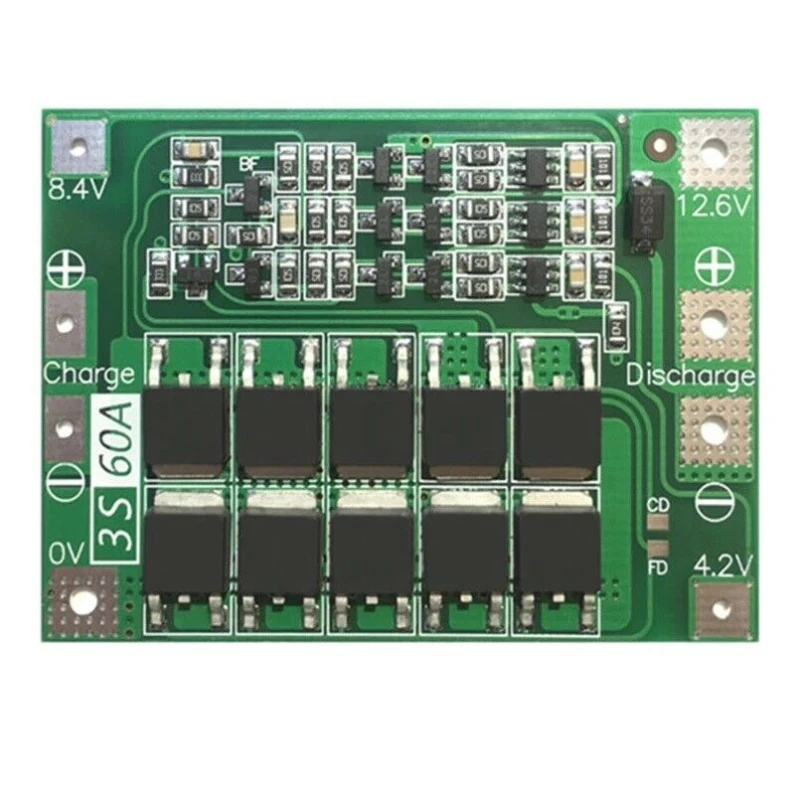

Płytka ochronna PCB 3S 60A do baterii litowej - Wersja ulepszona
Ta płytka ochronna PCB została zaprojektowana specjalnie do akumulatorów litowych skonfigurowanych w układzie 3S, oferując maksymalny ciągły prąd rozładowania 60A. Jest idealna do ochrony akumulatorów litowych typu 18650, 26650 oraz akumulatorów litowo-polimerowych, zapewniając bezpieczną i wydajną pracę.
Główne cechy
- Napięcie nominalne: 3,7V na ogniwo przy maksymalnym napięciu ładowania 4,2V.
- Całkowite napięcie ładowania: Od 12,6V do 13,6V dla 3 ogniw połączonych szeregowo.
- Ciągły prąd rozładowania: Do 60A, z zaleceniem zmniejszenia prądu, jeśli warunki chłodzenia są niewystarczające.
- Materiał: Wysokiej jakości PCB, kolor zielony.
- Wymiary: 41 x 55 x 3.4 mm, kompaktowe dla łatwej integracji.
Specyfikacja techniczna
- Kompatybilna z akumulatorami o wydajności 15C-20C (minimum trzy akumulatory) lub 10C-15C (minimum sześć akumulatorów) dla udanego uruchomienia.

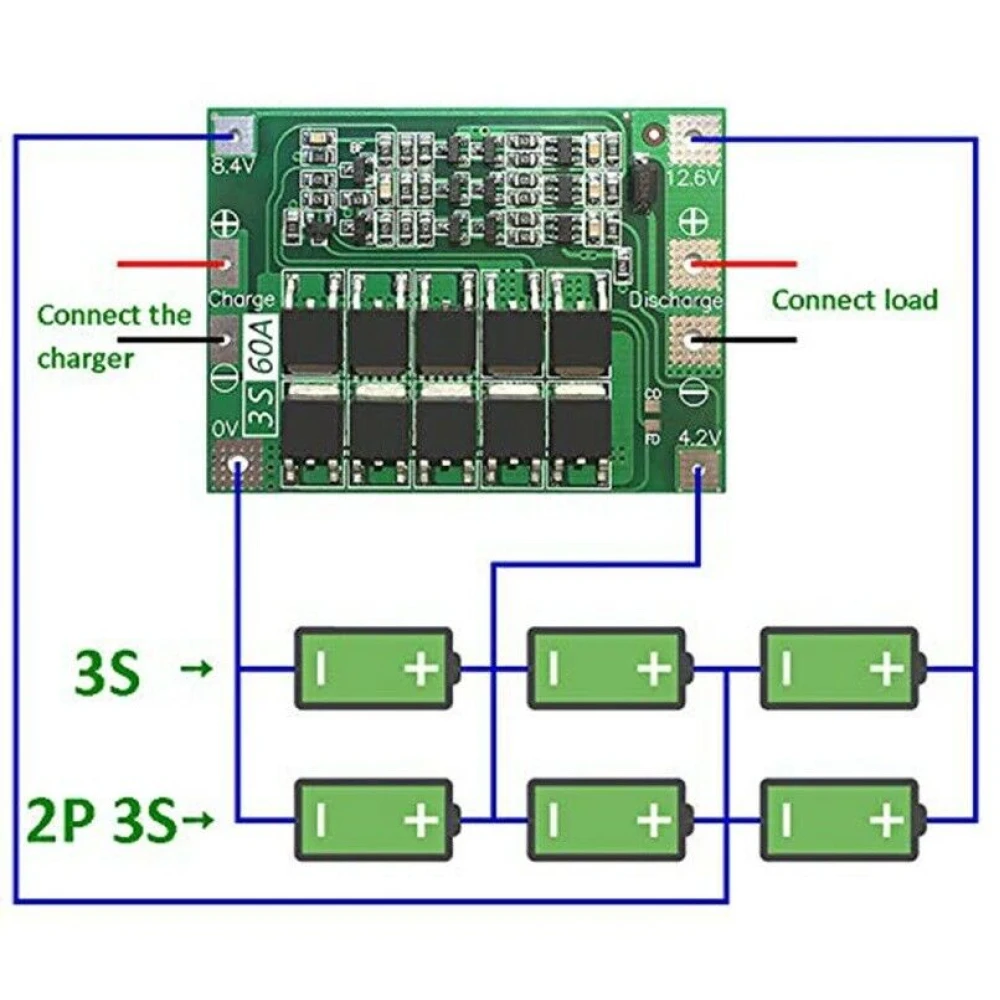

- Należy ściśle przestrzegać schematu okablowania: 0V, 4,2V, 8,4V, 12,6V, 16,8V, aby uniknąć zwarć.
- Zaleca się podłączenie kondensatora niepolaryzowanego (10uF-100uF, napięcie wyższe niż 25V) między dodatnim i ujemnym zaciskiem silnika, aby zapobiec odwrotnym skokom podczas ładowania.
- W przypadku konfiguracji czterech grup akumulatorów połączonych szeregowo należy upewnić się, że napięcie każdej grupy jest takie samo; w przeciwnym razie należy naładować każdy akumulator osobno przed użyciem ich w szeregu.
Typowe zastosowania
Ta płytka jest idealna do ochrony akumulatorów litowych w zastosowaniach o dużym poborze prądu, takich jak pojazdy elektryczne, elektronarzędzia, systemy magazynowania energii i inne urządzenia wymagające niezawodnej ochrony akumulatorów 3S.
Kompatybilność
Kompatybilna z akumulatorami litowymi typu 18650, 26650 oraz akumulatorami litowo-polimerowymi skonfigurowanymi w 3S (trzy ogniwa połączone szeregowo). Nie jest kompatybilna z konfiguracjami innymi niż 3S.
Zawartość opakowania
- 1 x Płytka ochronna PCB 3S 60A wersja ulepszona do baterii litowej.

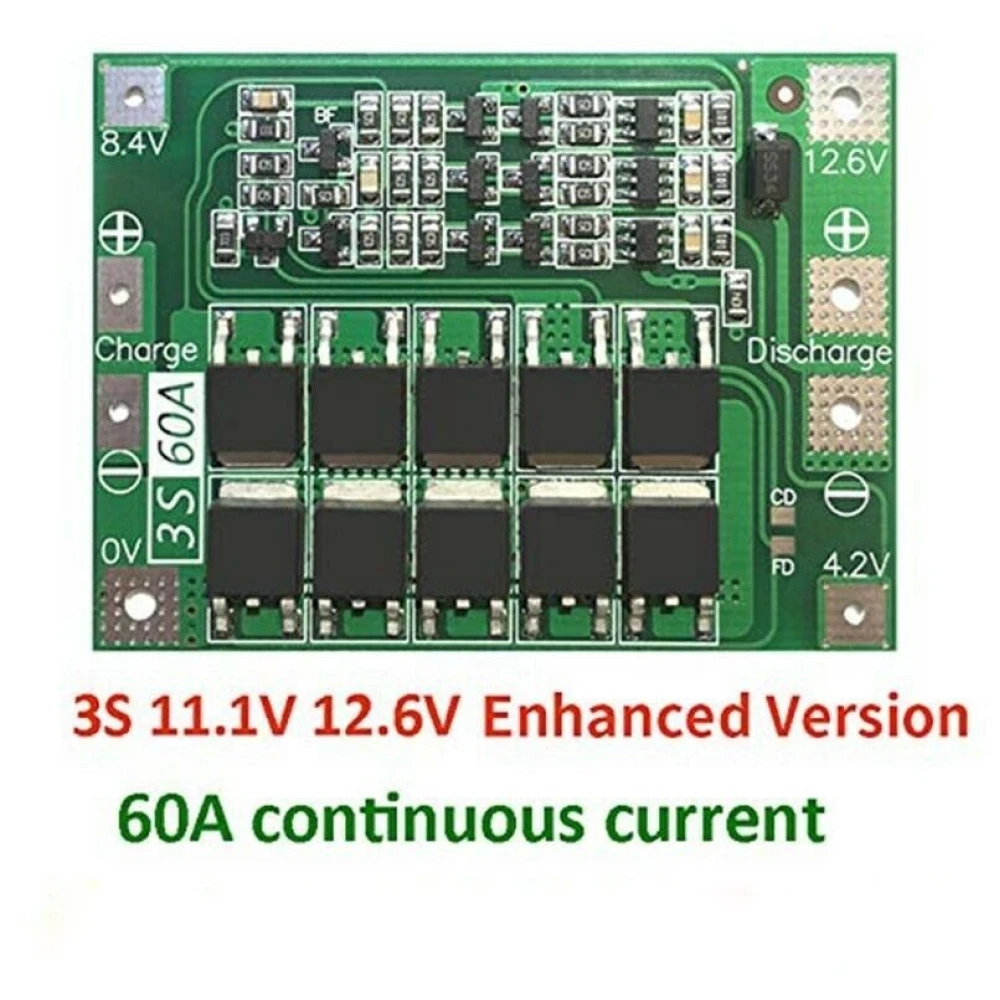

- Wersja ulepszona do ochrony akumulatorów litowych 3S
- Maksymalny ciągły prąd rozładowania 60A
- Kompatybilna z akumulatorami 18650, 26650 i litowo-polimerowymi
- Napięcie nominalne 3,7V na ogniwo, całkowite ładowanie 12,6V - 13,6V
- Kompaktowe wymiary 41x55x3.4mm dla łatwej integracji
Pytania i odpowiedzi klientów
Jakie są wymiary i waga płytki oraz co dokładnie zawiera opakowanie?
Płytka ma wymiary 41 mm x 55 mm x 3.4 mm. Typowa waga wynosi od 8 do 12 g, w zależności od producenta. W pudełku znajduje się jedna sztuka płytki PCB 3S 60A w wersji ulepszonej, bez przewodów i dodatkowych akcesoriów.
Czy do instalacji lub lutowania płytki do pakietu baterii 3S wymagane są jakieś specjalne warunki?
Tak, należy przylutować zaciski zgodnie ze schematem połączeń: 0V, 4.2V, 8.4V i 12.6V oraz unikać przypadkowych zwarć. Dla optymalnego startu zaleca się baterie o minimalnej wydajności 15C–20C (trzy sztuki) albo 10C–15C (sześć sztuk równolegle). Kondensator niepolarny 25 V/10–100 μF na wyjściu może być zalecany do tłumienia przepięć zwrotnych.
Jaki maksymalny prąd rozładowania i ładowania obsługuje płytka oraz jakie są jej limity termiczne i bezpieczeństwa?
Płytka obsługuje maksymalny ciągły prąd rozładowania 60 A dla systemów z odpowiednim chłodzeniem. Przy niewystarczającej wentylacji może się nadmiernie nagrzewać, dlatego zaleca się nie przekraczać 40–45 A w sposób ciągły w zamkniętych przestrzeniach. Bezpieczny zakres pracy to 0 do 60°C. Przekroczenie tych limitów może uruchomić zabezpieczenie termiczne lub skrócić żywotność.
Z jakimi typami akumulatorów jest kompatybilna ta płytka ochronna?
Jest kompatybilna z akumulatorami litowymi 3S, w tym modelami 18650, 26650 oraz akumulatorami litowo-polimerowymi.
Jaki jest maksymalny prąd obsługiwany przez tę płytkę?
Płytka obsługuje maksymalny ciągły prąd rozładowania 60A, choć zaleca się jego zmniejszenie, jeśli chłodzenie jest niewystarczające.
Czy mogę używać tej płytki do akumulatorów z więcej niż 3 ogniwami połączonymi szeregowo?
Nie, ta płytka została zaprojektowana specjalnie do konfiguracji 3 ogniw połączonych szeregowo (3S). Do większej liczby ogniw potrzebny jest inny typ płytki.
Jakie środki ostrożności należy podjąć podczas instalacji tej płytki?
Należy przestrzegać prawidłowego schematu okablowania i unikać zwarć. Dodatkowo zaleca się podłączenie kondensatora niepolaryzowanego, aby zapobiec odwrotnym skokom podczas ładowania.
Czy płytka zawiera jakieś dodatkowe akcesoria?
W opakowaniu znajduje się wyłącznie płytka ochronna PCB 3S 60A w wersji ulepszonej do baterii litowej.
